在精密自动化装配、电子元器件检测、小型工位分度等对执行端摆幅控制精度要求较高的场景中,常规曲柄摇杆机构往往存在回程间隙大、高速运行下冲击明显、小角度摆动时传动效率不足的问题,这类共轭凸轮驱动的轻微摆动装置,正是针对这类小摆角高频往复的工况需求设计的专用执行构件。从实际使用场景来看,这类机构常被集成在半导体编带设备的料带抬升工位、小型五金件的姿态调整工位、印刷设备的墨辊微量摆动单元中,相比传统的连杆式摆动结构,共轭凸轮的轮廓线经过专门拟合,能够在整个摆动行程内实现刚性传动,不存在连杆铰接处的累计间隙,在每分钟上百次的往复摆动频次下,依然能将摆角误差控制在极小范围内,避免执行端出现过冲或者定位不准的问题。

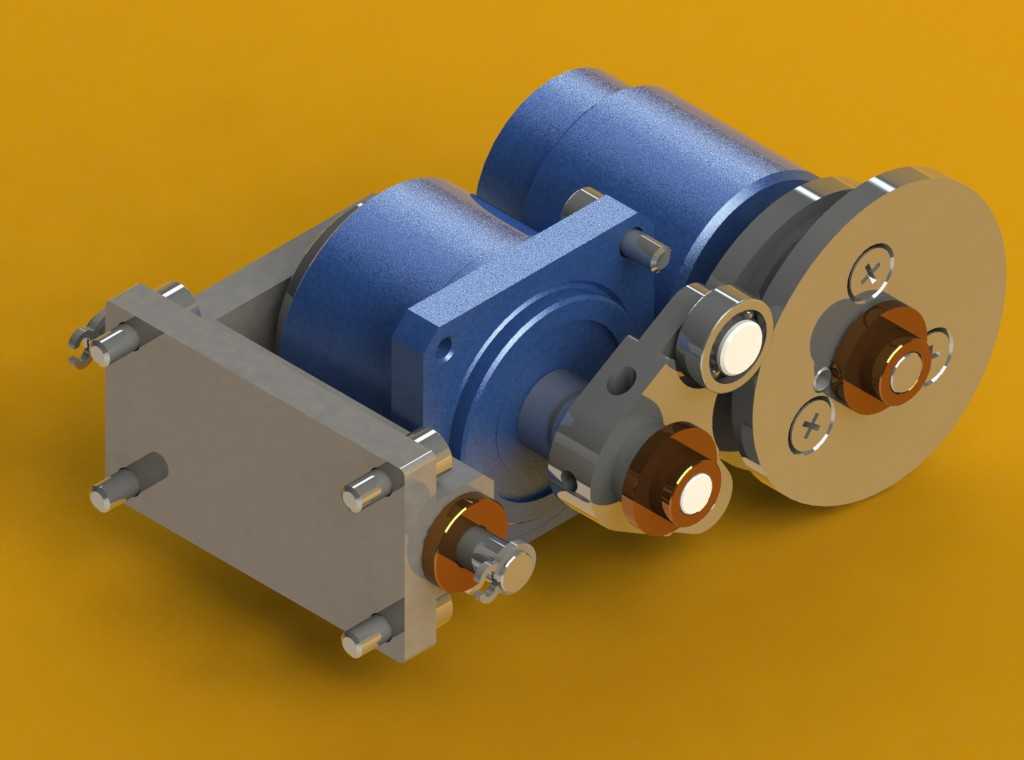

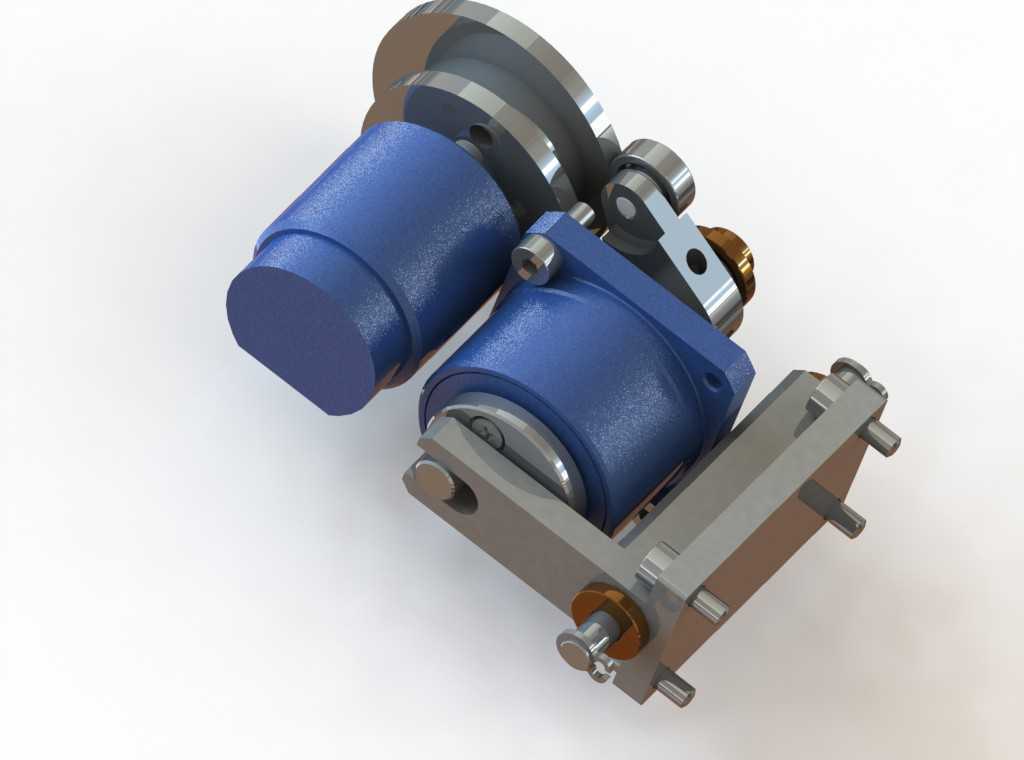

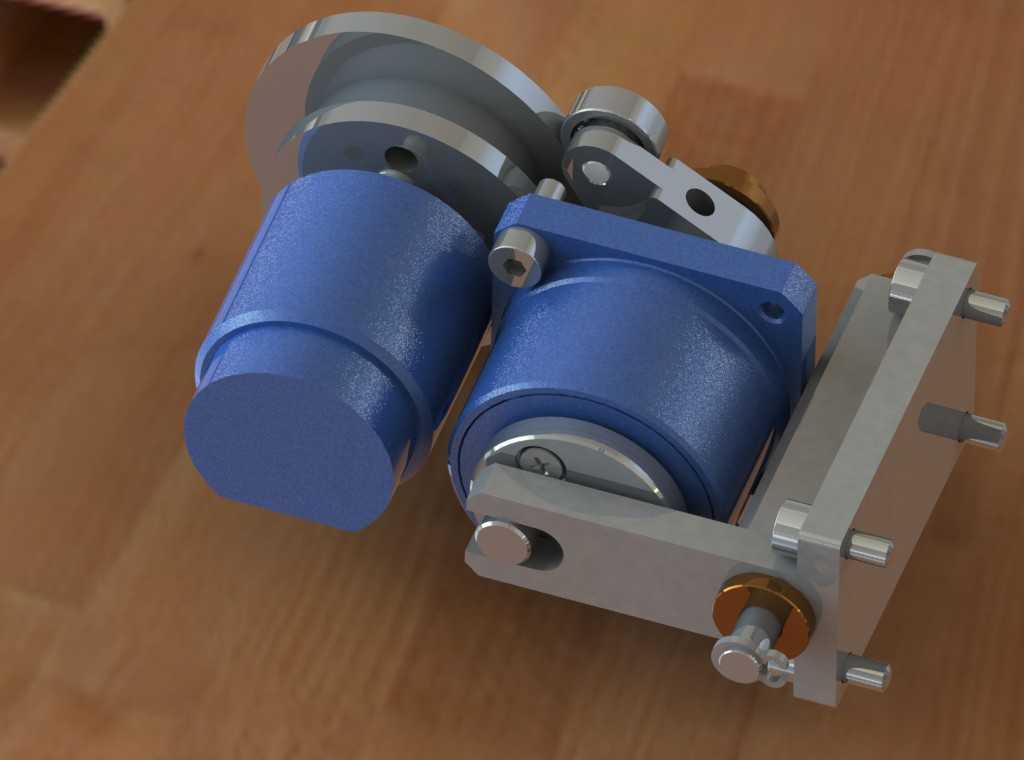

从功能特性上看,这套装置的核心传动逻辑是通过共轭凸轮的两个轮廓面分别与摆臂上的两个从动滚子接触,在凸轮旋转的过程中,两个轮廓面交替推动滚子,带动摆臂完成设定角度范围内的往复摆动,不需要额外设置回程弹簧来保证从动件与凸轮的贴合,从根源上避免了弹簧疲劳带来的回程滞后问题,也减少了高速运行下弹簧共振引发的机构抖动。装置的动力输入端采用标准的法兰安装接口,能够直接匹配常用的伺服电机或者减速电机输出轴,不需要额外设计转接构件,降低了集成时的设计工作量。输出端的摆臂上预留了多个安装孔位,可以根据实际工位的需求安装夹爪、吸嘴、拨叉等不同的执行末端,适配不同的作业需求。

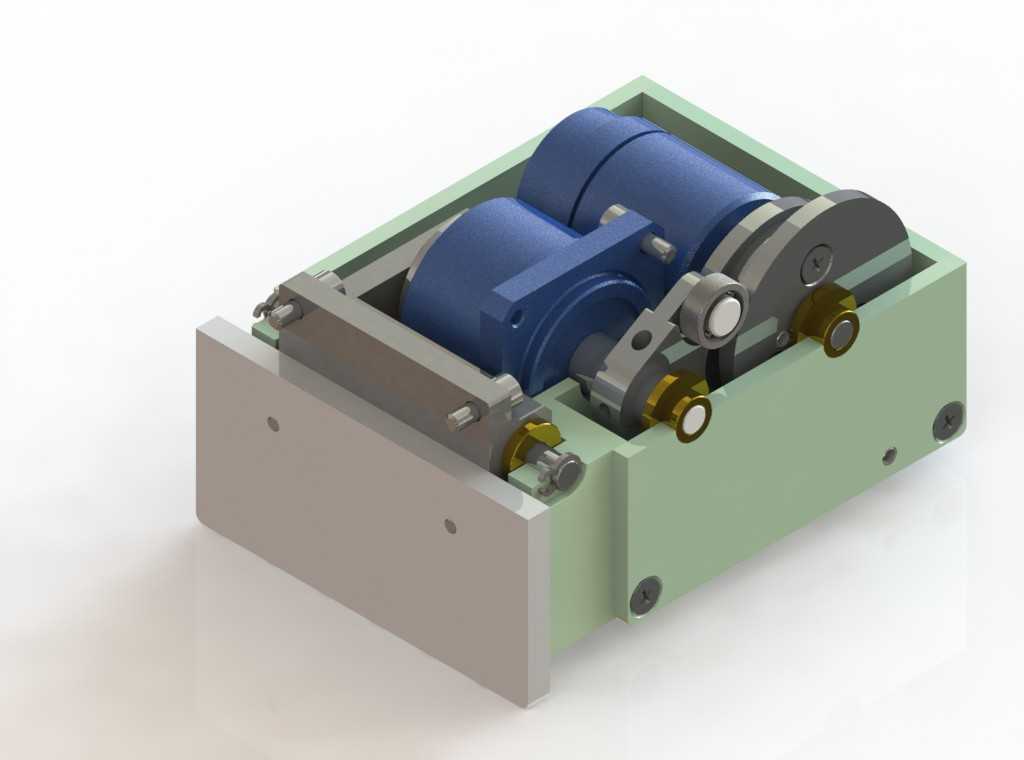

在设计思路上,这套机构的凸轮轮廓曲线没有采用常规的等速或者等加速等减速运动规律,而是针对小角度摆动的工况优化了曲线的过渡段,在摆动行程的起始和终止位置设置了平滑的过渡区间,减少了凸轮与滚子接触时的刚性冲击,同时在摆臂的铰接位置采用了高精度的滚针轴承作为回转支撑,相比普通的滑动轴承,滚针轴承的径向间隙更小,回转阻力更低,能够有效降低长期运行后的磨损量,延长机构的维护周期。整个装置的支撑壳体采用一体式铣削加工而成,各个安装面的形位公差控制在较高精度范围内,保证凸轮轴、摆臂铰接轴的平行度要求,避免因为安装偏差导致凸轮与滚子出现偏磨,影响传动精度和使用寿命。

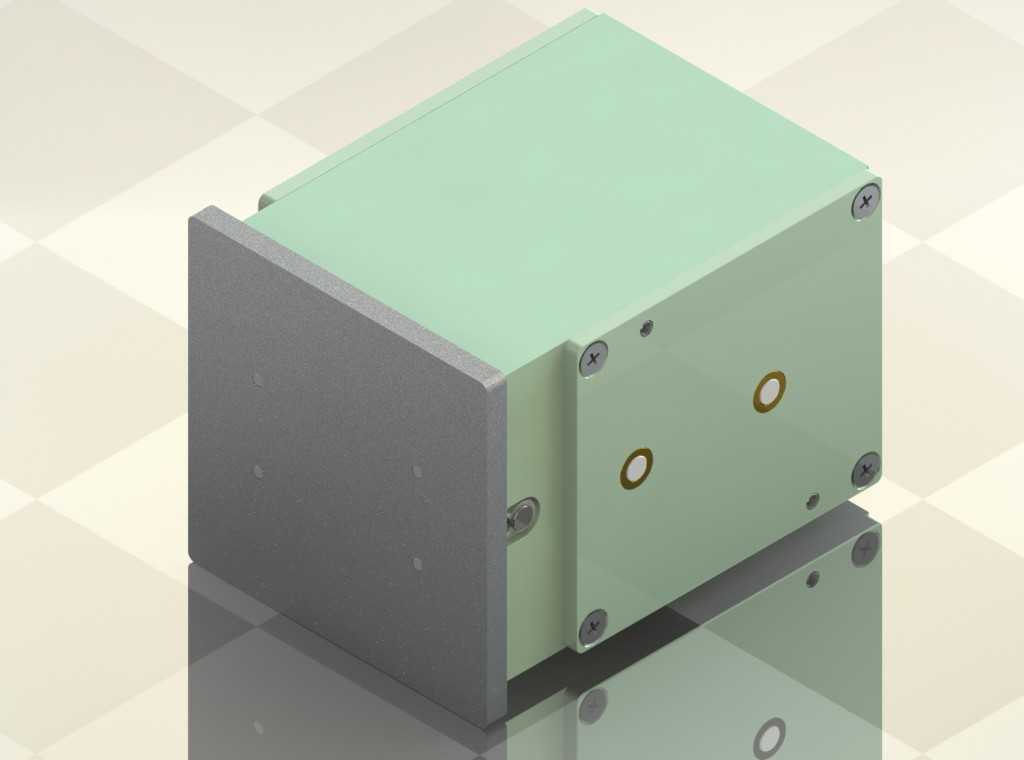

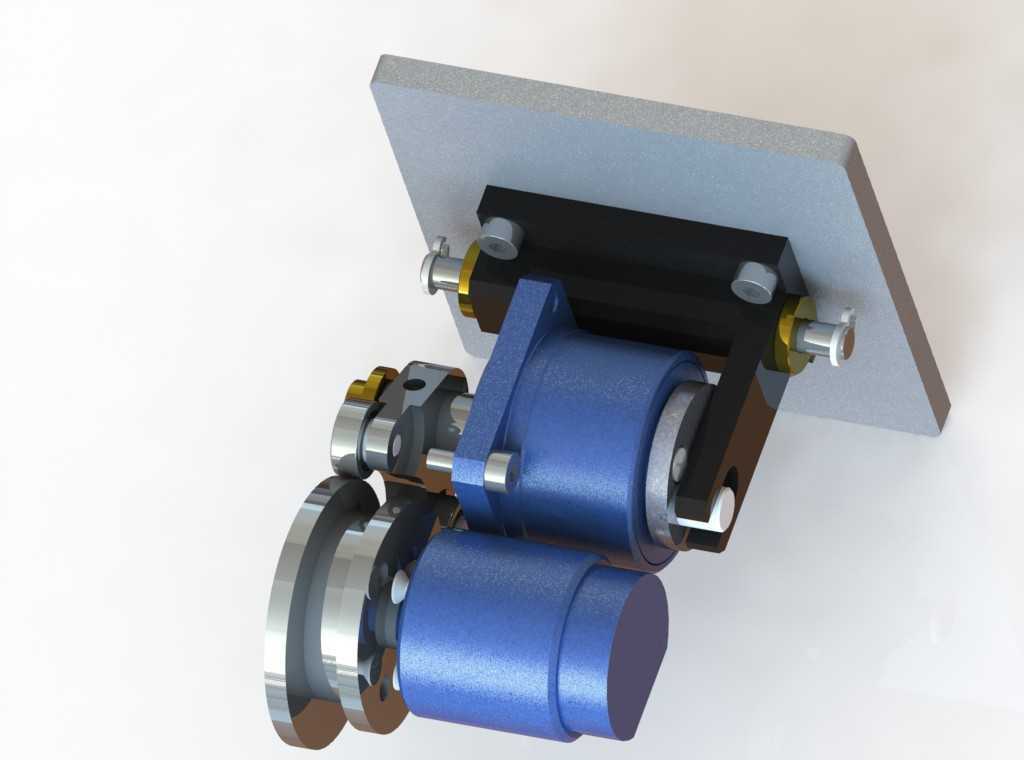

从安装边界与外形尺寸来看,这套装置的主体安装面为矩形结构,四个角上预留了贯穿的安装螺栓孔,安装时可以直接通过螺栓固定在设备的安装基板上,不需要额外设计复杂的安装支架。装置的整体轴向尺寸经过紧凑化设计,动力输入端的法兰凸缘直径控制在较小范围内,输出端的摆臂摆动范围不会超出壳体的最大外轮廓边界,在集成到设备中时,只需要预留出摆臂末端执行件的活动空间即可,不会与周边的其他工位构件产生干涉。需要注意的是,在实际安装时要保证装置的安装平面平面度符合要求,避免壳体安装后出现变形,导致内部的凸轮轴回转卡滞;同时在日常维护中,只需要定期在凸轮与滚子的接触面、铰接轴承位置补充润滑脂即可,不需要复杂的拆解维护,能够适配工业现场长时间连续运行的使用需求。
不同于大摆角的通用摆动机构,这套装置的摆动角度被严格限制在小角度区间内,凸轮轮廓的升程设计完全匹配小角度摆动的行程需求,不会出现无效的空行程,在高速运行时的动态响应速度更快,能够跟上高速自动化生产线的节拍要求。在实际选型应用时,只需要根据工位需要的摆动力矩、摆动角度、运行频次匹配对应的驱动电机规格即可,不需要对机构本身的结构做大幅度修改,能够大幅缩短专用设备的设计开发周期,降低非标设计的工作量。
