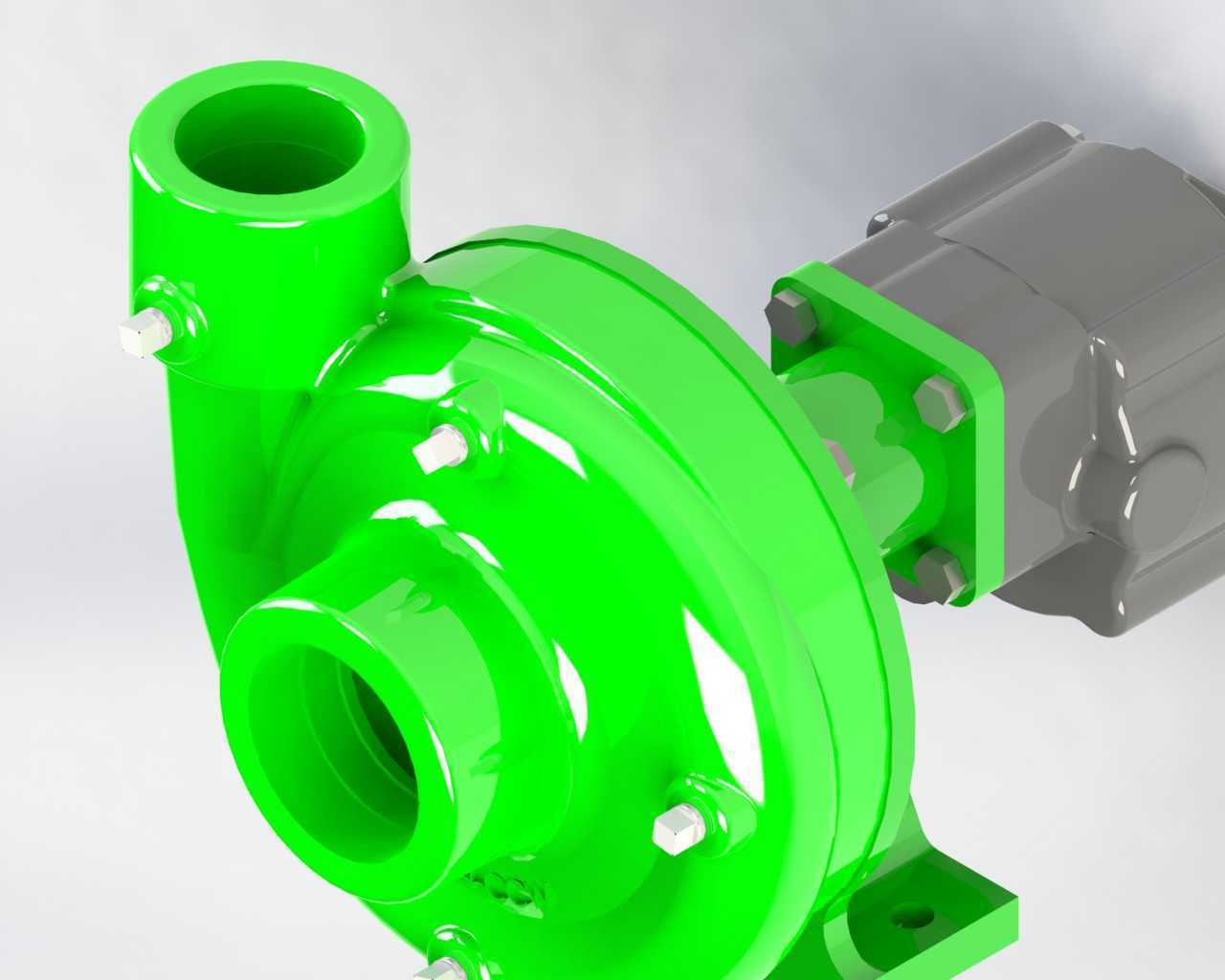

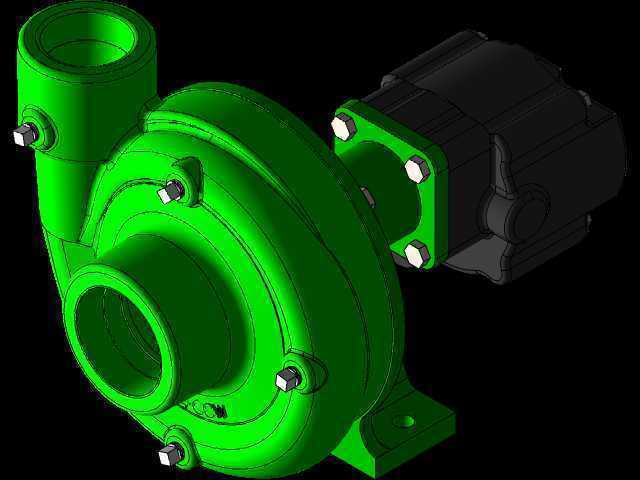

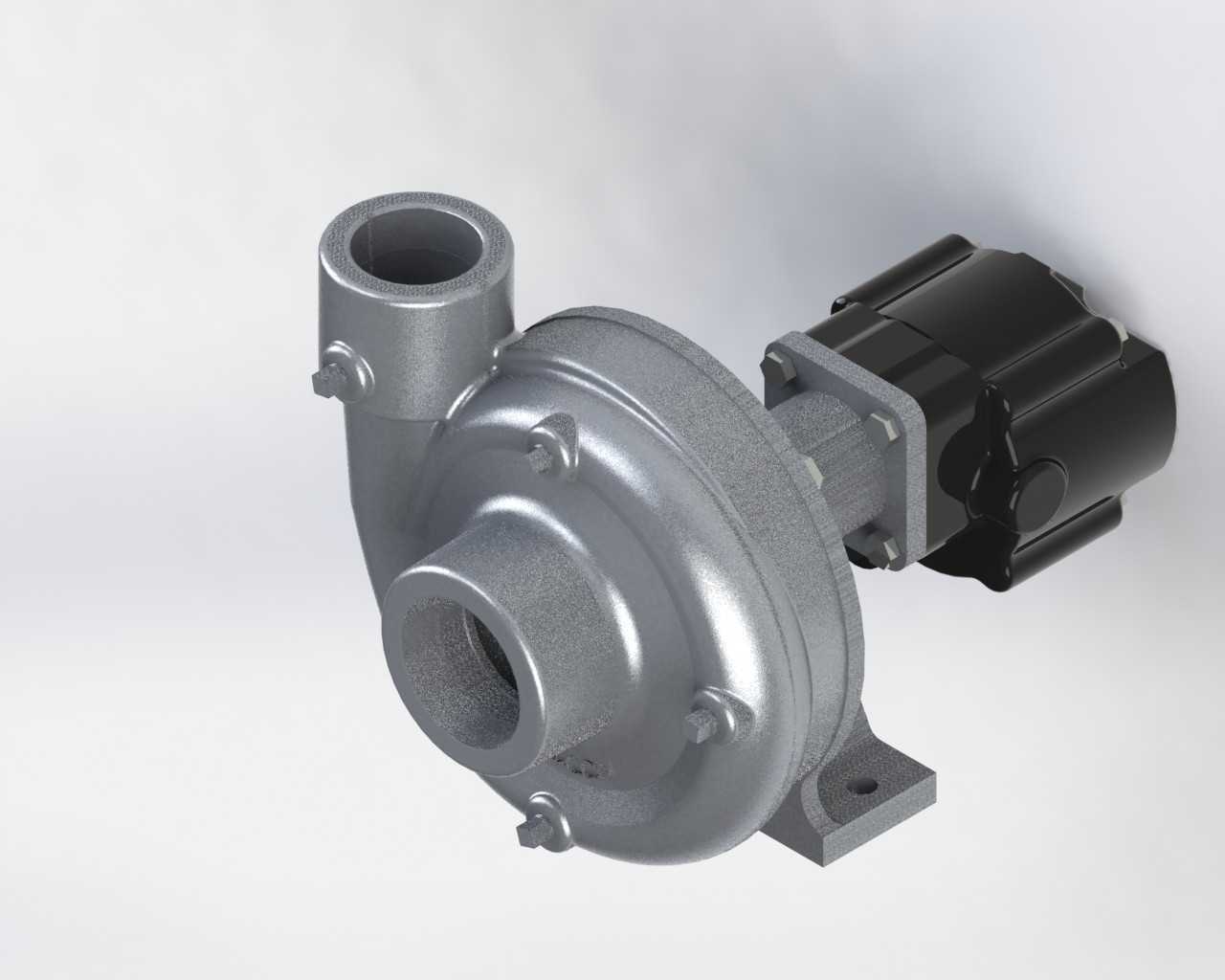

液压马达驱动离心泵三维结构设计

　　这款液压马达驱动的离心泵结构，在移动作业类流体输送场景中适配性极强，不像电机驱动泵需要外接电力供应，直接依托设备现有液压回路就能获取动力，常见于工程机械配套的应急排水、野外作业的流体输送、无稳定供电区域的液体转输工况，比如矿山井下的局部排水、工程机械作业面的积水抽排、移动泵站的配套泵送单元，都能看到这类结构的实际应用。从功能逻辑上看，该结构将液压马达的动力输出端直接与泵叶轮的传动轴直连，省去了中间减速或者传动连接的冗余结构，动力传递路径短，传动效率损失小，同时液压马达本身具备的过载保护特性，也能让泵在遇到入口流体混入硬质杂质、瞬间负载突增的工况下，不会像电机驱动那样容易出现烧损故障，适配工况的抗波动能力更强。

　　设计层面上，泵壳采用的是蜗壳式流道结构，这种结构的优势在于能把叶轮甩出的高速流体动能逐步转化为压力能，流道截面顺着流体甩出的方向逐步扩大，减少流体在泵壳内部的涡流损失，泵壳的进出口采用了不同通径的设计，入口通径大于出口通径，是为了降低入口处的流体流速，提升泵的入口吸入性能，降低气蚀发生的概率。泵壳与液压马达的连接法兰采用了止口定位加螺栓紧固的结构，止口配合能保证马达输出轴与泵轴的同轴度，避免运行过程中出现轴系偏磨导致的密封泄漏、轴承过早损坏问题，连接螺栓的排布采用圆周均布设计，紧固受力均匀，能承受泵运行过程中产生的径向与轴向载荷。

　　泵的叶轮采用闭式叶轮结构，叶片为后弯式设计，这种叶片形式的运行特性曲线平缓，工作点的流量压力波动小，适合输送清水或者低粘度的工业流体，叶轮与泵轴之间采用键连接加轴端锁紧的固定方式，能传递液压马达输出的最大扭矩，不会在高速旋转过程中出现叶轮松脱的问题。泵体上设置的两个小接口是密封冲洗与排气接口，运行前可以通过排气接口排净泵腔内部的空气，避免启动过程中出现气缚导致泵无法正常建压，密封冲洗接口则可以引入高压清洁流体，对机械密封端面进行冲洗降温，避免输送介质中的微小颗粒进入密封摩擦副，延长密封件的使用寿命。

　　安装边界上，泵体底部设置了一体式的安装支脚，支脚上的安装孔采用长圆孔设计，允许安装过程中存在小范围的位置偏差，降低安装底座的加工精度要求，支脚的安装平面与泵轴轴线的平行度有严格的公差要求，避免安装后轴系出现附加弯矩。整体结构的轴向尺寸紧凑，因为采用了液压马达直连的形式，整体长度比同参数的电机加联轴器驱动的泵组缩短近三分之一，适合安装空间局促的移动设备配套场景。进出口的连接法兰采用标准的管法兰尺寸，能直接和现场的标准管路对接，不需要额外制作过渡接头。泵体的过流部件表面做了光滑过渡处理，没有突兀的结构棱角，能减少流体在流道内的阻力损失，同时也不容易滞留输送介质中的杂质，降低流道堵塞的概率。

　　在实际选型适配的时候，需要注意该泵的驱动液压回路的流量压力参数要和液压马达的额定参数匹配，避免液压系统供油不足导致泵的转速达不到设计值，出现流量扬程不足的问题，同时泵的安装高度要满足气蚀余量的要求，即使是自吸能力较好的结构，也不能超过允许的吸上高度，否则运行过程中会出现振动大、噪音大、性能下降的问题。轴封位置采用的是集装式机械密封，安装的时候不需要现场调整密封压缩量，更换维护的时候可以整体拆装，比填料密封的泄漏量小，维护周期更长，适合长时间连续运行的工况。泵壳上的放水螺塞设置在蜗壳的最低位置，冬季停机或者长期停用的时候，可以拧开螺塞排净泵腔内部的残留液体，避免低温冻裂泵壳，也能防止残留液体长期沉积腐蚀流道内壁。
