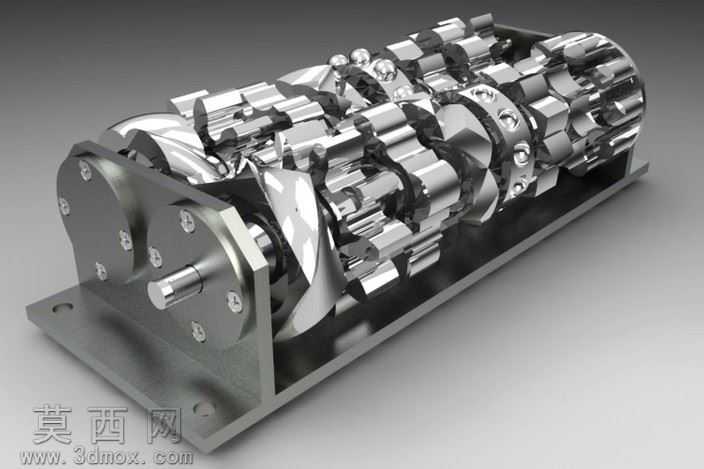

本作品为多轴组合式摆线齿轮传动组三维建模作品,整体采用SolidWorks完成全参数化建模设计,建模过程中严格遵循机械传动设计的公差配合规范,对每一处齿轮齿廓、轴段配合、轴承安装位、紧固件定位都做了精准的尺寸约束,确保模型可直接用于后续的工程图导出、运动仿真验证以及结构优化分析。渲染阶段采用金属材质分层赋予方案,外部安装底座使用哑光磨砂金属材质,模拟铸铁安装基座的质感,表面做了细微的粗糙度纹理处理,还原实际加工后的基座表面状态;各级传动齿轮、传动轴采用高反光抛光金属材质,模拟淬硬处理后的合金钢传动件表面质感,金属反射参数调整至贴合实际机械加工后的金属反光特性,紧固件、轴承滚珠等小零件单独赋予亮面镀铬材质,区分不同零部件的材质差异,提升整体渲染的真实感。结构设计上,该传动组采用平行多轴布局,集成了多组摆线齿轮啮合结构,输入轴与输出轴采用同轴侧出布局,各级齿轮依次排布在封闭的安装腔体内,两侧端盖通过内六角螺钉与基座紧固连接,端盖与轴段配合处预留了轴承安装位,可适配标准深沟球轴承实现轴的径向定位,齿轮与轴之间采用键连接定位,确保扭矩传递过程中无相对窜动。设计思路围绕紧凑化高传动比需求展开,在有限的安装空间内排布多级啮合齿轮组,在缩小整体体积的同时实现大减速比的传动效果,摆线齿廓的设计相比传统渐开线齿轮具备更高的啮合重合度,传动过程更平稳、承载能力更强,适合对传动精度、负载能力有较高要求的传动场景。建模过程中对所有啮合齿面做了干涉检查,调整齿侧间隙至合理范围,避免运动过程中出现卡滞、磨损加剧的问题,基座底部设计了带安装孔的固定支脚,可直接通过螺栓将整个传动组固定在设备安装面上,整体结构布局规整,零部件装配逻辑符合实际机械装配工艺要求,可作为传动结构教学、非标传动方案设计的参考模型使用。
- 全部评论(0)
- 模板大小 5.39 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,其它,
- 软件分类 通用机械零部件
