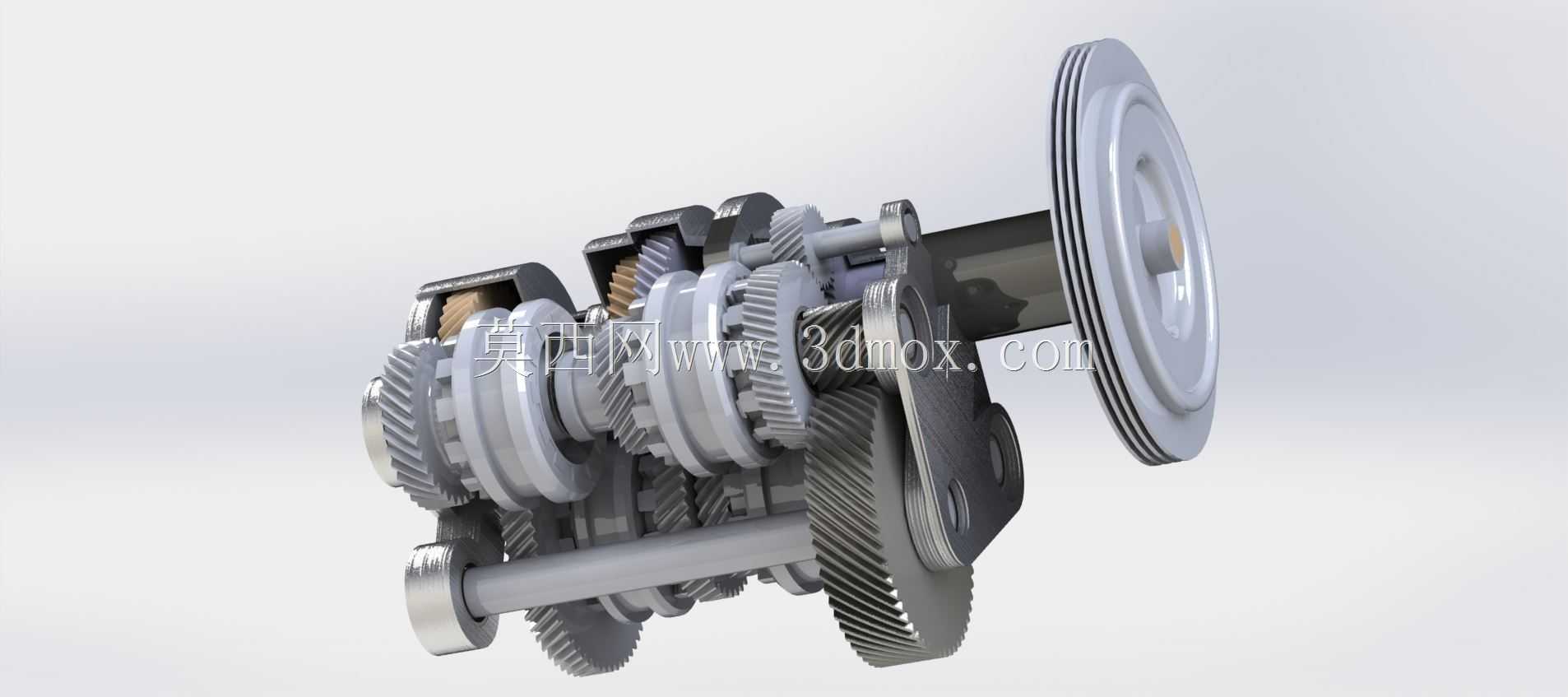

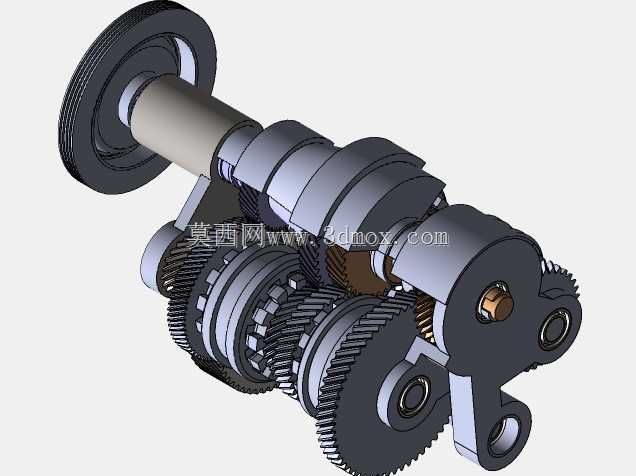

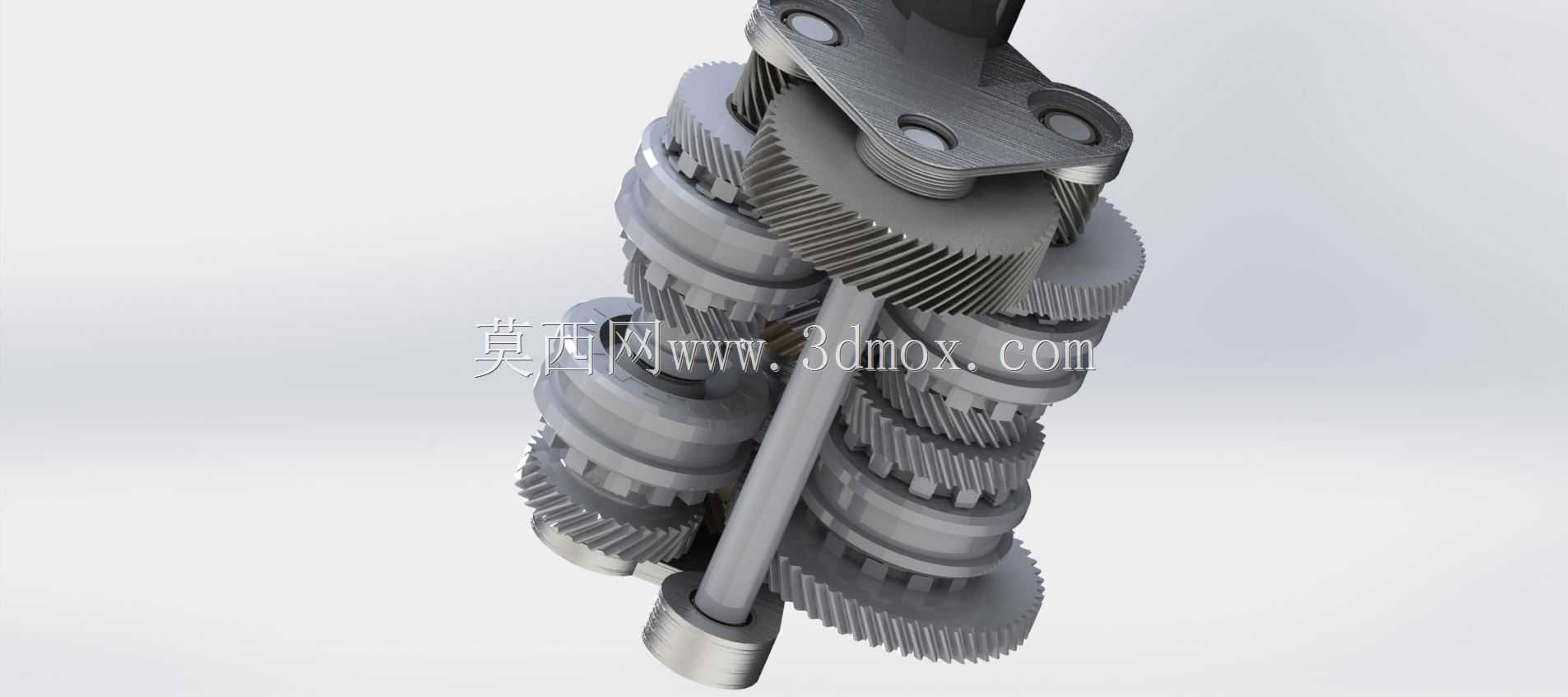

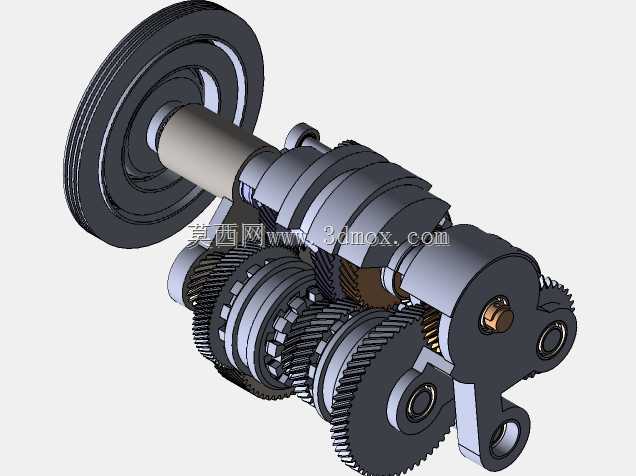

汽车双离合传动系统内部结构展示

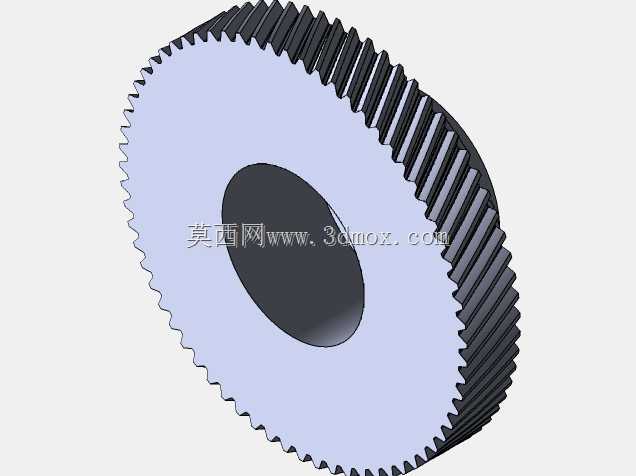

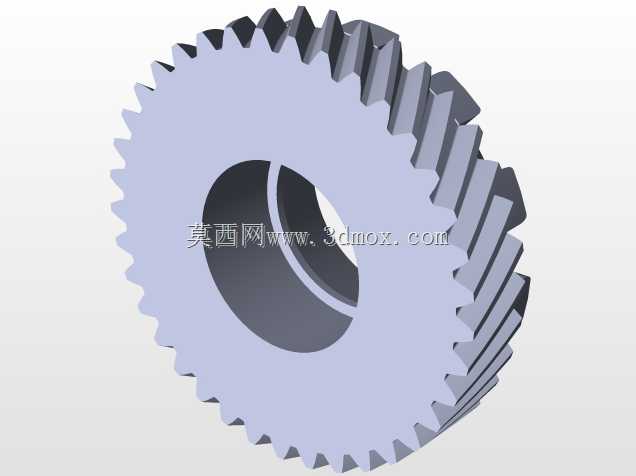

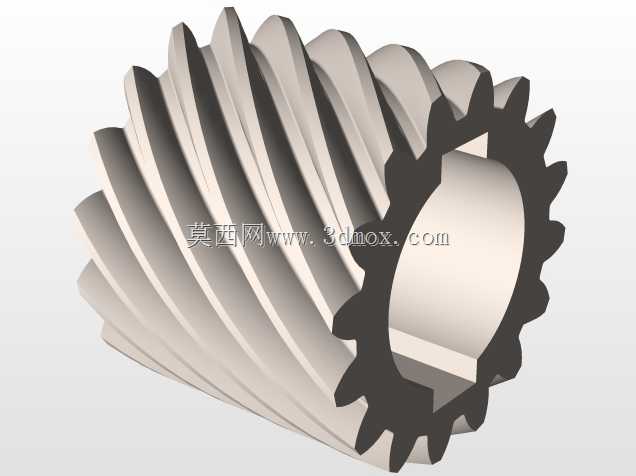

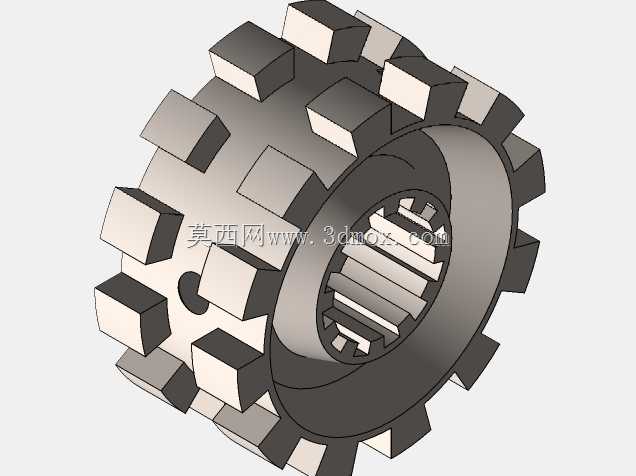

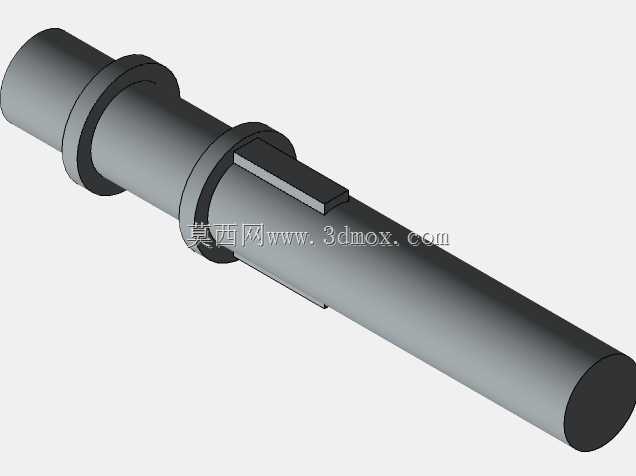

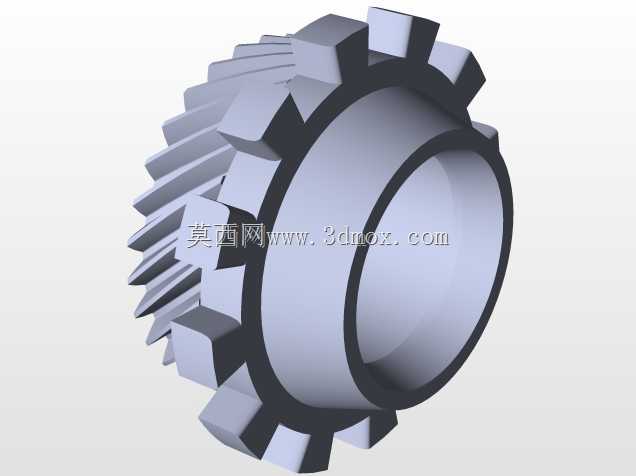

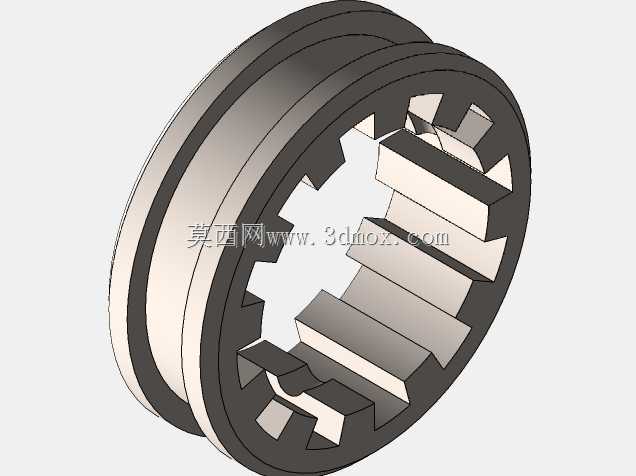

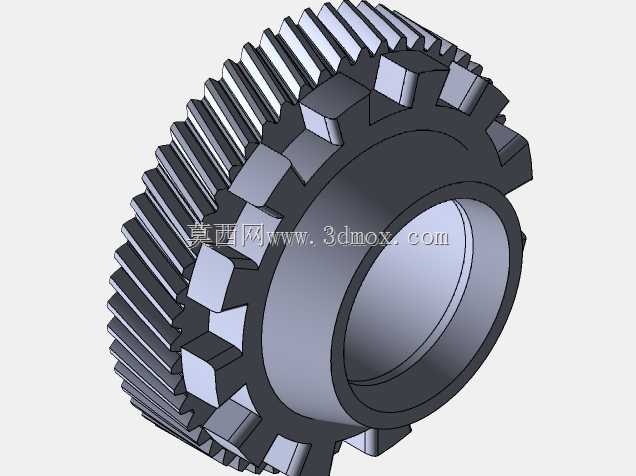

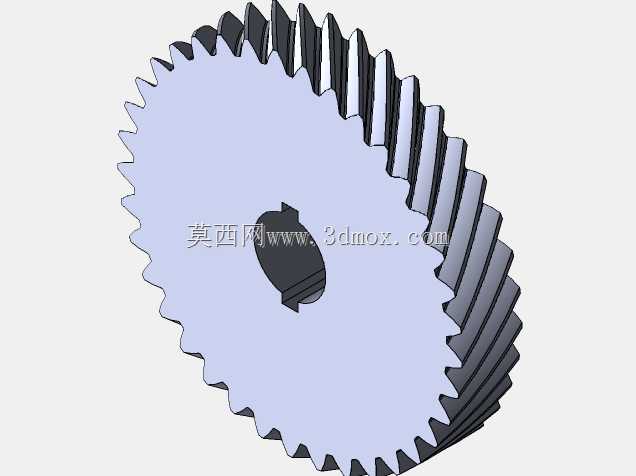

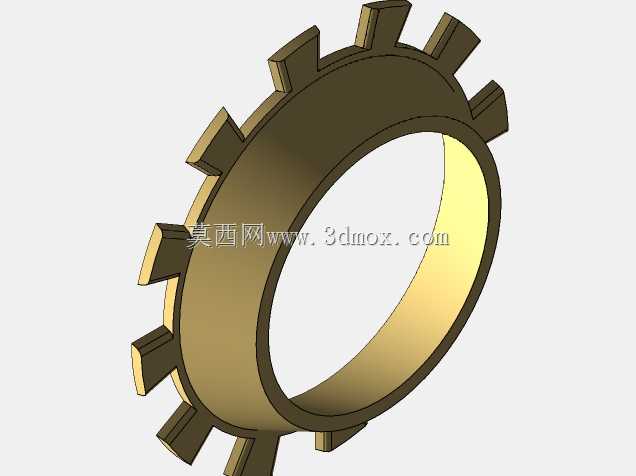

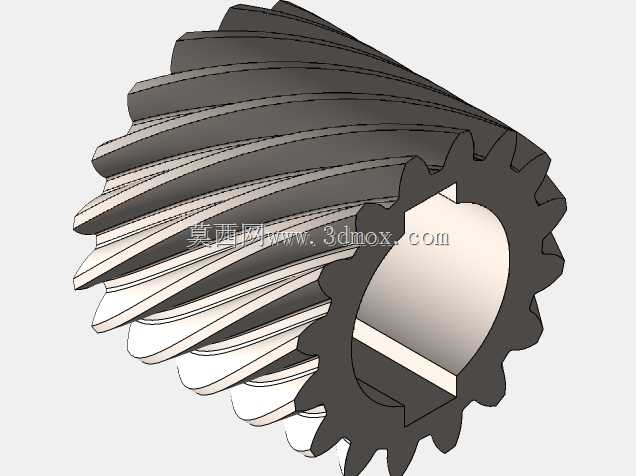

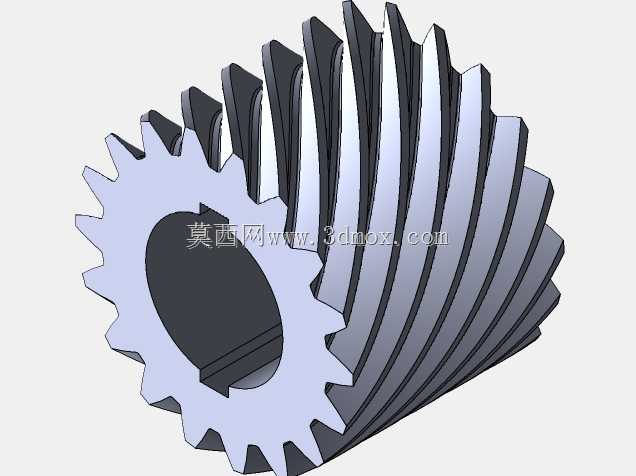

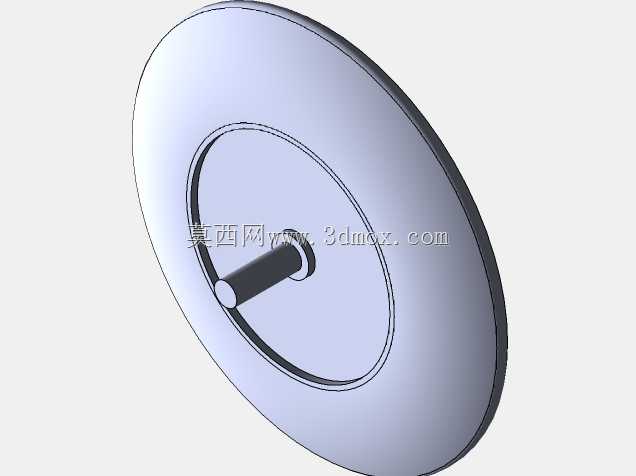

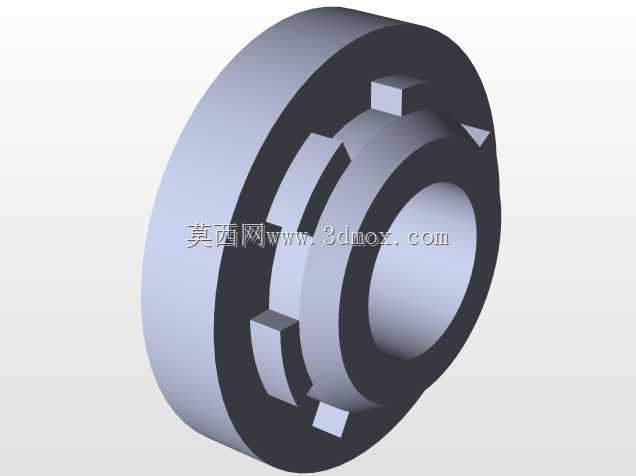

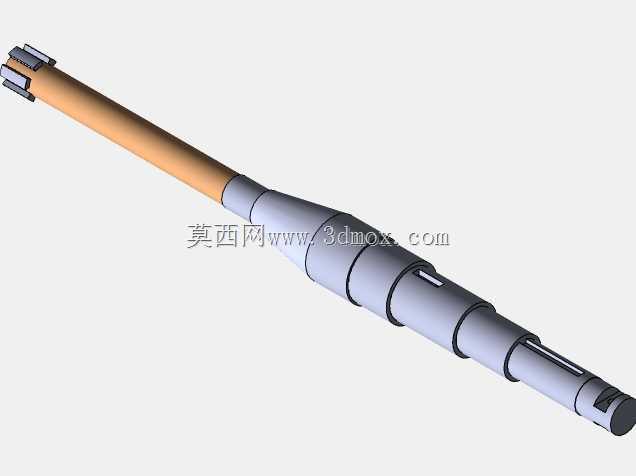

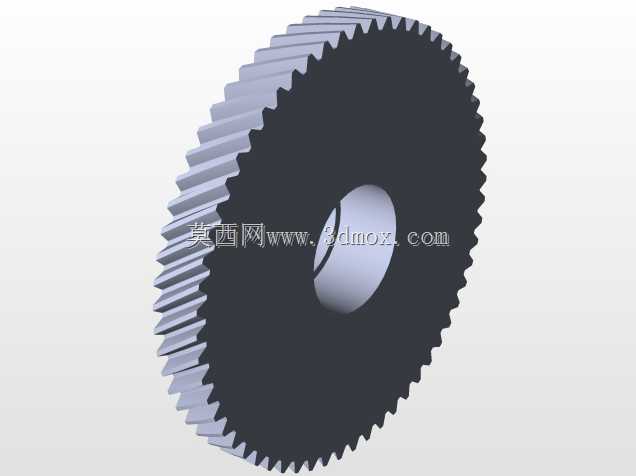

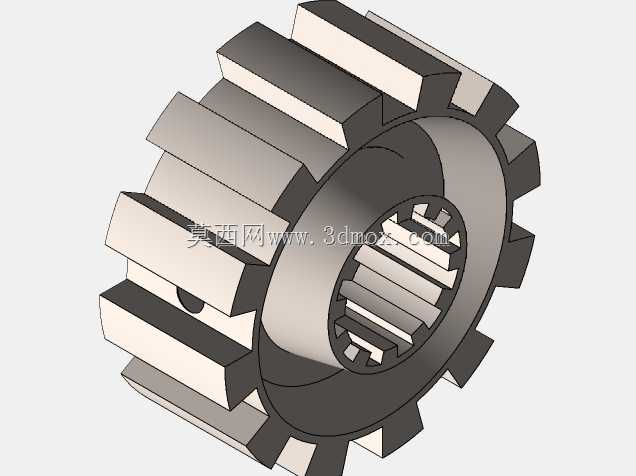

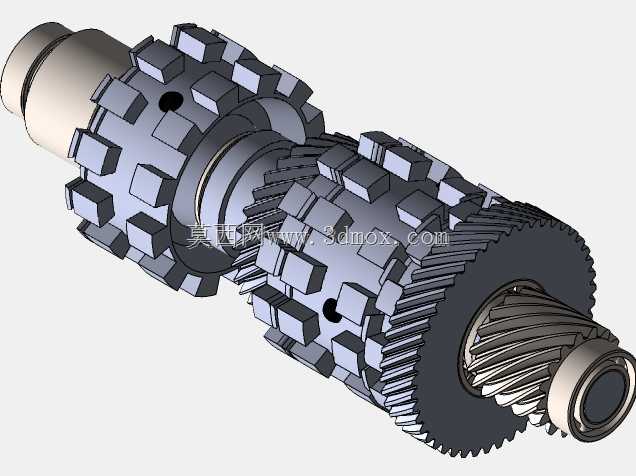

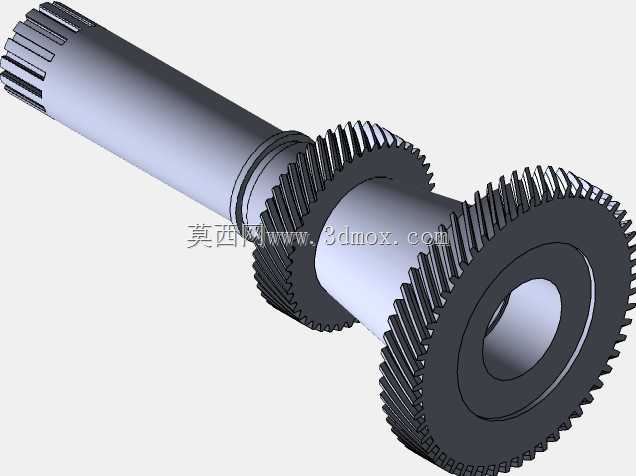

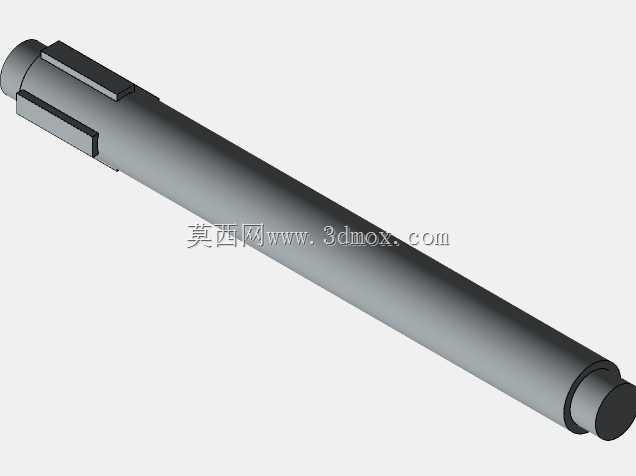

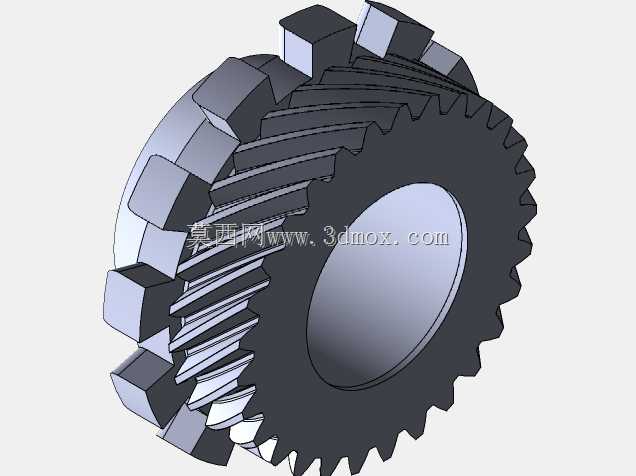

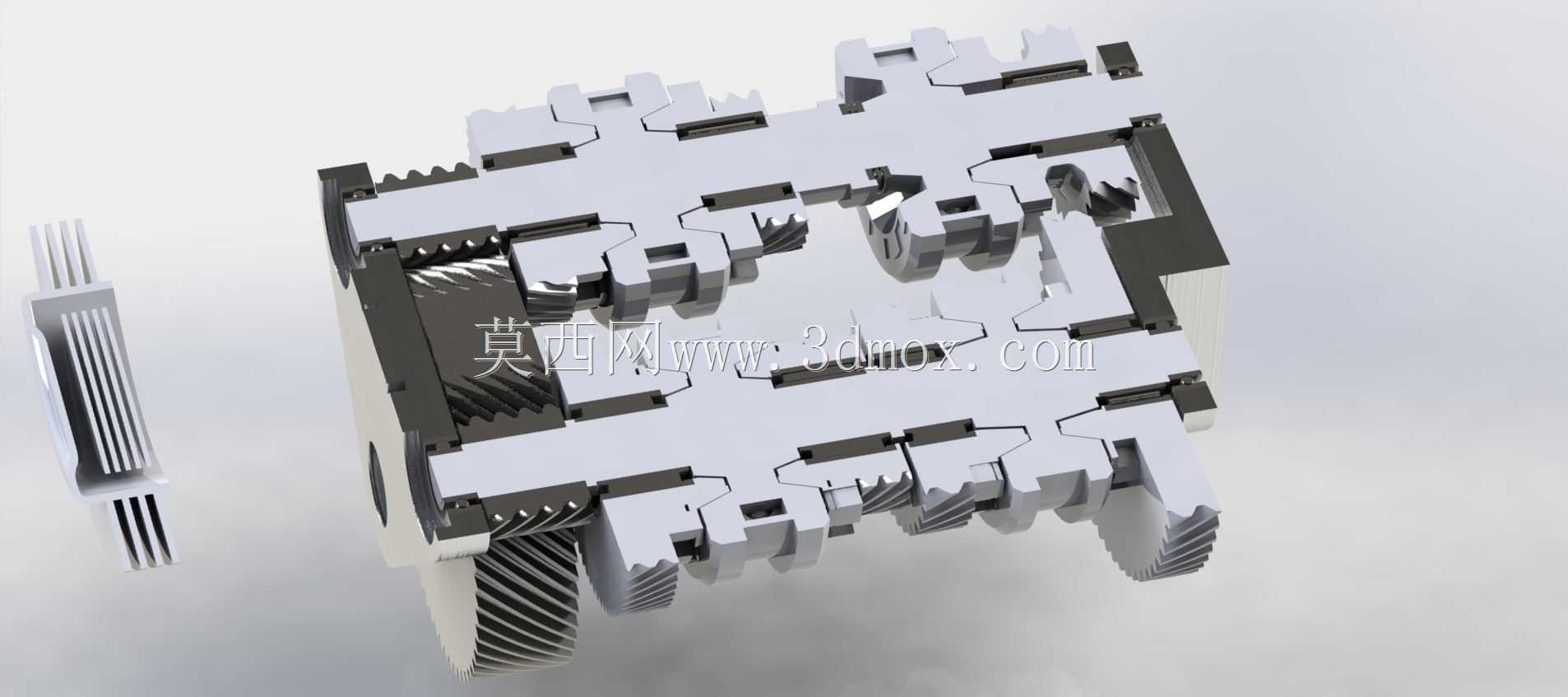

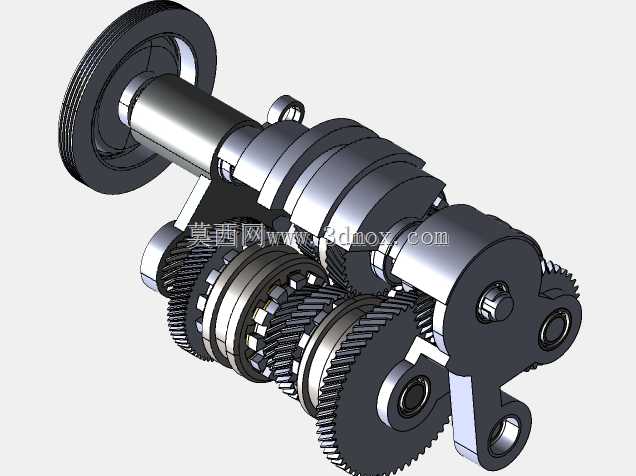

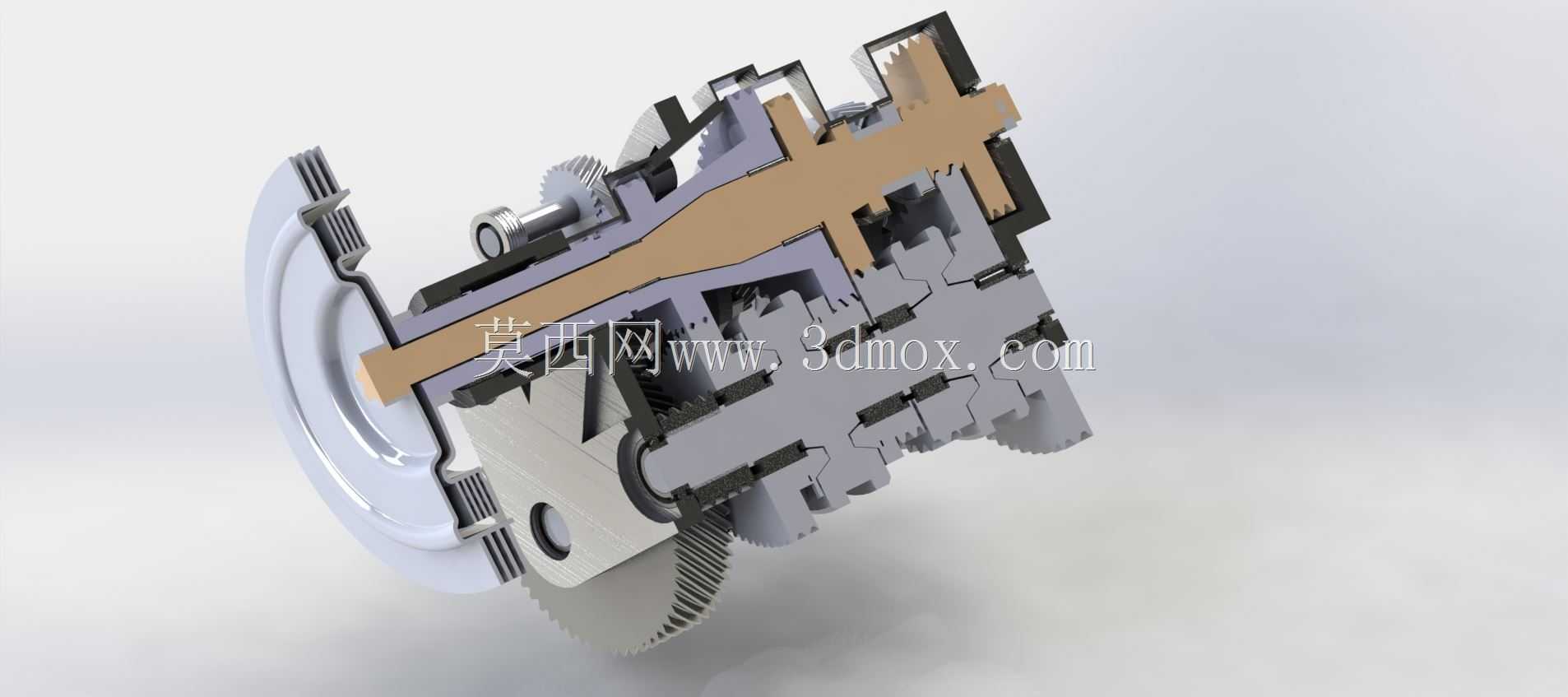

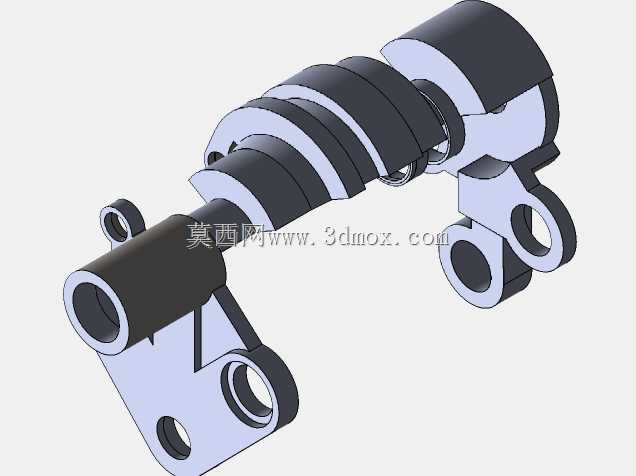

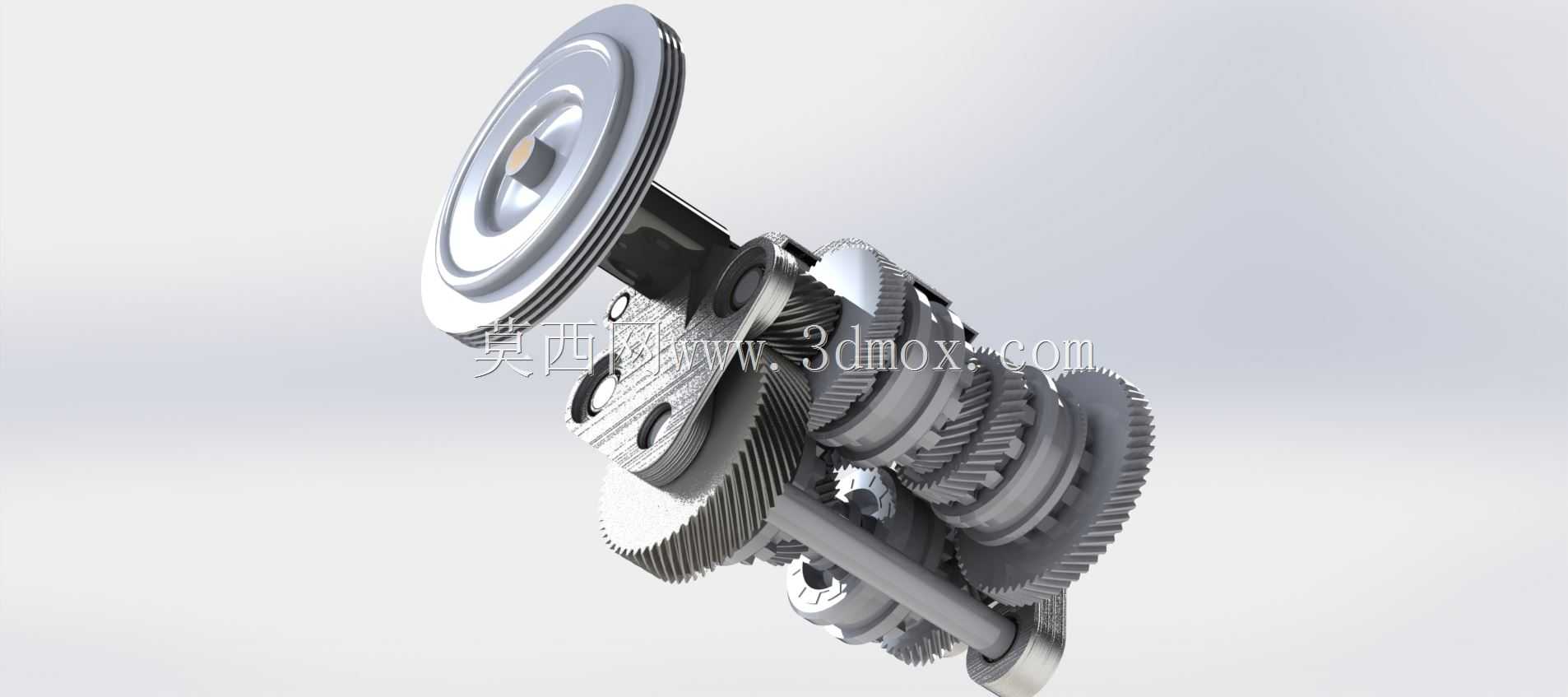

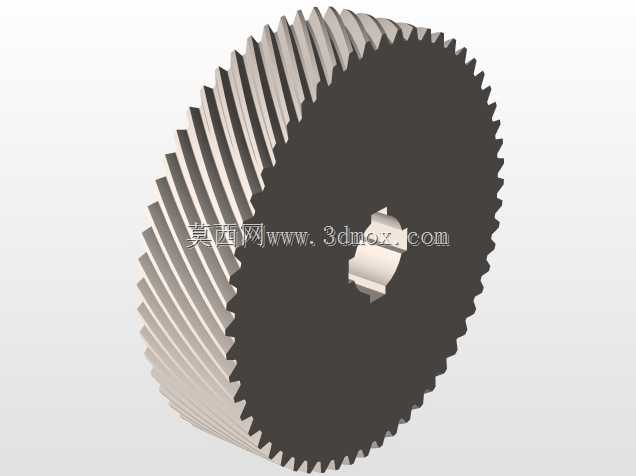

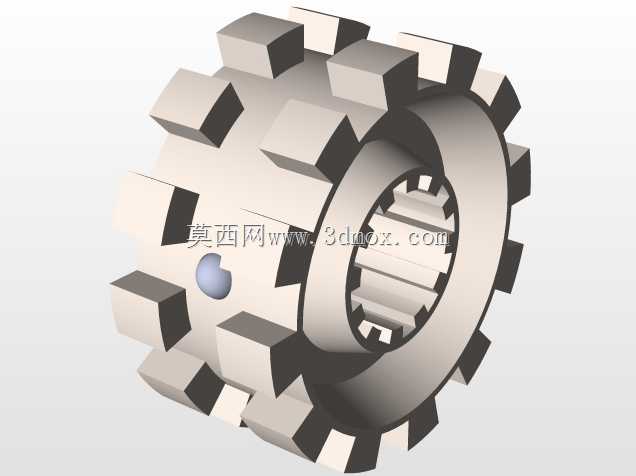

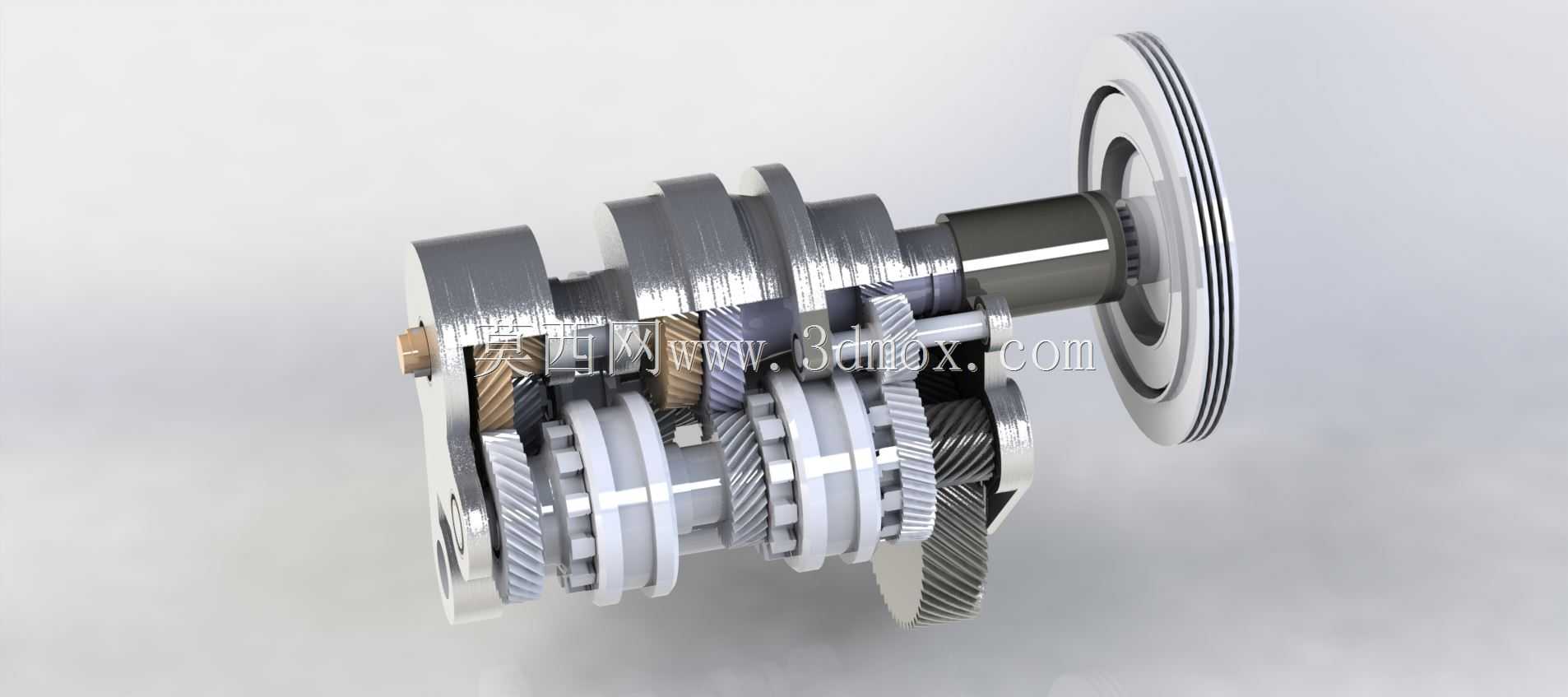

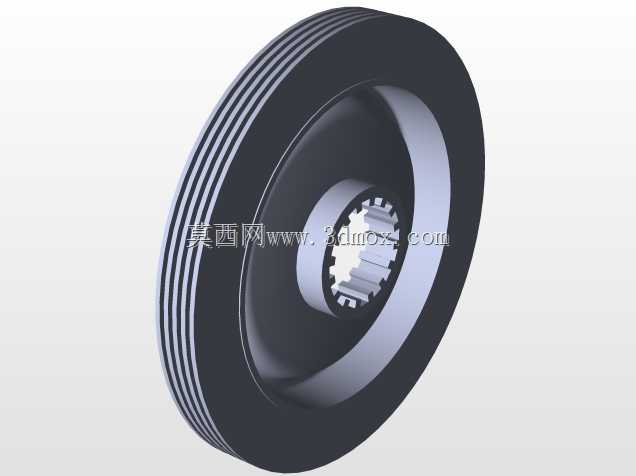

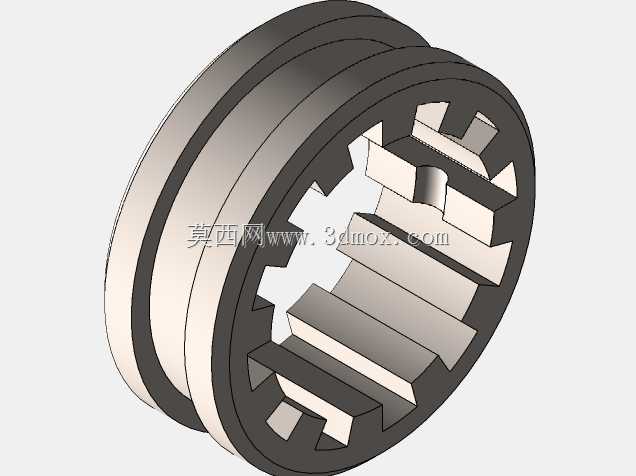

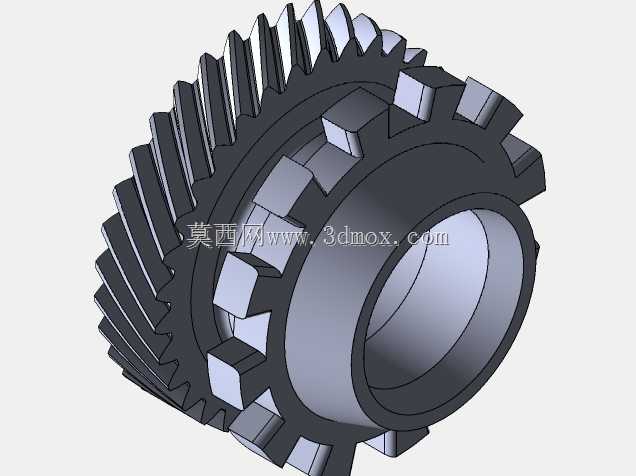

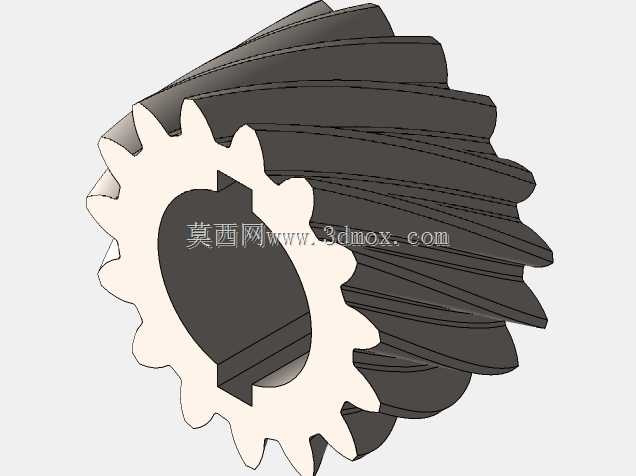

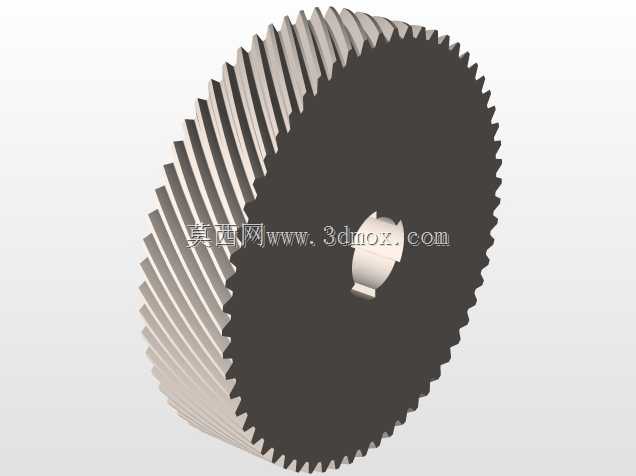

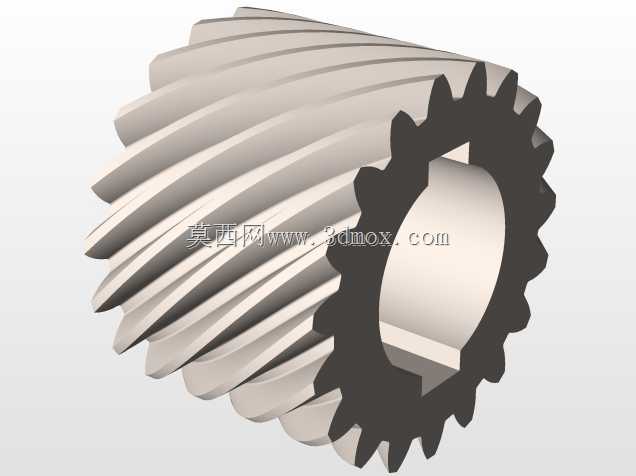

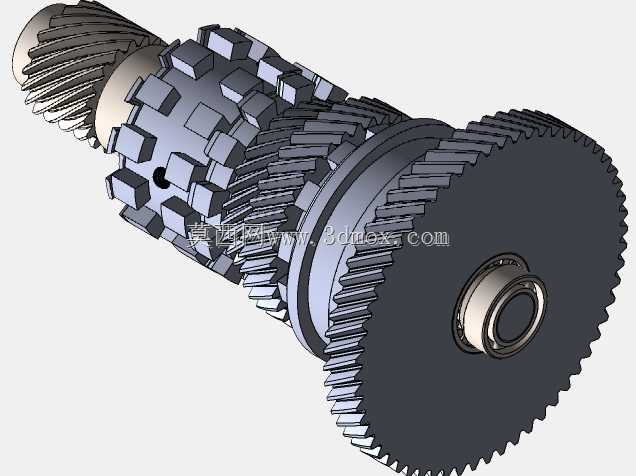

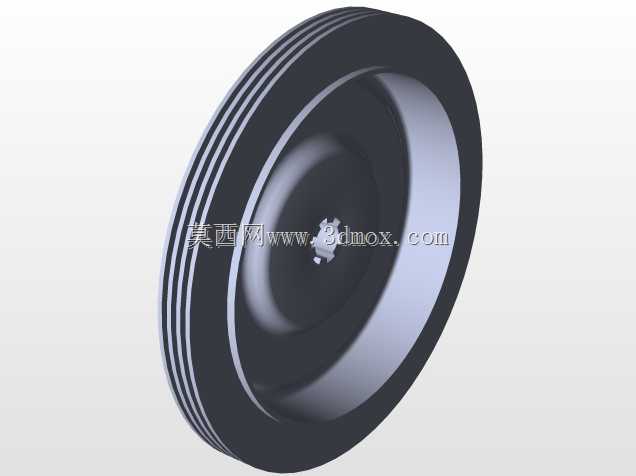

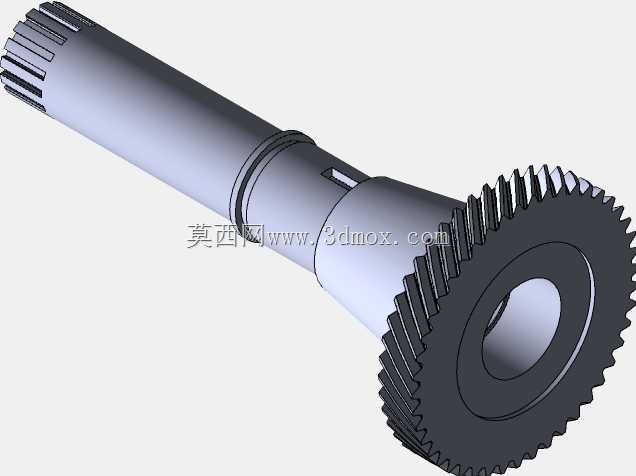

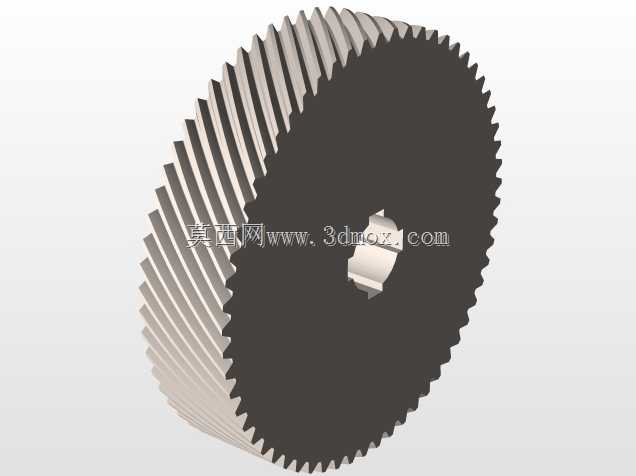

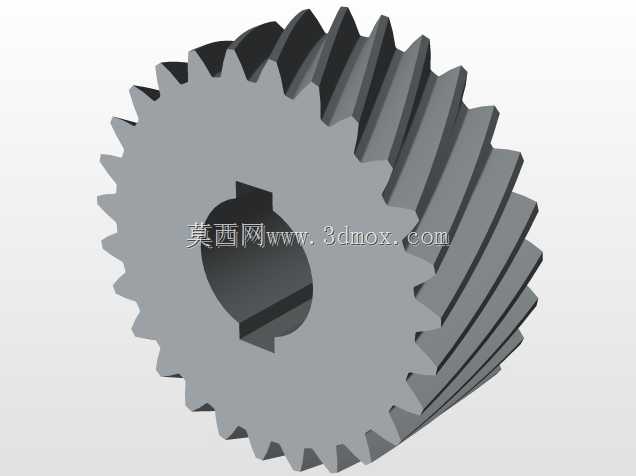

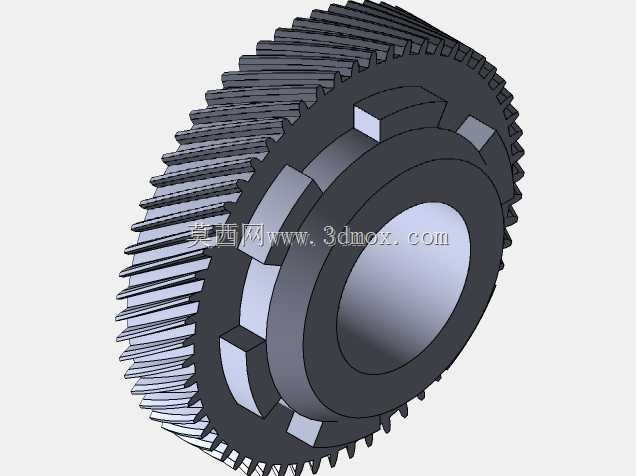

该双离合传动系统主要应用于乘用车辆的动力传输场景，是燃油汽车自动变速系统的核心组成部件，承担着发动机动力输出端与驱动轮之间的动力衔接、转速匹配、扭矩传递与挡位切换功能，能够在车辆行驶过程中实现无动力中断的挡位切换，大幅提升换挡平顺性与动力传输效率，降低换挡过程中的动力损耗，兼顾燃油经济性与驾驶操控体验。从功能特性来看，该传动系统采用双离合器同轴嵌套布局，两组离合器分别对应奇数挡位与偶数挡位的动力传输路径，通过离合器的交替结合与分离完成挡位切换，相比传统单离合器自动变速箱，换挡响应速度更快，换挡过程中动力衔接更连贯，可有效避免换挡顿挫问题，同时能够承受更大的输入扭矩，适配大排量乘用车的动力传输需求。在设计思路上，该结构充分考虑了传动部件的受力分布与空间排布，将输入轴、输出轴、各挡位传动齿轮、同步器组件进行同轴分层布局，在有限的变速箱壳体空间内完成多挡位齿轮组的排布，同时通过斜齿轮传动设计降低齿轮啮合过程中的噪音与冲击，提升传动平稳性与部件使用寿命；离合器组件采用多片摩擦片结构，通过液压控制实现摩擦片的压紧与分离，精准控制动力传输的结合程度，保证半联动状态下的扭矩输出稳定性。从安装边界与尺寸适配来看，该传动系统整体采用同轴圆柱式主体结构，动力输入端与发动机飞轮端对接，安装法兰的定位孔位与连接尺寸匹配主流横置前驱车型的发动机舱布局，输出端连接差速器组件与驱动半轴，整体径向尺寸控制在紧凑范围内，可适配多数A级到B级乘用车的变速箱舱安装空间，各齿轮副的中心距、轴系的支撑跨度均经过受力校核，保证高转速工况下的轴系刚性，避免齿轮啮合偏载问题。各挡位齿轮的齿比经过梯度匹配，低速挡位采用大传动比设计保证起步与爬坡时的扭矩输出，高速挡位采用小传动比设计降低巡航转速，兼顾低速动力性与高速燃油经济性，同步器组件布置于相邻挡位齿轮之间，通过齿套与结合齿圈的配合实现挡位锁止，保证挡位结合的可靠性，避免行驶过程中出现跳挡、脱挡问题。
