踏板车用带轮式无级变速传动结构

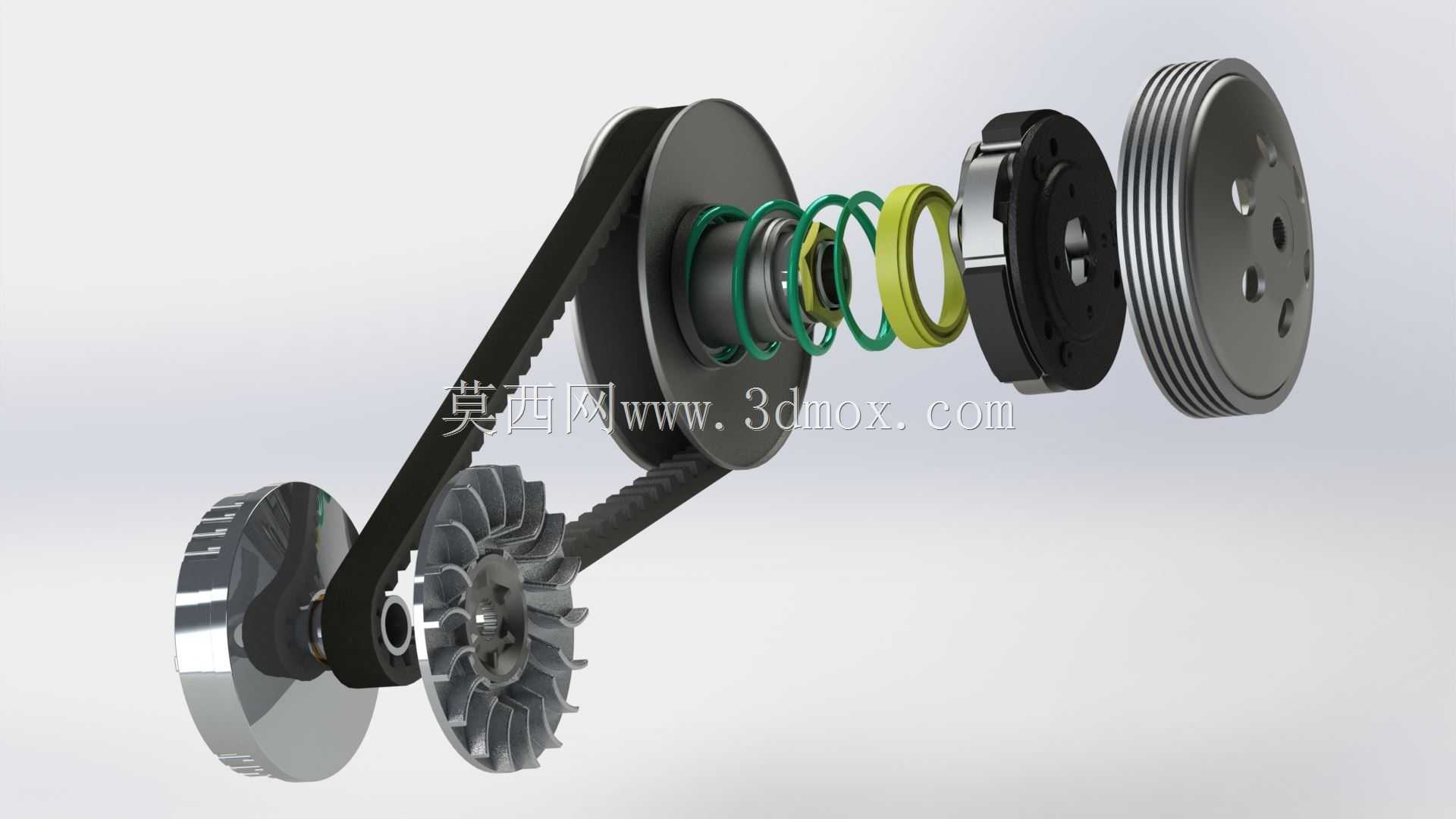

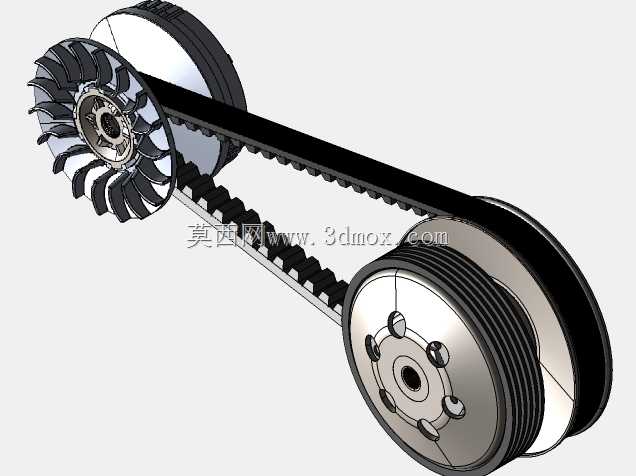

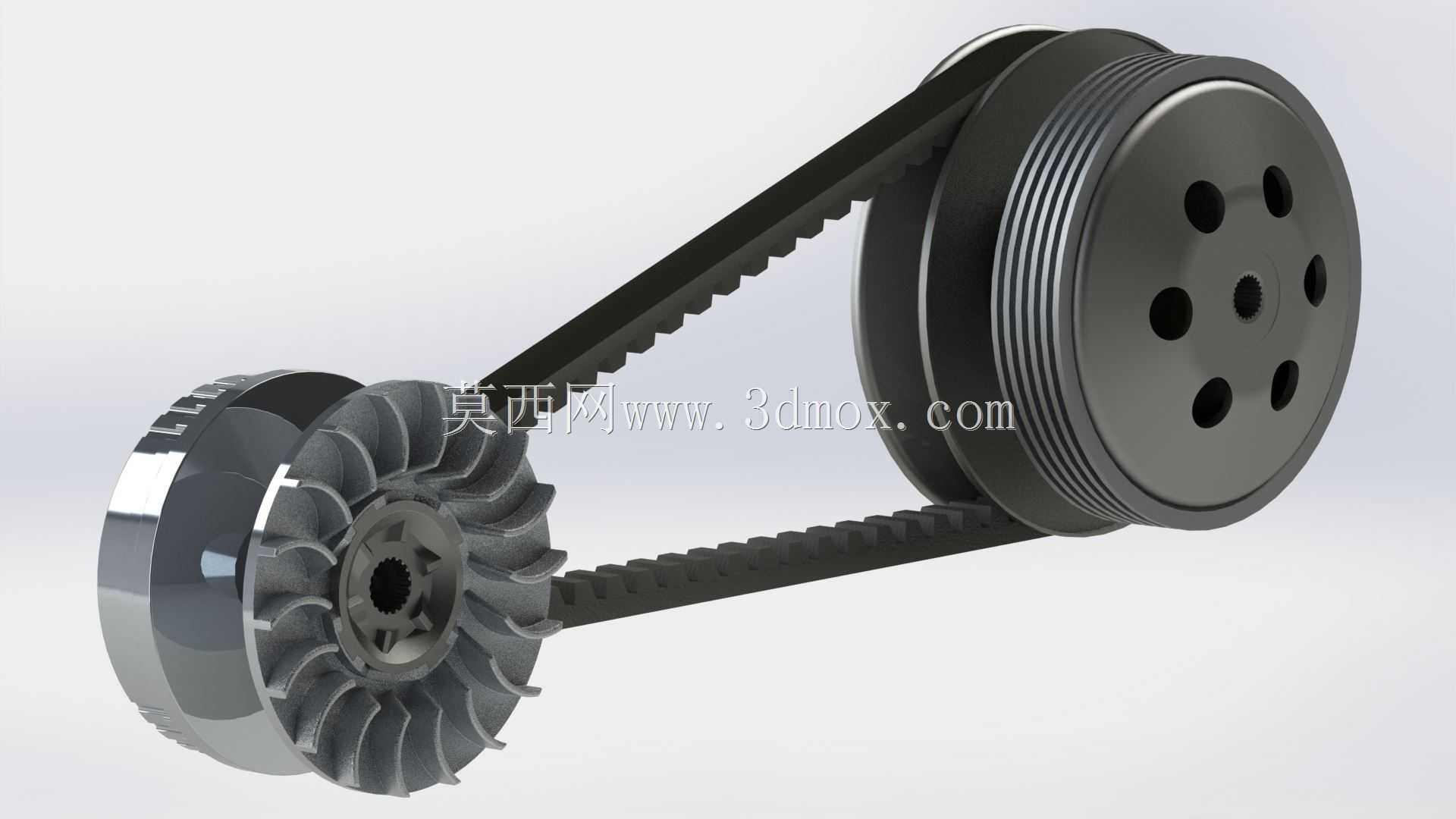

这款带轮式无级变速结构，主要适配小排量踏板类代步车辆的动力传输场景，是这类乘用代步设备动力系统的核心传动部件，承担着动力转速匹配、扭矩自适应调节的核心作用，能够让动力输出端与负载端始终保持在高效匹配的传动区间，避免固定齿比变速器在工况切换时出现的动力衔接顿挫、传动效率骤降的问题。从实际使用场景来看，这类变速结构不需要驾驶者手动操作离合与换挡机构，能够根据行驶过程中的负载变化、动力输出转速自动调整传动比，在城区通勤频繁启停的路况下，能够大幅降低驾驶操作强度，同时让动力源始终维持在较为稳定的高效运转区间，兼顾行驶平顺性与燃油经济性。从功能特性来看，这套结构依靠主动轮、从动轮的可变节径配合传动皮带实现传动比的连续变化，主动轮侧的离心滚柱结构会随转速变化产生轴向推力，挤压动盘改变皮带轮的工作直径，从动轮侧的弹簧结构则提供反向张紧力，保证皮带始终处于合适的张紧状态，不会出现打滑丢转的问题，整套结构没有复杂的齿轮啮合换挡机构，传动过程的冲击极小，运转噪音更低，日常使用的维护成本也远低于多挡位齿轮变速器。在设计思路上，这套结构优先考虑了紧凑布局与传动可靠性，将主动带轮、从动带轮、传动皮带、张紧弹簧、离心驱动机构整合在同一传动腔体内，整体布局沿着动力传输路径排布，没有冗余的结构设计，所有旋转部件的质心都与转轴轴线重合，避免高速运转时产生额外的振动。从安装边界来看，整套传动结构的主动轮端直接对接动力输出曲轴，从动轮端对接最终减速齿轮组的输入轴，轴向安装尺寸控制在紧凑范围内，不需要对车体的动力舱结构做额外改造，径向尺寸则适配常规踏板车的传动箱内部空间，皮带的张紧行程预留了足够的磨损冗余量，能够覆盖长期使用后的皮带伸长量，不需要频繁调整张紧度。结构上的散热叶轮与从动轮集成设计，运转时能够带动传动腔内的空气流动，带走皮带与带轮摩擦产生的热量，避免长时间高负荷运转时皮带出现过热老化的问题，有效延长整套传动结构的使用寿命。
