方形曲柄滑块结构动力输出装置

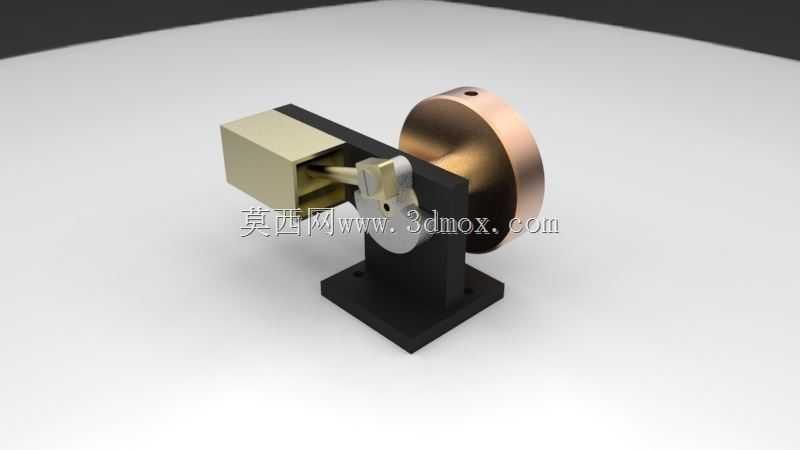

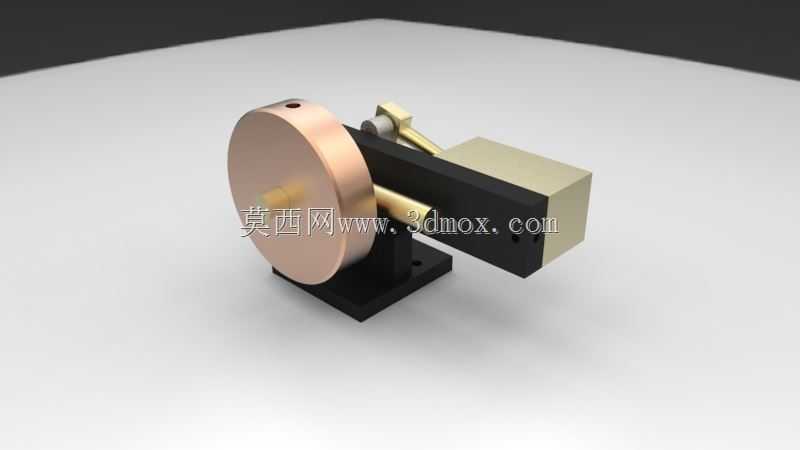

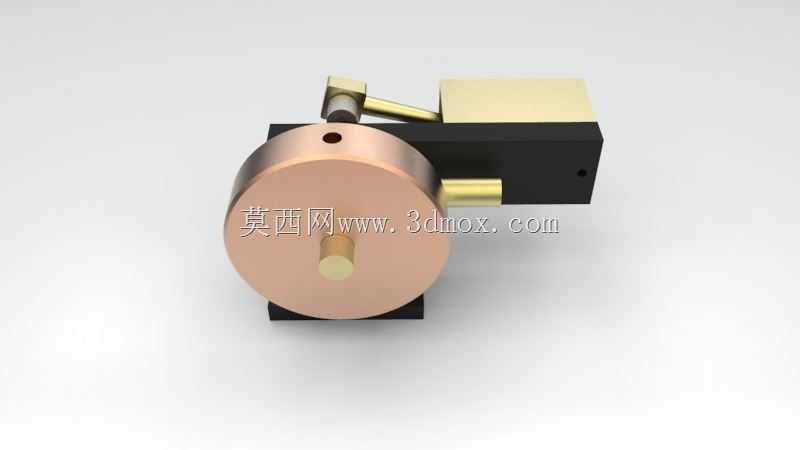

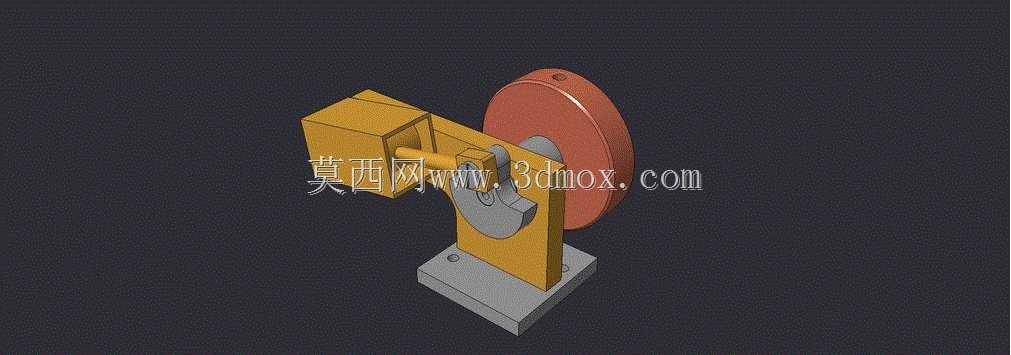

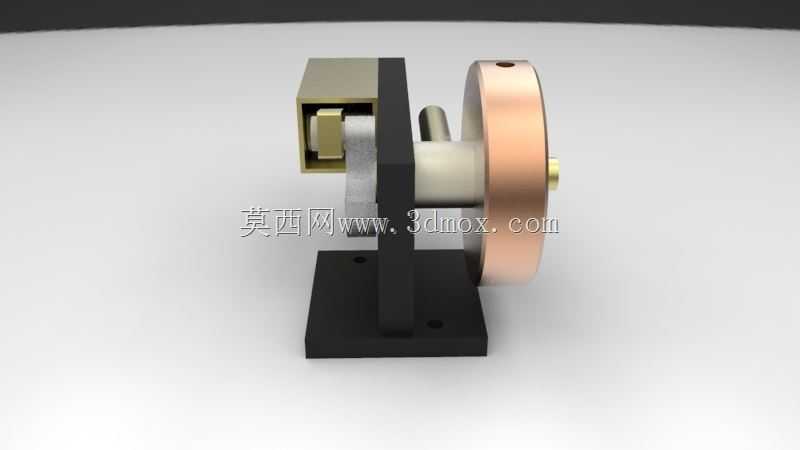

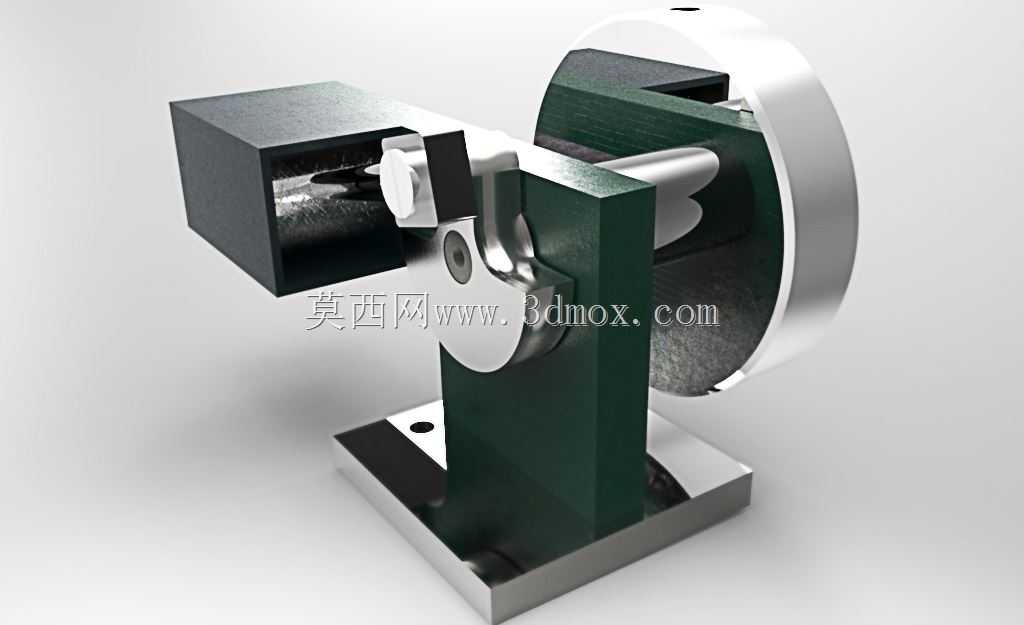

这款方形结构的动力装置，核心采用曲柄滑块传动逻辑，将活塞的往复直线运动转换为飞轮端的旋转动力输出，可适配小型教学演示台、微型动力实验平台、桌面级机械原理展示装置等场景，也可作为小型特种动力单元为低负载往复式作业机具提供动力源，在职业院校机械原理实训、科普场馆动力原理展项、小型DIY动力装备改装领域有着明确的应用空间。装置整体采用方正的箱式主体布局，区别于传统直列或V型动力装置的排布逻辑，将活塞容纳腔体设计为方形块状结构，既可以最大化压缩整机的横向占用空间，也能为内部传动构件提供更规整的安装基准面，降低壳体加工时的装夹定位难度。从功能特性来看，装置集成了活塞往复腔、曲柄传动副、配重飞轮、一体式安装底座四个核心模块，方形腔体内部预留了活塞往复运动的全行程空间，曲柄连接端直接伸出腔体侧壁与飞轮装配，飞轮采用大直径圆盘结构，既可以储存旋转惯性维持输出转速平稳，也能通过自身配重抵消曲柄滑块运动产生的一阶往复惯性力，降低整机运行时的振动幅度。设计过程中优先考虑了安装边界的规整性，整机底部采用带安装孔的方形平板底座，四个安装孔位对称分布在底座四角，可直接通过螺栓固定在实验台架或设备安装面上，无需额外设计转接安装支架；整机的外轮廓无突出的不规则结构，所有传动构件的运动包络均控制在方形主体与飞轮的投影范围内，避免运行过程中运动构件与周边安装环境产生干涉。传动路径的设计上，活塞在方形腔体内做水平方向往复运动，通过铰接的连杆将动力传递给偏心布置的曲柄轴，曲柄轴通过轴承支撑在腔体侧壁的安装座上，轴端与飞轮刚性连接，整套传动副的配合间隙经过合理预留，既可以保证运动过程无卡滞，也能减少传动过程中的空行程损耗；腔体侧壁还预留了曲柄轴的润滑通道位置，可在后续实物加工时加装润滑脂注入口，延长传动副的使用寿命。外形尺寸方面，整机的方形主体边长与飞轮直径的比例控制在1:1.2左右，重心落在底座中心区域，安装后整机稳定性较好，不会因飞轮旋转的离心力产生侧倾风险；横置的布局方式让动力输出轴的方向平行于安装底座平面，可直接通过带轮或联轴器对接后续负载，无需额外增加换向传动结构，进一步简化了配套设备的传动链路。
