汽车车顶玻璃搬运移栽工业机械手

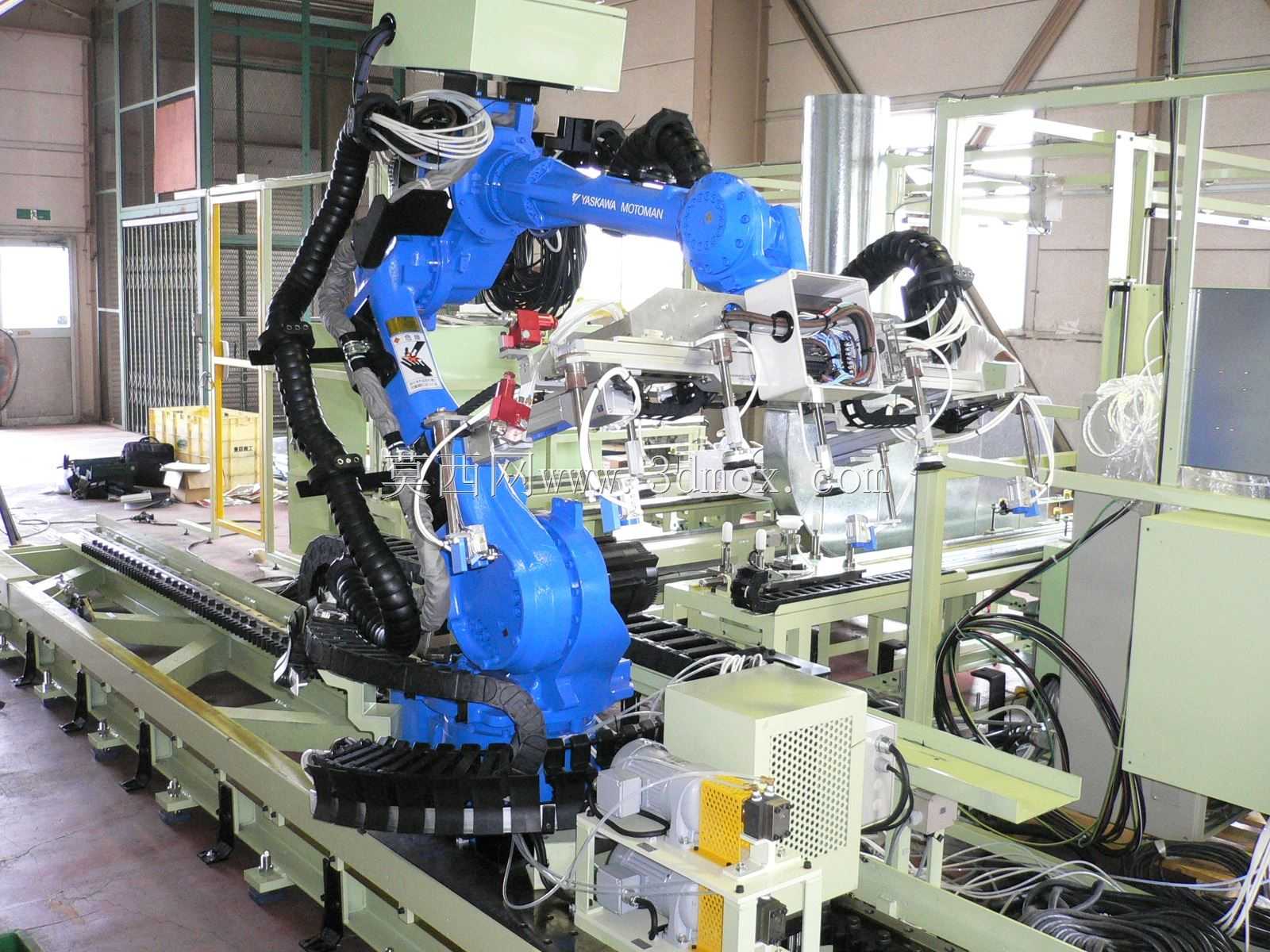

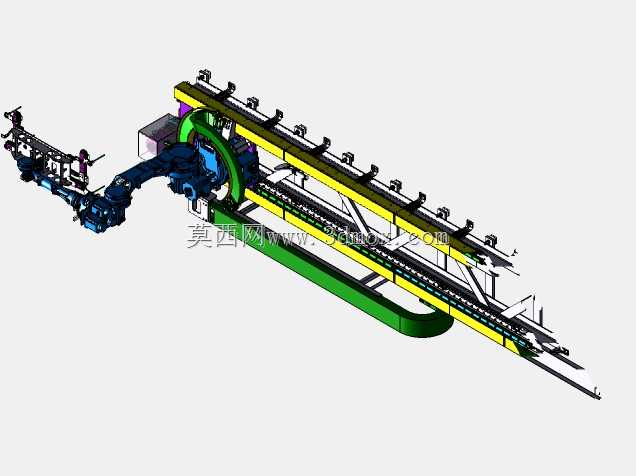

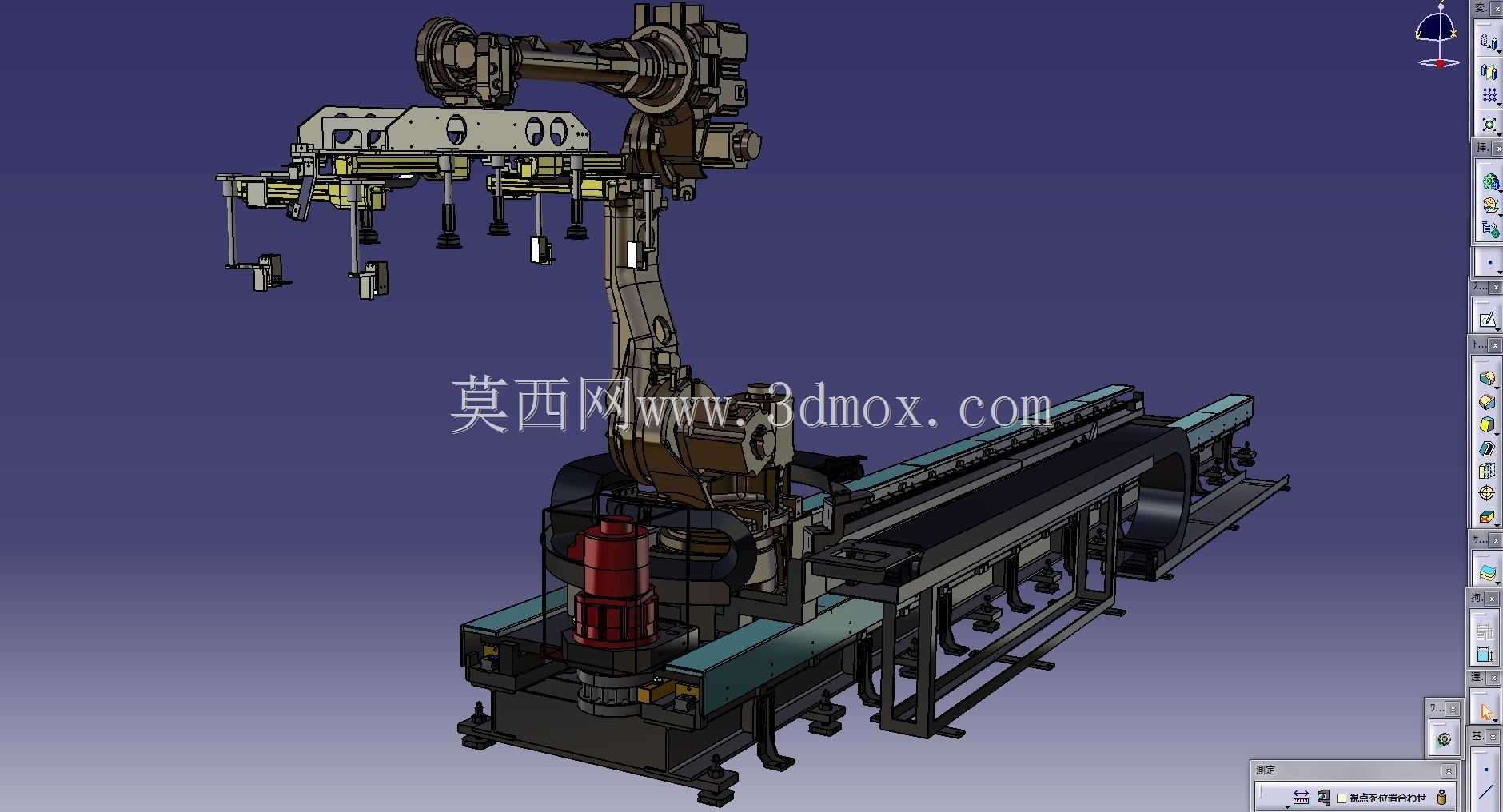

该设备主要应用于汽车整车制造焊装、总装车间的车顶玻璃自动化上料、移栽、对位装配工序，可替代传统人工搬运作业，适配乘用车生产线连续化、高节拍的生产需求，解决大尺寸曲面玻璃人工搬运易磕碰、对位精度差、作业强度高的痛点，可完成玻璃从料架取件、输送线移载到车身预装位的全流程自动化作业，适配多车型混线生产的柔性制造场景。设备整体采用长行程地装行走轴搭配六轴重载工业机器人的结构布局，行走轴沿生产线工位排布方向延伸，可覆盖多个上料、预装工位的作业范围，有效拓展机器人的作业半径，减少单工位机器人的配置数量，降低产线整体投入成本。末端执行器采用多组真空吸盘分布式排布设计，可根据汽车车顶玻璃的曲面轮廓调整吸盘安装位置与吸附角度，保证吸附力均匀分布在玻璃表面，避免单点应力过大造成玻璃形变或碎裂，同时集成到位检测元件，实时反馈吸附状态，防止搬运过程中工件脱落。设计阶段充分考虑产线的安装边界条件，行走轴底座采用可调式地脚支撑结构，可适配车间地面存在的小幅高度差，无需大规模改造地面基础即可完成安装固定；机器人安装座与行走轴滑台采用高强度螺栓连接，保证高速往复运动过程中的结构刚性，减少运行抖动对抓取精度的影响。设备整体走线采用拖链内置布局，将动力线缆、信号线缆、真空气管全部整合在行走轴与机器人本体的走线槽内，避免线缆外露造成的剐蹭、积尘问题，提升长期运行的可靠性。末端执行器与机器人法兰盘采用快换接口设计，可根据不同车型的玻璃规格快速更换适配的吸盘模组，缩短产线换型的调试周期，适配柔性生产需求。设备运行过程中可与产线主控系统实时通讯，根据生产节拍调整行走速度、机器人运动路径与吸盘吸附压力，在保证作业效率的同时兼顾运行安全性，行走轴两端设置机械限位与软限位双重保护，防止滑台超程运行引发设备碰撞，整体作业重复定位精度可满足汽车玻璃装配的对位要求，有效提升产线的自动化水平与产品装配一致性。
