立式混凝土制砖成型设备结构设计

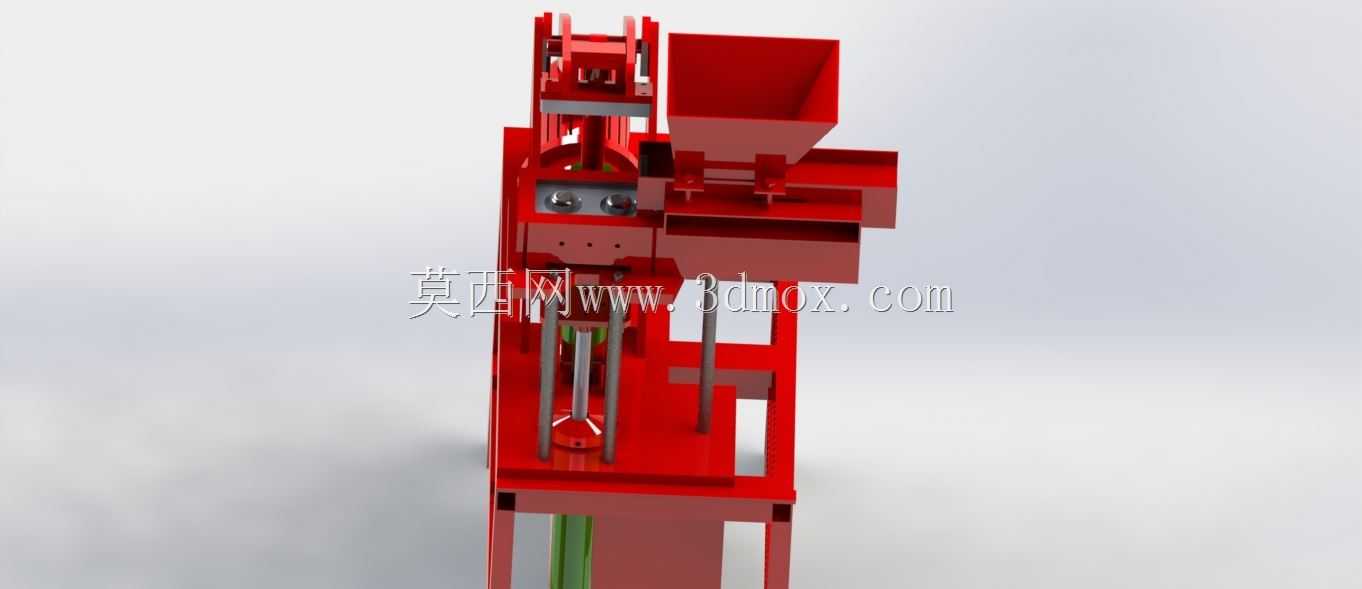

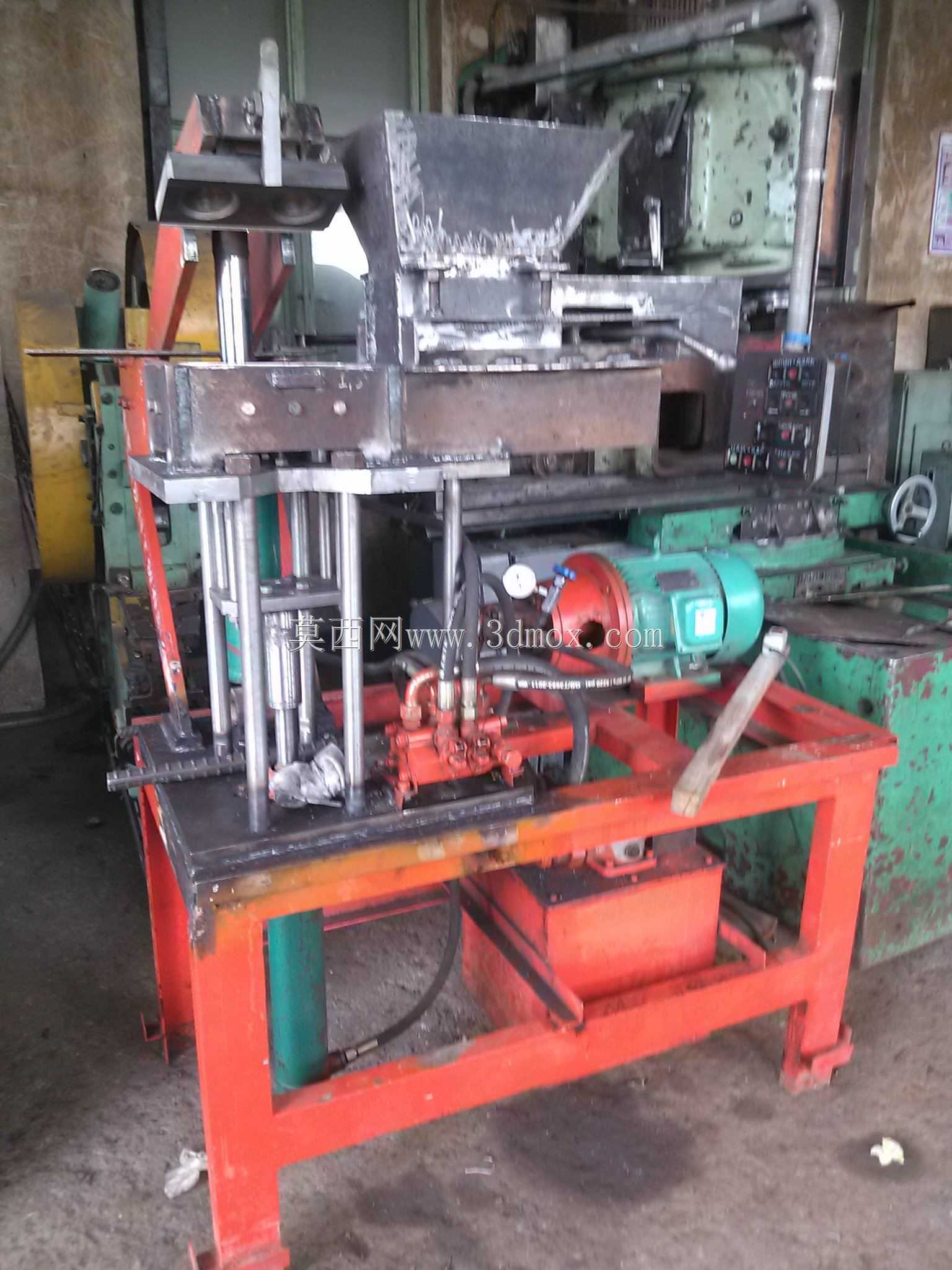

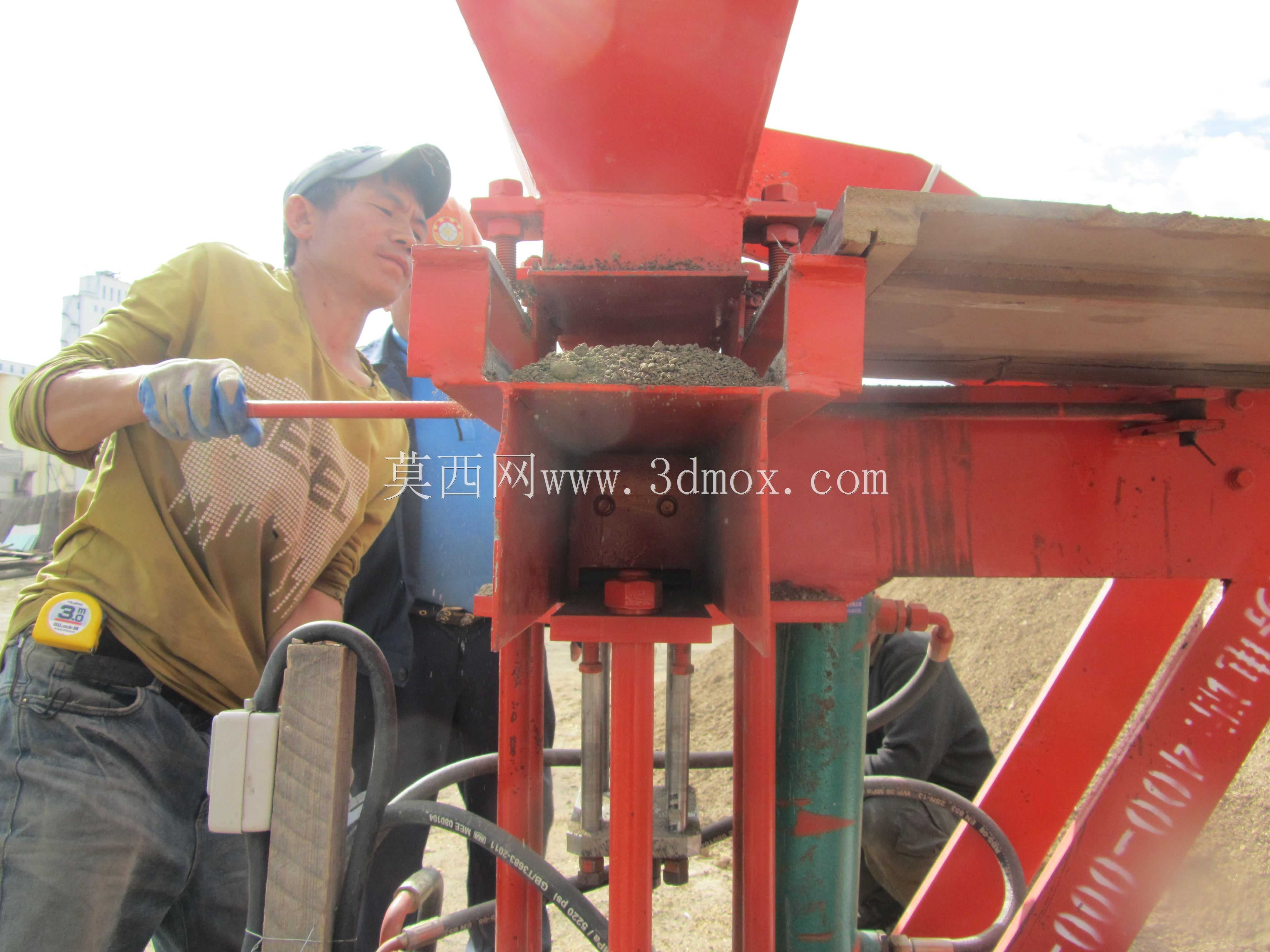

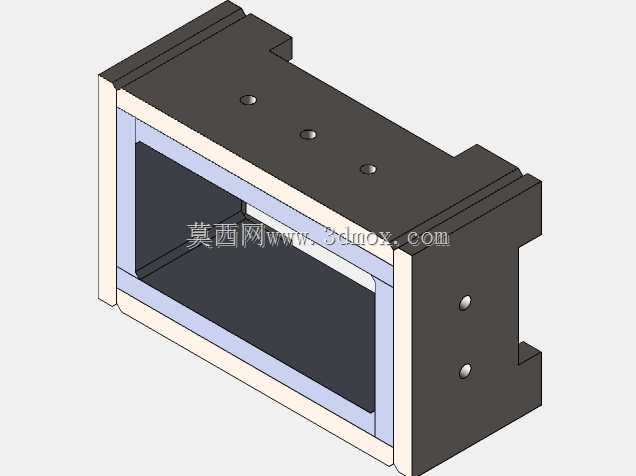

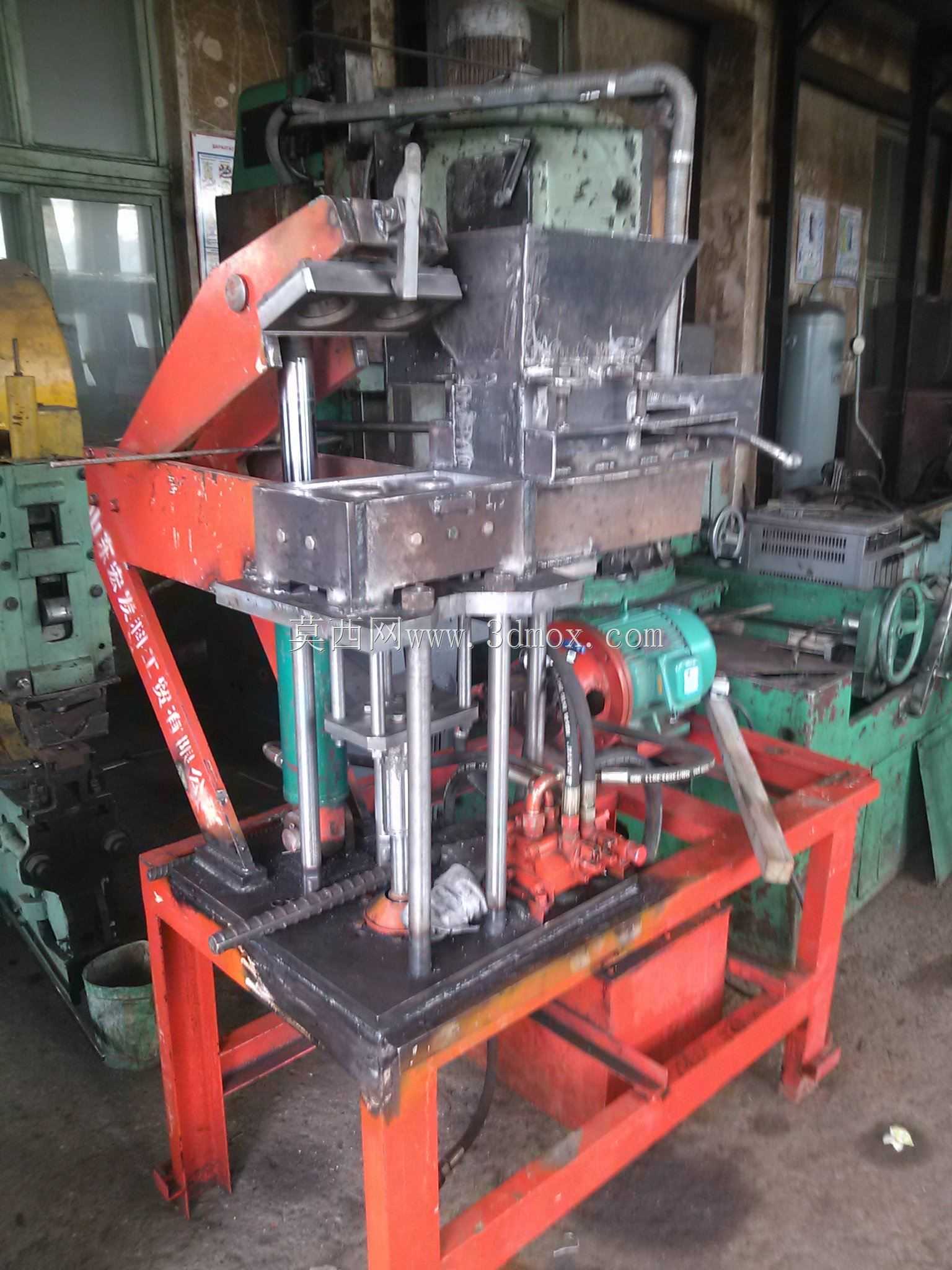

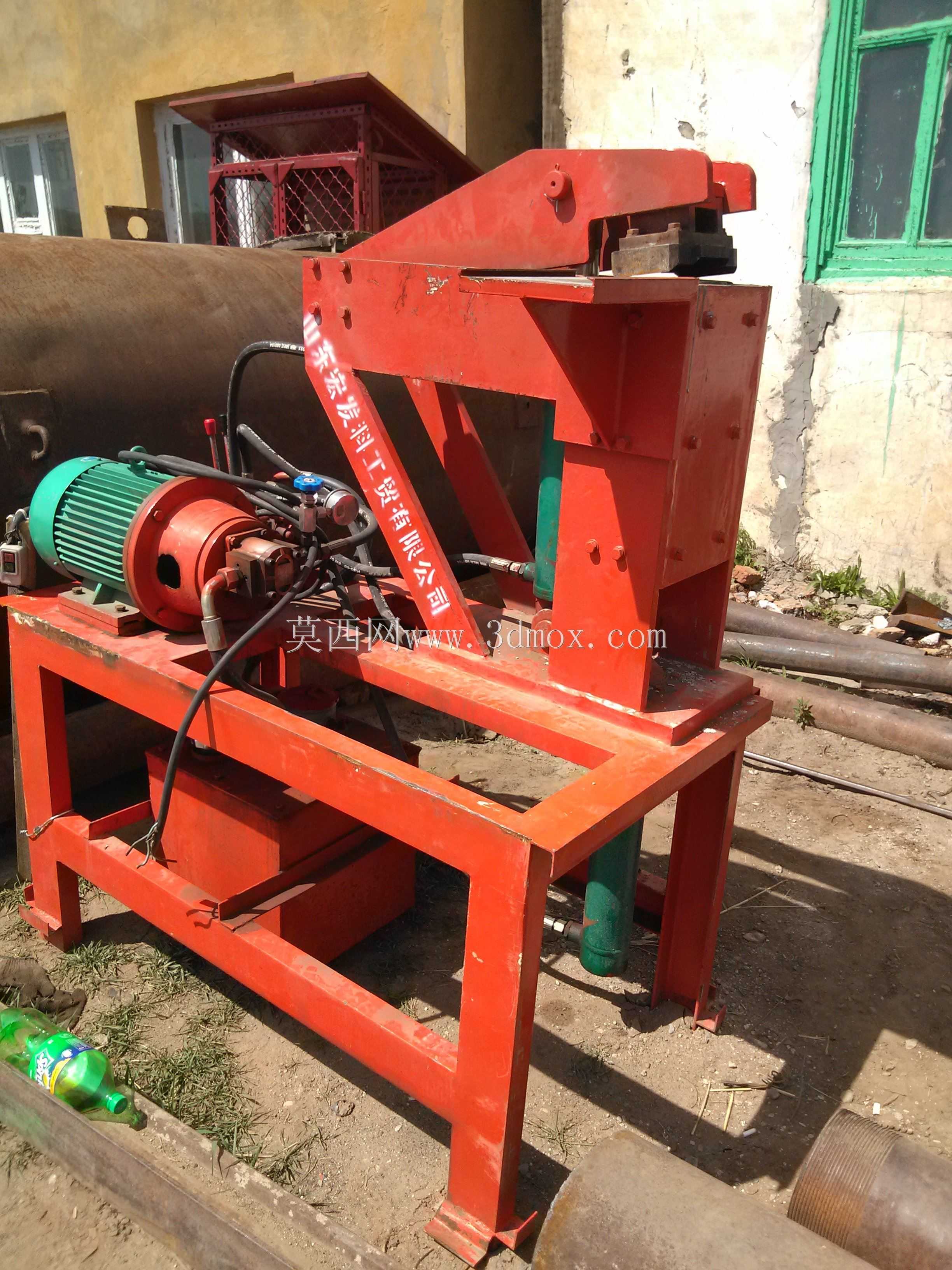

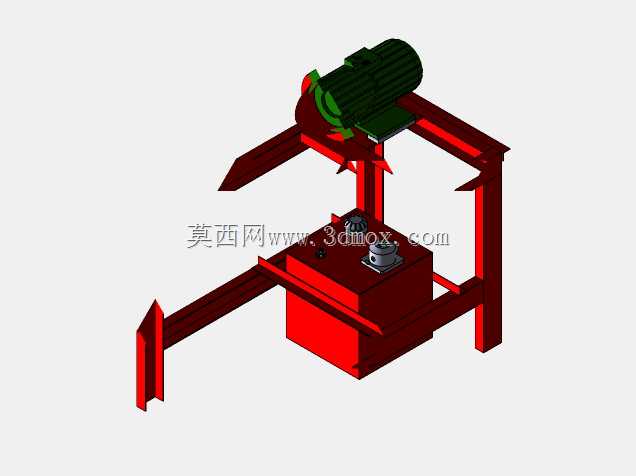

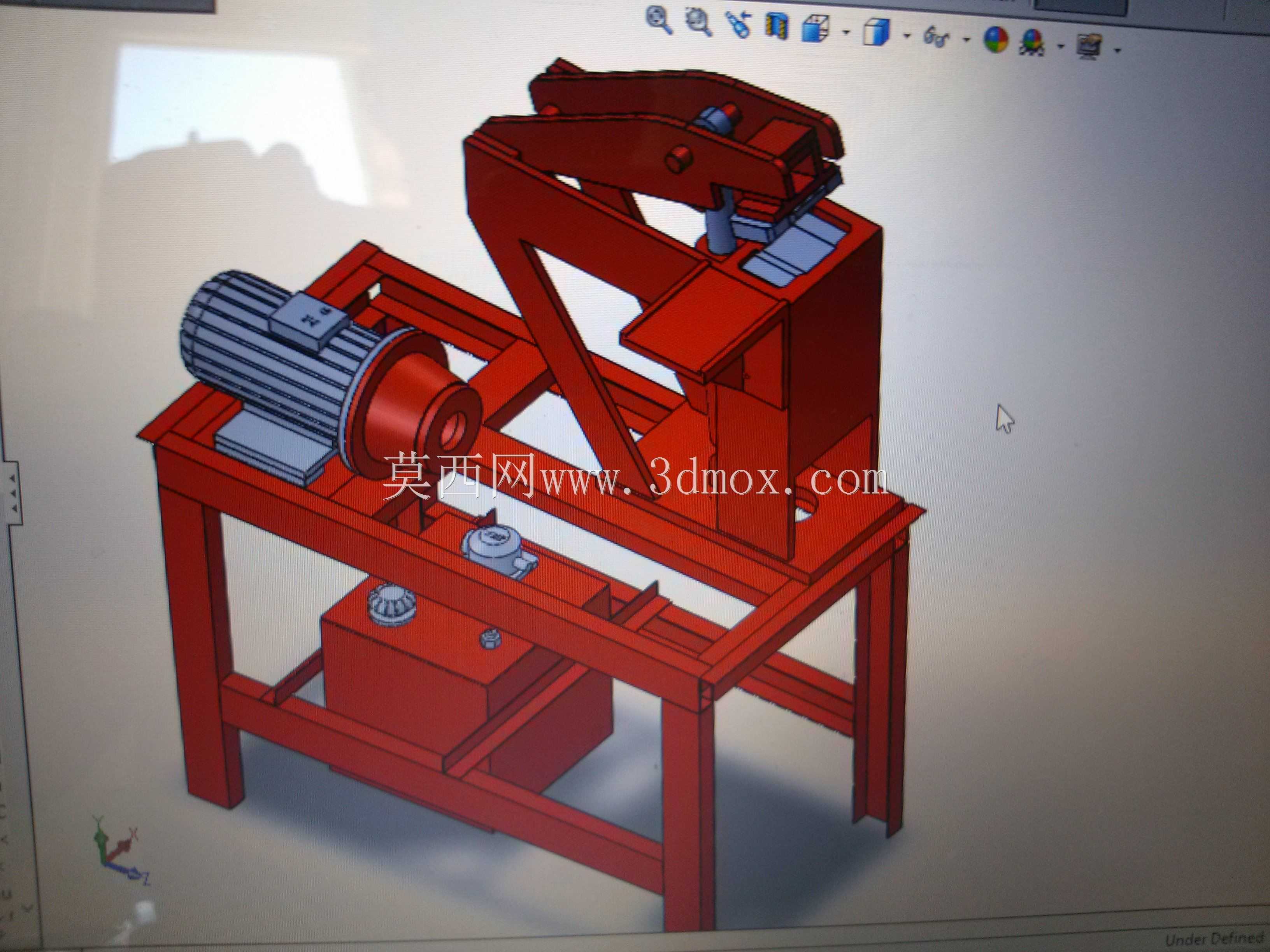

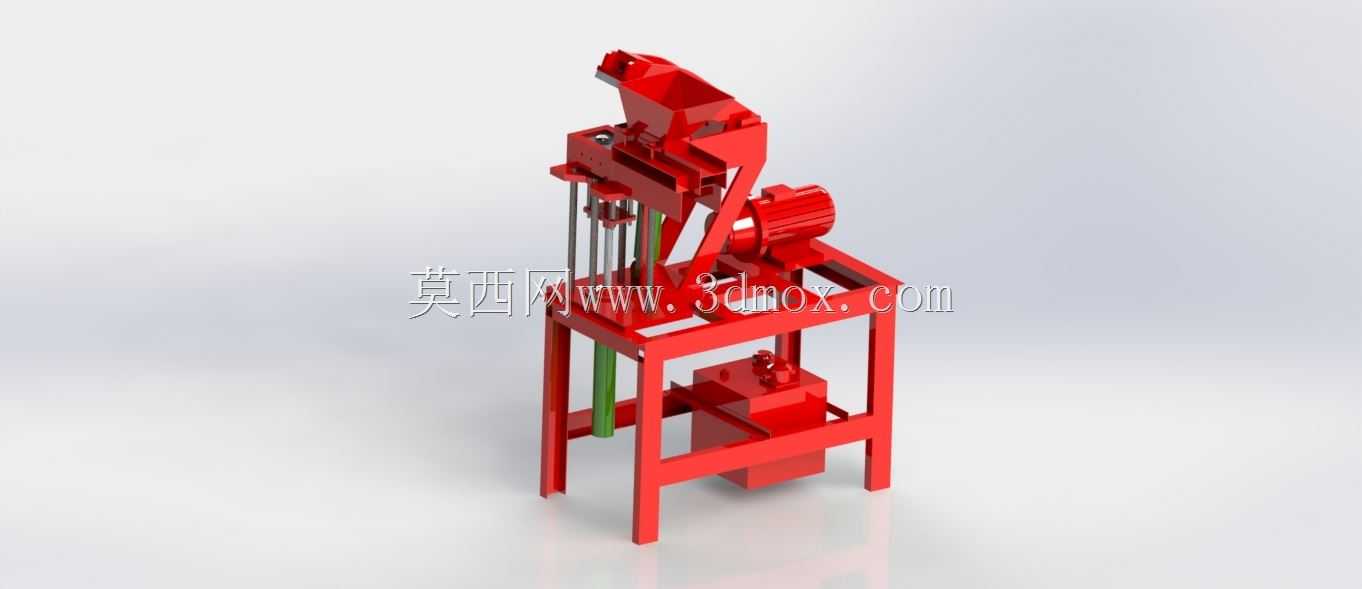

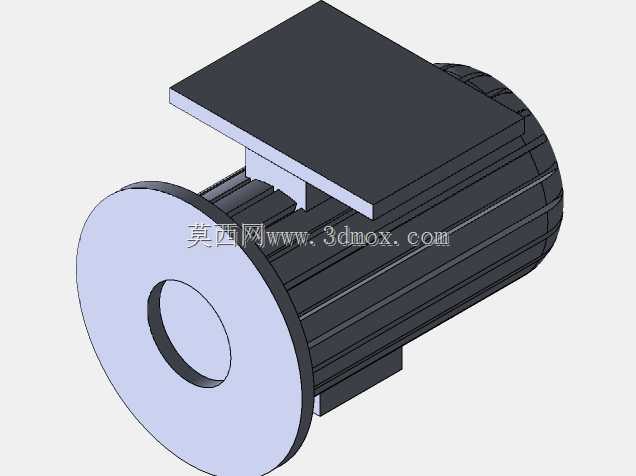

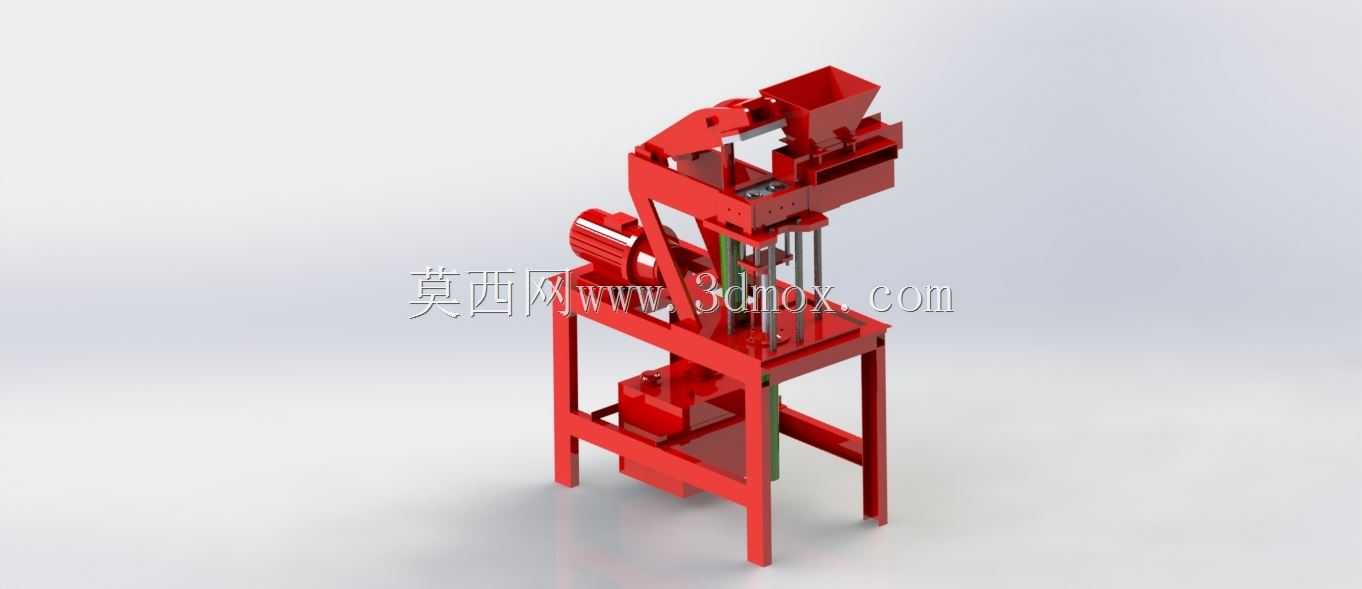

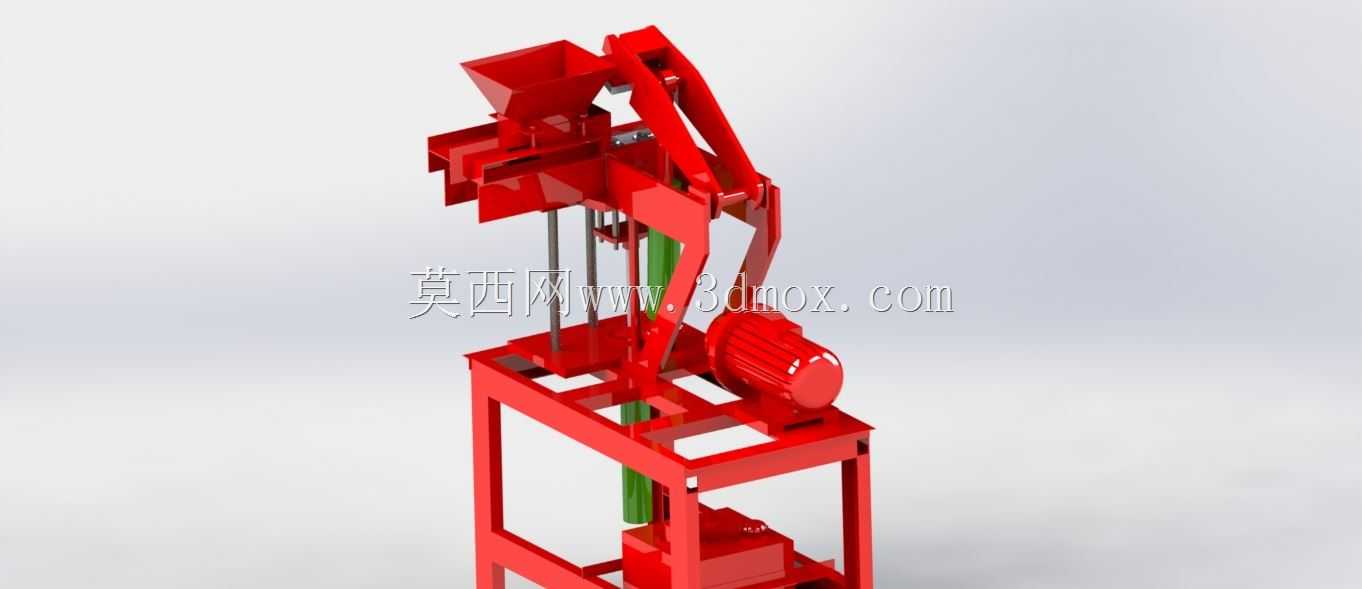

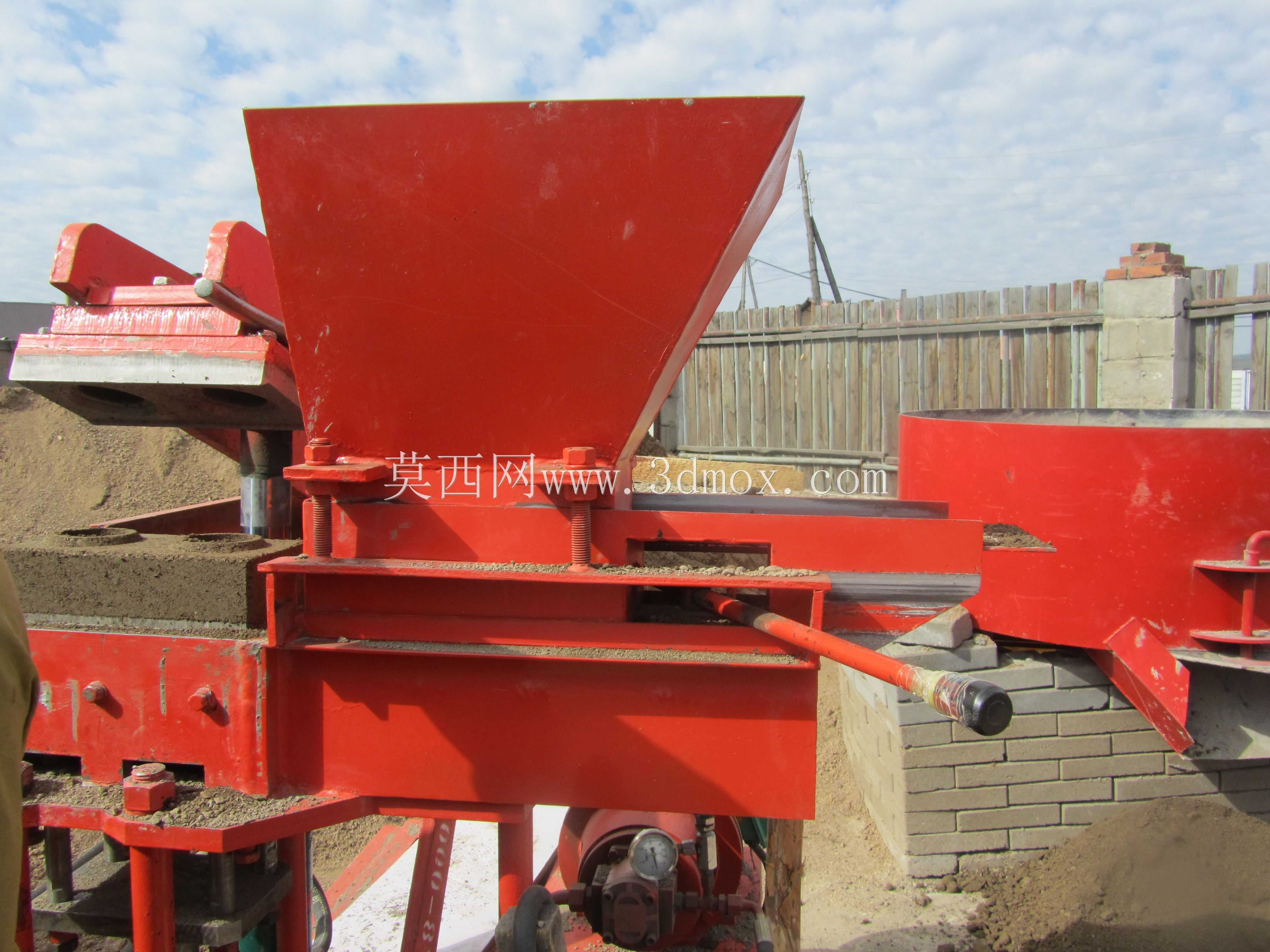

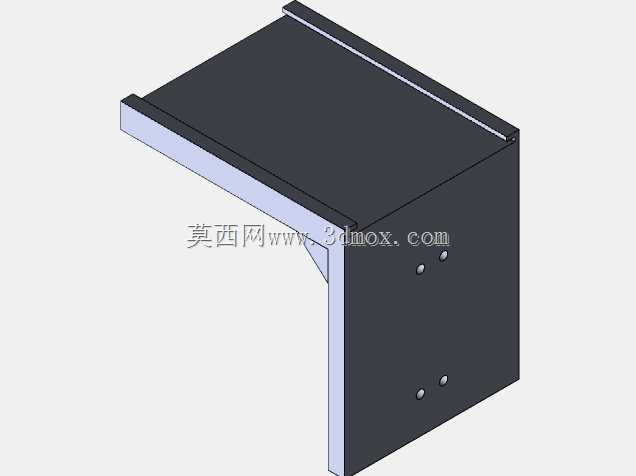

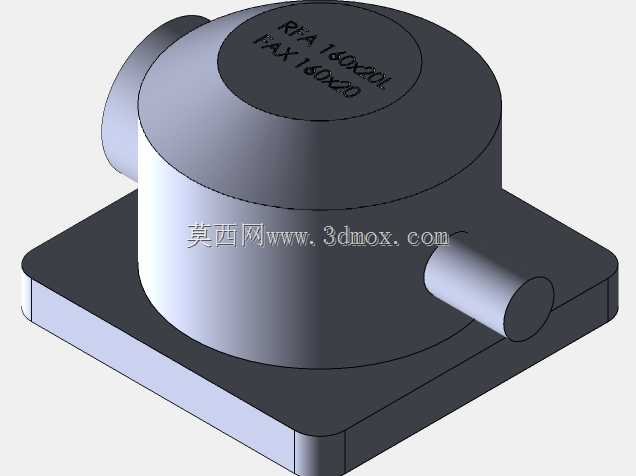

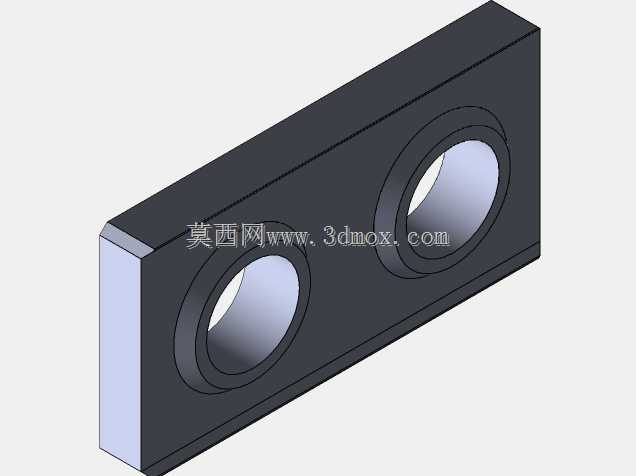

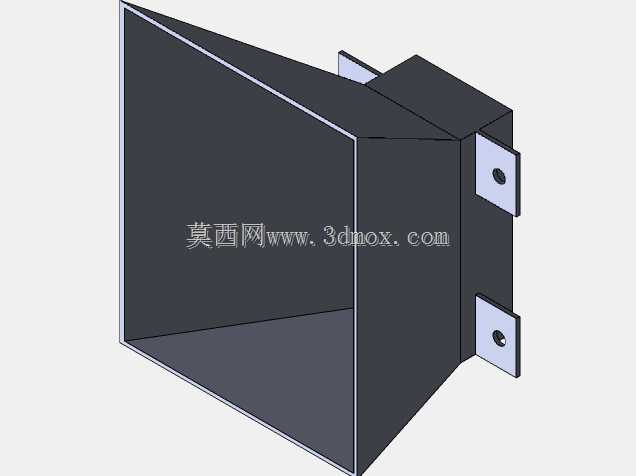

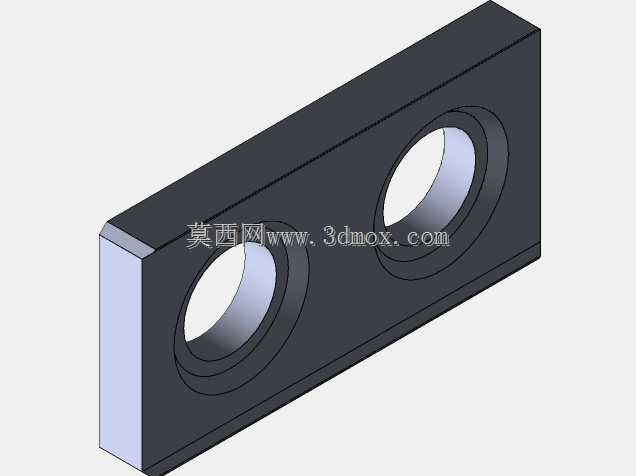

该设备为立式结构的混凝土制砖成型装备，主要应用于中小型建材生产场地、乡镇建材加工点、施工现场临时制砖作业场景，可将搅拌均匀的混凝土混合料压制成标准规格的砌块砖，适配实心砖、多孔砌块等多种常见民用建材砖型的生产需求，无需复杂的流水线配套即可独立完成单批次砖坯压制作业，适合小规模建材生产、老旧小区改造配套建材就地加工、乡村自建房建材供给等灵活作业场景。设备整体采用框架式立式布局，底部为方管焊接成型的承重机架，作为整台设备的安装承载基础，机架底部预留有地脚安装孔位，可直接固定于硬化后的混凝土地面，安装边界要求地面平整度误差不超过5mm，周边预留不小于800mm的操作维护空间，设备整体占地尺寸紧凑，无需超大厂房空间即可部署。上部的进料斗采用倒锥形收口设计，可顺畅承接混合完成的混凝土物料，避免物料架桥堵塞，物料进入模腔后，通过曲柄连杆机构带动压头完成垂直方向的压制成型动作，配套的驱动电机布置于机架侧方，通过传动结构将动力传递至压制执行端，传动路径短、动力损耗低，压合过程中压力传递稳定，可保证砖坯成型密度均匀，减少缺角、开裂等成型缺陷。设备的导向立柱采用精加工圆钢材质，表面做硬化处理，压头运行过程中沿立柱垂直升降，可避免压头偏移导致的砖坯厚度不均问题，模腔位置可根据生产需求快速更换对应规格的模具，切换不同砖型生产时无需大幅拆解设备主体结构，降低换型的时间成本。设计过程中重点优化了受力结构的强度，机架焊接位置做了加强筋处理，可承受压制过程中的交变载荷，避免长期使用后机架变形，同时将驱动部件与压制作业区做了物理分隔，减少混凝土物料飞溅对传动部件的磨损，日常维护仅需定期对导向部位加注润滑脂、检查传动部件紧固状态即可，运维难度较低，适配一线作业人员的操作维护能力。设备的出料位置预留了砖坯输送的对接空间，可搭配简易输送带将成型后的砖坯直接输送至养护区域，减少人工搬运的工作量，整体结构没有冗余设计，所有部件均服务于混凝土压制成型的核心功能，兼顾了作业稳定性与部署灵活性。
