移动式小型磨边作业设备结构设计

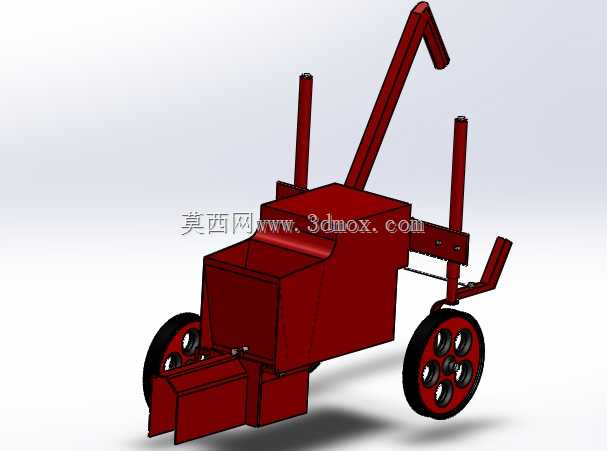

　　这款轮式移动磨边设备的设计，最初是针对零散加工场景下的工件边角处理需求展开的，在建材加工、小型五金件修磨、现场装修作业这类场景中，固定工位的磨边设备往往受限于安装位置，无法适配多作业点的灵活加工需求，而手持打磨设备又存在加工精度不足、劳动强度大的问题，这款设备的结构设计恰好填补了这一使用场景的空白。从功能布局来看，设备主体采用箱式承载结构，上部预留的动力安装位可适配不同功率的磨削动力头，前端探出的作业端可根据加工需求更换不同粒度的磨轮，适配石材毛边打磨、金属构件飞边去除、板材边缘倒角等不同的加工作业。行走部分采用双轮支撑结构，搭配后部的支撑扶手，作业时可下压扶手让前端作业端贴合加工面，转移时可翘起作业端依靠两轮推行，

　　无需额外吊装或搬运设备，单人即可完成设备的转场与就位，适配车间内跨工位作业、户外现场加工等无固定安装条件的使用场景。设计过程中优先考虑了作业时的稳定性，主体箱体内部预留了配重安装腔，可根据加工时的磨削力大小填充配重块，避免大进给磨削时设备出现翘头或移位的问题；两侧设置的竖向立柱一方面作为扶手的延伸支撑，另一方面可加装防护挡板，阻挡磨削过程中飞溅的磨屑与冷却液，提升作业安全性。设备的安装边界充分考虑了狭小空间的通过性，整体宽度控制在常规车间通道、室内门洞的通行尺寸范围内，长度方向在收起作业端后可满足普通货运电梯的搭载要求，无需拆解即可完成多层建筑内的转场运输。磨削作业端的高度调节采用滑轨式结构，

　　可根据待加工工件的高度调整磨轮的作业位置，调节行程覆盖从地面放置的板材到台架上放置的中小型构件的加工高度范围，无需额外垫高工件或调整设备放置位置。动力传输路径采用短轴直连设计，减少了中间传动环节的功率损耗，同时降低了传动结构的故障概率，日常维护仅需定期检查磨轮磨损情况与行走轮的轴承润滑状态即可，无需复杂的拆解保养。设备前部设置的集料槽可收集磨削产生的废屑，避免磨屑散落污染作业场地，针对湿式打磨场景，集料槽还可预留冷却液回流接口，搭配小型循环泵实现冷却液的回收复用，减少加工过程中的耗材消耗。从结构强度设计来看，主体框架采用矩形钢管焊接成型，受力集中的磨轮安装座、扶手连接位置均做了加强筋处理，可承受常规磨削作业中的交变载荷，

　　避免长期使用后出现结构变形或焊缝开裂的问题。行走轮采用实心橡胶轮结构，适配车间水泥地面、装修现场的粗糙地面等不同路况，推行过程中无爆胎风险，轮体的承载能力匹配设备满配状态下的总重量，长期使用不会出现轮体变形的问题。设备的操作位置设置在扶手端，操作人员可在推行过程中控制设备的进给速度，同时观察磨轮与工件的贴合状态，相比固定磨边设备的操作视角更灵活，可针对工件的不规则边角做适应性的进给调整，加工异形构件边缘时的适配性更强。
