同轴式双输出减速动力总成结构

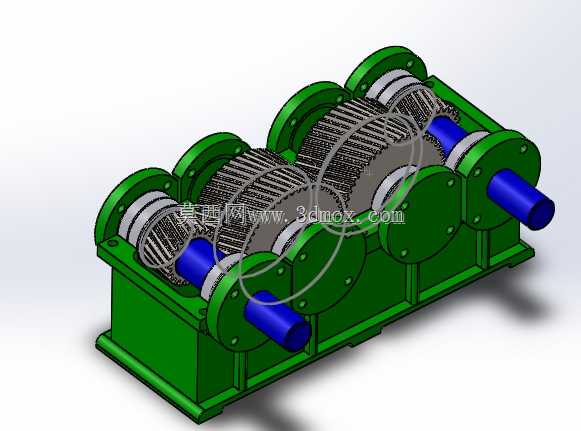

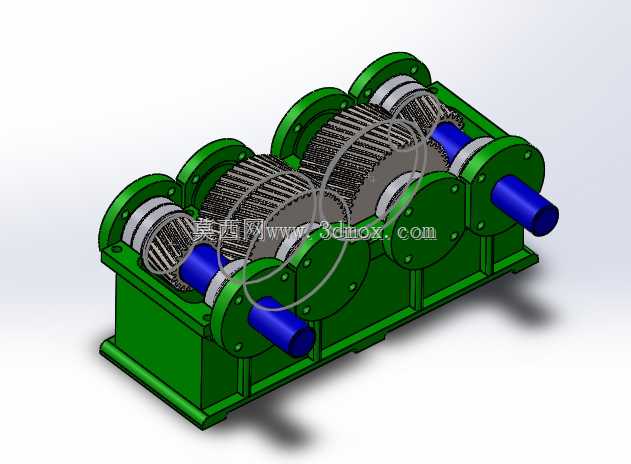

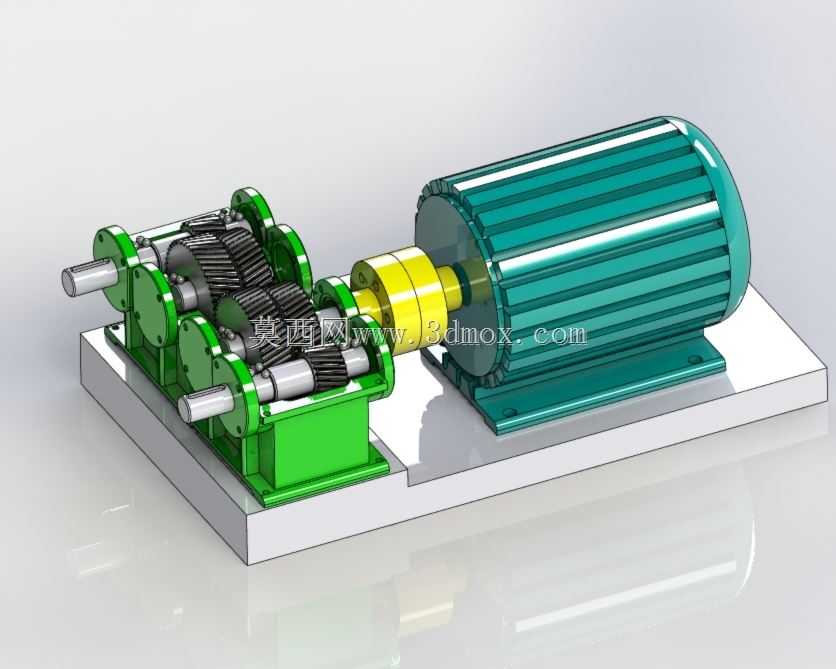

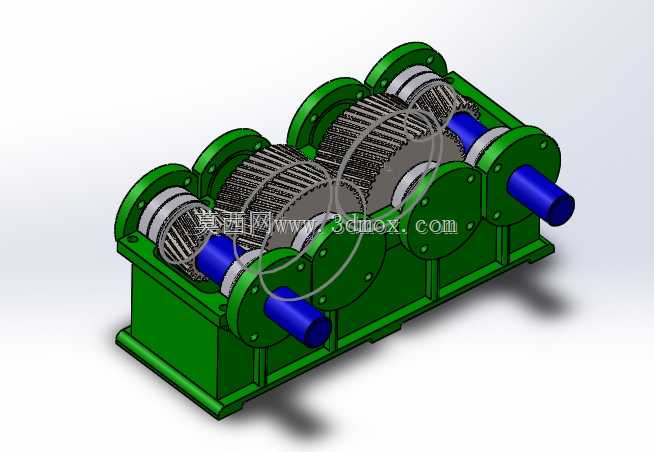

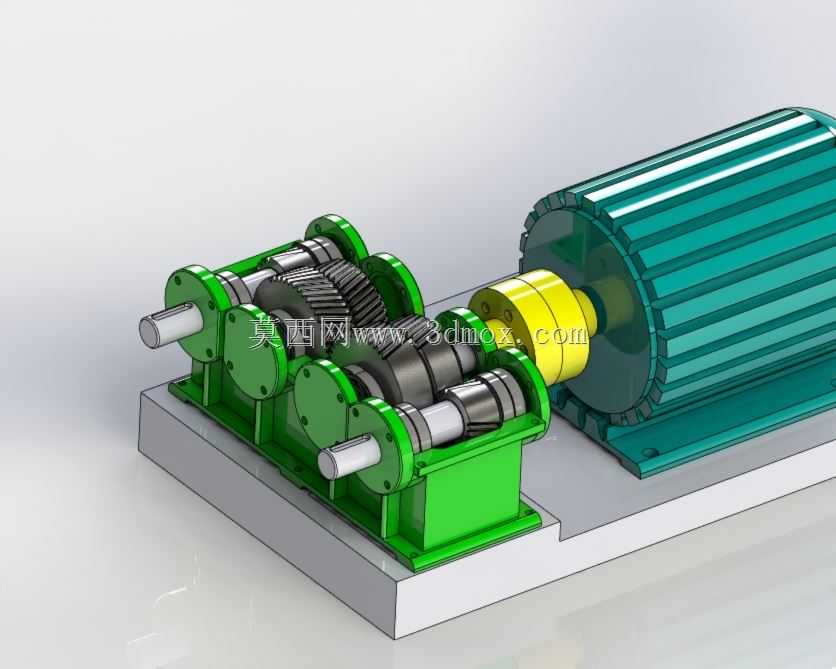

　　这套传动结构在常规输送线、小型物料加工设备、轻工包装产线的动力段应用十分普遍，核心作用是匹配驱动电机的高转速输出特性，将原动机的高转速低扭矩输入，转化为作业端需要的低转速大扭矩动力，同时通过双输出轴的结构设计，可同时为两个对称布置的作业辊、传动轮提供同步动力，省去额外加装分动结构的成本与安装空间。从结构布局来看，驱动电机通过法兰直连的方式与减速箱体输入端对接，中间采用弹性联轴器做缓冲补偿，可抵消电机轴与减速箱输入轴的微小同轴度误差，避免长期运行出现轴系啃咬、轴承偏磨的问题。减速箱内部采用多级圆柱斜齿轮啮合传动，相比直齿轮传动，斜齿轮的啮合重合度更高，传动过程更平稳，运行噪音更低，承载能力也更强，适合中低速连续运转的工业作业场景。

　　箱体采用剖分式设计，上下箱盖通过定位销与螺栓紧固，既保证了齿轮啮合腔的密封性能，也方便后期检修时拆解检查齿轮磨损、轴承游隙情况，箱体内预留有标准的润滑油腔与注油、排油接口，齿轮啮合时可通过油浴润滑带走啮合产生的热量，同时在齿面形成均匀油膜降低磨损速率。输出端采用双侧平行轴伸出设计，两个输出轴的中心距、轴径、键槽尺寸均做了统一标准化设计，可直接匹配标准规格的链轮、同步带轮或者联轴器，不需要额外做轴头改制。安装底座采用一体化铸造成型的共用底板，电机与减速箱的安装定位面在底板上一次加工成型，安装时不需要现场反复调整同轴度，只需要将底板通过地脚螺栓固定在设备机架的预设安装位即可，底板上的安装孔采用长圆孔设计，可适配小范围的安装位置偏差，

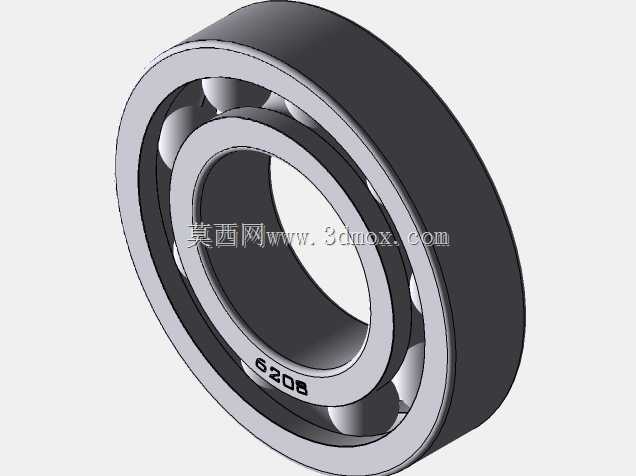

　　降低现场安装的调试难度。从设计逻辑上，这套结构优先考虑了通用场景的适配性，齿轮参数的选取兼顾了常规工况下的传动比需求与承载冗余，轴系的支撑均采用深沟球轴承搭配推力轴承的组合，可同时承受径向传动负载与少量轴向窜动载荷，避免齿轮啮合时的轴向力直接作用在端盖密封件上，延长密封件的使用寿命。箱体外部的加强筋布置在轴承座对应位置与箱体受力集中的拐角处，既可以提升箱体的整体刚性，避免满负载运行时箱体出现形变导致齿轮啮合间隙变化，也能增加箱体的散热面积，帮助润滑油腔的热量更快散发到外部环境中。输入端的联轴器采用带缓冲胶圈的结构，可吸收电机启动瞬间的冲击载荷，避免启动扭矩直接冲击齿轮齿面造成崩齿损伤，

　　同时也能补偿设备运行过程中因为温升导致的轴系微量伸长。在实际选型适配时，可根据作业端需要的输出转速、额定扭矩调整齿轮的模数与齿数组合，不需要改动箱体的外部安装尺寸与接口规格，就能覆盖一定功率区间的动力需求，这种模块化的设计思路也能减少生产端的铸件、加工工装种类，降低生产制造成本。双输出轴的设计尤其适合对称布置的传动场景，比如皮带输送机的两端驱动辊、小型搅拌设备的双向搅拌轴、包装设备的同步送料辊，单套动力总成即可同时驱动两个作业端，保证两端的转速完全同步，不会出现因为两套动力驱动导致的转速差、动作不同步问题。整个结构的安装边界做了充分的紧凑化设计，电机与减速箱沿轴向直线布置，横向占用空间小，可直接安装在设备机架的侧边或者底部预留的狭窄安装位内，不需要额外预留过大的检修操作空间，日常维护只需要定期检查润滑油油位、更换密封件即可，维护成本较低。
