双轮手推式物料搬运老虎车结构设计

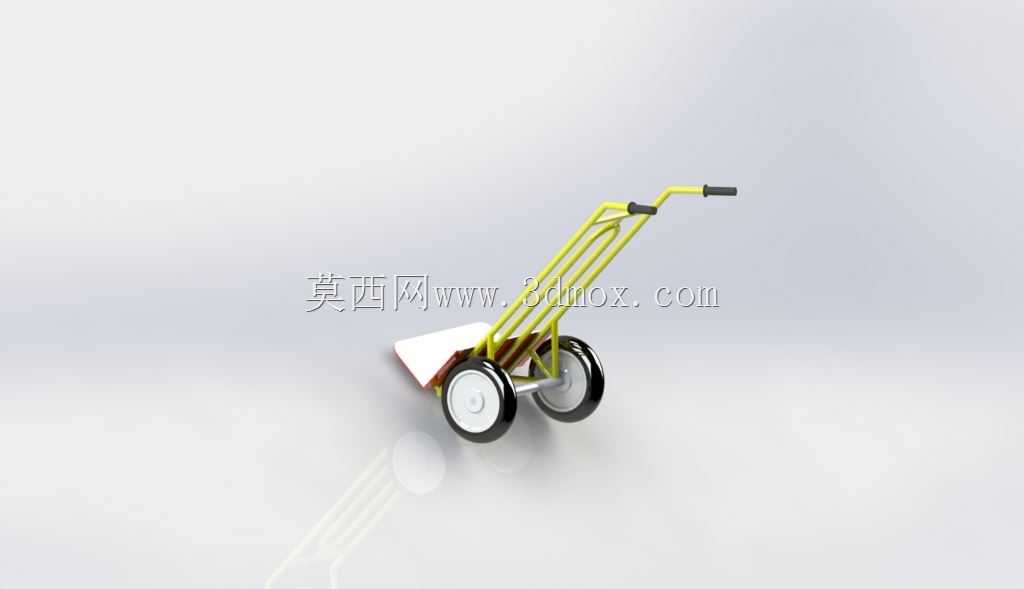

　　这款双轮手推搬运车是仓储物流、车间物料周转场景中极为常见的轻型人力搬运器具，日常作业中常被一线作业人员称为老虎车，主要用于短距离转运箱装货物、袋装原料、小型工件等载荷，适配厂区内部通道、仓库货架间巷道、商铺卸货点等狭窄作业空间，相比平板手推车具备转向灵活、占用通行宽度小、可适配台阶类小幅高差地形的优势。

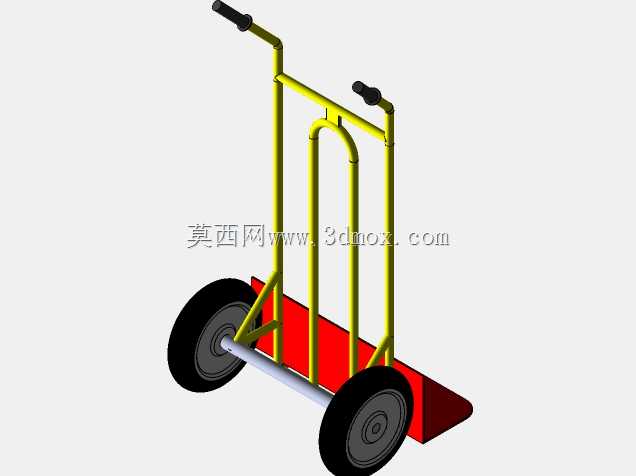

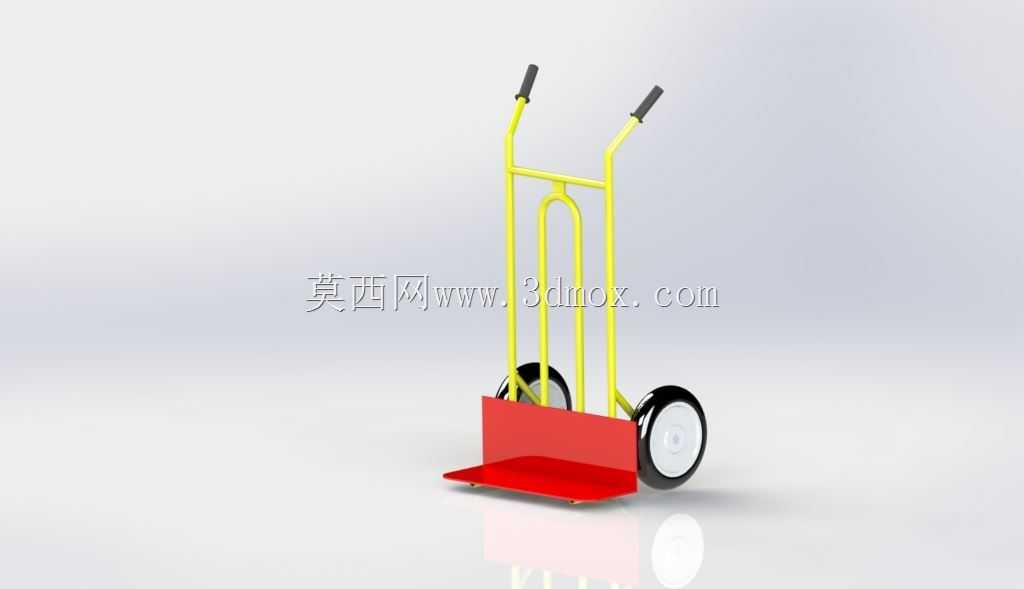

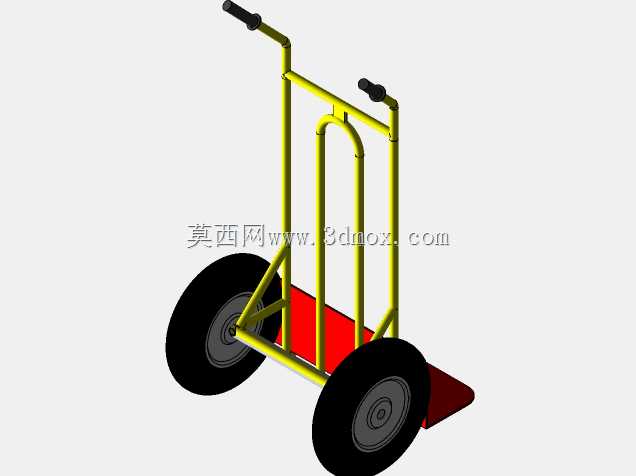

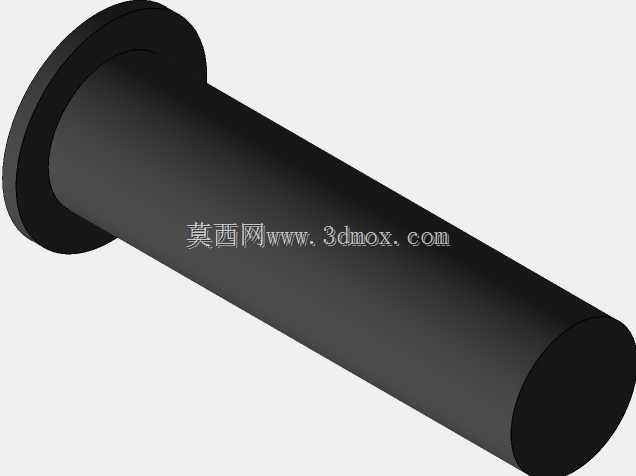

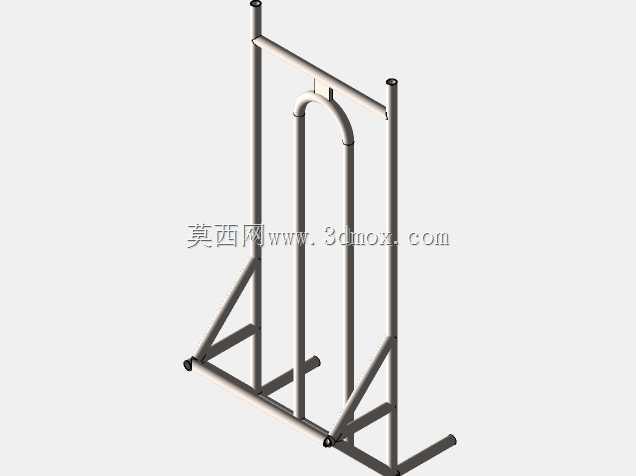

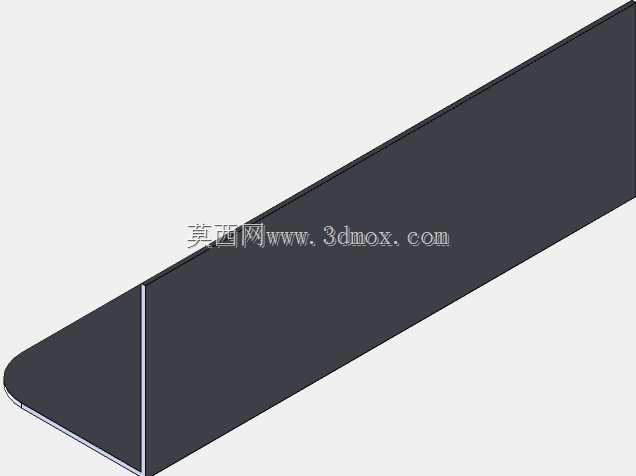

　　从结构设计逻辑来看，整车采用分体式受力架构，下部承载托板为弯折成型的钢板结构，前端做圆弧收边处理，避免铲入货物底部时剐蹭包装或工件表面，托板与竖直推把框架采用焊接方式连接，焊缝沿管件结合面满焊处理，保障重载状态下的结构强度，避免长期使用后出现焊缝开裂、框架变形的问题。推把部分采用圆管弯折成型，整体呈U型对称结构，上部握持位置套有防滑橡胶握套，握套表面做防滑纹理处理，作业人员握持时可避免手心出汗打滑，推把的弯折角度经过人体工程学校核，直立推行状态下握持高度适配多数成年作业人员的手臂自然下垂抬起高度，减少长时间推行的腰部与手臂疲劳感。

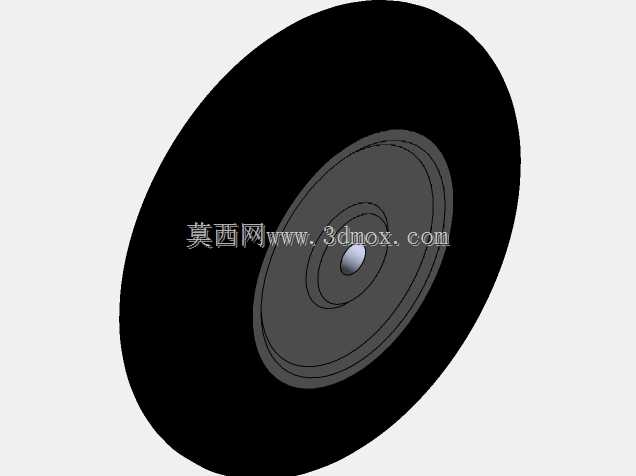

　　行走部分采用两个实心橡胶轮搭配金属轮毂的结构，轮轴贯穿推把下部的安装孔位，两侧采用开口销配合平垫做轴向固定，既保障轮子转动的同轴度，也方便后期磨损后快速更换轮组；实心橡胶轮无需充气，不存在爆胎、漏气风险，适配厂区地面存在铁屑、焊渣、碎料的复杂工况，轮面宽度经过匹配设计，推行时不会轻易卡入地面伸缩缝、排水沟格栅缝隙中。整车框架表面采用喷塑处理，黄色的推把框架与红色的承载托板形成高对比度配色，在车间复杂作业环境中具备更高的辨识度，减少作业时被其他设备剐蹭的概率。

　　从安装边界与尺寸适配角度来看，承载托板的进深尺寸适配常规标准纸箱、编织袋的底部支撑宽度，放置货物时重心自然落在轮轴靠前位置，推行时只需施加很小的下压力即可将托板抬起，不会出现重心靠后导致的翘头、货物倾翻问题；整车的最大宽度控制在两轮外侧间距范围内，可顺利通过常规宽度的防火门、仓库通道门，推把上部的宽度略窄于轮距，在狭窄空间转向时不会出现推把剐蹭两侧障碍物的情况。设计过程中对整车的受力点做了针对性强化，轮轴安装位置的管件内部加衬了加强衬套，避免长期重载状态下管件被轮轴挤压出现变形；托板下部与推把结合的位置焊接有三角形加强筋，分散托板承载时的应力，避免托板受重载后向下弯折变形。

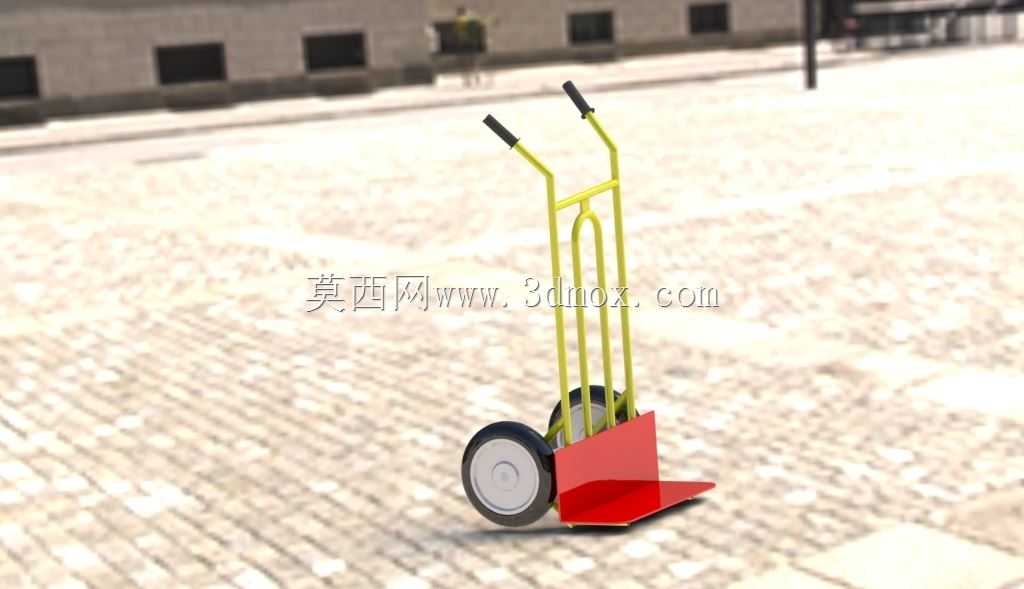

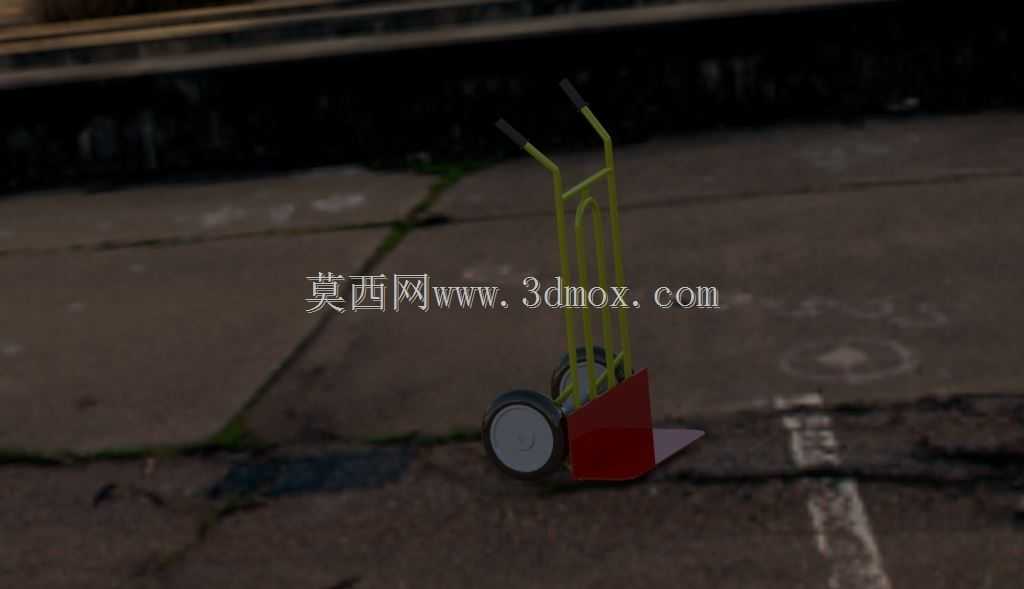

　　实际使用场景中，这款搬运车可适配从原料仓到生产工位的半成品转运、成品从包装工位到成品仓的短驳、装卸货时从车辆尾部到仓库内部的货物转运等多种作业环节，相比大型搬运设备无需动力源、操作门槛低，新入职作业人员无需专门培训即可上手使用，日常维护仅需定期在轮轴位置加注润滑脂、检查握套是否松动即可，维护成本极低。结构建模过程中对各个管件的弯折半径、钢板的折弯角度、焊缝的预留位置都做了精准还原，所有配合位置的尺寸公差都按照实际钣金加工、圆管弯折工艺的常规精度设置，可直接用于钣金加工下料参考、工装夹具设计匹配，也可作为物流园区场景搭建、车间作业仿真的配套设备模型使用，模型中各个部件为独立可编辑结构，可根据实际使用需求调整托板尺寸、推把高度、轮子直径等参数，适配不同载荷等级、不同作业场景的定制化设计需求。
