双头定心钻孔加工刀具结构设计

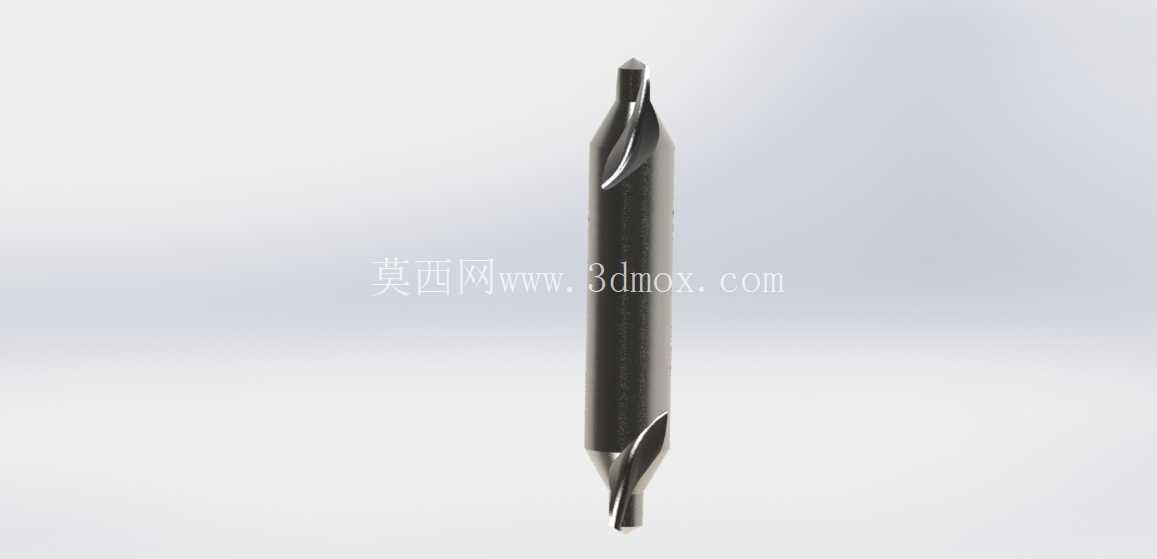

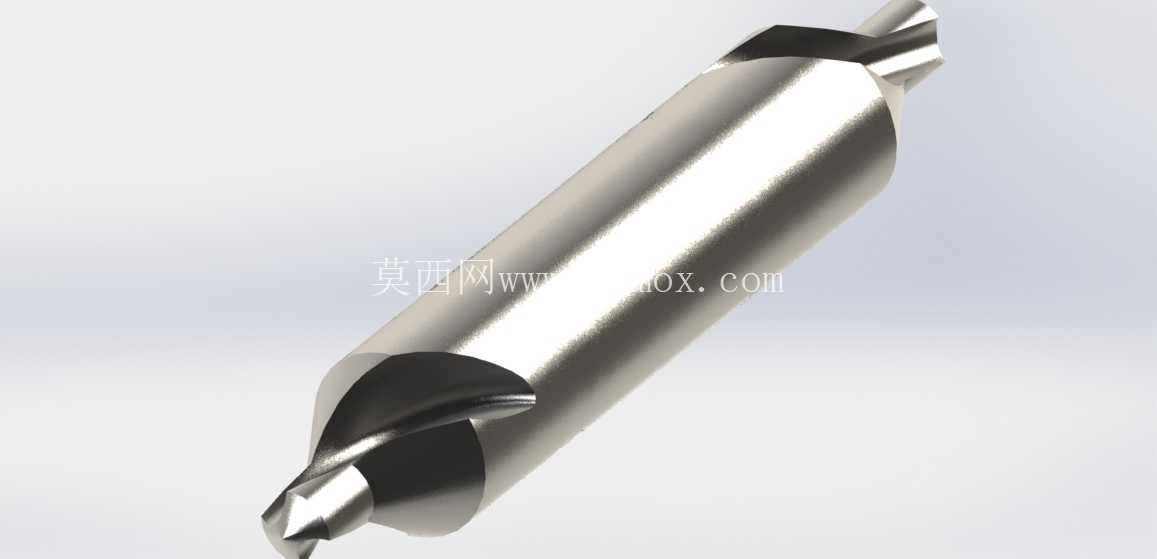

　　这款孔加工刀具采用双头对称式结构设计，核心解决常规单头中心钻在批量加工场景下换刀频次高、小直径钻尖易崩损的痛点，在普通车床、立式加工中心、台式钻床的孔加工工序中都能适配。从实际加工场景来看，不管是轴类零件端面的中心孔定位、模具钢坯的预钻孔引导、还是钣金件的初孔定位，这款刀具都能稳定完成作业，尤其适合中小批量零件的多工位加工，一次装夹刀具即可完成两端面的定心钻削，减少刀库换刀的空行程时间，也能降低刀具库存的备库品类。刀具主体采用整体硬质合金棒料磨削成型，工作段的钻尖部分做了双后角设计，第一后角取8度，主要保证钻尖切入工件时的锋利度，降低轴向进给力，第二后角取15度，避免刀具后刀面与已加工孔壁发生摩擦刮蹭，减少加工面的粗糙度值。

　　中间的圆柱导向段与钻尖保持严格的同轴度，圆柱度公差控制在0.005mm以内，在钻削过程中能起到导向支撑作用，避免钻尖受径向切削力偏移，保证孔位的位置度精度，尤其是在斜面、曲面上钻孔时，导向段能有效抑制钻尖滑移，防止孔位偏斜。两端的钻尖采用相同的几何参数设计，一端钻尖磨损后可直接将刀具调头装夹继续使用，不需要重新对刀，因为刀具总长和两端工作段的悬伸长度做了对称设计，调头后Z向坐标偏移量仅为刀具总长的差值，批量加工时能大幅减少换刀辅助时间。刀具的装夹段采用h6级公差的圆柱柄，能适配标准的ER弹簧夹头、钻夹头以及液压刀柄，装夹时的夹持长度不小于柄部直径的1.5倍，避免高速钻削时刀具出现甩动、振纹的问题。

　　从切削参数适配来看，加工45号钢时，线速度可控制在25-30m/min，进给量取0.05-0.08mm/r，加工铝合金等有色金属时，线速度可提升至60-80m/min，进给量可适当放大到0.1-0.12mm/r，不需要额外加注特殊切削液，常规乳化液冷却即可满足刀具寿命要求。设计过程中重点考虑了钻尖的强度问题，横刃部分做了修磨处理，横刃宽度控制在0.1mm以内，减小轴向抗力的同时，避免横刃过宽导致的钻尖定心不稳，钻尖的顶角取118度，适配绝大多数常规金属材料的钻削需求，不需要针对不同材料频繁调整刀具角度。排屑槽采用螺旋槽设计，螺旋角取30度，能保证钻削过程中铁屑顺利排出，避免铁屑堵塞在孔内刮伤已加工表面，也能减少铁屑对钻尖的二次磨损。

　　在安装边界上，刀具装夹后悬伸长度不宜超过刀具直径的4倍，过长的悬伸会导致刀具刚性下降，钻削时出现振刀、孔壁出现棱边的问题，对于深孔的定心加工，可适当降低进给速度，保证钻尖的稳定性。实际生产验证中，这款刀具在加工45号钢调质件时，单头钻尖的加工寿命可达到1200个以上的中心孔，调头使用后整体寿命是常规单头中心钻的1.8倍左右，尤其在自动化生产线的加工单元中，能减少刀具更换的停机时间，提升设备的综合稼动率。刀具的刃口部分做了钝化处理，刃口圆角取0.02mm，避免刃口过于锋利导致的初期崩损，提升刀具在断续切削场景下的抗冲击能力，比如在铸钢、铸铁件的表面钻孔时，能有效应对铸件表面的硬质点冲击，减少崩刃的概率。
