带轮组侧装式支撑固定支架结构设计

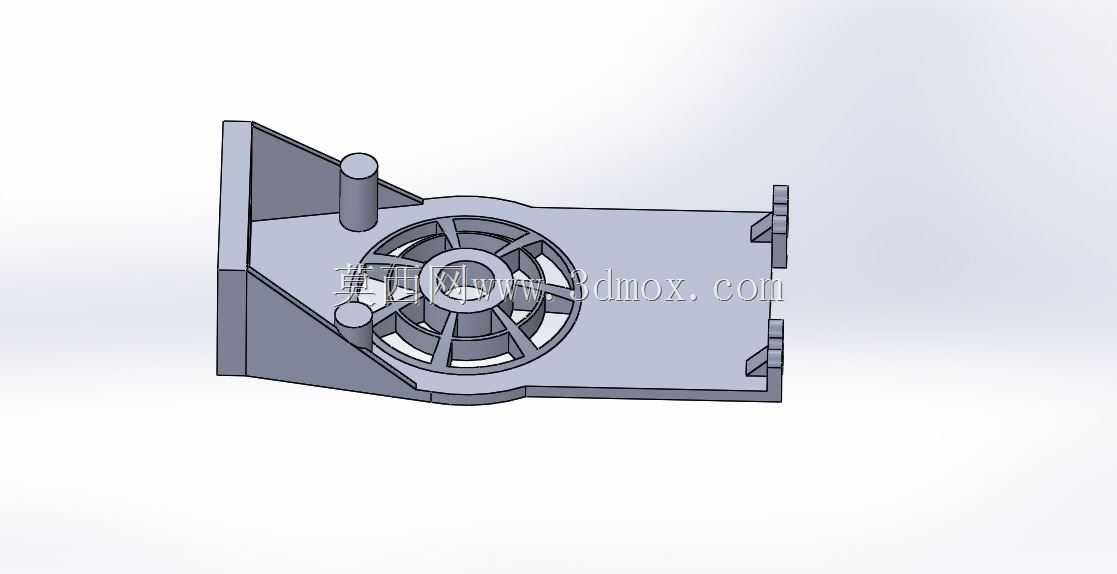

　　该构件属于设备侧装支撑类结构件，主要应用在需要单侧固定轮组、同时预留外接安装接口的小型动力传输或流体导流场景中，常见于小型通风设备侧边动力安装座、轻型输送线端部张紧轮支撑、小型设备外置散热组件的固定支架等工况，可直接通过侧边的安装凸耳与设备主体壁面贴合固定，无需额外设计转接板，减少装配层级。从结构功能来看，主体采用一体化折弯加筋的板式结构，左侧垂直翻边为主要安装基准面，翻边与主体平板之间设置三角形加强筋，抵消轮组运转时产生的径向倾覆力矩，避免长期受载后支架出现变形翘曲；平板中部的圆形轮组容纳腔做了下沉式台阶设计，轮组装入后端面与平板表面基本齐平，不会额外占用设备外侧的安装空间，腔体内周均匀分布的辐条式支撑筋，

　　既可以对轮组外圈起到径向限位作用，也能在轮组运转时引导气流通过筋条间隙，降低风阻产生的噪音。轮组中心预留的轴孔位置，上下各设置一个圆柱定位销柱，可直接与轮组端盖的定位孔配合，装配时无需额外调整同轴度，销柱高度略高于轮组端面，安装端盖后可直接通过销柱承托端盖重量，减少紧固件的剪切受力。支架右侧延伸的平板段上下对称设置了两对带卡槽的安装凸耳，凸耳上的卡槽为开放式设计，装配时可先将配套连接件卡入卡槽完成预定位，再拧紧紧固件，降低高空或狭小空间内的装配难度，卡槽的尺寸公差按照IT12级设计，可适配常规M6规格的紧固件，兼容多数小型设备的安装接口标准。设计过程中优先考虑了冲压成型的工艺可行性，所有折弯处的内圆角均设置为板材厚度的1.5倍，

　　避免折弯时出现应力开裂，加强筋与主体平板的连接处做了R2的圆角过渡，减少应力集中点，在满足结构强度的前提下，平板上除必要的功能结构外，其余非受力区域做了等厚度减薄处理，在不降低整体刚性的前提下减少材料用量，降低构件自重。安装边界方面，左侧垂直安装面的平面度公差控制在0.1mm以内，保证与设备壁面贴合时不会出现间隙，避免运转时产生共振；轮组容纳腔的中心轴线与左侧安装面的平行度公差为0.08mm，确保轮组运转时不会出现偏磨；右侧安装凸耳的卡槽中心距误差控制在±0.15mm，可兼容对应安装位的接口尺寸，无需现场修配。实际使用中，该支架可承受轮组额定转速下的径向载荷不超过200N，适配的轮组直径范围在80-100mm之间，

　　安装时左侧垂直面通过三个均布的安装孔与设备壁面锁紧，紧固件拧紧力矩按照8N·m控制，既可以保证连接可靠性，也不会因力矩过大导致板材变形。轮组装入容纳腔后，中心轴与支架上的定位销柱同轴度误差不超过0.1mm，运转时轮组外圈与腔体内壁的间隙均匀，不会出现刮蹭异响，上下定位销柱可承受轮组运转时产生的轴向窜动力，避免轮组出现轴向位移。
