小型台式真空吸塑成型加工设备结构

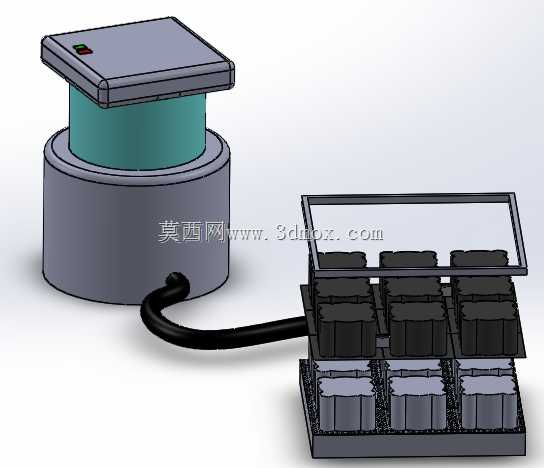

　　日常接触到的吸塑包装、薄壁塑料衬垫、小批量塑料壳体试制，很多场景都离不开小型真空成型设备的支撑，这类设备不像工业级连续式产线那样占地庞大、投入成本高，更适合小作坊生产、教学实训、产品打样这类小批量、多品种的加工场景。这套设备的结构拆分来看，主要分为真空发生主机、成型工作台两个核心部分，主机部分采用立式圆柱堆叠结构，底部的圆柱腔体用来容纳真空发生组件、储压腔以及电气控制元件，上方的方形端盖是设备的操作控制区，集成了加热开关、真空触发按键以及工作状态指示灯，这种下重上轻的立式布局，能有效降低设备整体重心，放置在普通工作台面上作业时不会因为管路拉扯或者操作受力出现侧翻，底部圆柱腔体的直径控制在350mm左右，整体主机高度不超过420mm，

　　不需要专门的设备安装基座，普通承重达到50kg以上的木质或者金属工作台都可以直接放置使用，主机侧面预留的快插接口用来连接真空管路，和成型工作台之间通过柔性波纹软管连接，软管长度预留1.2m的操作余量，工作台可以根据加工需求在小范围内移动位置，不用受主机固定位置的限制。成型工作台采用框架式分层结构，最上方是可开合的压料框，用来固定加热软化后的塑料片材，压料框采用快速夹钳锁紧，不需要额外工具就能完成片材的装夹与拆卸，压料框下方是多孔式真空吸附平台，平台表面的吸附孔按照15mm的间距均匀排布，保证片材各个位置都能获得均匀的吸附力，不会出现局部成型不到位、边角起皱的问题，平台下方是密封腔体，通过管路和主机的真空发生单元连通，

　　当塑料片材加热到软化温度后，放置在模具上方，触发真空开关就能在腔体内快速形成负压，让软化的塑料片材紧密贴合在模具表面，冷却后就可以得到和模具轮廓一致的成型件。设计这套结构的时候，特意将控制区和成型作业区做了分离，操作人员在放置模具、取放成型件的时候，不会误触到主机上的控制按键，同时主机的散热孔开设在圆柱腔体的下半部分，避免成型作业时的热量倒灌进主机内部，影响电气元件的使用寿命。设备的成型有效幅面控制在300mm*400mm，能够满足绝大多数小尺寸吸塑件的加工需求，比如电子产品的内包装衬垫、手工巧克力的塑料模具、小批量定制的塑料外壳、教学用的结构演示件都可以在这套设备上完成加工，相比大型全自动吸塑设备，这套小型设备的开机预热时间更短，

　　单次作业循环只需要3-5分钟，换产的时候只需要更换工作台上的模具，不需要调整复杂的设备参数，对操作人员的技能要求更低，即使是没有太多设备操作经验的人员，经过简单培训就能独立完成作业。从结构建模的细节来看，主机的上下腔体连接位置采用止口定位加密封胶条的结构，保证腔体的气密性，避免因为漏气导致真空度不足，影响成型效果，真空管路的连接位置都采用锥面密封结构，反复拆装也不会出现泄漏问题，成型工作台的框架采用折弯焊接结构，整体刚性足够，在压料框锁紧、真空吸附的过程中不会出现框架变形，保证片材压紧的密封性。设备的电气走线全部内置于腔体内部，外部没有裸露的电线，既可以避免作业过程中电线被高温片材烫坏，也能让设备整体外观更整洁，减少清洁维护的死角。在实际使用场景中，这类小型真空成型设备还常被用于创客空间、职业院校的模具专业实训，学生可以自己设计制作简易模具，直接在设备上完成成型验证，快速验证自己的设计想法，不需要对接外部加工厂，大幅缩短打样周期，降低试制成本。另外在广告标识制作行业，也会用这类设备制作亚克力材质的立体字壳、发光字面板，只需要做好字模，就能快速吸塑出对应的曲面壳体，相比手工弯折制作的效率提升数倍，成型后的曲面一致性也更好。
