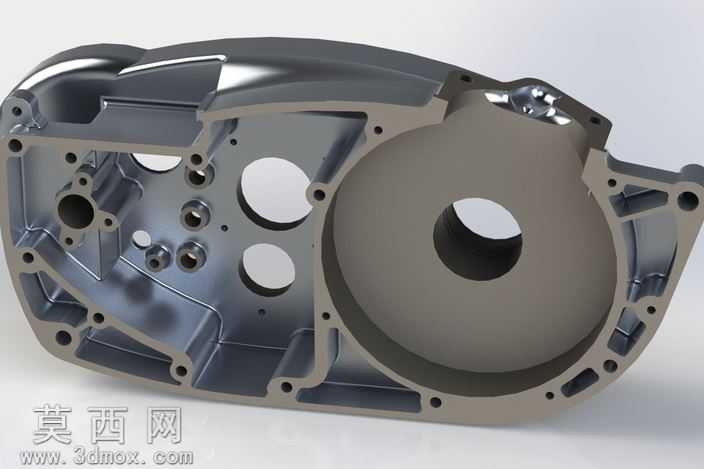

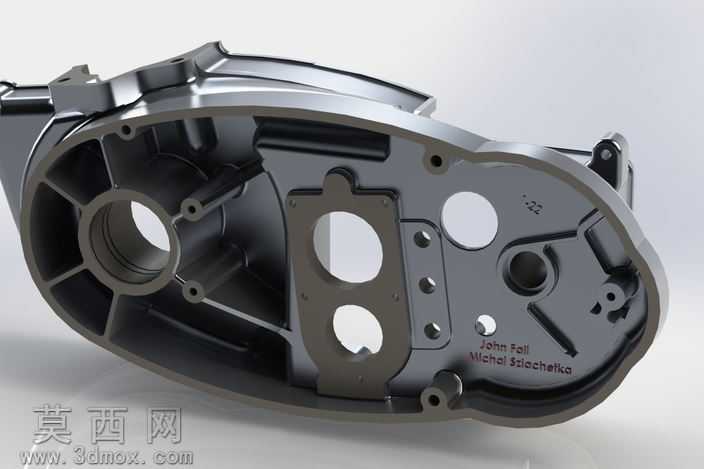

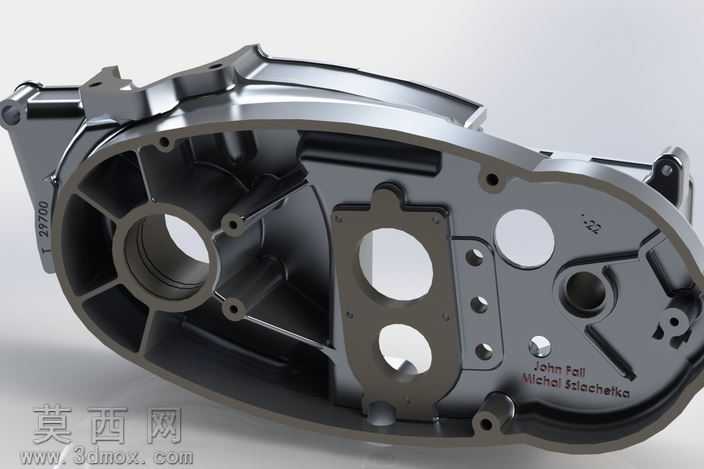

摩托车发动机伊兹350IH曲轴箱结构模型

该模型为摩托车动力系统核心部件曲轴箱的三维建模成果，建模过程严格遵循内燃机壳体的工程设计逻辑，先通过草绘绘制曲轴箱的分型轮廓与各安装点位的基准线，再通过拉伸、切除、拔模等基础特征搭建壳体的主体框架，精准还原了曲轴箱分体式的壳体结构。建模阶段重点还原了曲轴安装孔、凸轮轴避让腔、轴承安装座、加强筋结构、螺栓连接孔位等核心功能结构，对壳体内部的润滑油道预留槽、密封面的止口结构、附件安装凸台都做了精细化的特征还原，所有孔位的同轴度、安装面的平面度都符合机械加工的公差设计要求，确保模型可直接用于后续的结构校验与装配模拟。材质与渲染阶段，为还原压铸铝合金曲轴箱的真实质感，主体壳体赋予了哑光磨砂铝合金材质，调整材质的粗糙度与金属度参数还原压铸件表面的细微颗粒质感，对加工面区域单独赋予高光金属材质区分铸造面与机加工面的视觉差异，内部的密封垫片赋予耐油橡胶材质，通过不同材质的质感差异清晰区分不同功能的结构区域。渲染阶段采用三点布光方案，主光源从侧上方打亮壳体的主体结构与内部型腔，辅光源补光消除暗部死黑，轮廓光勾勒壳体的边缘轮廓，清晰展现加强筋的排布逻辑、各腔体的空间位置关系，让观看者可以直观理解曲轴箱对曲轴连杆机构、配气机构的承载与防护作用。设计思路上，该曲轴箱采用分体式结构设计，既满足曲轴连杆组件的装配需求，又通过纵横交错的加强筋结构在控制壳体重量的前提下提升整体结构强度，各安装孔位的位置排布充分考虑了附件装配的操作空间，密封面的宽度设计兼顾密封性能与结构紧凑性，整体结构完全匹配摩托车单缸发动机的动力传递与布局需求，可用于发动机结构教学、装配工艺演示、零部件优化设计等场景。
