基于阿基米德螺旋线的可变径夹持装置

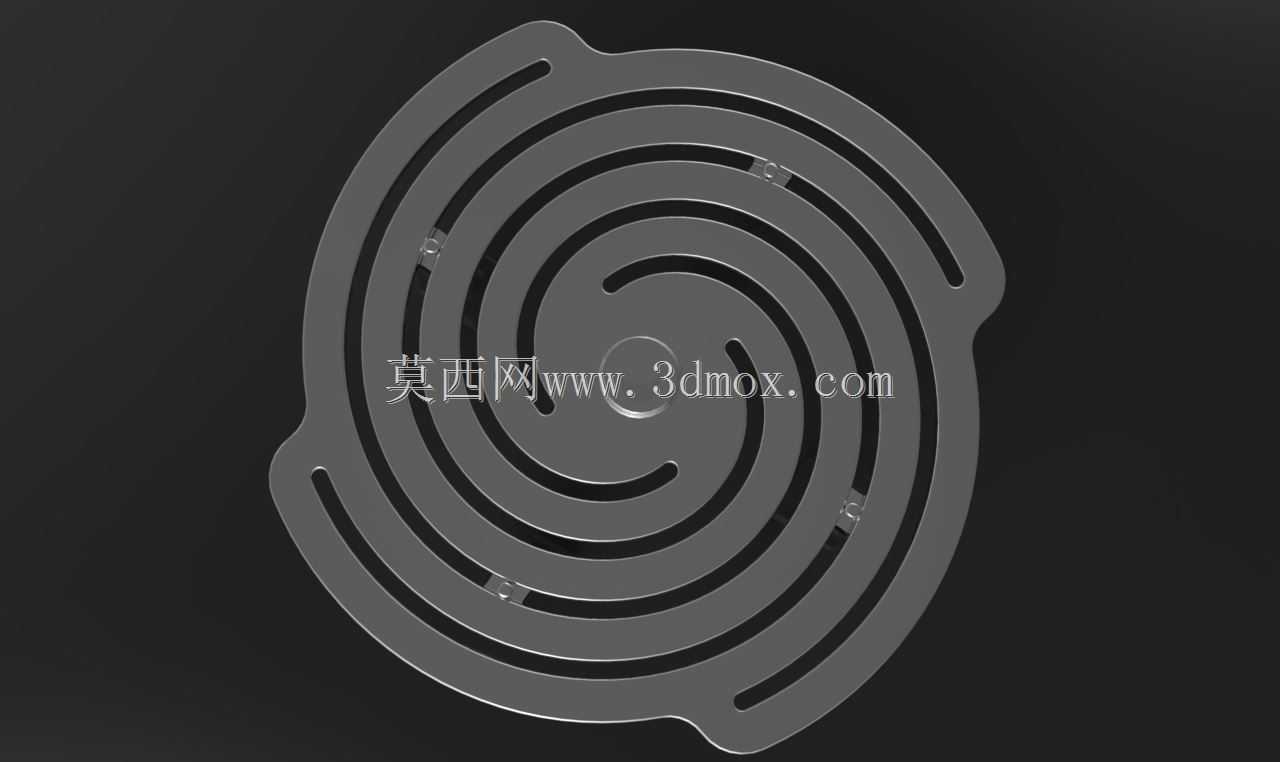

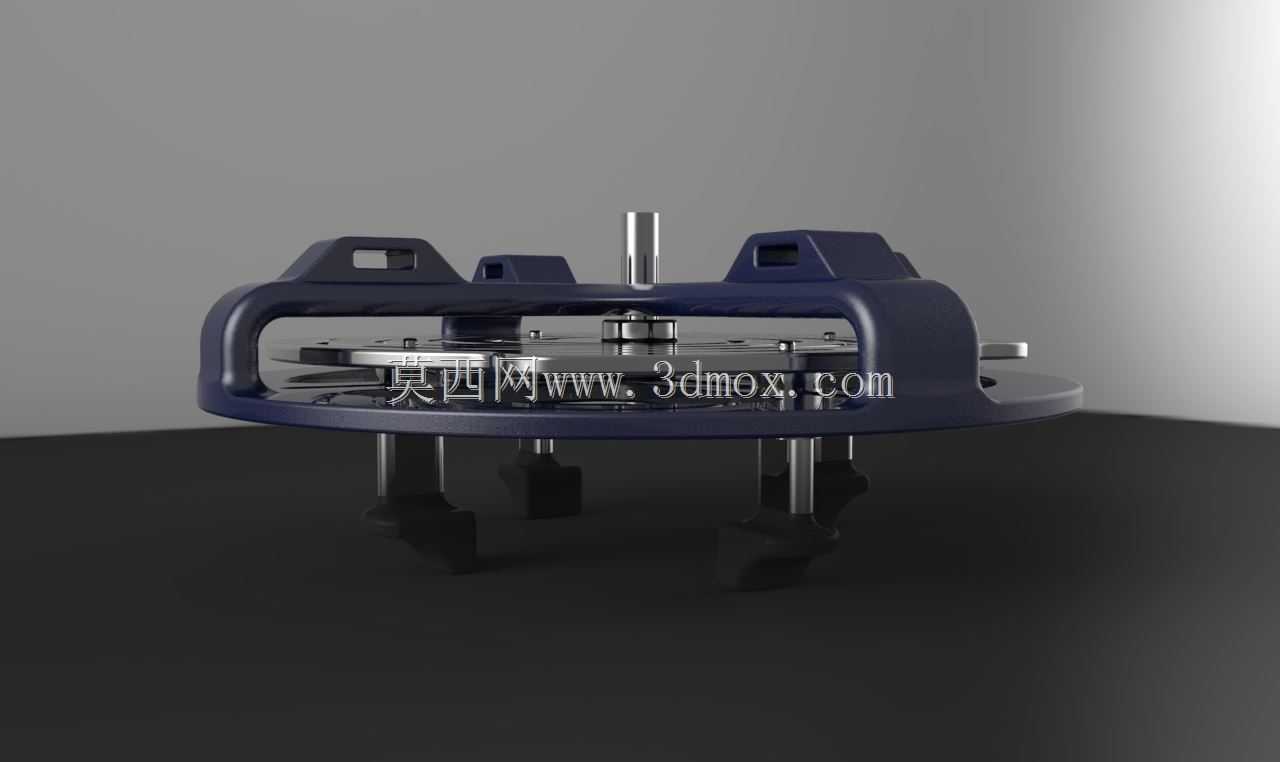

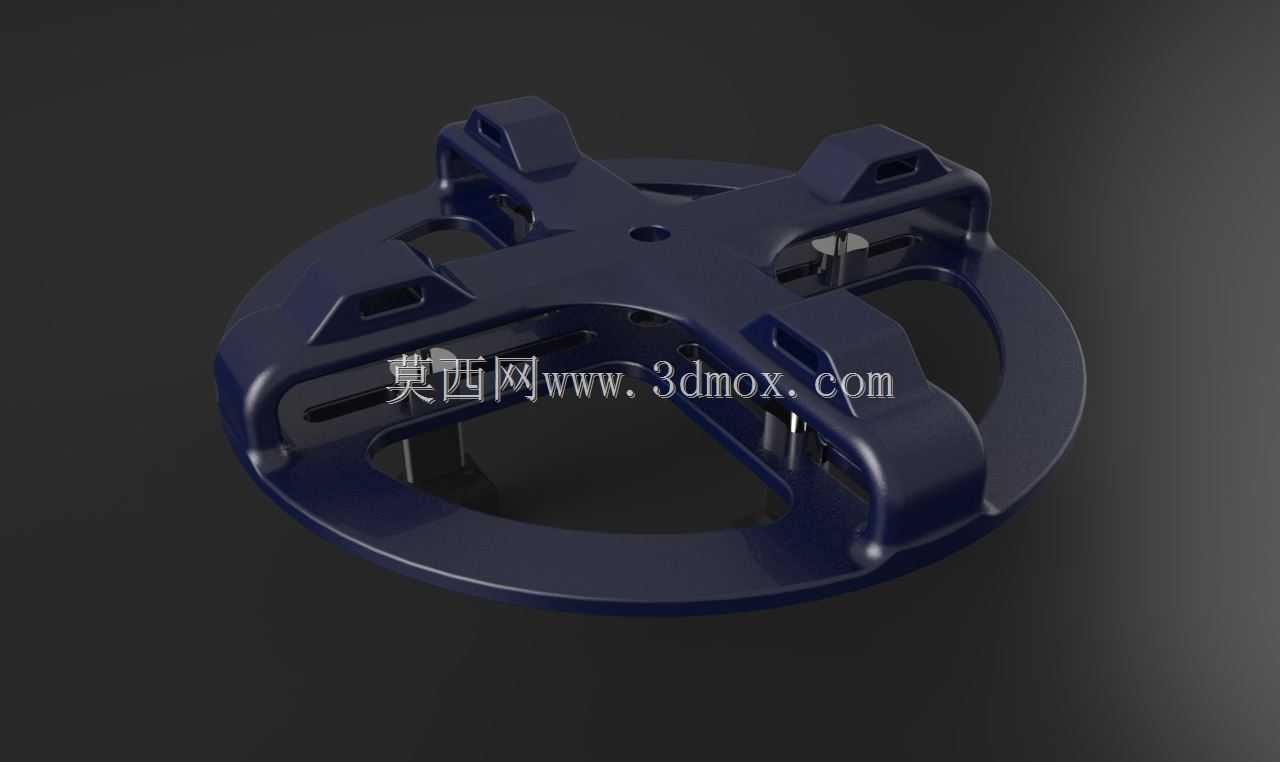

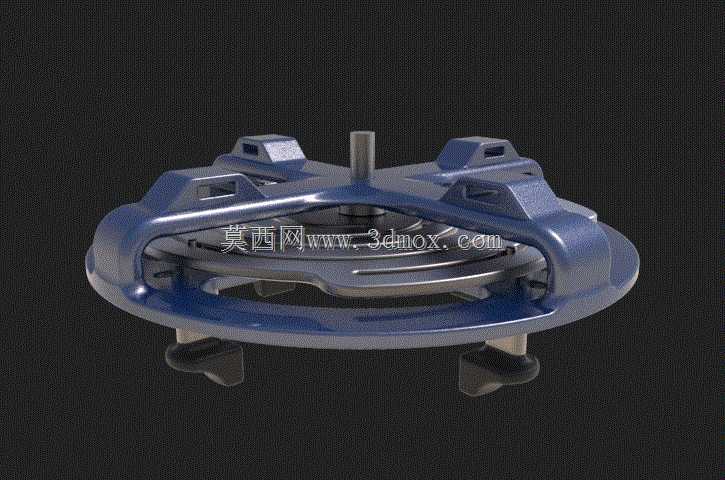

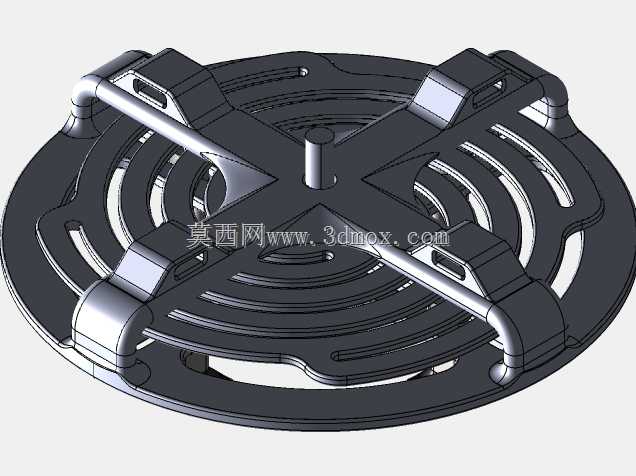

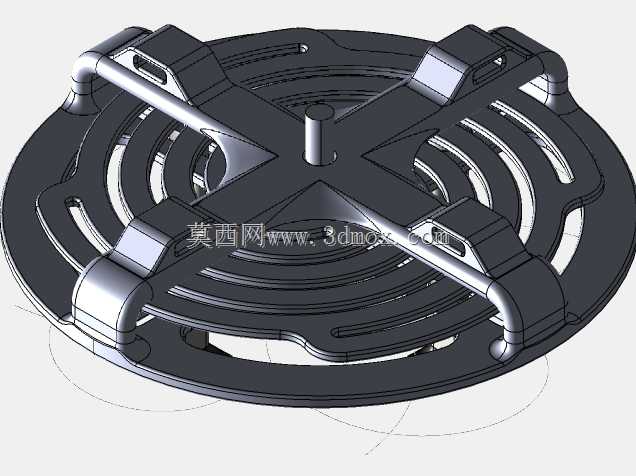

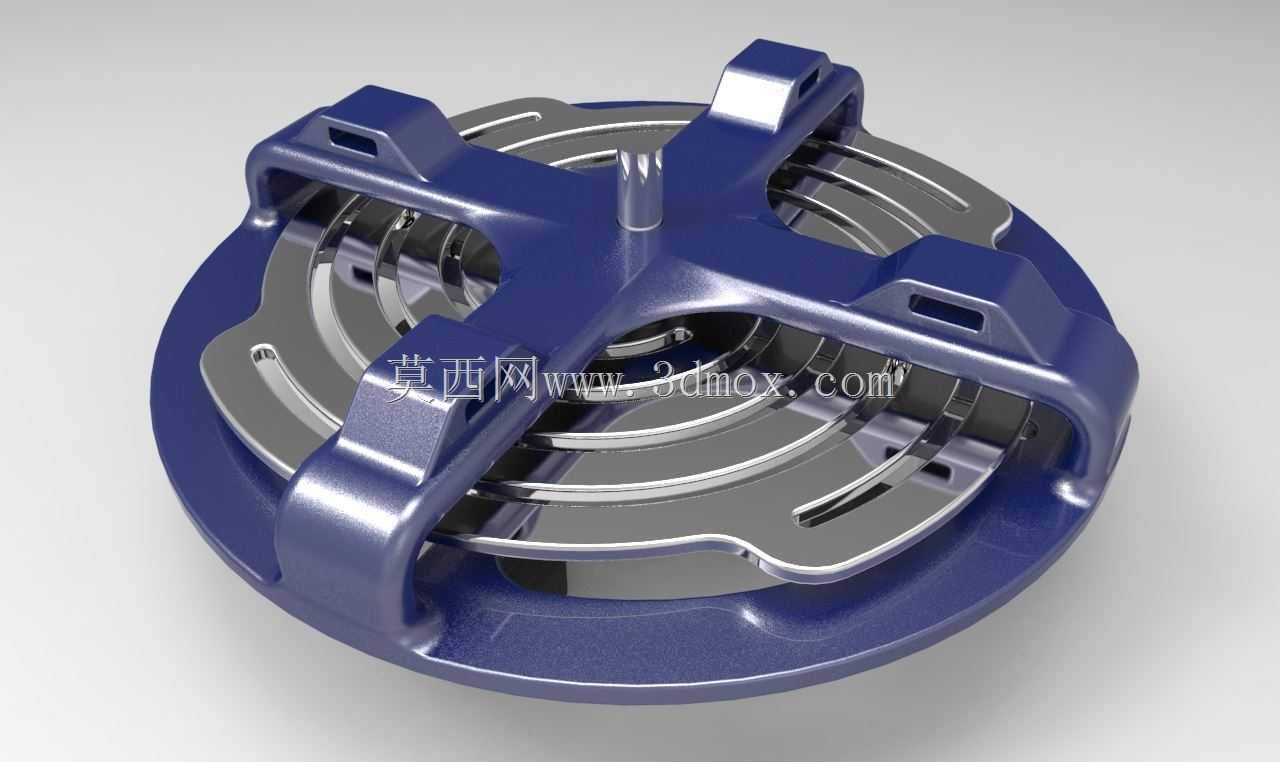

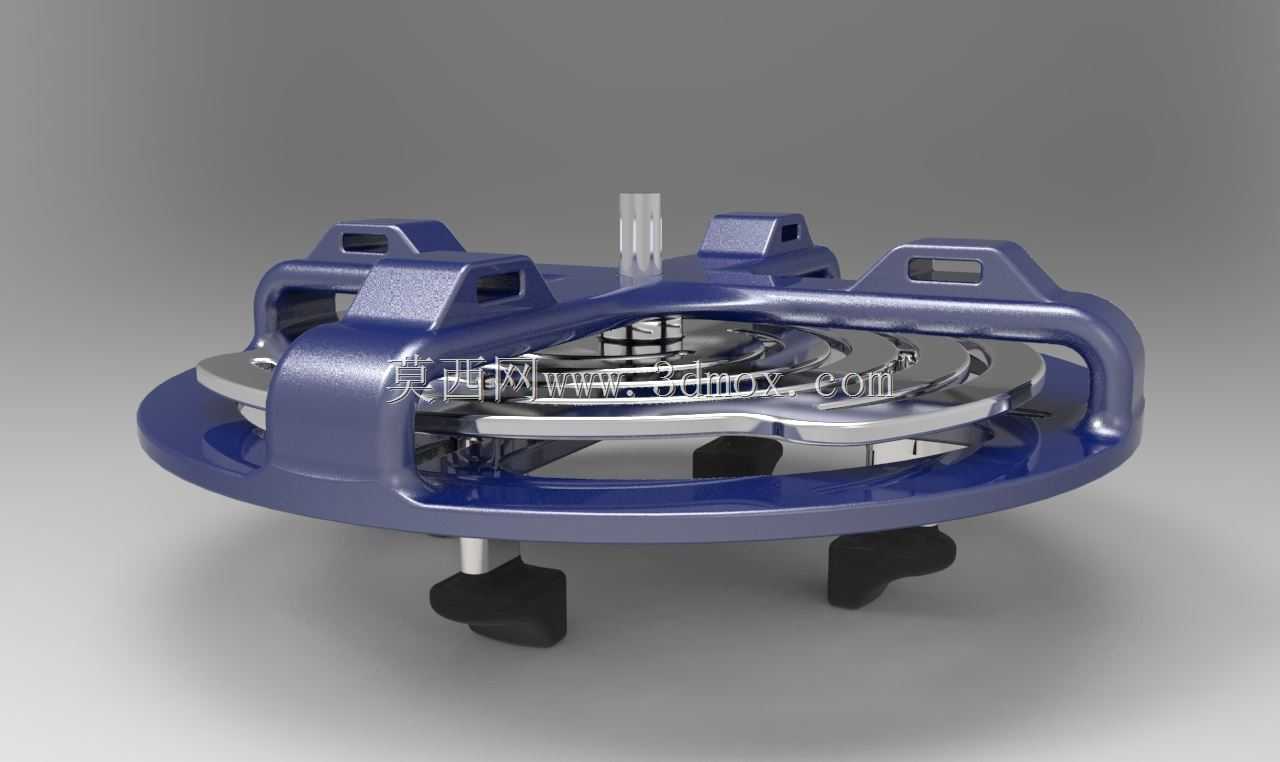

这款可变径夹持装置主要适配工业自动化生产线上的工件抓取、定位与夹持工序，可广泛应用于3C电子装配、轻工产品包装、小型五金件加工上下料、异形工件周转等场景，能够替代传统固定口径卡爪，解决多规格工件频繁更换夹具的产线痛点，适配圆柱类、盘类、带外轮廓异形件的夹持需求，尤其适合小批量多品种的柔性生产单元，无需更换夹头即可覆盖一定尺寸区间的工件夹持作业，大幅缩减产线换型调试的时间成本。装置核心采用阿基米德螺旋线作为传动逻辑，以r=a*theta的螺旋函数作为夹爪运动轨迹的设计依据，其中a为螺旋螺距，当中心驱动件转动时，均布在盘体上的多个夹爪会沿着螺旋槽同步做径向进给运动，实现夹持口径的同步缩放，保证所有夹爪的进给量完全一致，让被夹持工件始终处于装置的中心位置，避免夹持偏载带来的工件脱落、定位偏差问题。整体结构采用盘式集成化设计，主体承载盘为环形薄壁结构，上部设置多组对称的握持式加强筋结构，既提升了盘体的整体刚性，避免夹持受力时盘体变形影响夹持精度，也方便装置整体的搬运与安装对位；下部均布的夹爪采用带防滑缓冲垫的接触端设计，接触端为下凸的圆弧块结构，既能增大与工件表面的接触摩擦力，也能避免刚性接触刮伤工件表面，适配不同表面材质的工件夹持需求。安装边界上，装置中心设置标准的驱动轴安装孔，可直接适配常规旋转驱动元件的输出轴，盘体上部预留的安装位可直接与机械手末端法兰、自动化设备的执行端安装座对接，整体外轮廓为圆形结构，无外凸的尖锐结构，在狭小的作业空间内也能完成伸缩回转动作，不会与周边工装、设备产生运动干涉；夹爪的径向行程由螺旋槽的有效长度决定，可覆盖从小直径薄壁件到中大直径盘类件的夹持范围，夹持力可通过驱动端的输出扭矩进行线性调节，针对薄壁易变形工件可调低夹持力避免夹损，针对较重的金属工件可增大夹持扭矩保证夹持可靠性。整体结构无复杂的冗余传动部件，运动部件均集成在盘体内部，外露部分做了圆滑过渡处理，日常维护仅需定期对螺旋槽与夹爪滑动面做润滑保养即可，长期运行下的磨损量小，夹持重复定位精度稳定，能够适配长时间连续运行的自动化产线作业需求，相比传统的三爪卡盘结构，这款夹持装置的夹爪数量更多，夹持接触点更均匀，针对薄壁环形工件、易变形工件的夹持适配性更强，不会出现多点夹持受力不均导致的工件变形问题。
