高精度四爪卡盘机床夹具结构设计

四爪卡盘作为机床加工领域应用极为广泛的工件装夹工装，常配套安装于普通车床、数控车床、外圆磨床等回转加工设备的主轴端部，承担着装夹固定待加工工件、传递主轴扭矩、保障加工回转精度的核心作用，是异形工件、非回转对称工件加工场景下不可或缺的关键装夹部件。相较于三爪自定心卡盘，四爪卡盘的单爪独立可调结构能够适配方形、矩形、偏心件、不规则轮廓件等多种非标准回转体工件的装夹需求，装夹时可通过单爪的独立进给调整，实现工件回转中心与机床主轴中心的精准找正，既能够满足偏心工件的特殊加工需求，也可通过四个卡爪的同步受力调整，提升薄壁异形工件装夹的受力均匀性，降低装夹变形对加工精度的影响。

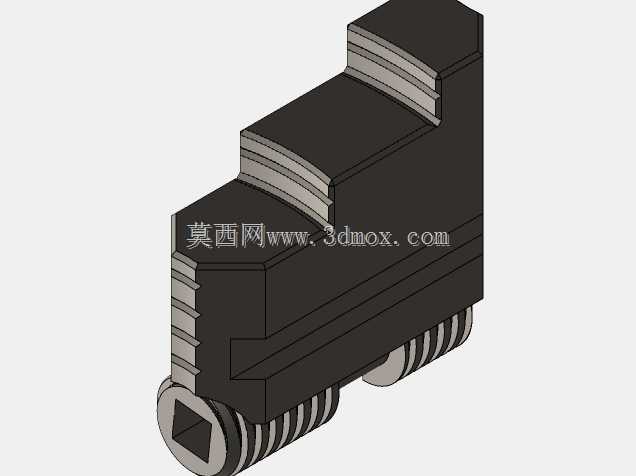

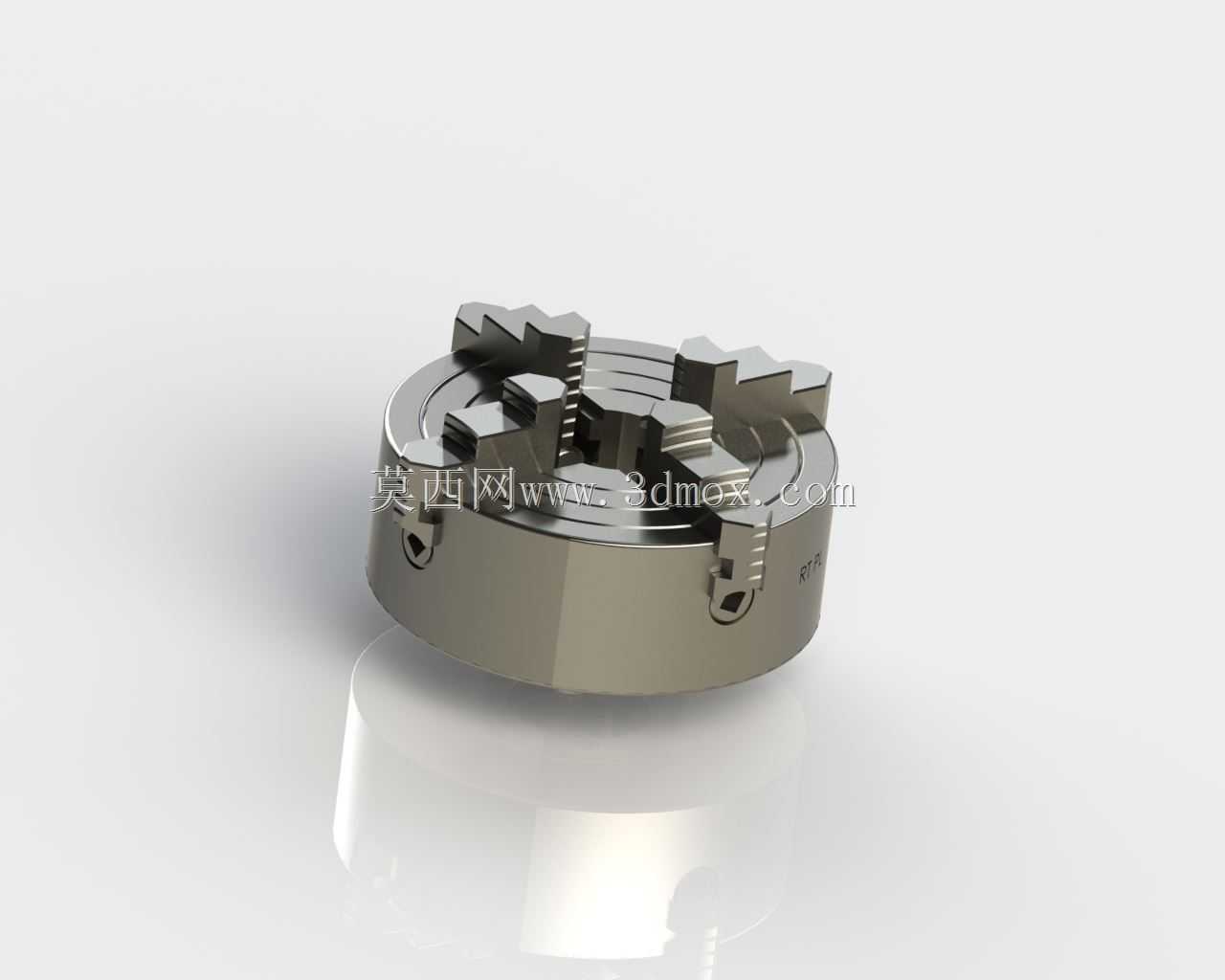

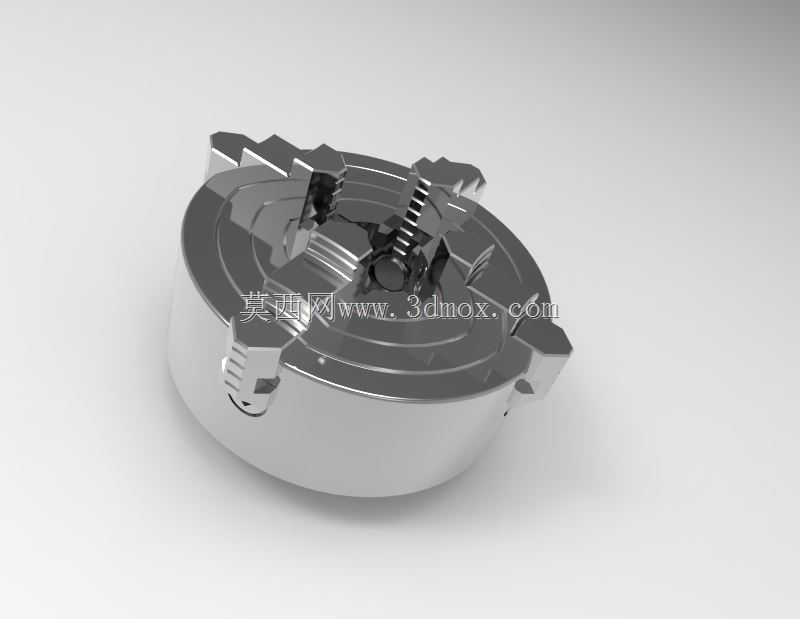

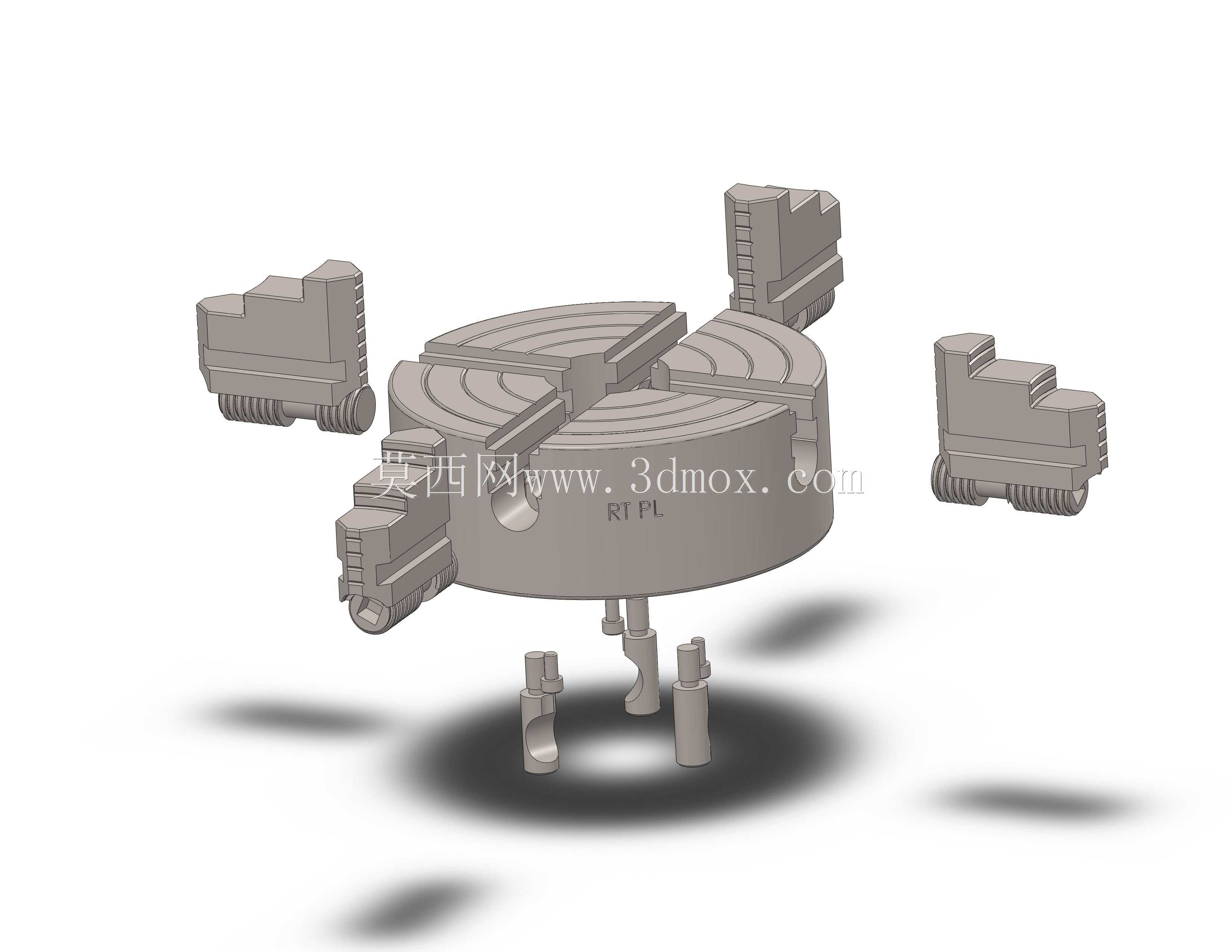

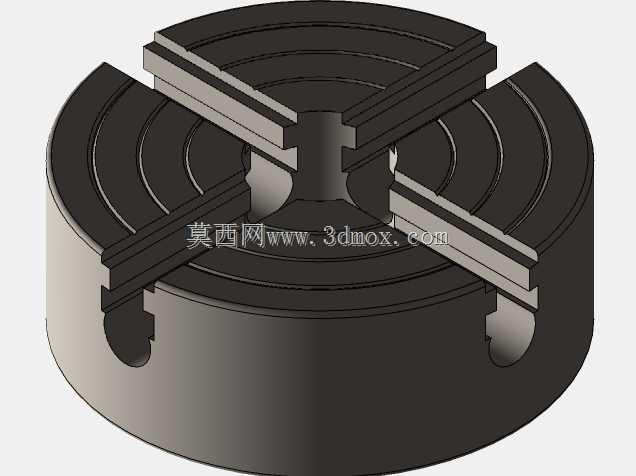

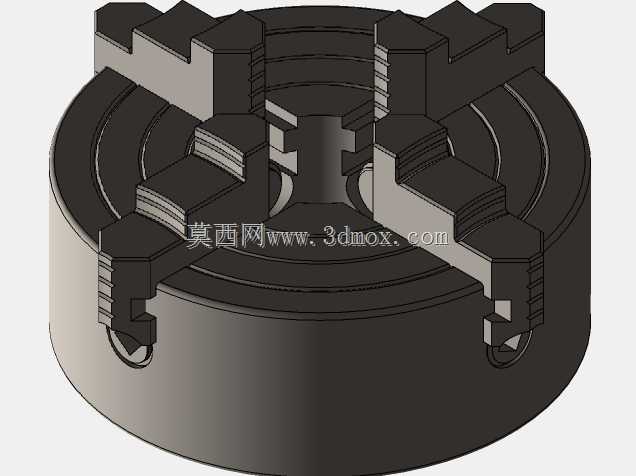

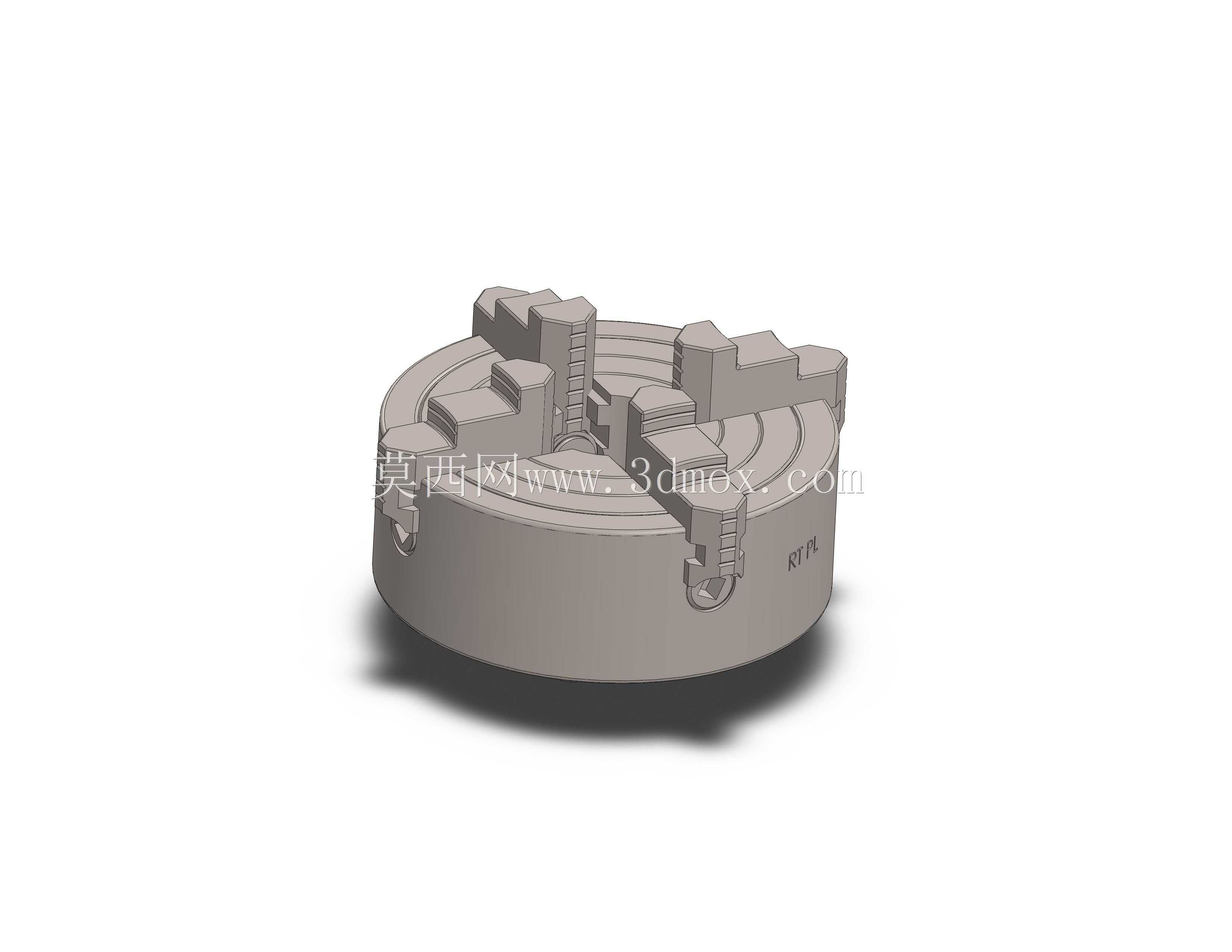

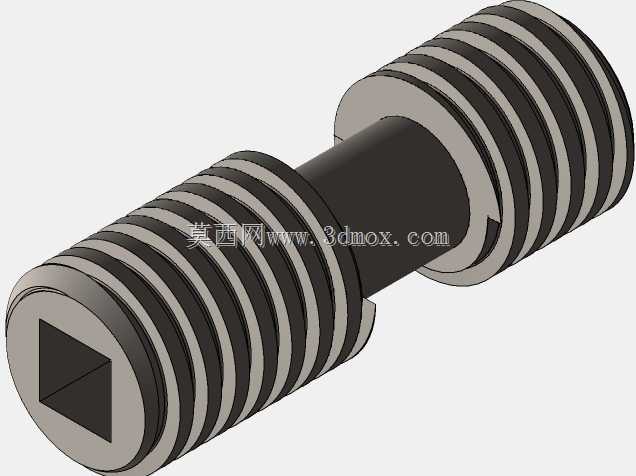

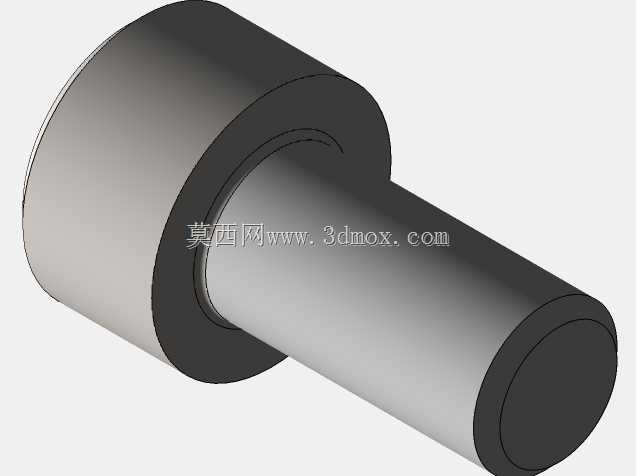

本次设计的四爪卡盘采用盘式主体结构，整体外形为圆柱形盘体，安装端面预留与机床主轴匹配的连接止口与螺栓固定位，可适配多数常规规格卧式车床的主轴安装尺寸，安装时通过止口定位实现与主轴的同轴度校准，再通过周向均匀分布的锁紧螺栓完成刚性固定，保障高速回转时的连接稳定性。卡盘主体采用高强度合金铸钢材质设计，盘体内部设置四组相互垂直的卡爪导向滑槽，四个卡爪分别沿滑槽做独立径向进给运动，每个卡爪的进给通过盘体侧面对应的丝杆副实现驱动，转动丝杆时可带动对应卡爪沿滑槽平稳移动，调整行程覆盖常规中小型工件的装夹尺寸范围，卡爪的夹持面采用锯齿形防滑纹理设计，可有效增大与工件接触面的摩擦力，避免重切削工况下工件出现打滑移位问题。

设计过程中重点考量了卡盘的装夹刚性与回转动平衡性能，盘体整体采用对称式结构布局，四个卡爪的重量、滑槽加工精度保持高度一致，高速回转时不会产生额外的偏心动载荷，能够保障精加工工况下的回转平稳性。卡爪采用可更换式结构设计，可根据工件的材质、外形轮廓更换软爪、异型爪等不同类型的卡爪配件，无需更换整个卡盘主体即可拓展装夹适配范围，既降低了工装使用成本，也能够满足不同材质工件的装夹防护需求，避免硬质卡爪夹伤工件的已加工表面。在实际生产应用中，该款四爪卡盘既能够承担普通轴类、盘类零件的粗加工重切削装夹任务，也可通过精细找正完成偏心轴、偏心套、方形框架类零件的精加工装夹，广泛适配机械加工车间的多品种小批量生产场景，能够有效降低异形工件的装夹找正时间，提升机床加工的整体作业效率。
