适配Arduino平台的伺服步进电机驱动屏蔽板

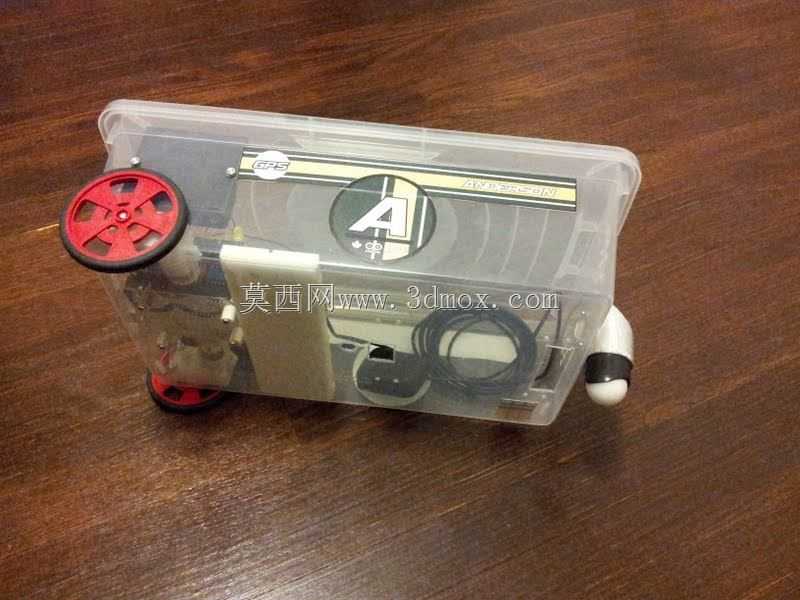

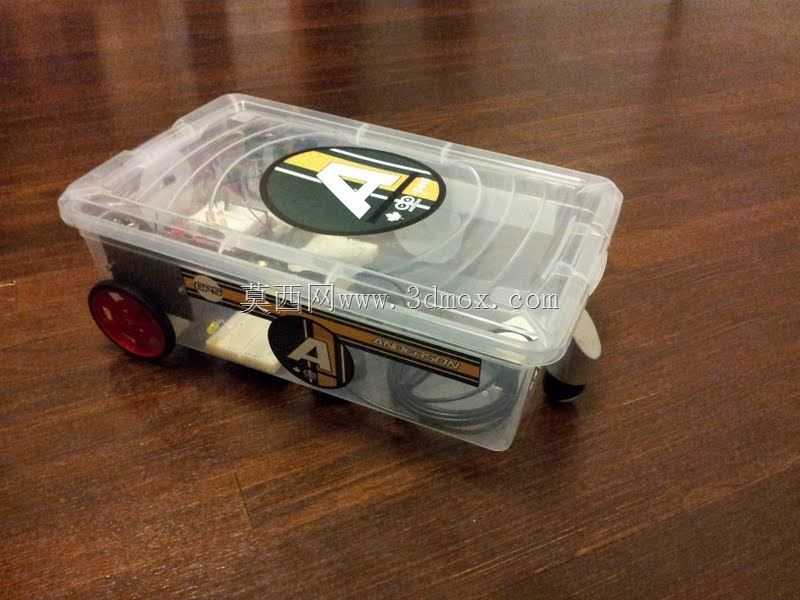

这款驱动屏蔽板主要面向创客开发、小型自动化设备搭建、教学实验场景设计，可直接叠装在Arduino Mega系列主控板上方，作为主控与执行电机之间的信号功率转换载体，解决主控IO口直接驱动电机时电流不足、信号干扰的问题，广泛适用于小型机械臂动作控制、智能小车运动驱动、桌面自动化工位进给控制、学生电子设计竞赛项目开发等场景，能够同时对接多台直流电机与步进电机，实现多轴协同的运动控制需求。

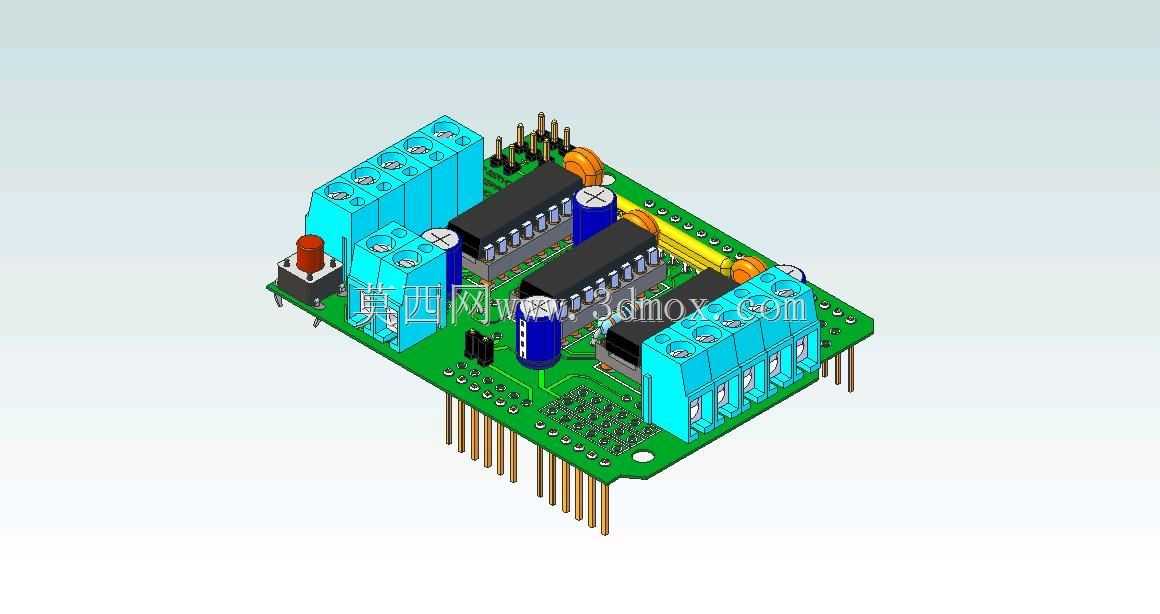

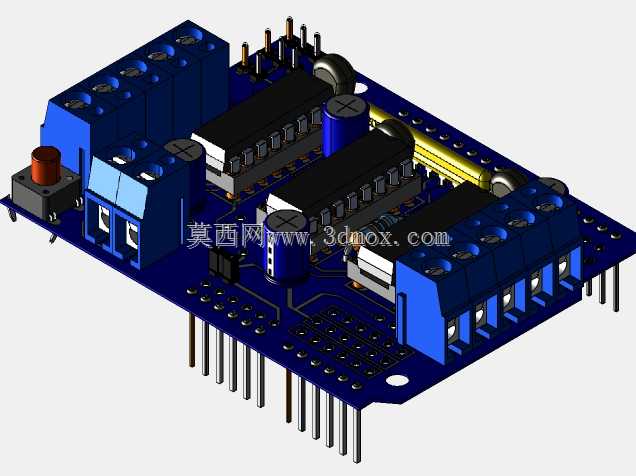

产品核心功能覆盖多类型电机驱动需求，单块板卡最多可同时驱动4台双向直流电机，支持单双极步进电机的单线圈、双线圈、交错、微步进四种驱动模式，板载L293D驱动芯片组，每路桥接输出可提供0.6A持续供电电流，峰值电流可达1.2A，自带热关断保护机制，可适配4.5V到25V宽范围的电机供电电压，在电机通电待机阶段通过下拉电阻实现禁用状态锁定，避免电机误动作带来的安全隐患。板卡顶部设置了专用的电源复位按钮，可快速完成驱动回路的复位操作，无需重启主控板即可解除驱动锁死状态。接线端采用快接式端子设计，可兼容10-22AWG线径的导线，无需焊接即可完成电机、电源的接线作业，大幅降低现场组装与调试的接线难度。

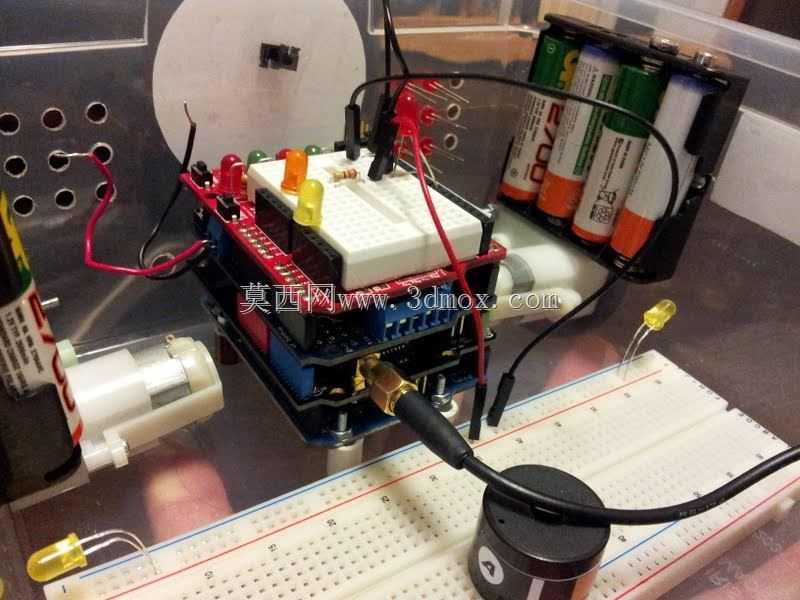

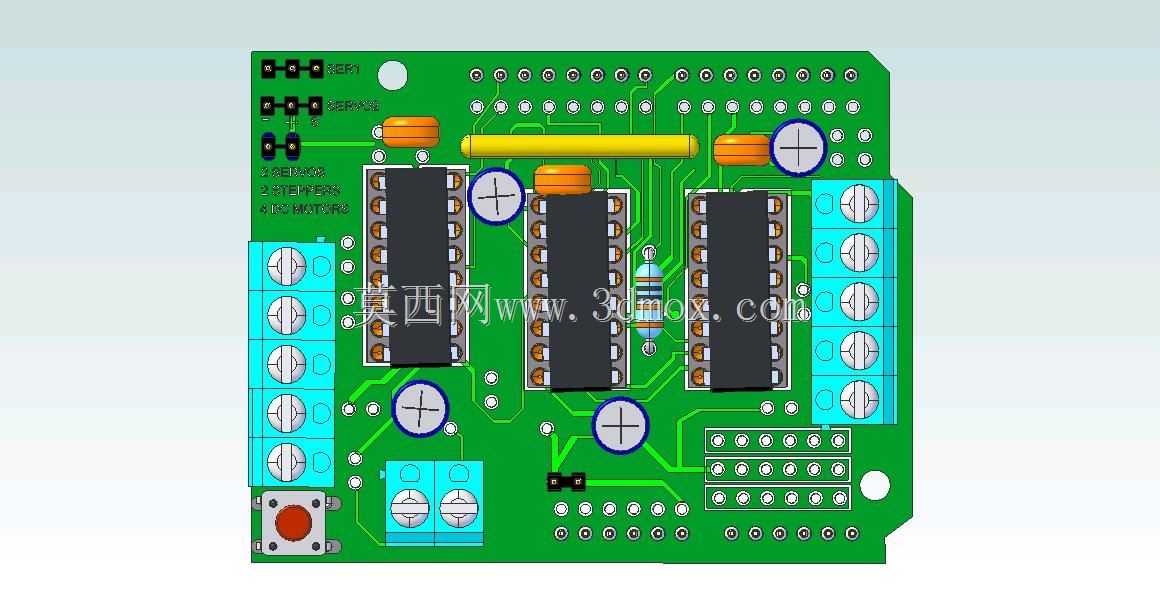

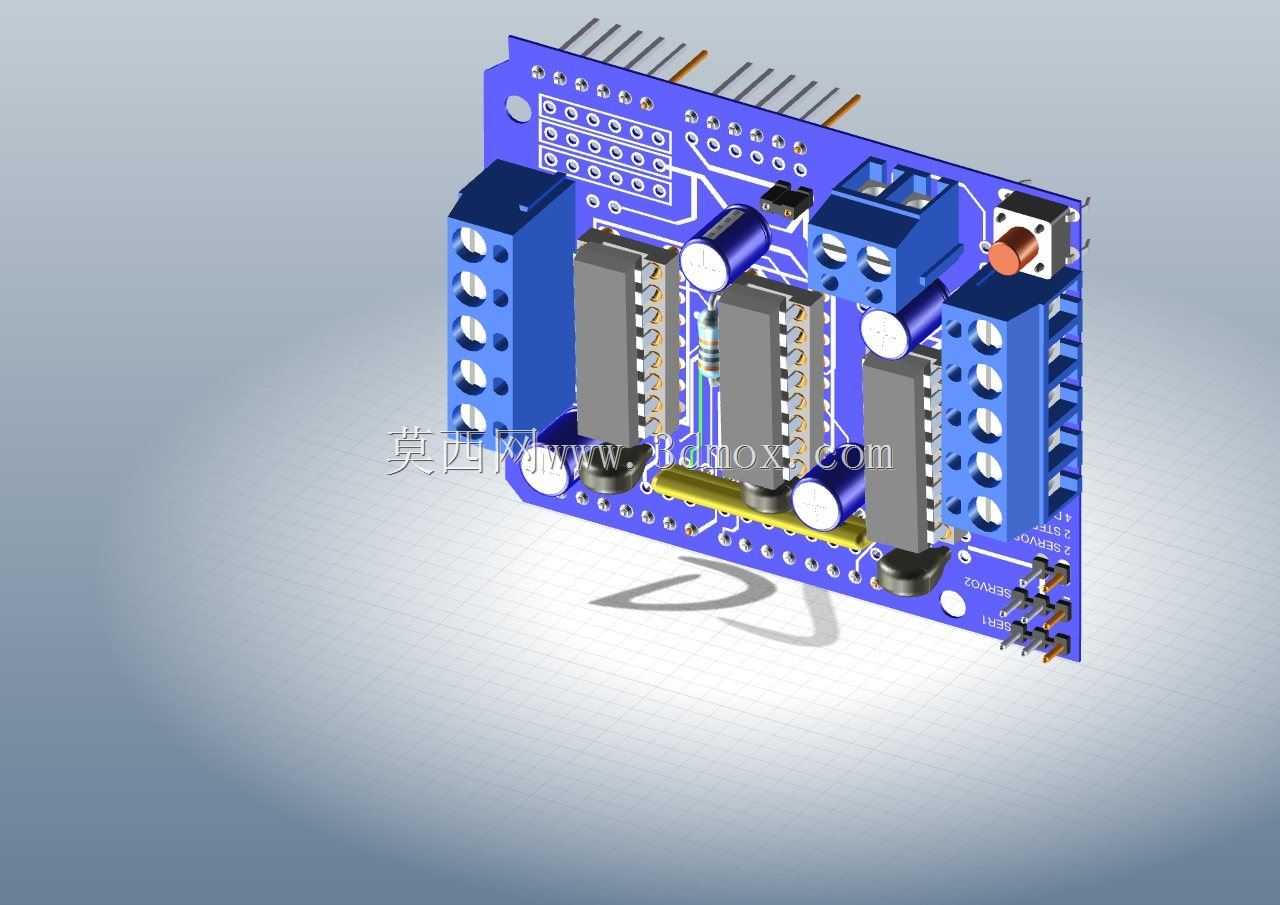

设计过程中充分考虑叠装兼容性，板卡外形尺寸完全匹配Arduino Mega PCB的安装孔位与排针布局，叠装后不会遮挡主控板的外接接口，顶部预留的2针端子板可直接外接独立逻辑电源，实现驱动电源与主控逻辑电源的分离供电，避免电机启停时的电压波动干扰主控板的稳定运行，板卡整体可兼容Mega、Diecimila、Duemilanove等多款主流Arduino主控板型，无需额外修改接线即可直接替换使用。板载元件布局经过优化，大体积电解电容、接线端子、驱动芯片均排布在板卡外侧区域，排针引脚预留足够插拔空间，叠装后不会出现元件干涉问题，安装时仅需对准主控板排针垂直压下即可完成固定，无需额外的固定连接件，有效缩减整套控制单元的安装占用空间，适配紧凑空间内的控制单元集成需求。
