双向适配快拆式夹持肘夹结构设计

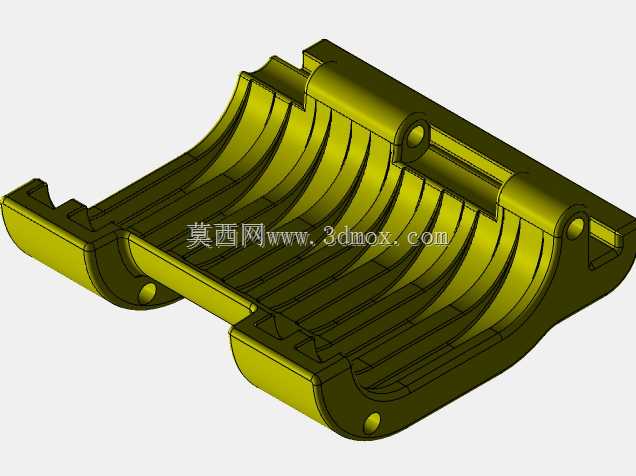

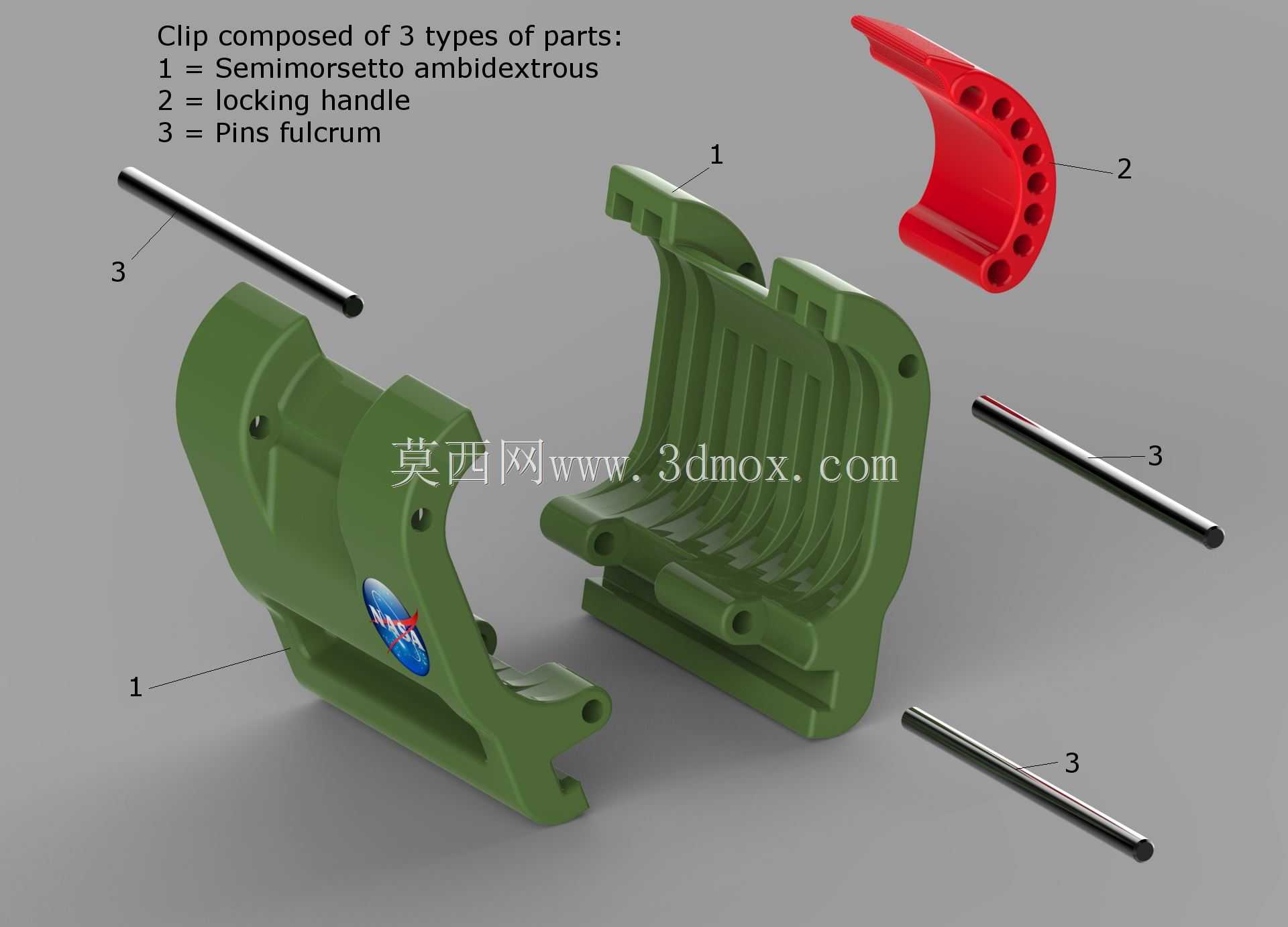

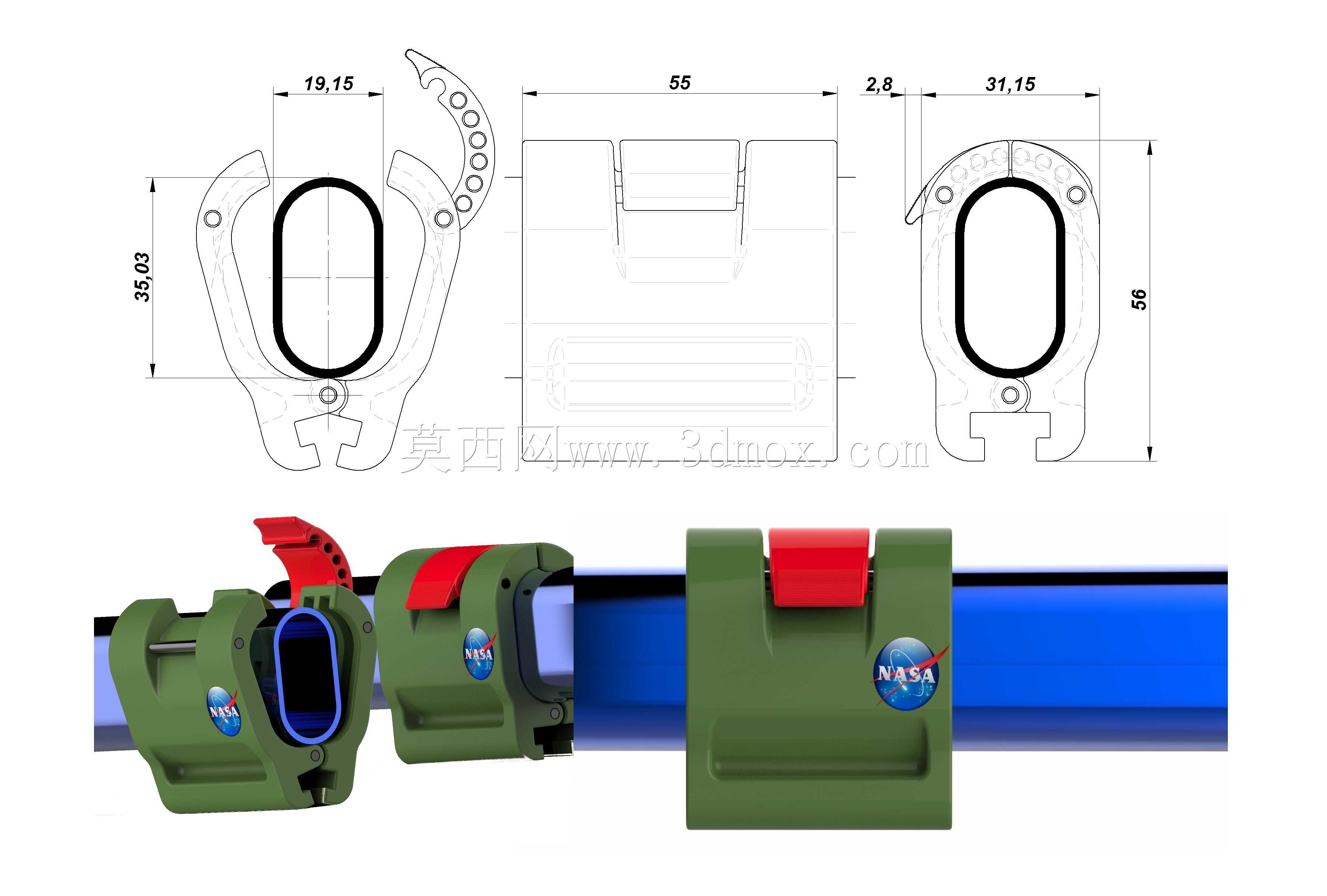

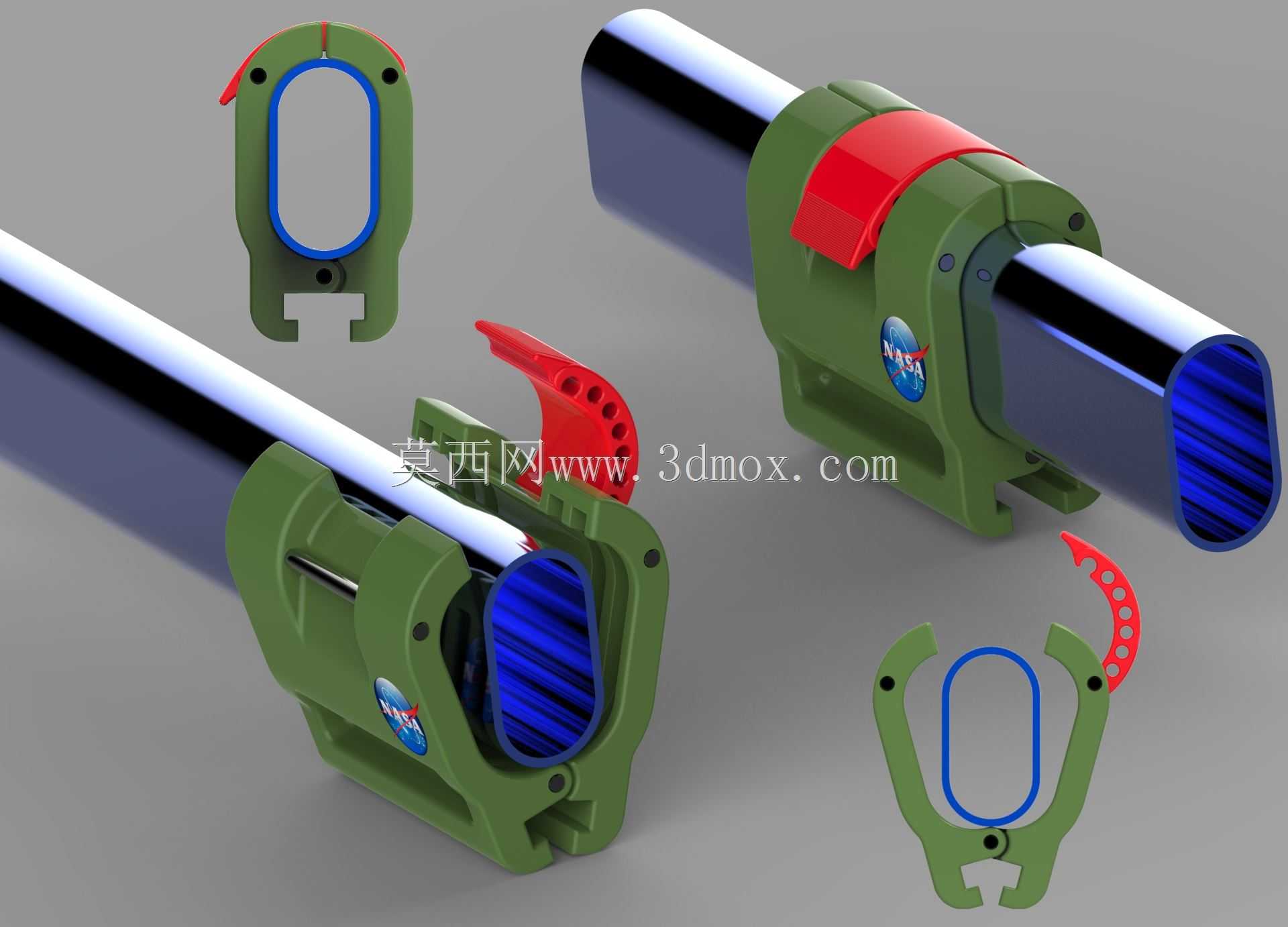

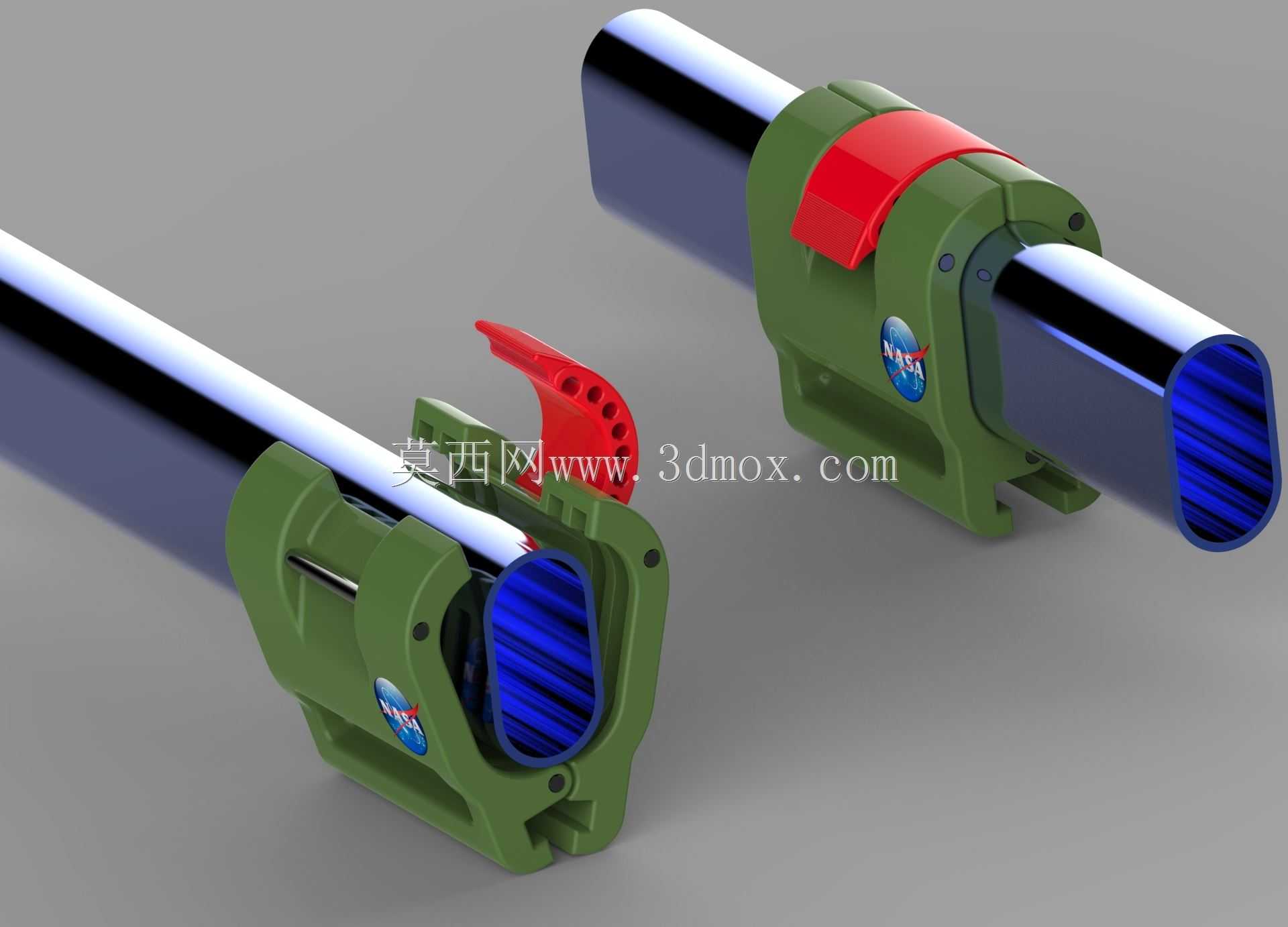

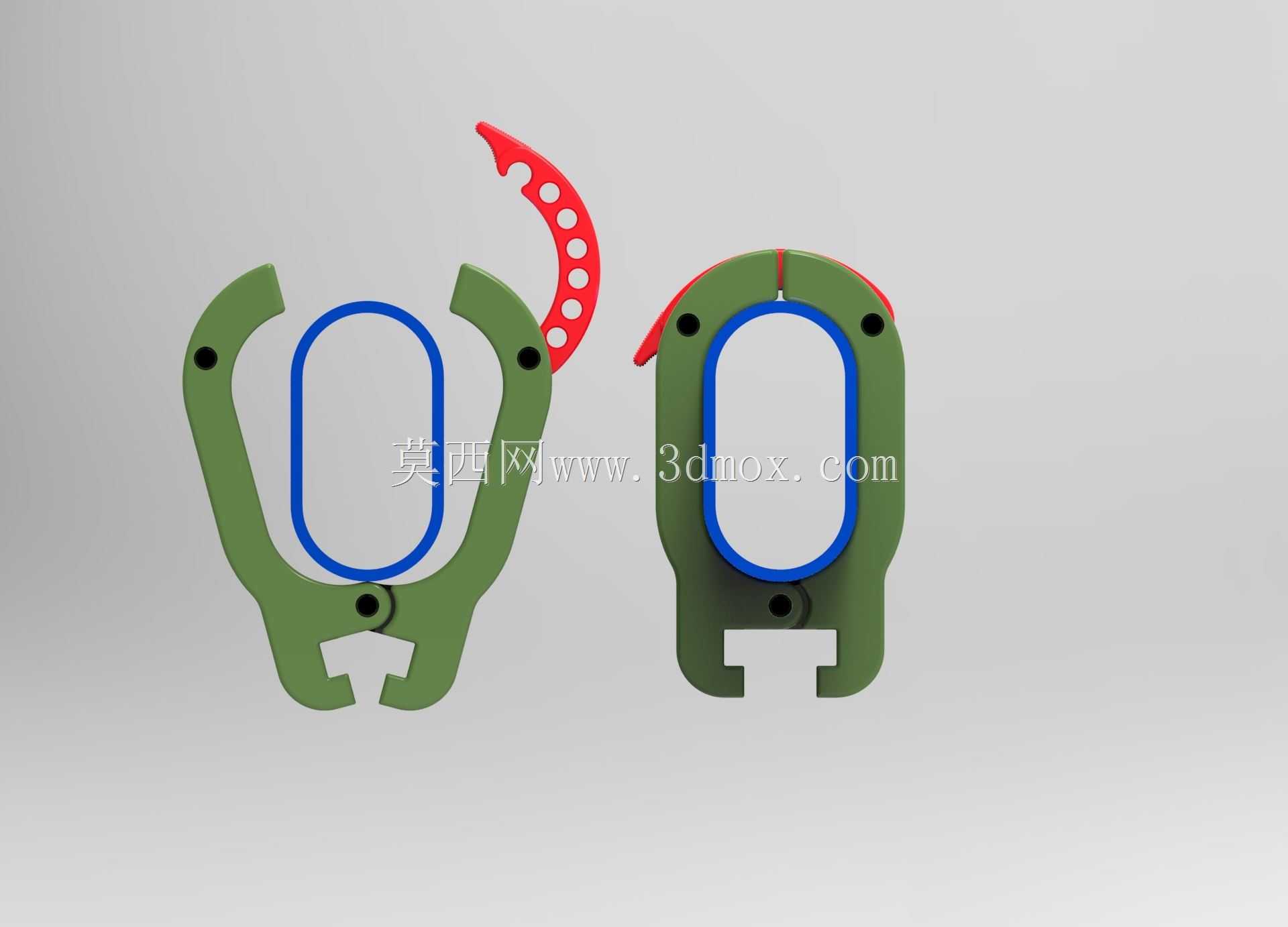

这款夹持肘夹结构主要面向小型工装装夹、工位临时定位、轻型工件夹持场景设计，可广泛应用于电子元件组装工位固定、小型五金件加工夹持、3D打印后处理工件定位、手工DIY作业工件固定等场景，能够替代传统固定式夹具，实现快速装夹与快速松脱，大幅降低工位操作的辅助时间。整套结构由三类核心部件构成，分别为左右对称的夹座主体、弧形带孔锁紧手柄、圆柱销接 fulcrum 销轴，整体采用对称式结构设计，无需区分左右手操作方向，操作人员可从任意一侧完成锁紧与松脱动作，适配不同操作习惯的工位人员使用。夹座主体采用带加强筋的弧形内凹结构，内表面设置多道平行防滑凸棱，与被夹持工件接触时能够增大接触摩擦力，避免夹持过程中工件出现滑移偏转，夹座外侧设置销轴安装孔位，与锁紧手柄通过圆柱销轴实现铰接，铰接位置经过受力优化，锁紧时能够形成稳定的力学死点，保证夹持状态下不会受外力振动出现松脱。锁紧手柄采用弧形人体工学设计，表面均匀分布多组圆形定位孔，可根据被夹持工件的尺寸大小选择对应的孔位与销轴配合，实现不同夹持行程的适配，手柄边缘做圆弧过渡处理，操作人员扳动手柄时不会出现硌手问题，操作施力更加顺畅。圆柱销轴采用标准光轴结构，两端做倒角处理，装配时可直接压入对应孔位，无需额外紧固件即可实现铰接连接，销轴与孔位采用小间隙配合，保证铰接转动顺畅无卡滞，同时不会出现过大旷量影响夹持精度。整套结构安装时无需复杂的预埋固定，可通过夹座底部的安装孔直接固定在工作台面或工装基板上，整体夹持行程可覆盖10mm至60mm直径的柱状工件或厚度适配的板状工件，夹持力可通过调整销轴插入的锁紧手柄孔位进行调节，最大可提供150N的稳定夹持力，满足轻型工件的装夹定位需求。设计过程中充分考虑了零件的加工工艺性，夹座与手柄均可采用注塑工艺批量生产，销轴可采用标准光轴裁切加工，整体生产成本较低，适合作为通用工装配件进行规模化推广应用，结构无易损小零件，长期使用过程中仅需定期在铰接位置涂抹润滑脂即可保证操作顺畅，维护成本极低。
