单级圆柱齿轮减速传动箱结构设计

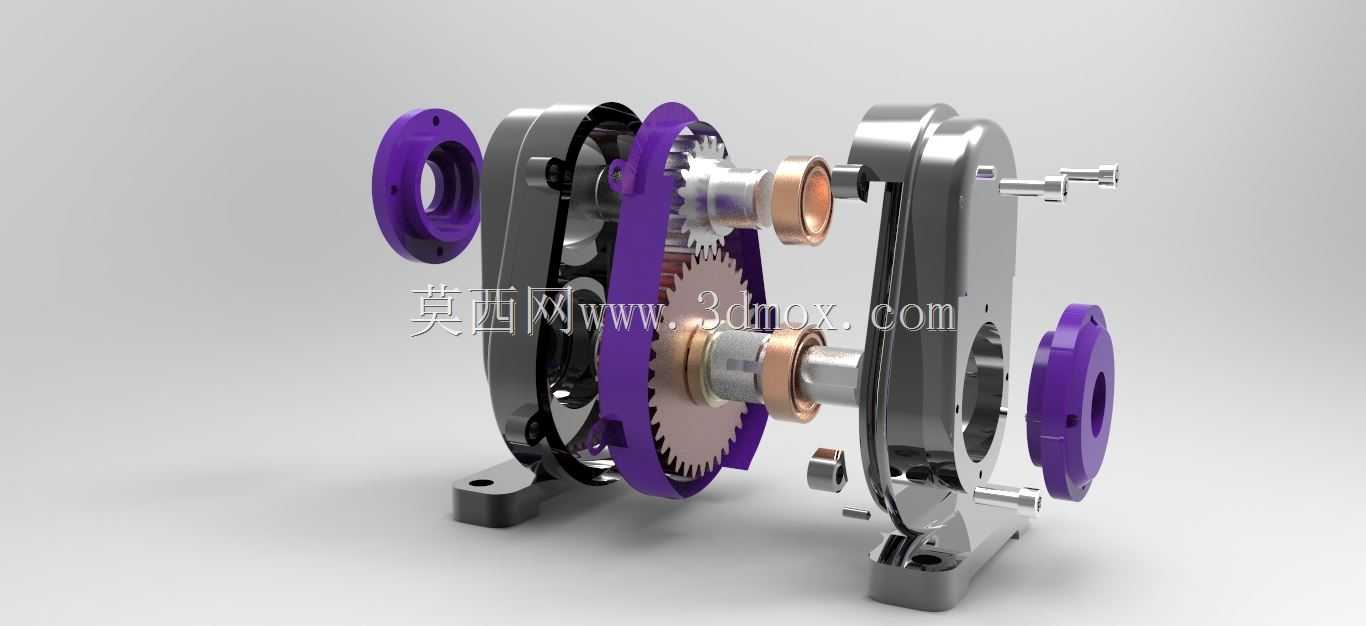

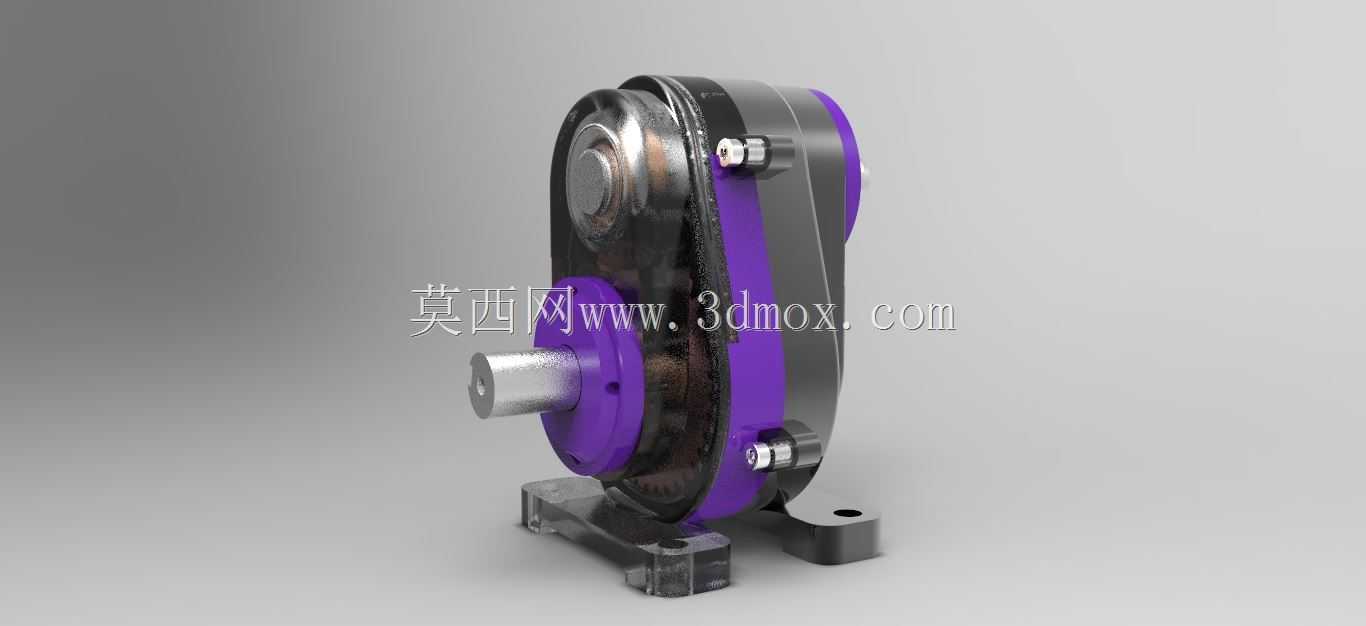

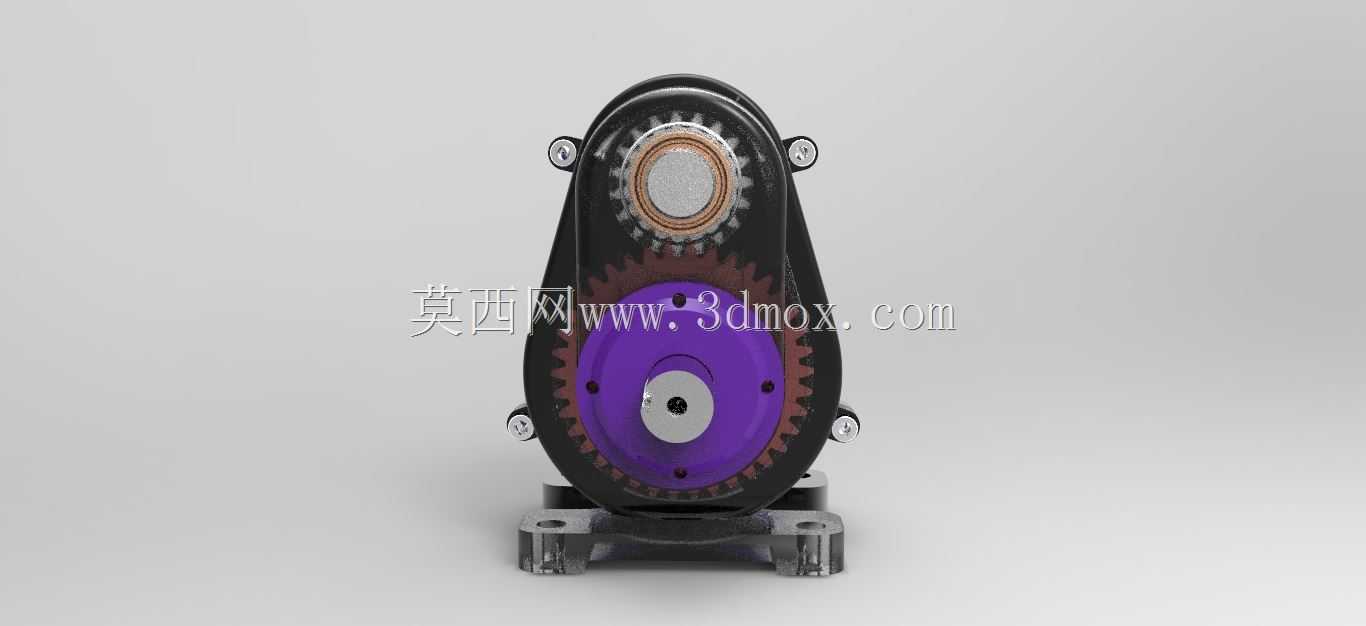

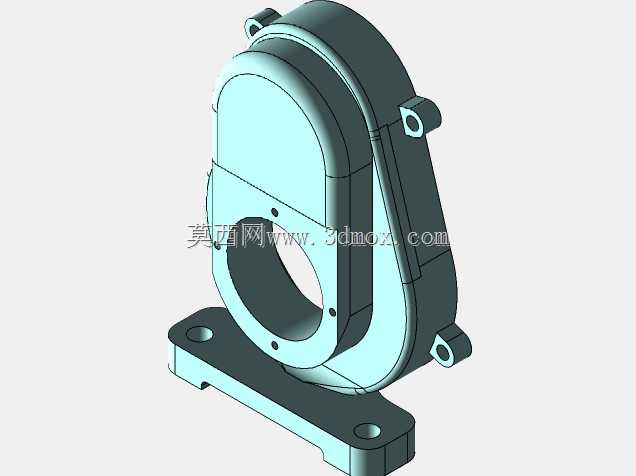

这款齿轮箱是机械传动系统中用于匹配转速、传递转矩的核心部件，广泛应用在轻工输送设备、小型自动化生产线、教学实训台、农用辅助机具、小型食品加工机械等需要降低输入转速、增大输出扭矩的场景中，能够在原动机与工作机之间搭建可靠的动力传递链路，解决原动机输出转速过高、扭矩不足无法直接驱动工作端负载的适配问题。从功能特性来看，该齿轮箱采用平行轴圆柱齿轮传动结构，箱体内设置一对啮合的直齿圆柱齿轮，通过不同齿数的齿轮啮合实现固定减速比的动力输出，输入端与输出轴采用同轴心平行布局，两端轴伸处配置铜质轴套配合密封结构，既可以保障轴系转动的顺滑度，也能避免箱内润滑脂泄漏、外界粉尘杂质侵入箱体内部磨损啮合齿面。箱体采用剖分式结构设计，两侧紫色端盖通过紧固件与主箱体连接，日常维护时只需拆卸端盖即可检查齿轮啮合状态、补充润滑介质，无需整体拆解传动链路，大幅降低后期运维的操作难度。箱体底部设置带安装孔的固定支座，安装时可通过螺栓将箱体整体固定在设备的安装基面之上，安装边界预留了足够的紧固件操作空间，输入端与输出端的轴伸长度经过适配设计，能够直接匹配常规的联轴器、带轮等传动连接件，无需额外定制转接配件即可完成装配。设计过程中充分考虑了传动的平稳性需求，齿轮齿形经过参数优化，啮合过程中齿面接触均匀，可有效降低传动过程中的振动与噪音，箱体的壁厚经过强度校核，能够承受额定负载下的齿轮啮合冲击力，避免长期运行出现箱体变形导致的轴系偏斜、齿轮异常磨损问题。两端的紫色端盖除了密封防护作用外，还对轴系起到轴向定位的作用，可限制轴系运转过程中的轴向窜动，保障齿轮始终保持在设计啮合宽度范围内工作，提升传动的可靠性与整体使用寿命。
