内燃机用活塞金属结构三维数模

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载构件，这套活塞三维结构完整还原了量产机型的核心设计细节，可直接用于动力系统的结构匹配、运动仿真验证以及配套组件的协同设计。从实际装机场景来看，这类活塞广泛适配小排量通用汽油机、小型空压机以及低压往复泵的动力端，在工作过程中需要在气缸套内做高频往复直线运动，既要承受燃烧瞬间产生的高温高压燃气冲击，还要通过活塞销将作用力传递给连杆，最终带动曲轴完成旋转运动的输出。

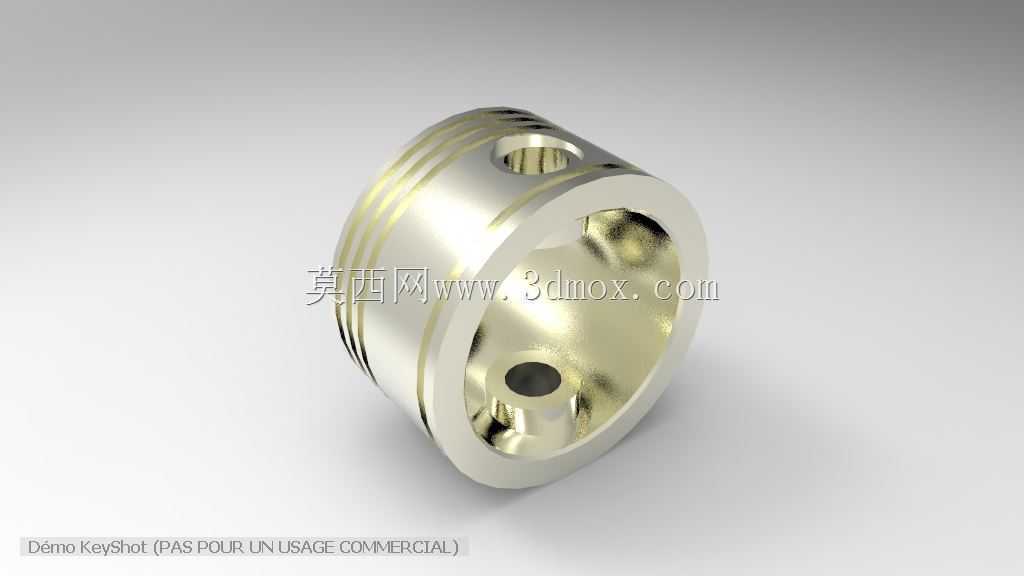

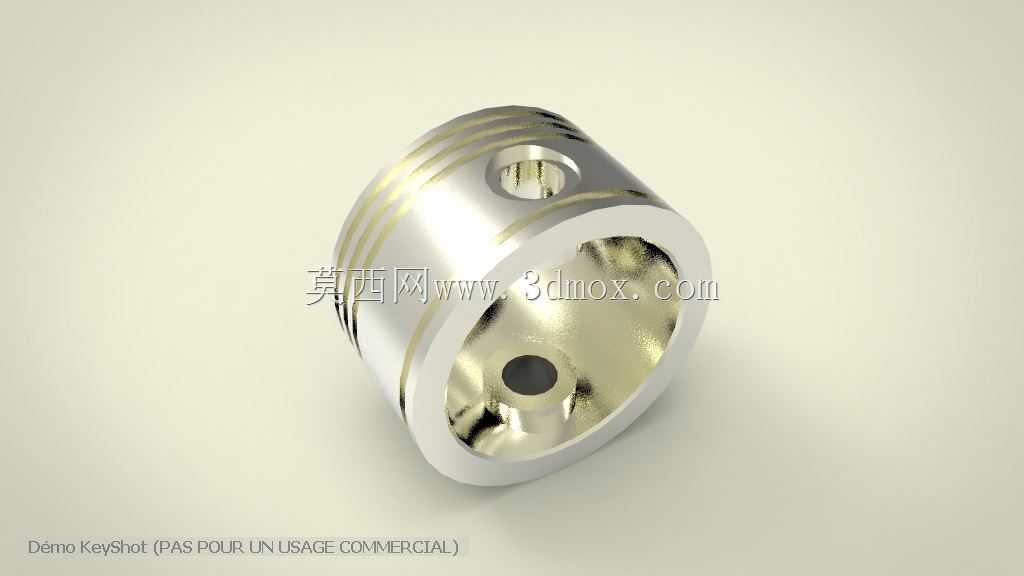

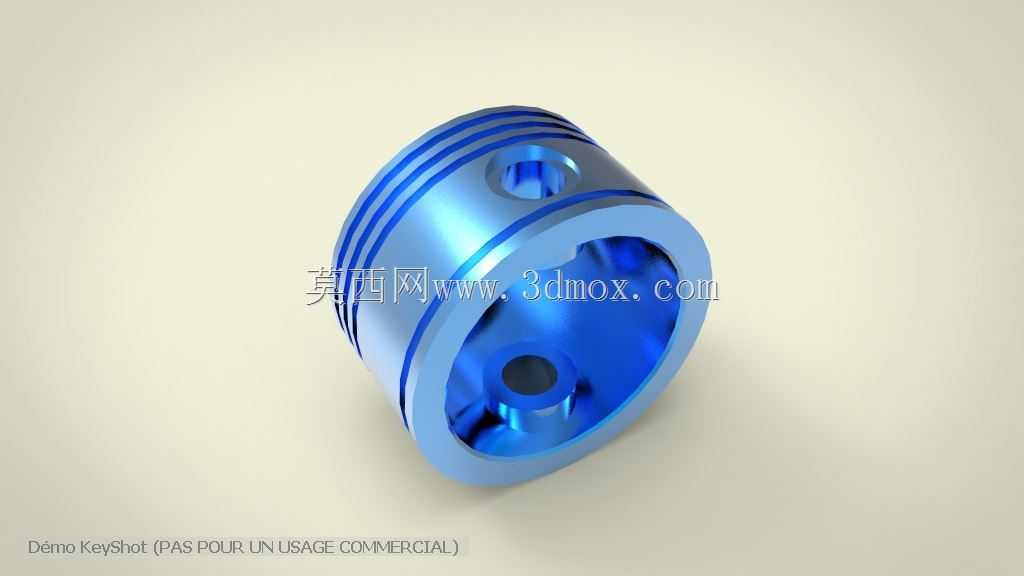

　　设计层面上，该活塞采用了典型的筒式结构布局，头部预留了多道环槽安装位，最靠近顶面的环槽用于安装气环，负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱稀释润滑油，下方的环槽则用于安装油环，刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。活塞销孔采用了同轴贯穿式设计，孔位边缘做了倒角过渡处理，能够降低应力集中系数，避免高频交变载荷下销孔位置出现疲劳裂纹，销孔与活塞销采用间隙配合，工作过程中可通过润滑油膜形成缓冲，适配活塞受热后的膨胀变形量。

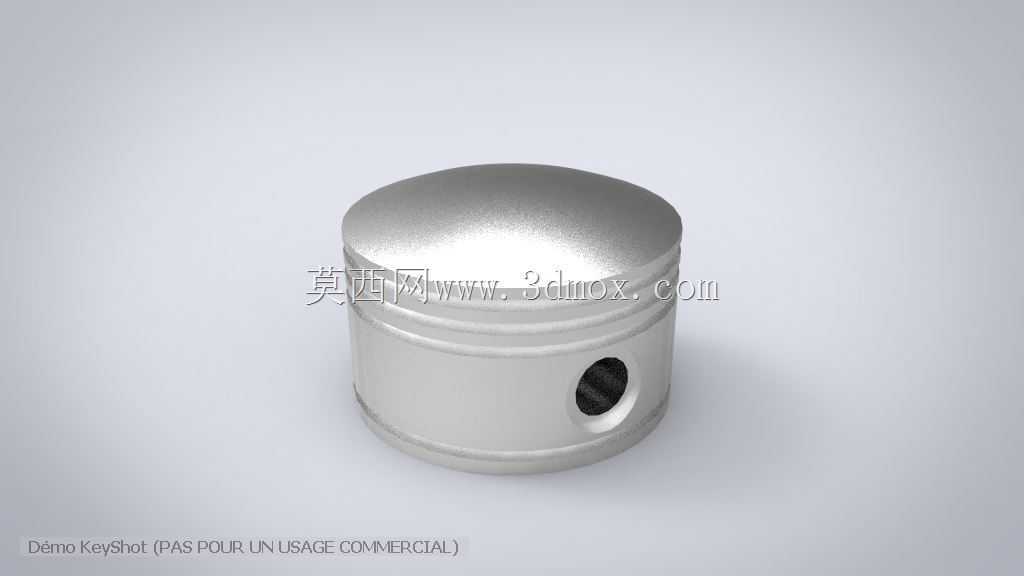

　　从外形尺寸与安装边界来看，活塞的外圆直径与配套气缸套的内径保持严格的公差配合，裙部设计为微椭圆型面，常温状态下裙部与缸壁之间预留了合理的配合间隙，当活塞达到工作温度后，裙部受热膨胀会自动补偿间隙值，既避免冷启动时出现敲缸异响，也能防止热态下活塞胀死在气缸内部。活塞顶面为平面结构，可与气缸盖、气缸壁共同组成规则的燃烧室容积，顶面边缘的过渡圆角经过优化，能够减少燃烧过程中的气流死区，提升混合气的燃烧效率。活塞环槽的宽度、深度以及相邻环槽之间的岸高都经过强度校核，能够承受燃气压力带来的轴向载荷，同时环槽侧面的平面度公差控制在合理范围内，保证活塞环安装后能够灵活涨缩，不会出现卡滞问题。

　　在实际工程应用中，这套模型可用于动力系统的运动干涉检查，通过导入整机装配体，能够验证活塞运动到上止点时是否会与气门、气缸盖发生碰撞，运动到下止点时是否会与曲轴平衡块、连杆大头产生干涉。同时也可基于该模型开展有限元分析，模拟不同工况下活塞的温度场分布、应力应变状态，优化活塞的壁厚分布，在保证结构强度的前提下降低活塞整体质量，减小往复运动的惯性力，提升动力系统的运转平顺性。对于配套的气缸密封设计、活塞销选型、连杆小头结构匹配而言，该模型的尺寸精度完全能够满足前期方案设计的需求，可大幅缩短动力核心部件的研发迭代周期，减少物理样机的试制次数，降低研发阶段的成本投入。
