杠杆式手动压紧夹具组件结构设计

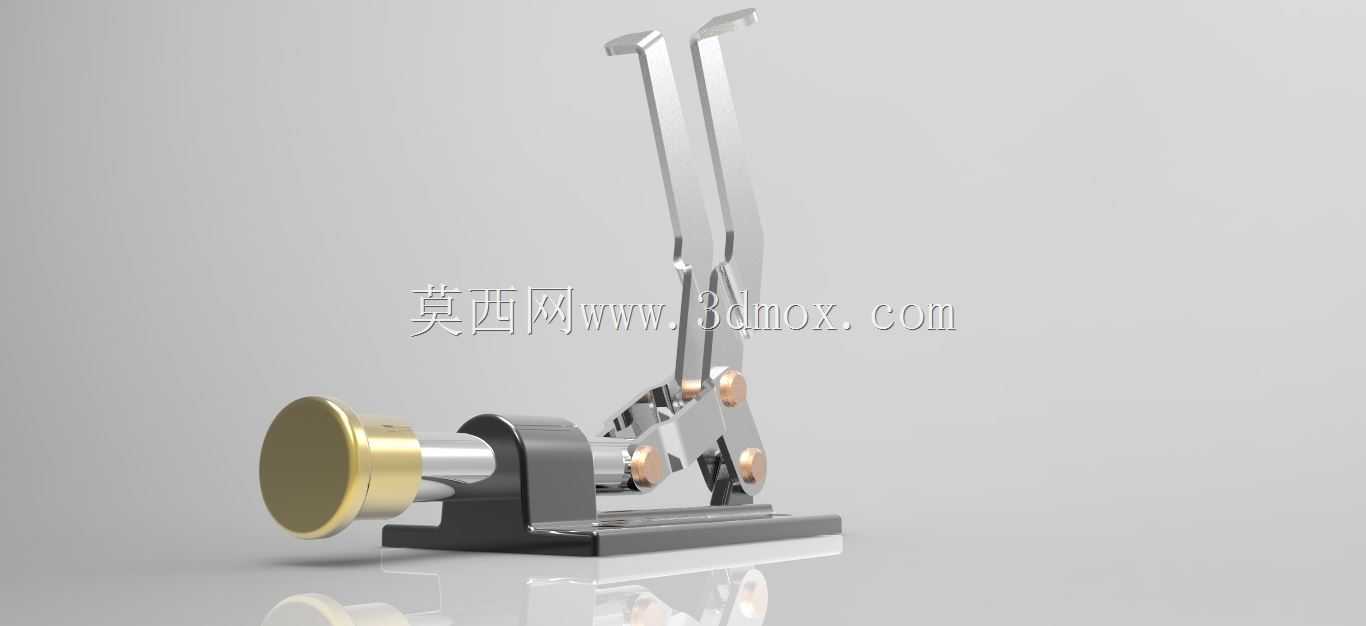

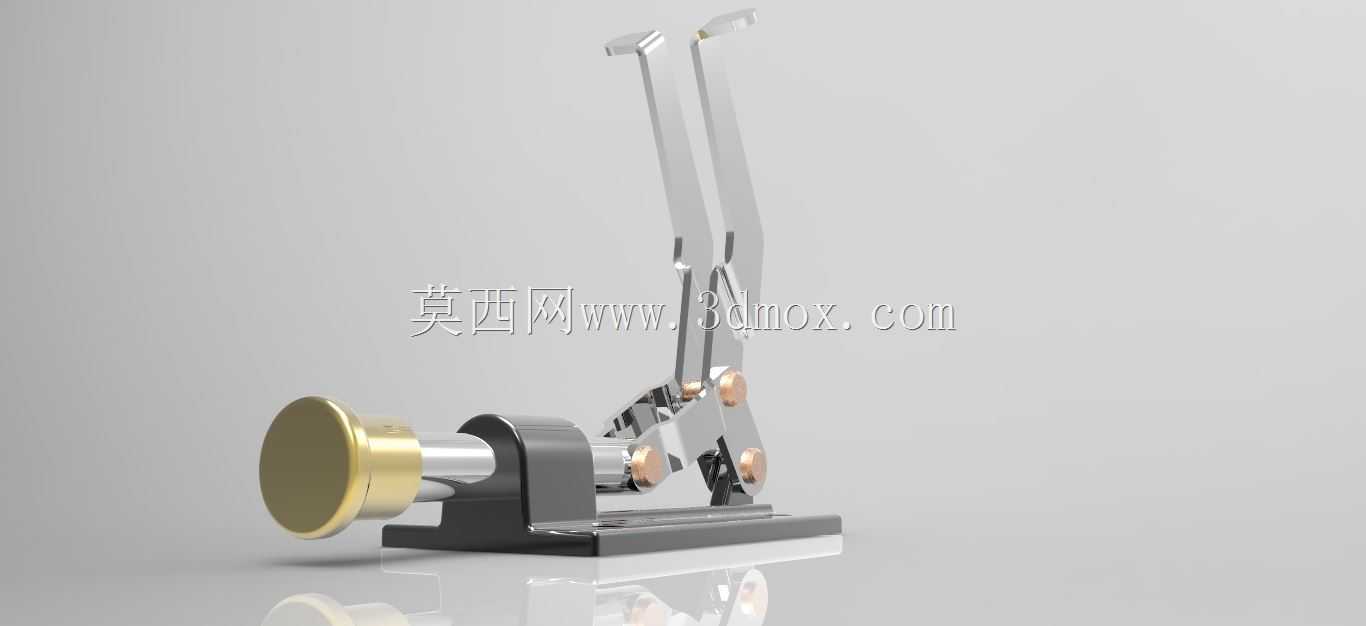

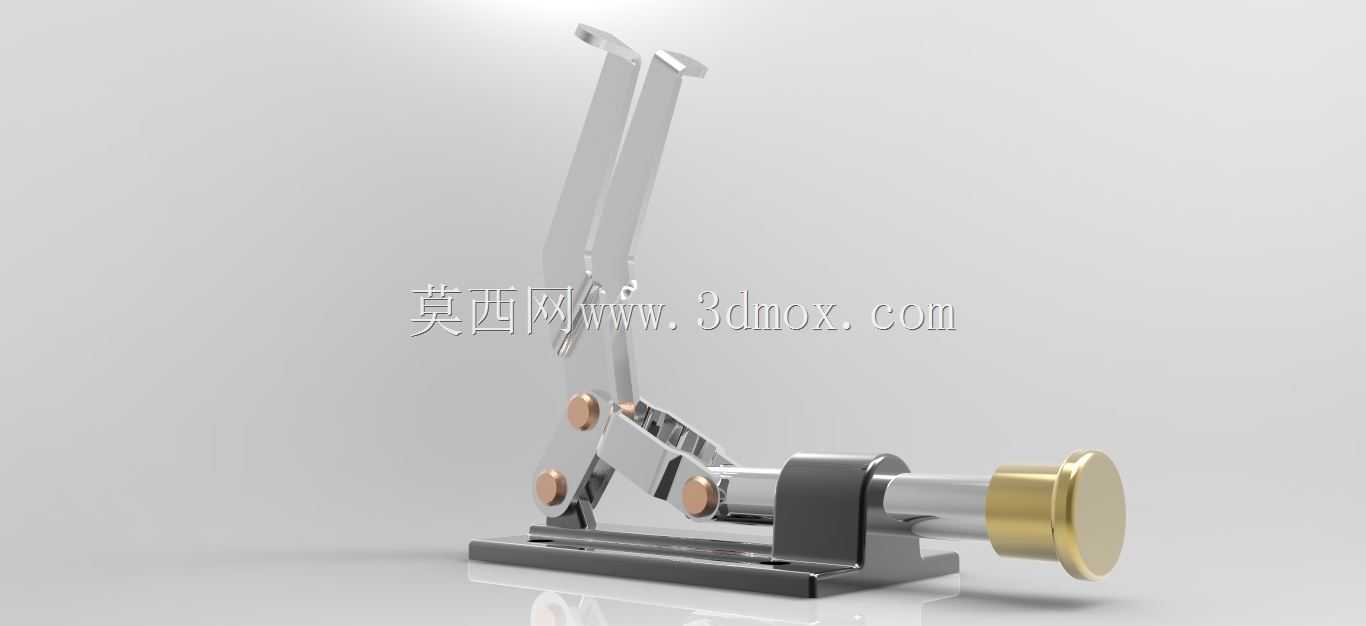

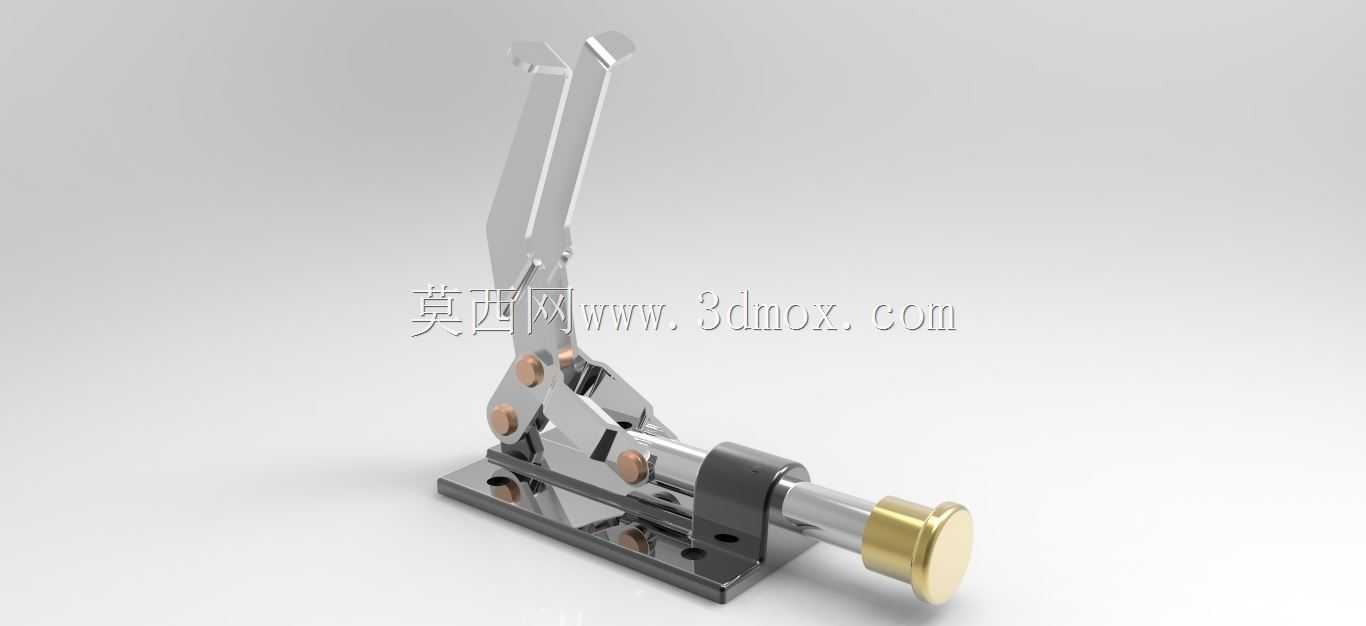

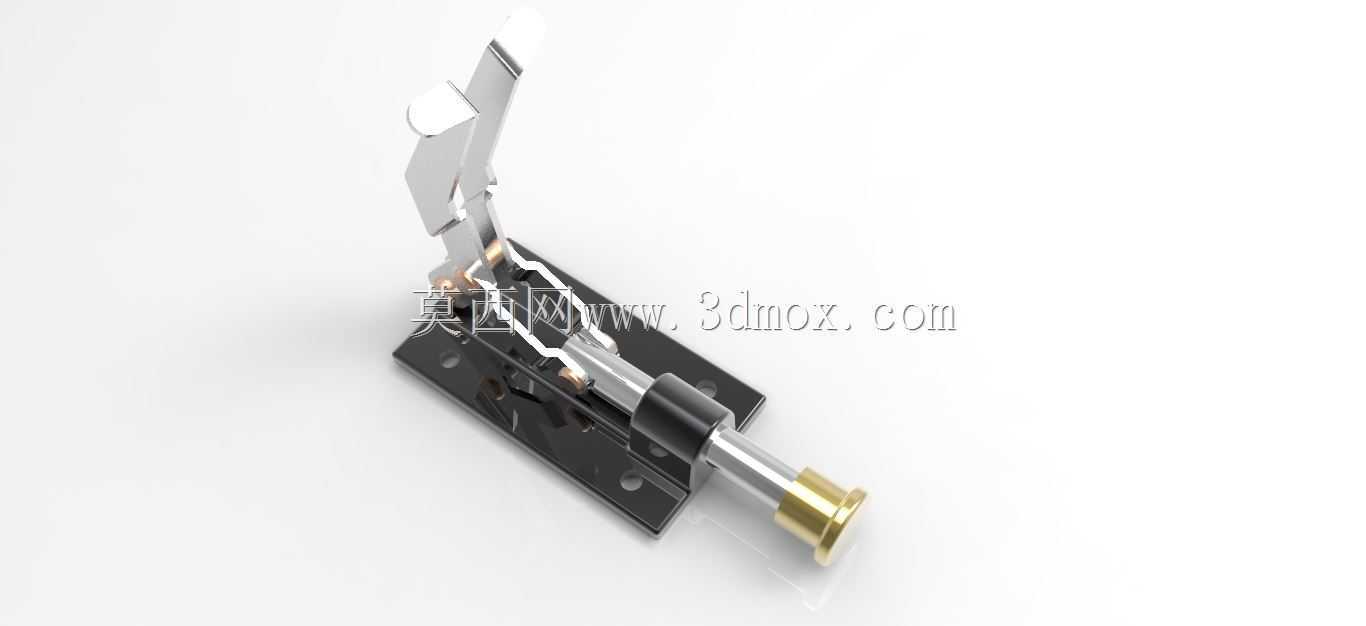

　　该夹具组件属于手动杠杆式压紧工装，核心应用场景集中在中小批量零件的机加工装夹、装配工位定位、检测工序工件固定环节，尤其适配小型五金件、塑胶件的铣削、钻孔、攻丝工序的侧面或顶面压紧需求，也可在装配流水线的单工位上作为辅助固定机构使用，替代传统的螺栓压板装夹方式，缩短单件装夹的辅助时间。从实际使用逻辑来看，该组件依靠多组铰接杠杆的力放大效应实现压紧，操作人员仅需扳动上部的杠杆手柄，即可通过铰接点的力传递，将端部的压头压紧在工件表面，松开时反向扳动手柄即可快速抬起压头，整个操作过程无需额外工具，单手即可完成装夹与松脱动作，适合频繁上下料的工位使用。设计层面上，该组件采用了底座固定式安装结构，底部的平直安装面预留了螺栓固定孔位，

　　可直接通过内六角螺栓固定在工装台、T型槽工作台或者专用夹具基板上，安装边界的孔位间距按照通用工装的标准孔距设计，可兼容多数现有工作台的安装孔位，无需额外加工转接板。压头部分采用了端面接触的设计，接触端为大直径的圆形金属压头，接触面积相比尖点压头更大，可避免压紧过程中在工件表面留下压痕，适配表面质量要求较高的工件装夹，同时压头与推杆之间采用了活动连接结构，可在一定范围内自适应工件表面的角度偏差，保证压紧面与工件表面完全贴合，避免局部应力集中导致的工件变形。杠杆铰接部分全部采用销轴连接，铰接点处设计了耐磨衬套结构，长期反复使用过程中可减少铰接孔的磨损，延长整套夹具的使用寿命，同时铰接点的位置经过力臂配比优化，

　　在手柄端施加较小的操作力即可在压头端获得足够的压紧力，既保证装夹的可靠性，又能降低操作人员的劳动强度。整体结构的外形尺寸紧凑，横向安装占用空间不超过150mm，垂直方向的最大开合高度可通过调整杠杆的限位位置适配不同厚度的工件，压头的伸出长度可覆盖距离安装面边缘50mm范围内的工件压紧位置，可满足多数小型零件的装夹范围需求。结构上所有的运动部件都做了限位设计，手柄扳动到压紧位置时会通过结构硬限位锁定压紧状态，不会因为加工过程中的振动导致松脱，扳动到松开位置时压头会自动抬起到足够的高度，方便工件的取放，不会与工件上下料路径产生干涉。从建模细节来看，所有的铰接配合面都预留了合理的配合间隙，既保证运动过程的顺畅无卡滞，

　　又不会出现过大的旷量影响压紧精度，金属结构件的边角都做了倒角处理，避免操作过程中划伤操作人员，外露的铰接销轴端部做了防脱设计，长期使用过程中不会出现销轴脱落导致的机构散架问题。该夹具可单独使用，也可多组组合使用，针对异形工件可通过调整安装位置实现多点同步压紧，在非标工装设计中可作为标准压紧模块直接调用，减少重复设计的工作量，适配多品种小批量的柔性生产需求，相比气动、液压压紧夹具，无需外接动力源，部署灵活，成本更低，适合没有集中气源的小型加工车间或者临时工装场景使用。
