发动机传动用径向连杆结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:313224
  • 发动机传动用径向连杆结构设计
  • 发动机传动用径向连杆结构设计
  • 发动机传动用径向连杆结构设计
  • 发动机传动用径向连杆结构设计

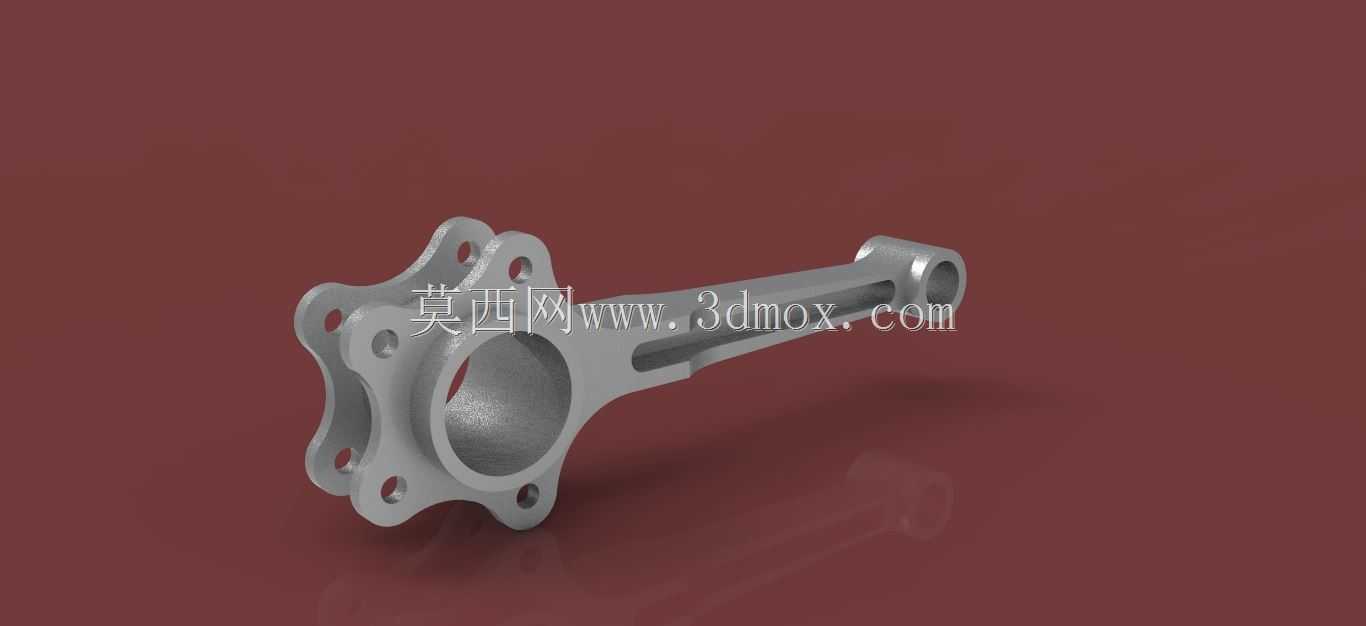

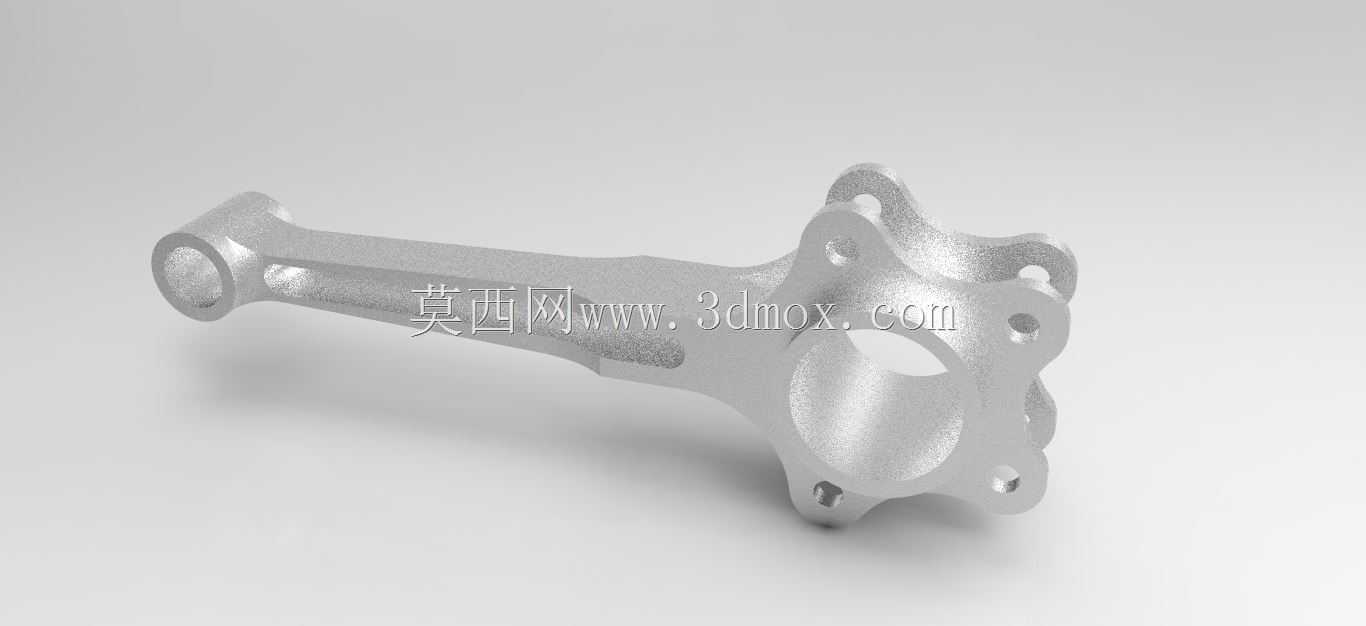

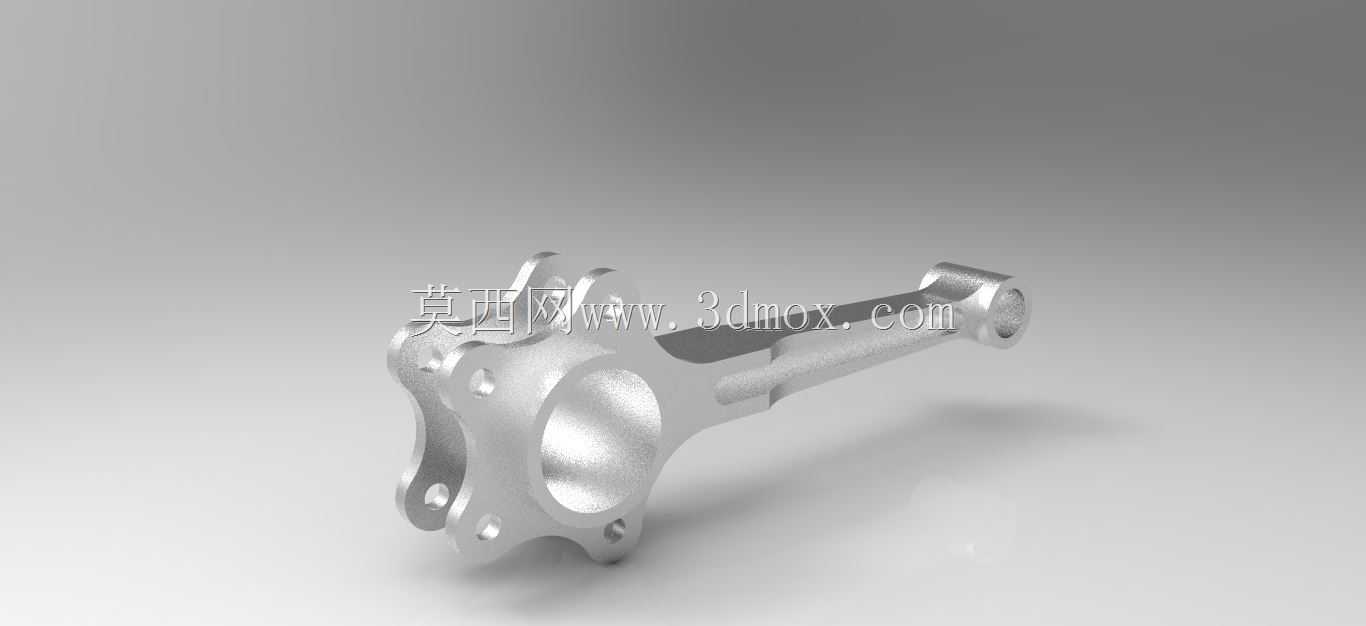

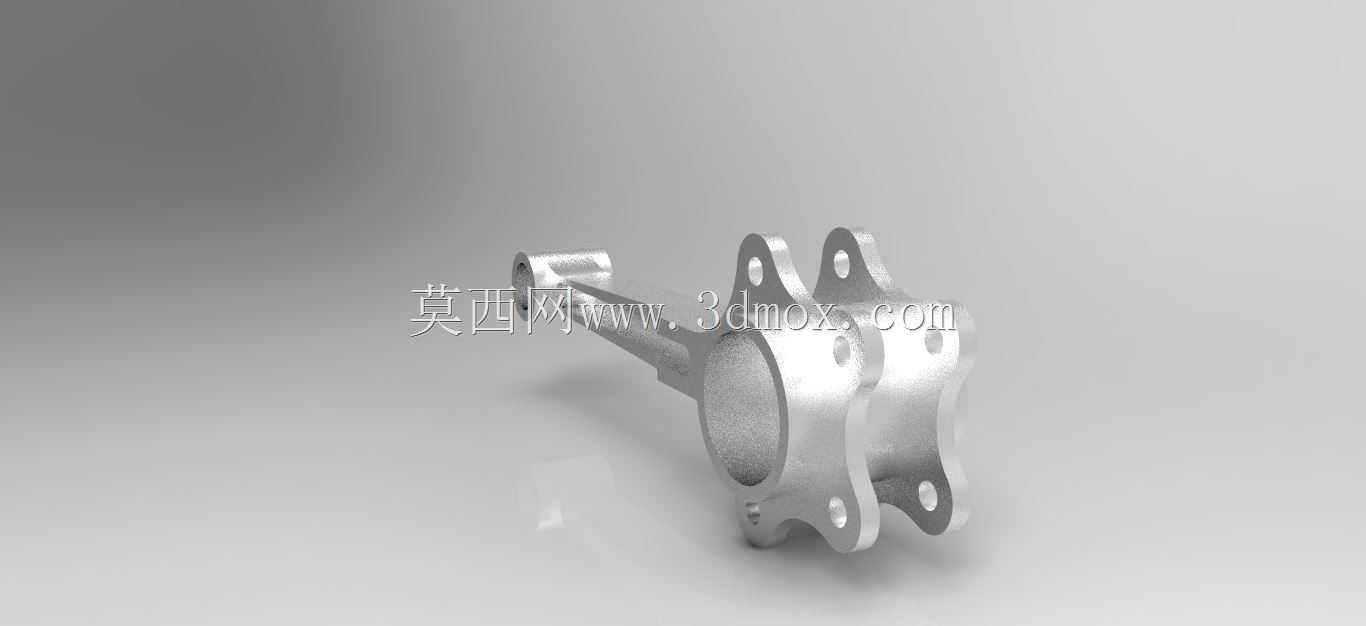

这类径向连杆主要应用在往复式动力机械的曲柄连杆机构中,是内燃机、活塞式压缩机这类设备里连接活塞与曲轴的核心受力部件,工作时需要把活塞承受的燃气压力传递给曲轴,将活塞的往复直线运动转化为曲轴的旋转运动,同时还要承受往复惯性力、旋转惯性力带来的交变载荷,设计时对结构强度、刚度和轻量化都有较高要求。从结构上看,该连杆大头采用多螺栓孔的分体式法兰连接结构,周边均匀分布的安装孔用于和连杆盖配合紧固,抱紧曲轴的连杆轴颈,孔位的分布角度和孔径大小经过匹配计算,能保证螺栓预紧后轴瓦的贴合压力均匀,避免工作中出现轴瓦偏磨、连接松动的问题;小头端为带衬套安装位的环形孔,用于通过活塞销和活塞连接,孔壁的厚度设计兼顾了销孔的承压能力和往复运动的减重需求。杆身采用工字形截面结构,这种截面在相同截面积下能获得更大的抗弯截面模量,既可以降低连杆整体的往复运动质量,减少惯性力带来的冲击载荷,又能保证在摆动平面和垂直摆动平面内都有足够的刚度,避免高转速工况下杆身出现弯曲、扭转变形。设计过程中需要严格控制大小头孔的中心距尺寸,这个尺寸直接影响发动机的压缩比,公差范围通常控制在微米级,同时要保证大小头孔的圆柱度、平行度形位公差,避免工作中出现活塞偏缸、轴颈偏磨的故障。安装边界上,大头的外圆尺寸需要匹配曲轴箱的连杆运动避让空间,确保曲轴旋转时连杆不会和缸体、曲轴平衡块发生运动干涉;小头的宽度尺寸需要和活塞销座的间距匹配,安装后活塞销两端的卡环槽能完全露出,保证卡环可靠限位。杆身表面的过渡圆角都做了圆弧平滑处理,避免应力集中,在交变载荷长期作用下减少疲劳断裂的风险,这类结构的连杆通常用在中小排量的高转速内燃机上,也可经过参数调整后适配往复泵、柱塞式传动机构等需要实现直线-旋转运动转换的设备场景。
