V型排列活塞连杆曲轴机构展示教具

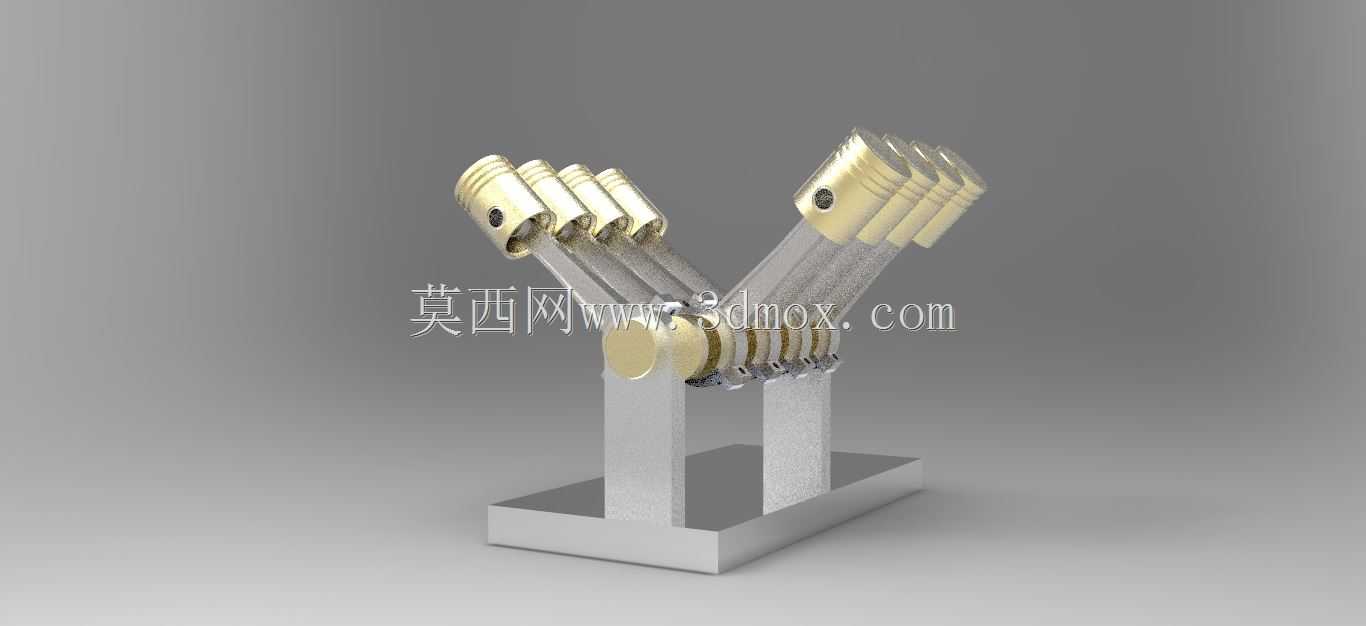

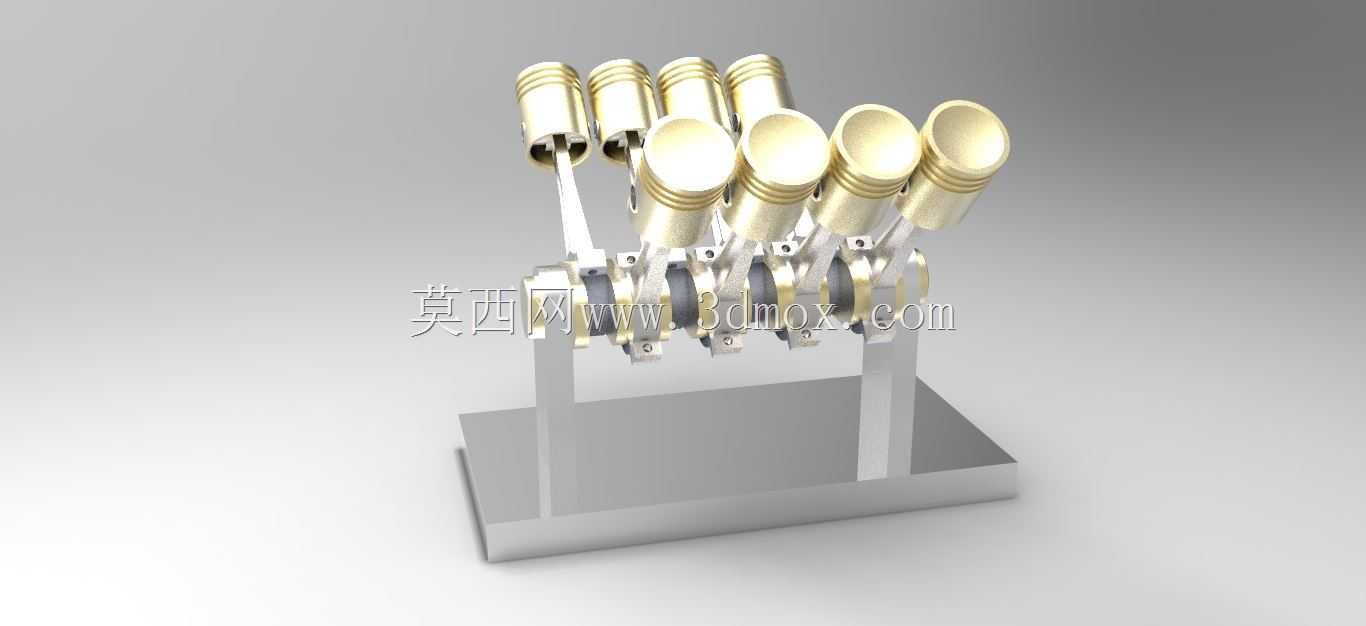

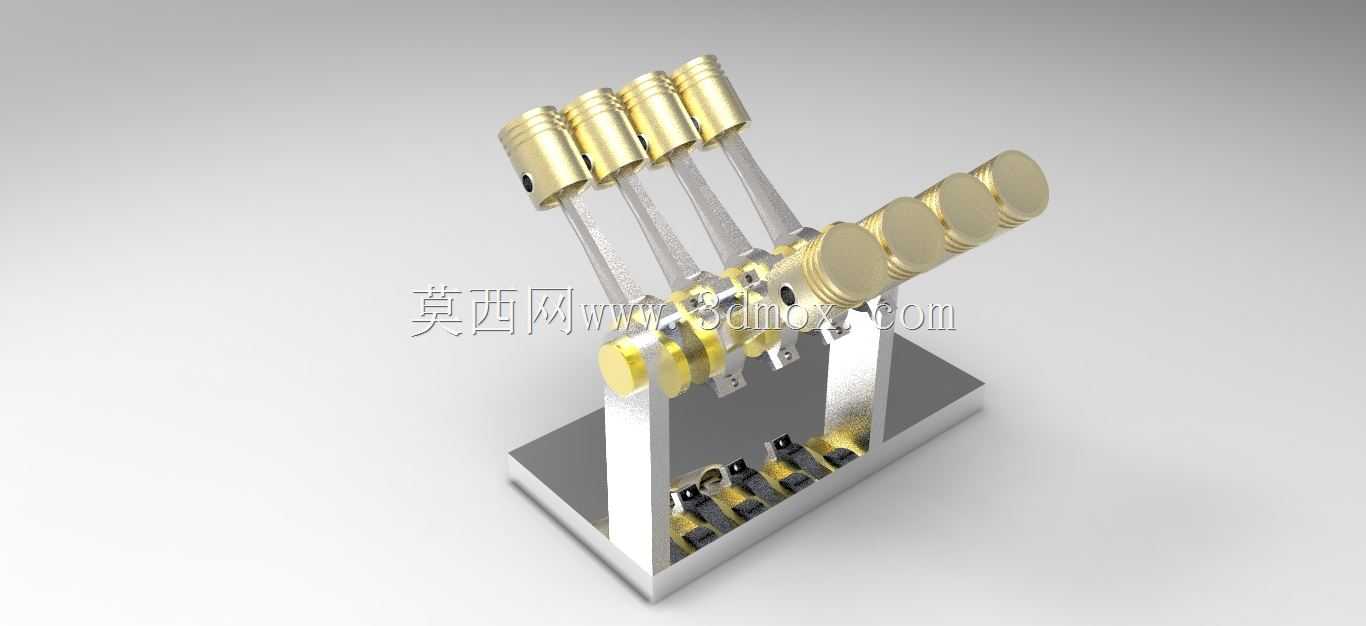

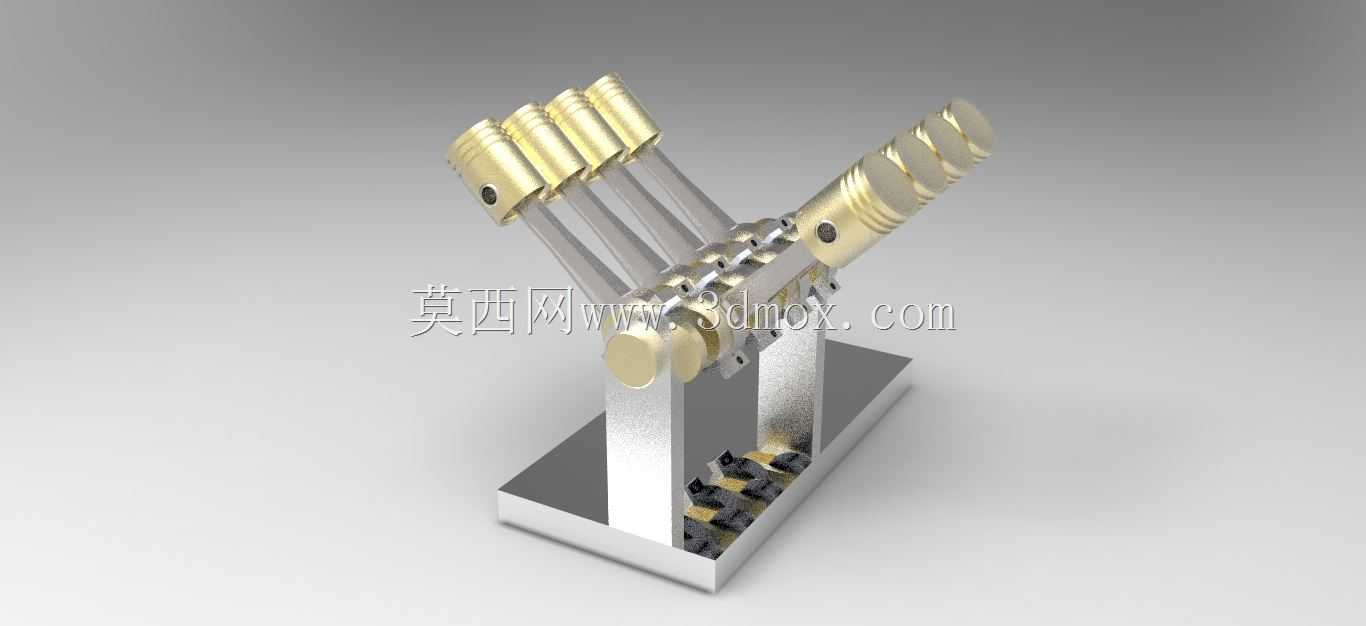

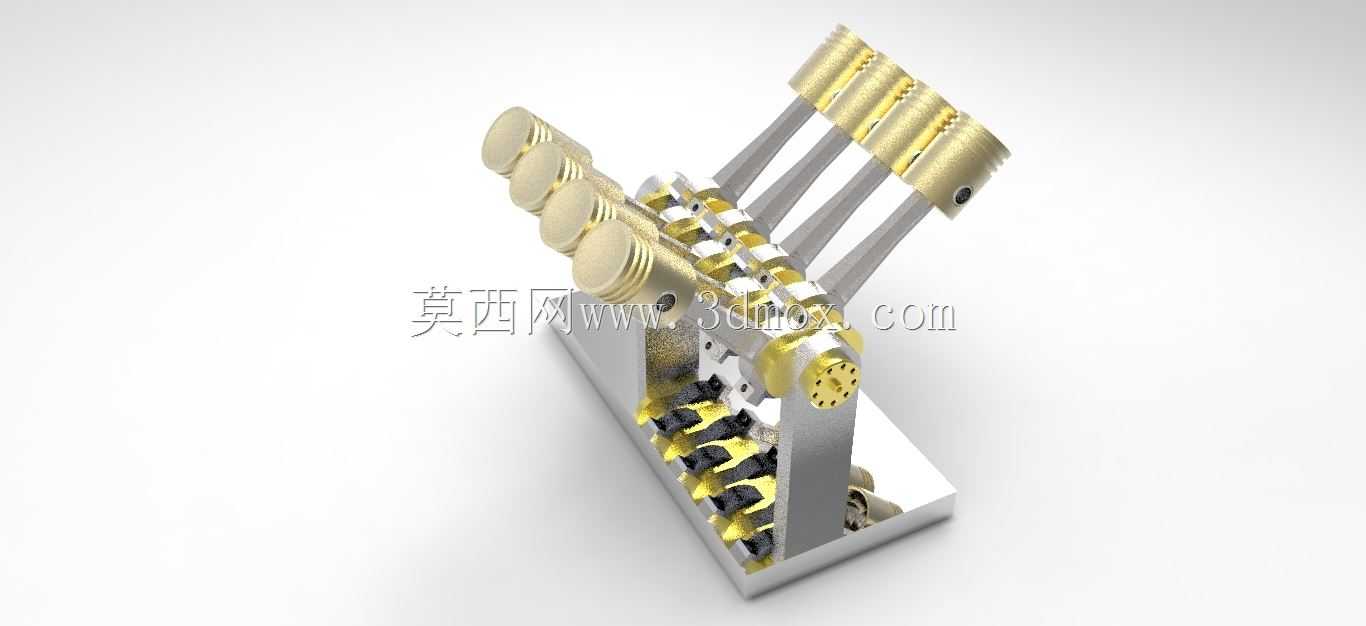

这套V型布局的活塞连杆曲轴机构，常被用于内燃机原理教学、小型动力装置原型验证场景，也可作为机械传动结构认知的实训载体。从结构设计来看，两侧活塞呈夹角对称布置，相比直列排布结构，能在相同缸数下大幅缩短曲轴轴向长度，缩减动力单元的整体安装占用空间，同时两侧活塞交替做功可抵消部分往复惯性力，降低整机运行时的振动幅度。设计过程中优先保证了活塞销与连杆小头的配合间隙，连杆大头采用剖分式结构与曲轴轴颈装配，既满足运动过程中的转动自由度要求，也便于后期拆装维护；曲轴的曲柄销按照做功相位角错位布置，确保两侧活塞的往复运动能够顺畅转化为曲轴的旋转扭矩输出。安装底座采用一体式矩形支撑结构，两个竖直支撑臂分别对应两侧缸体的安装定位基准，曲轴主轴颈穿过支撑臂的轴承位完成径向定位，轴向通过轴肩实现限位，整套机构无需额外辅助支撑即可稳定放置，底座预留的安装孔位可直接固定在实训台架或测试平台上。从实际功能层面，该机构完整还原了内燃机核心动力转换单元的运动逻辑：活塞在缸套内做上下往复直线运动时，通过连杆将力传递至曲轴曲柄，带动曲轴做连续旋转运动，整个运动过程中连杆随曲轴转动角度变化不断摆动，活塞的行程长度由曲轴曲柄半径决定，可直观展示不同曲轴转角下活塞的位置变化、连杆的摆角范围，帮助从业者理解内燃机配气相位、做功顺序的设计逻辑。在结构细节处理上，活塞头部预留了活塞环安装槽位，可根据实际使用需求加装气环与油环，满足密封、刮油的功能要求；连杆杆身采用工字型截面设计，在保证结构强度、抗弯曲疲劳性能的前提下，尽可能降低往复运动件的质量，减少运动过程中的惯性冲击。整套机构的运动边界清晰，曲轴旋转过程中所有运动部件均不会超出底座的投影范围，不会出现运动干涉问题，既可以单独作为原理演示装置使用，也可在此基础上扩展缸体、配气机构、供油点火系统，组装成完整的小型内燃机原型，适配教学演示、原理验证、结构参考等多类使用场景。
