深海采油地面曲柄摇杆式抽油装置

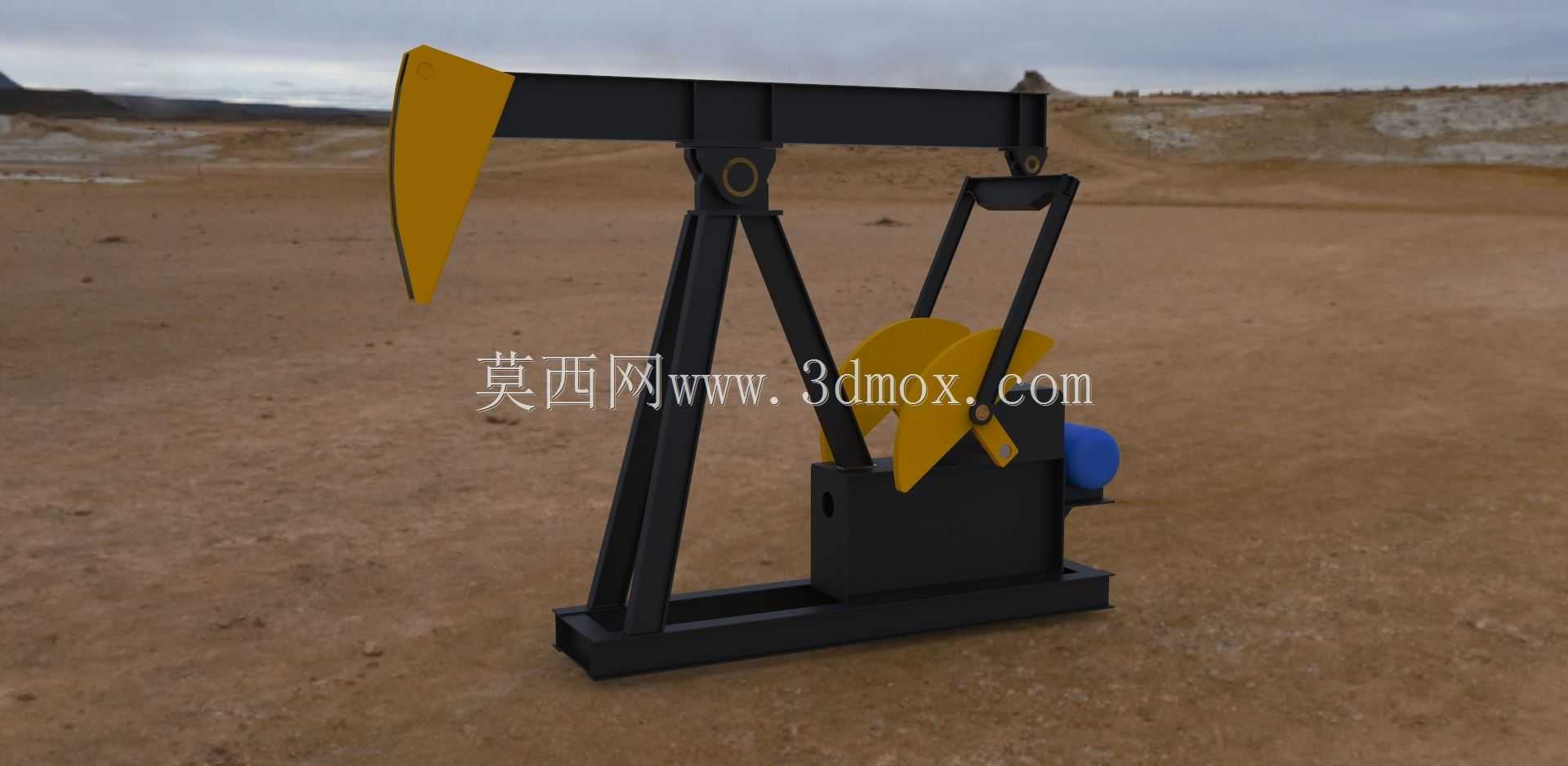

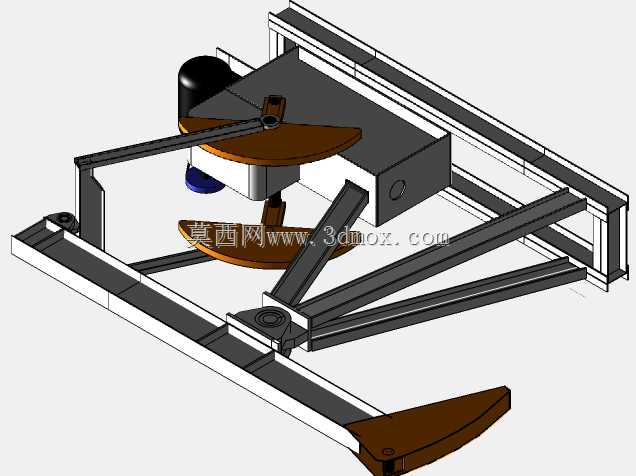

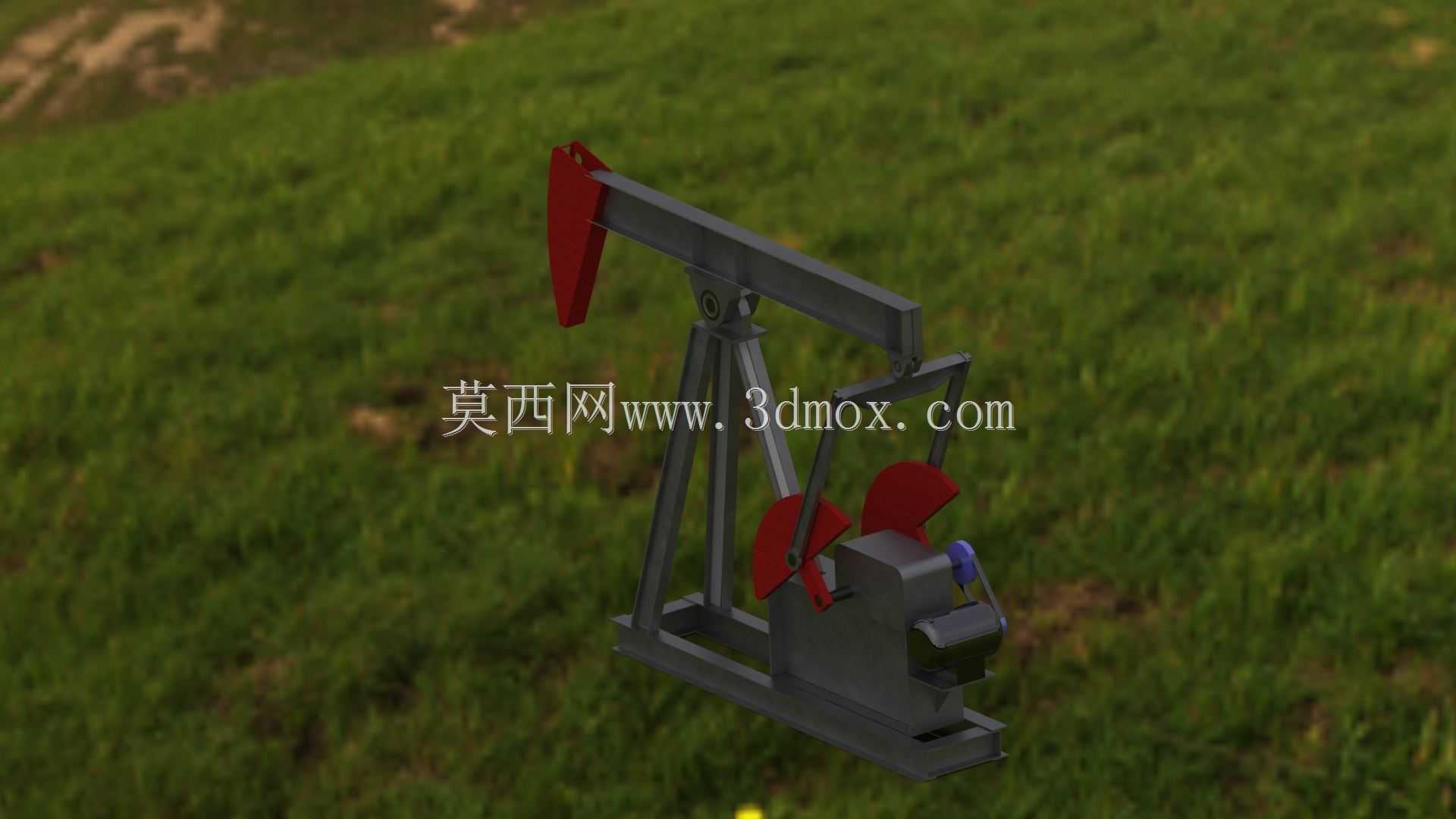

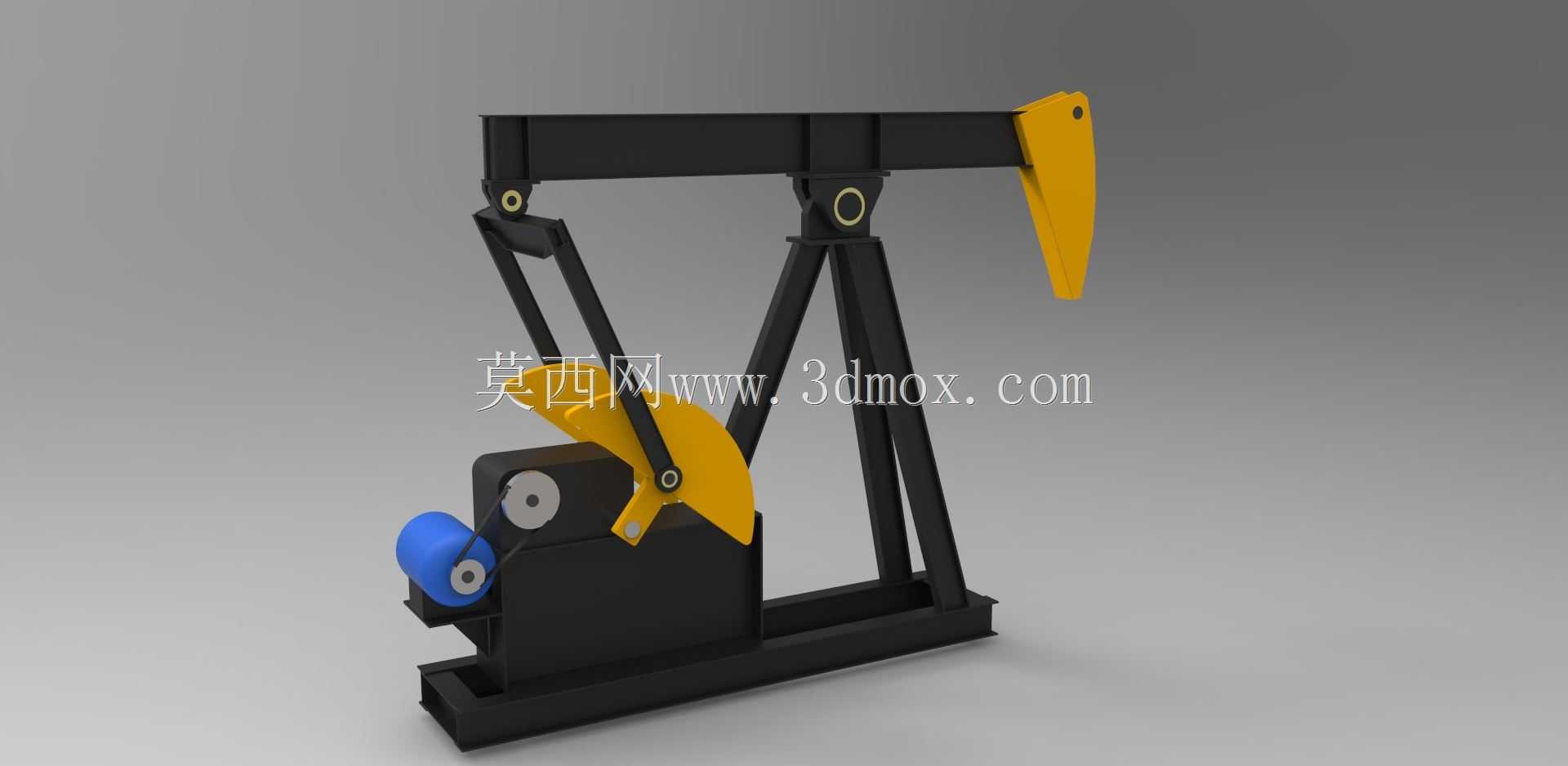

该设备为陆地及浅海区域原油开采环节的核心地面举升装置，主要应用于陆上油田、滩海采油平台的生产井位，承担将井下油层内的原油通过油管柱举升至地面集输管线的核心作业任务，是机械采油工艺中应用占比最高的有杆采油配套设备。整套装置采用经典的曲柄摇杆传动结构，整体以重型型钢焊接成型的塔架作为承载基体，底部设置整板式安装底座，可直接通过地脚螺栓固定在采油井场的混凝土承重基础上，安装时需保证底座水平度偏差控制在千分之二以内，游梁摆动中心与井下井口的对中偏差不超过3毫米，避免抽油杆柱运行过程中出现偏磨问题。动力输入端设置带轮减速结构，可匹配异步电动机或节能型永磁电机作为动力源，通过V带将动力传递给减速机构，减速机构输出端连接带有可调配重块的曲柄结构，曲柄通过连杆与游梁尾部铰接，将电机输出的连续旋转运动转化为游梁绕中部铰接支点的上下往复摆动，游梁前端的驴头结构通过悬绳器连接井下抽油杆柱，带动杆柱底部的抽油泵柱塞做上下往复运动，完成原油的吸入与举升过程。设计过程中充分考虑野外长期连续作业的可靠性需求，所有铰接转动部位均设置密封式滑动轴承配合稀油润滑结构，可适应-40℃到60℃的野外环境温度范围，配重块可根据井下泵挂深度、油液黏度参数调整安装位置与数量，平衡驴头侧抽油杆柱的载荷波动，降低电机运行过程中的峰值扭矩，提升整套设备的运行能效。游梁采用变截面箱型焊接结构，在保证整体结构刚度的前提下尽可能降低自重，驴头的弧面轮廓按照游梁摆动半径做仿形设计，保证悬绳器在整个摆动行程中始终与井口保持垂直对中，避免杆柱承受附加侧向载荷。整套设备的侧向安装预留宽度不小于1.2米，满足日常巡检、润滑保养以及易损件更换的操作空间需求，底座预留的地脚螺栓孔位可适配国内多数常规采油井场的基础安装尺寸，无需额外做基础改造即可完成现场部署。
