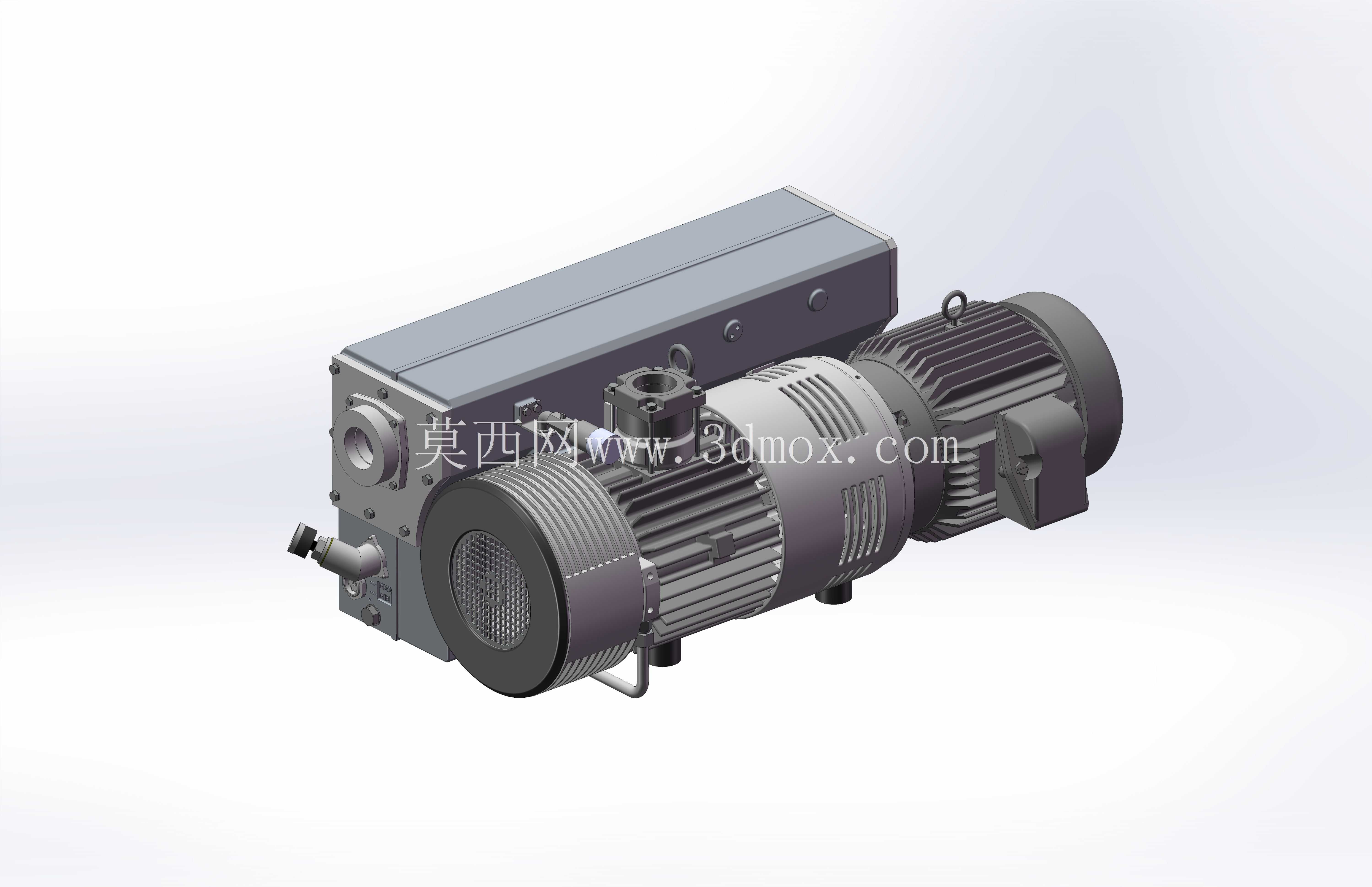

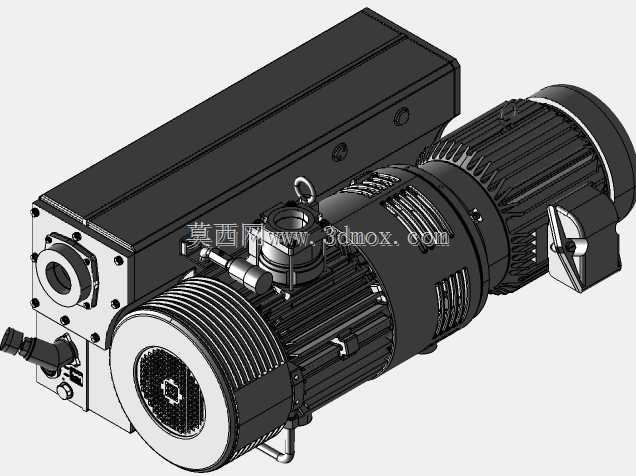

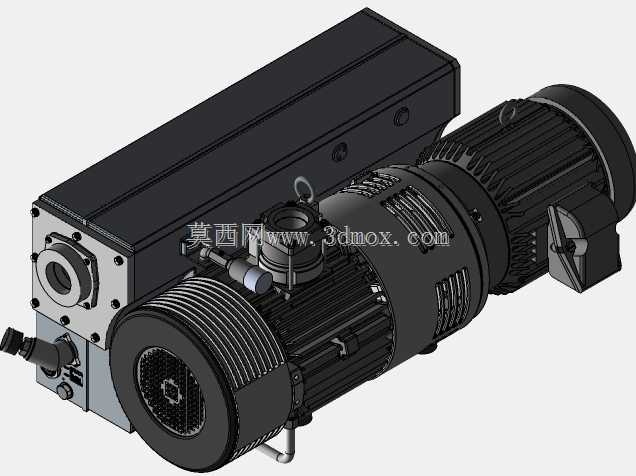

布希RA0255D油润滑旋片式真空泵结构

这款旋片式真空泵是工业真空获得领域的核心通用设备，广泛应用于食品包装真空封装、电子元器件真空浸渍、注塑行业真空脱泡、医疗耗材真空灭菌、印刷行业纸张吸持固定、木工机械真空吸附夹持等场景，能够在封闭系统中快速抽取气体获得稳定的粗真空环境，适配绝大多数对真空度要求在0.1mbar至1013mbar区间的工业生产工序。设备采用电机与泵体直联共轴的集成式结构设计，省去了传统皮带传动的冗余结构，既压缩了整机的轴向安装尺寸，也避免了传动损耗带来的效率折减，同时降低了运行过程中的振动与噪音水平，适合在车间生产线旁就近安装使用。泵体部分采用方形铸铁壳体结构，内部偏心安装带弹簧伸缩旋片的转子，转子运转时旋片在离心力与弹簧推力作用下始终贴紧泵腔内壁，将泵腔分隔为若干个可变容积的气室，随着转子转动完成吸气、压缩、排气的完整抽气循环，泵体侧方设置的气镇阀可在抽取含少量水蒸气的气体时掺入定量空气，避免水蒸气在泵腔内凝结混油，延长泵油的使用寿命。进气口设置在泵体端侧上方，采用标准法兰接口可直接对接真空管路或加装进气过滤器，防止硬质颗粒物进入泵腔划伤旋片与腔体内壁；排气口集成在泵体下方，内置油雾分离装置，可将排气中携带的泵油雾滴拦截回流至泵腔，既减少泵油损耗也避免油雾排放污染车间环境。电机端采用散热筋结构的铸铝机壳，尾部加装独立散热风罩与风叶，能够在长时间连续运行时保持电机温升在安全区间，泵体与电机的连接位置设置独立的轴承支撑座，可承受泵转子运转时的径向载荷，避免电机轴承承受额外应力延长整机使用寿命。整机安装底座采用带减震垫的支脚设计，安装时只需固定底座螺栓即可完成定位，无需额外制作复杂的安装支架，侧面预留的油位观察孔可直观查看泵油液位与油质状态，方便日常维护时快速判断是否需要更换泵油，顶部设置的吊环可满足车间内吊装转运的需求，适配生产线快速部署安装的要求。
