挖掘机配套液压破碎锤工作装置结构

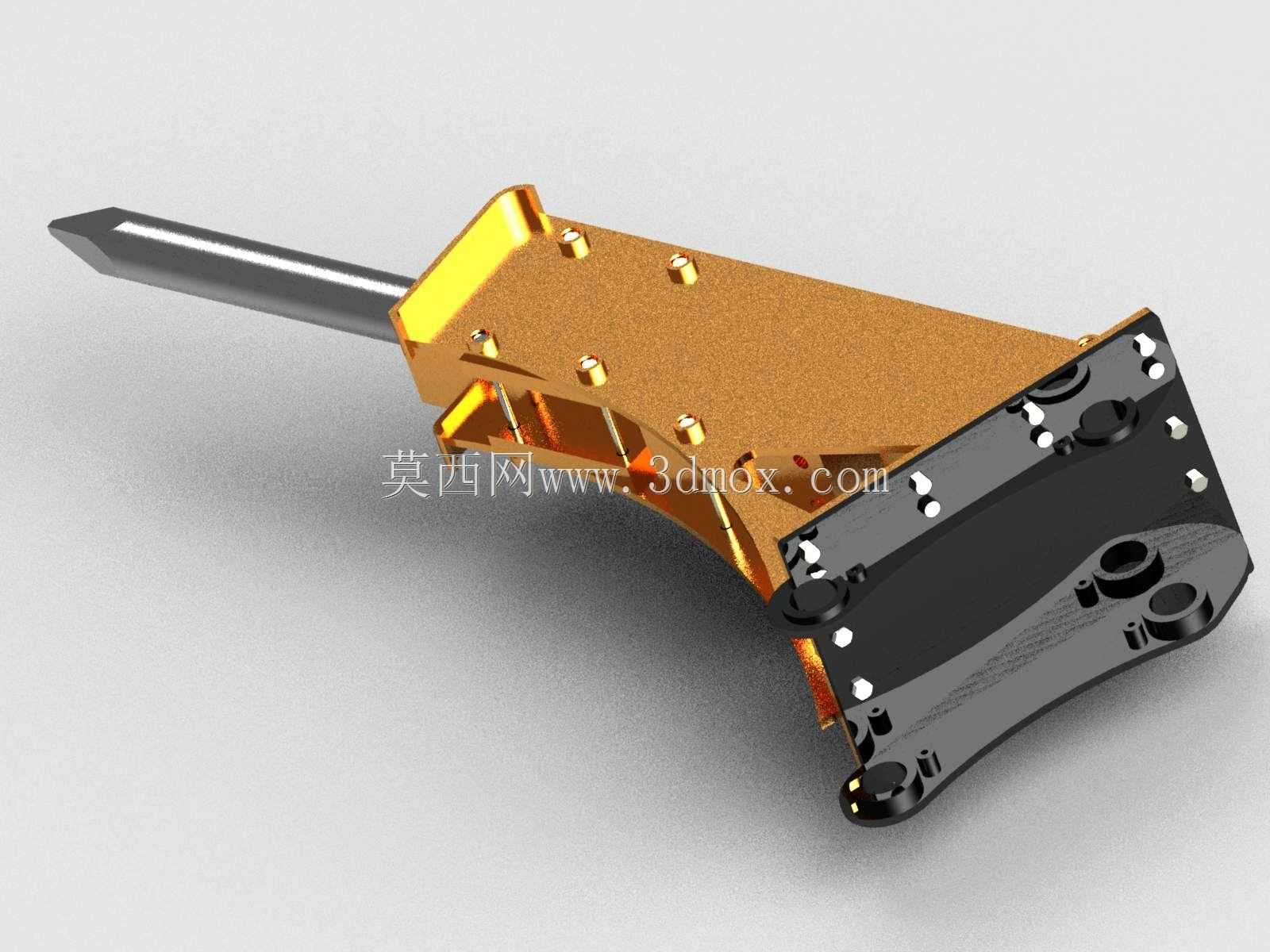

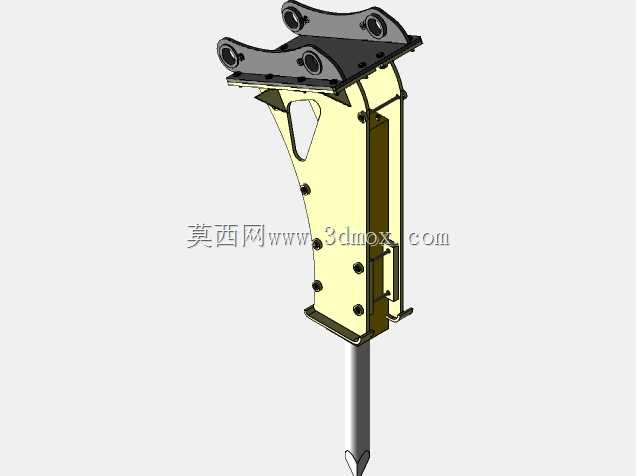

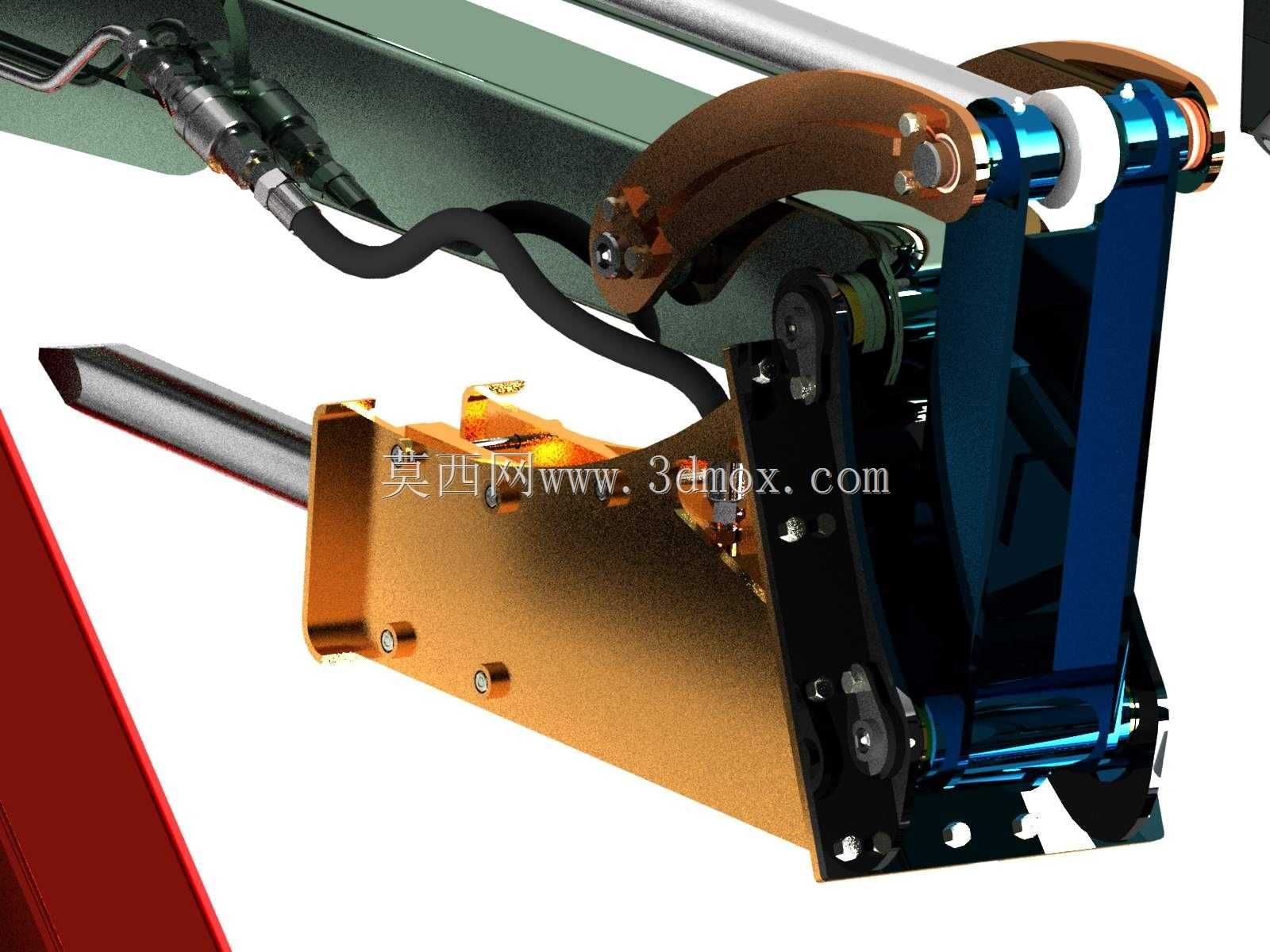

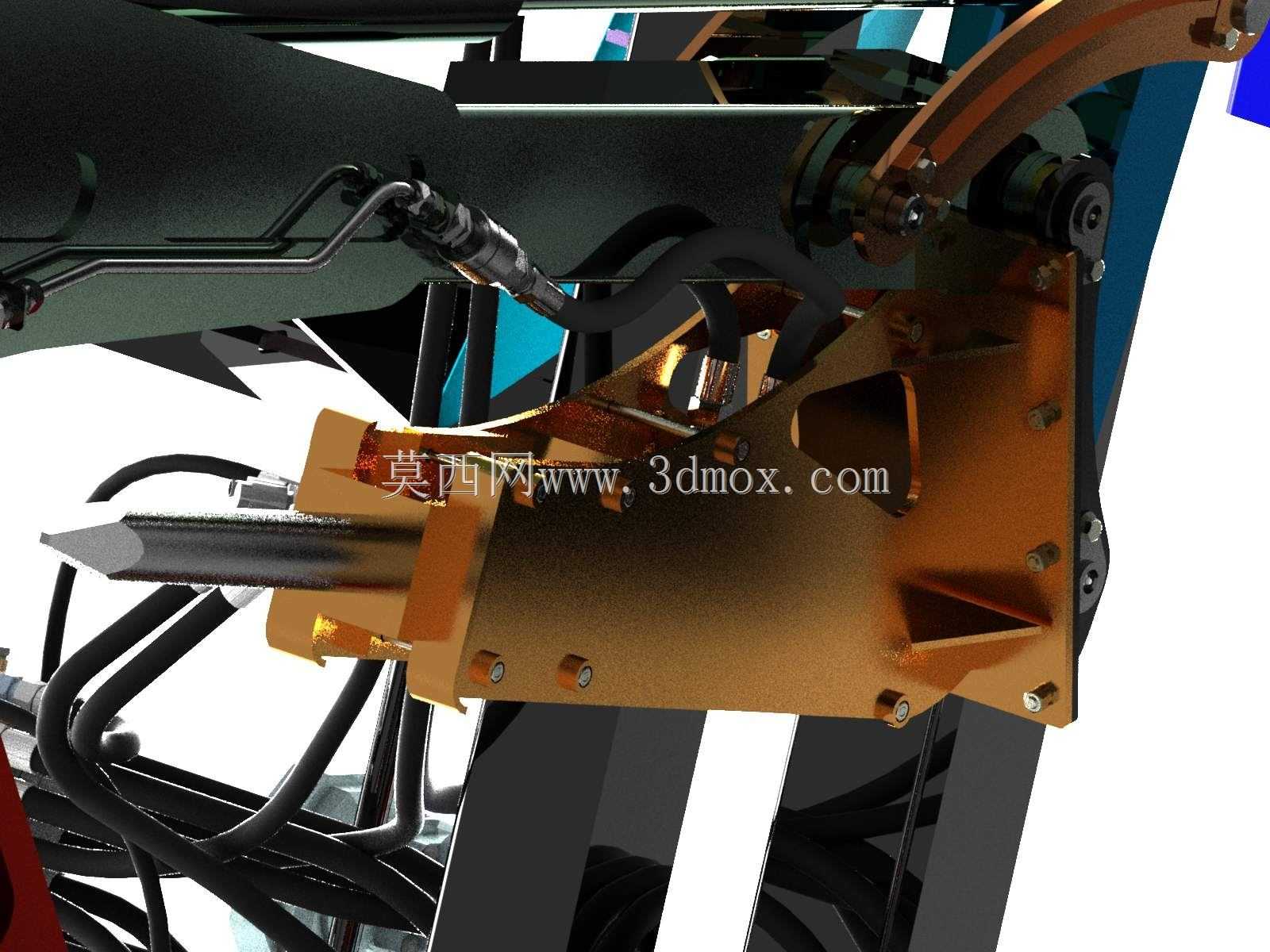

该液压破碎锤作为挖掘机前端核心作业属具，主要适配中型吨位挖掘机动臂端安装，广泛应用于矿山岩石二次破碎、建筑拆除作业、市政道路混凝土破除、冻土开挖施工、冶金炉渣清理等多类工程场景，可替代传统人工风镐作业，大幅提升硬质地层、硬质构筑物的破拆效率，降低人工作业的安全风险与劳动强度。从功能特性来看，该破碎锤依托挖掘机液压系统提供的高压油源驱动内部活塞做高频往复运动，活塞高速冲击钎杆尾部，将液压能转化为冲击动能，通过钎杆尖端将冲击力传递至被破碎物体，实现岩石、混凝土、硬质砌体等脆性材料的碎裂；整套装置集成了液压管路接口、蓄能缓冲结构、钎杆锁紧机构、壳体防护结构，可在高冲击、高粉尘的恶劣作业环境下保持稳定工作状态，同时内置的缓冲结构可吸收活塞回程的反冲击力，减少冲击载荷对挖掘机主机工作装置的损伤，延长主机与属具的使用寿命。在设计思路上，该结构优先考虑了作业可靠性与安装适配性，整体采用箱型锻造壳体作为承载主体，内部核心冲击部件采用高强度合金钢材加工，配合精密密封结构避免液压油泄漏与外界粉尘侵入；液压管路采用侧置布局，避免作业过程中飞溅的碎石、混凝土块磕碰损坏管路，钎杆锁紧机构采用快换式结构设计，可根据不同作业场景快速更换尖凿、扁凿、夯头等不同类型的工作端头，适配破碎、平整、夯实等多元作业需求。从安装边界与外形尺寸来看，该破碎锤的安装铰接孔位完全匹配对应吨位挖掘机的小臂前端连接尺寸，无需对挖掘机动臂结构做额外改装即可直接挂装，整机横向宽度控制在适配挖掘机小臂作业回转的安全范围内，避免作业过程中与周边障碍物、挖掘机自身结构发生干涉；工作状态下钎杆伸出长度满足常规破碎作业的深度需求，同时保证破碎锤在最大倾斜作业角度时，内部液压油路仍能保持正常通油，密封件不会因偏载出现异常磨损；整套装置的重心靠近铰接点位置，可减少作业时对挖掘机小臂的偏载力矩，提升作业过程中的整机稳定性，降低挖掘机液压系统的负载压力，适配不同品牌同吨位挖掘机的挂装使用需求。
