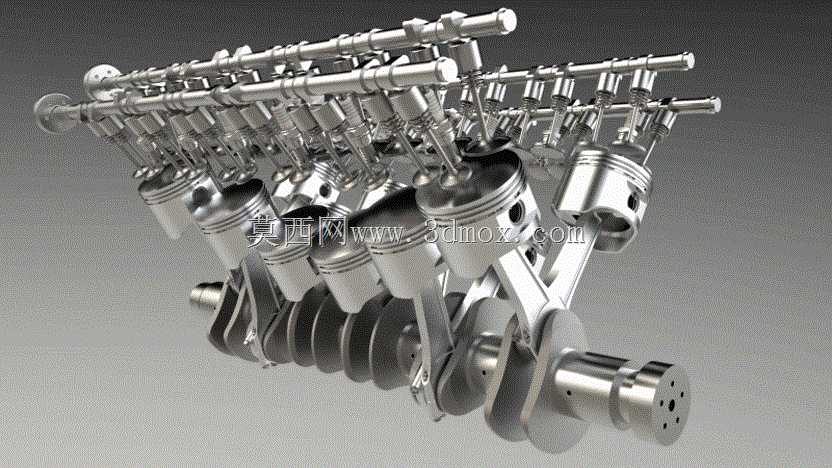

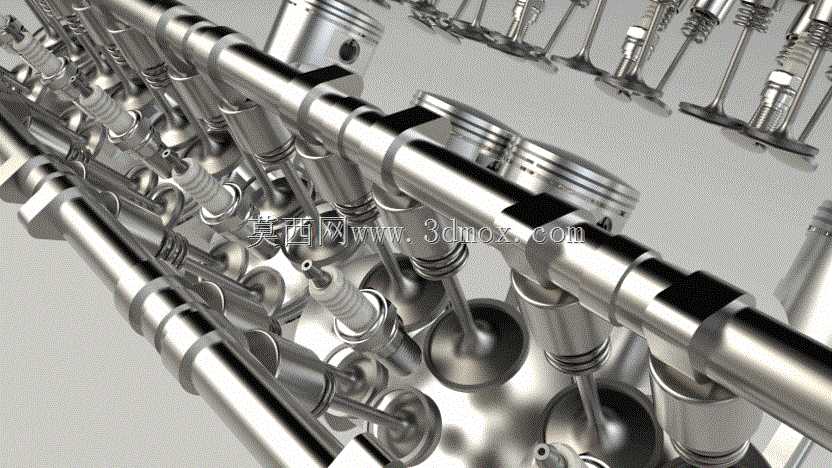

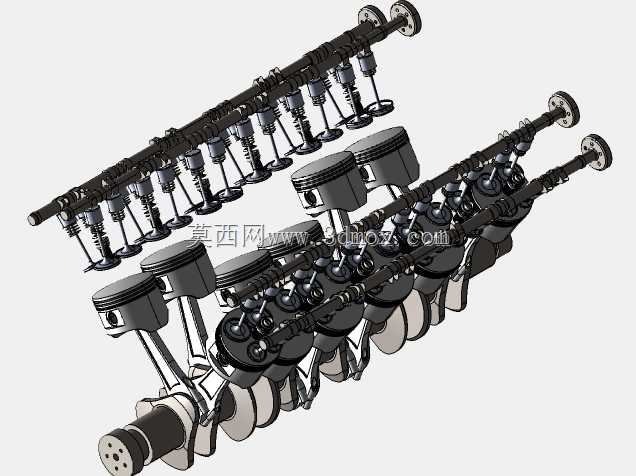

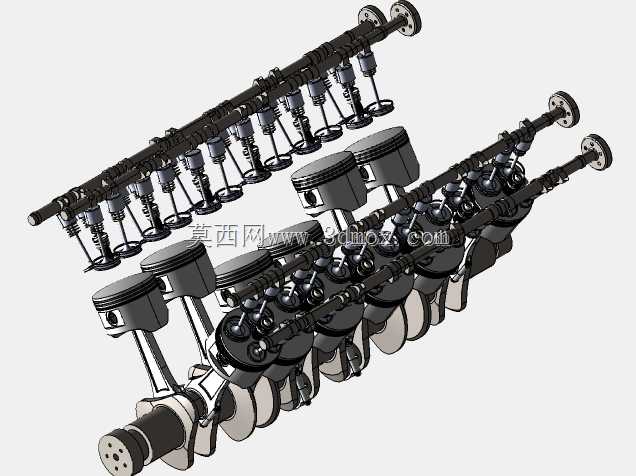

V12发动机配气机构运动演示结构

该结构为V型十二缸内燃机的配气传动总成，是大排量高性能动力单元的核心组成部分，主要应用于豪华乘用车、重型工程机械、大型船舶辅机以及固定动力发电机组的动力输出场景，承担着内燃机进排气时序精准控制的核心功能，直接决定动力单元的充气效率、输出扭矩曲线与运转平顺性。整套配气机构采用顶置气门布局，每列气缸对应独立的进排气门组、凸轮传动组件与活塞连杆联动结构，能够在曲轴运转的全周期内，精准匹配活塞的上下往复行程，在进气冲程准时开启进气门引入可燃混合气，在压缩冲程保持气门密闭保障缸压稳定，在做功冲程封闭燃烧室承接燃气爆发压力，在排气冲程开启排气门导出燃烧废气，整套动作的时序配合精度可控制在曲轴转角1度以内，充分保障多缸发动机各缸工作的均匀性与稳定性。设计过程中围绕V型12缸的90度夹角布局做了适配优化，两侧缸盖的气门组件采用对称式排布，凸轮轴的凸轮型线经过反复迭代，既保证气门开启的升程满足大排量工况的进气需求，又能控制气门落座的冲击载荷，降低配气机构的运转噪音与磨损速率；活塞与连杆组件采用轻量化设计，在保证结构强度的前提下降低往复运动惯量，适配高转速工况下的动力输出需求，曲轴的平衡块布局经过动平衡调校，抵消V型布局下的往复惯性力与旋转惯性力，让整机运转的振动幅度控制在极低水平。整套结构的安装边界完全匹配V12缸体的上部安装空间，气门导管与缸盖的配合公差控制在微米级，避免出现气门卡滞、密封不严的问题，凸轮轴的支撑轴颈与缸盖凸轮轴室的安装座同轴度经过严格校核，保障高速运转下的传动可靠性，气门弹簧的刚度参数经过匹配计算，既能够克服高转速下的气门弹簧震颤，又不会额外增加凸轮轴的传动负载，整套配气机构与活塞、曲轴、连杆的运动间隙经过动态干涉校验，全行程范围内不会出现运动部件碰撞的问题，可完整还原内燃机从怠速到额定转速全工况下的配气动作逻辑，直观展现多缸动力单元内部的动力传递与气体交换流程，为内燃机的结构认知、原理教学以及性能优化提供直观的结构参考。
