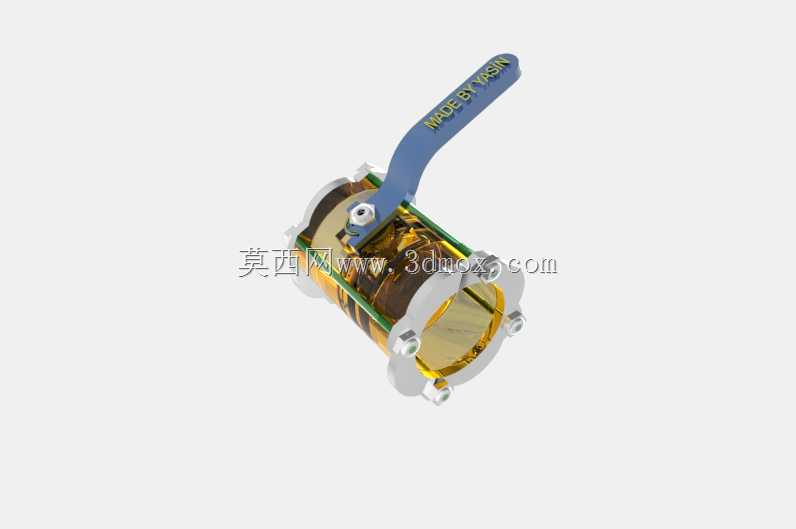

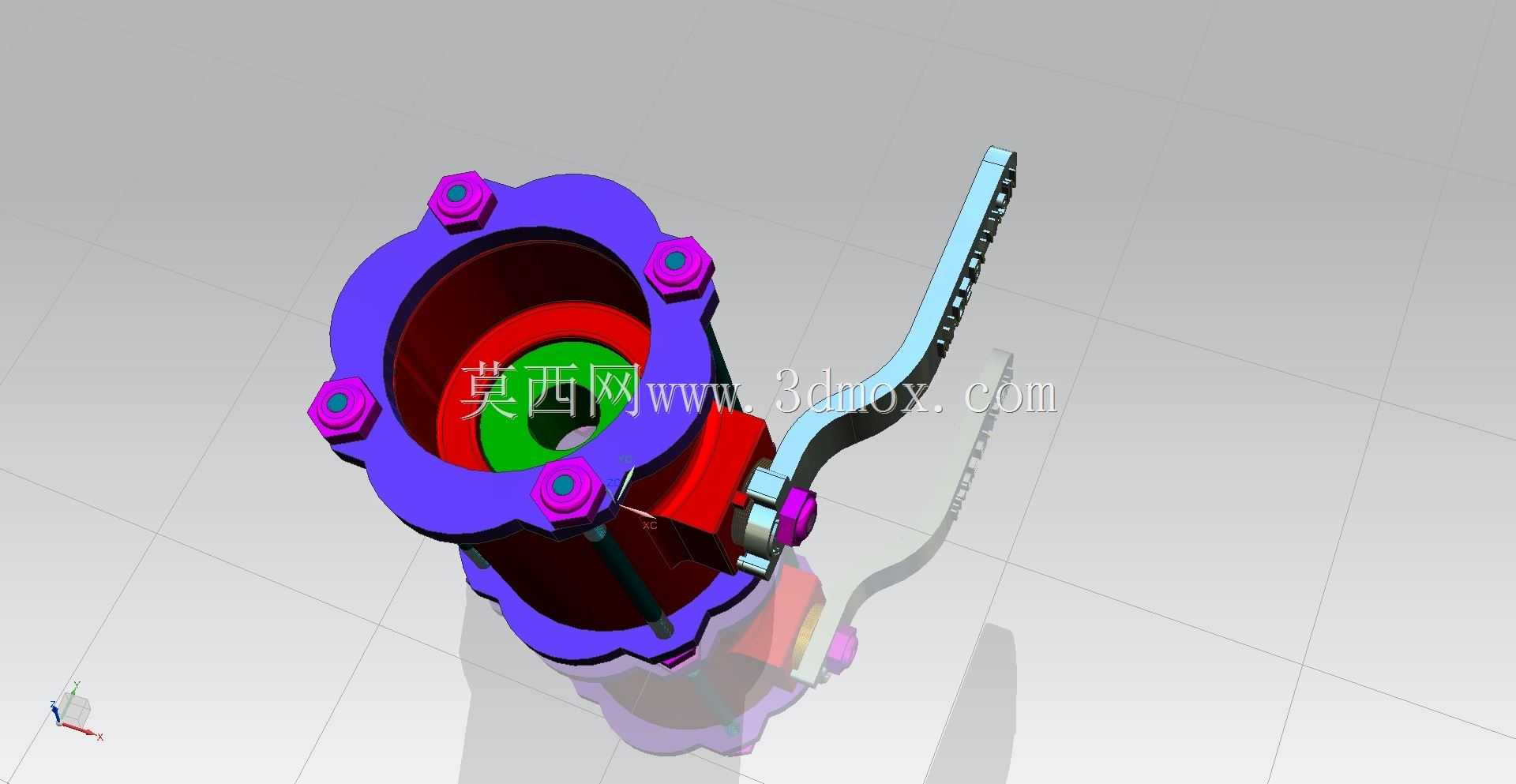

手动控制直通式工业球阀结构设计

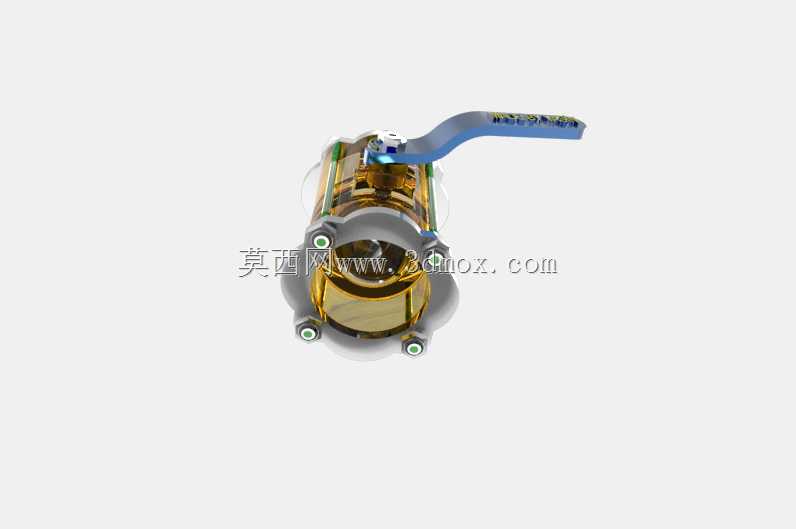

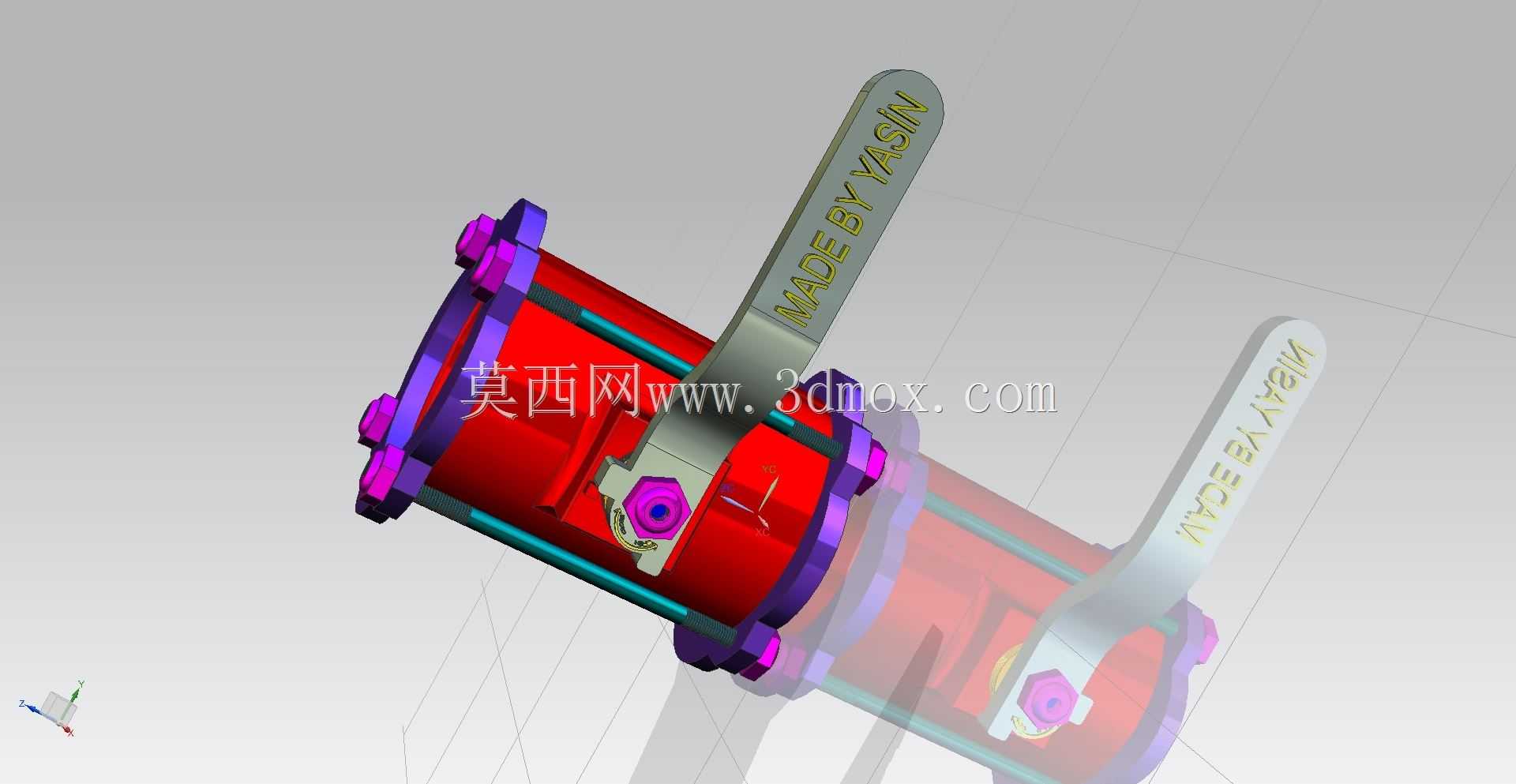

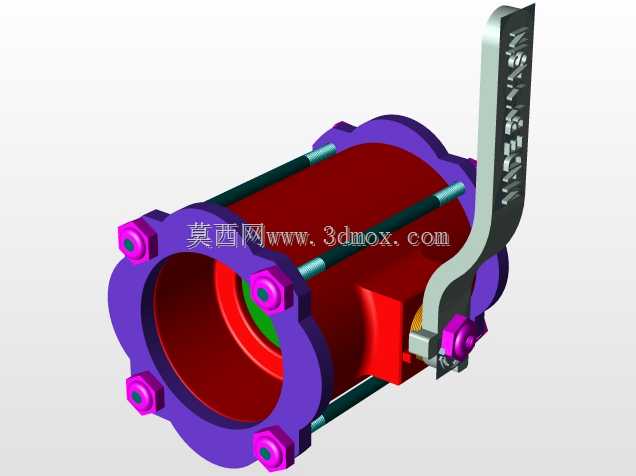

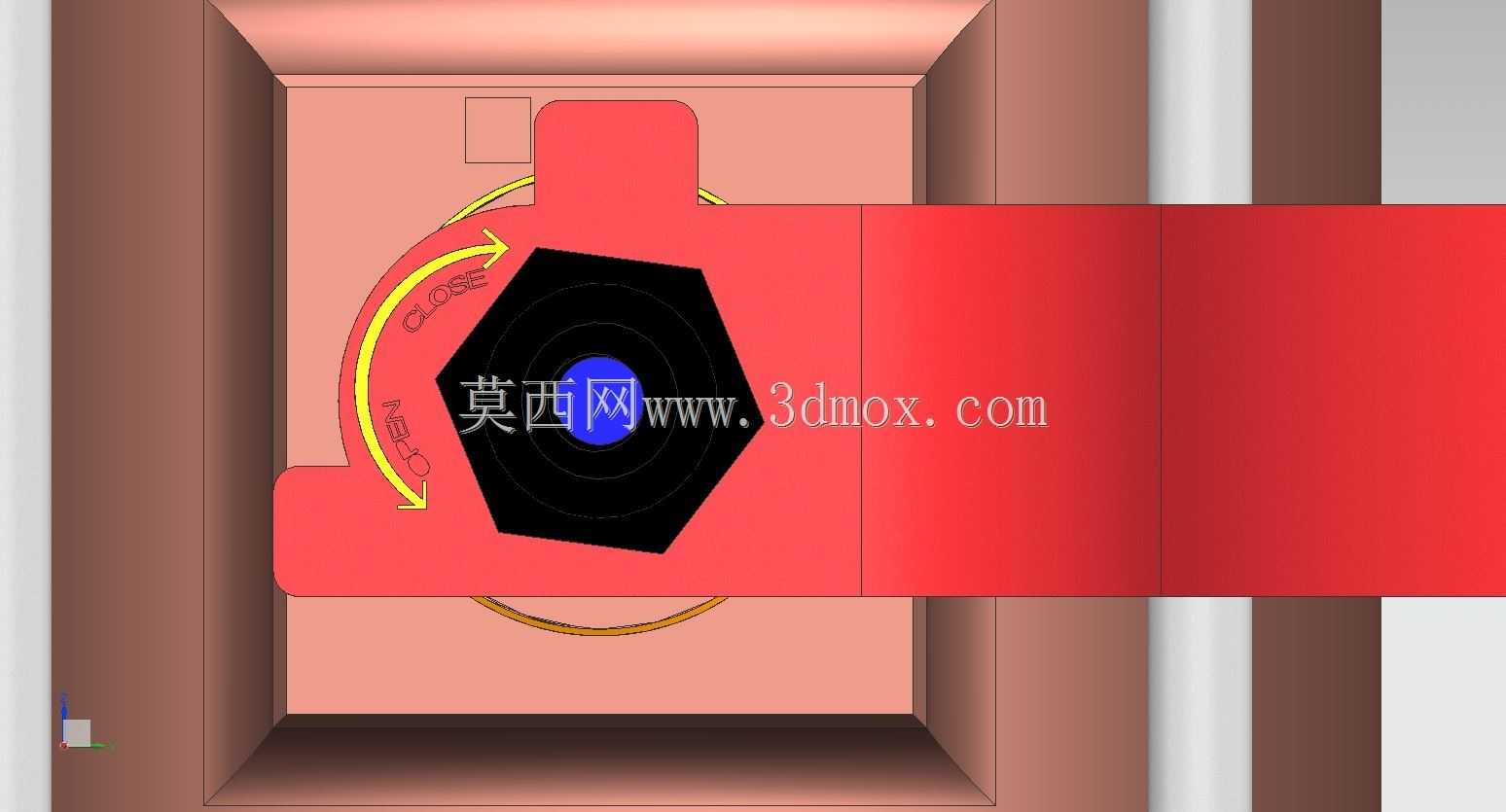

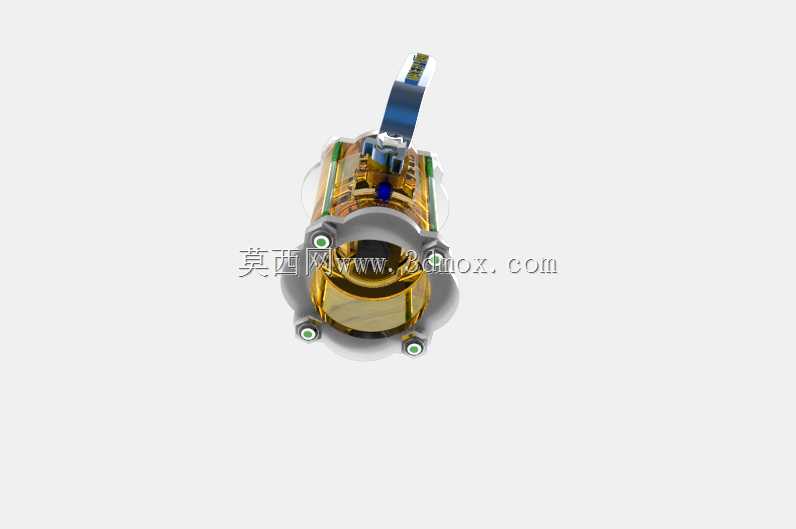

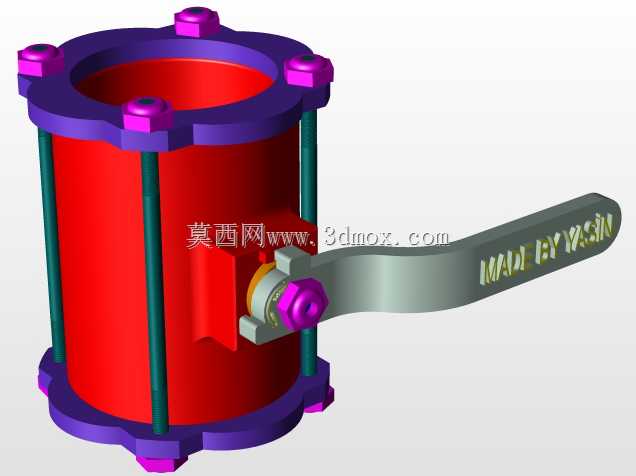

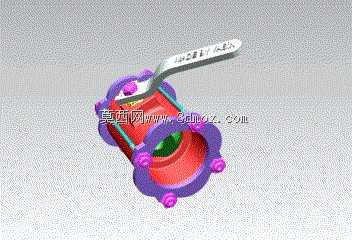

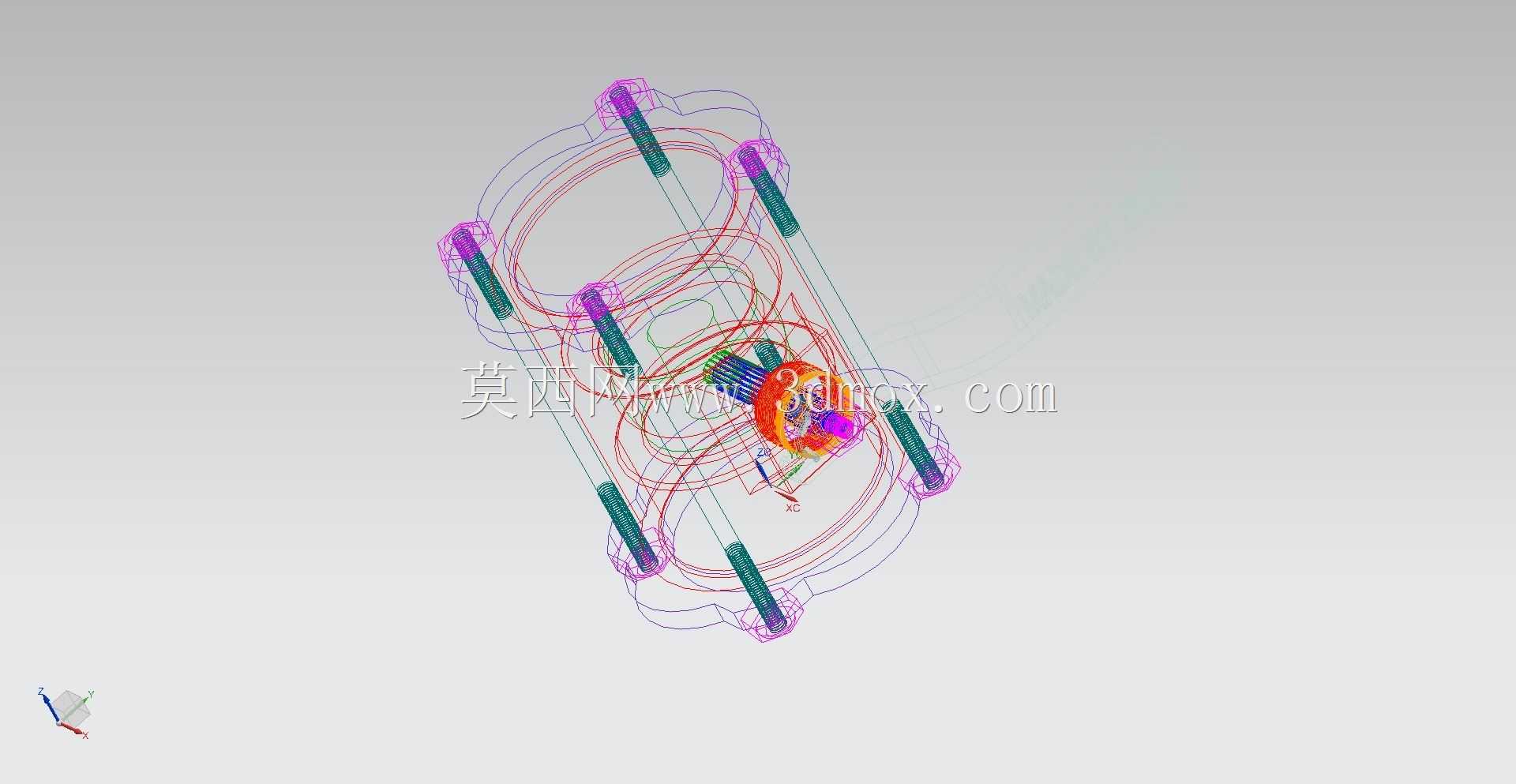

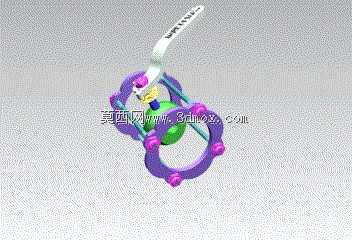

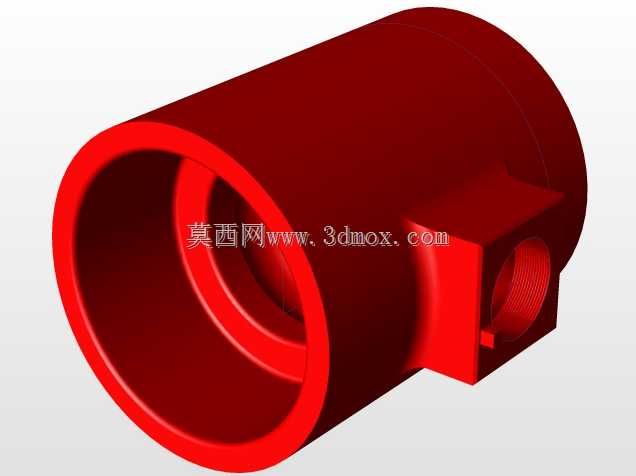

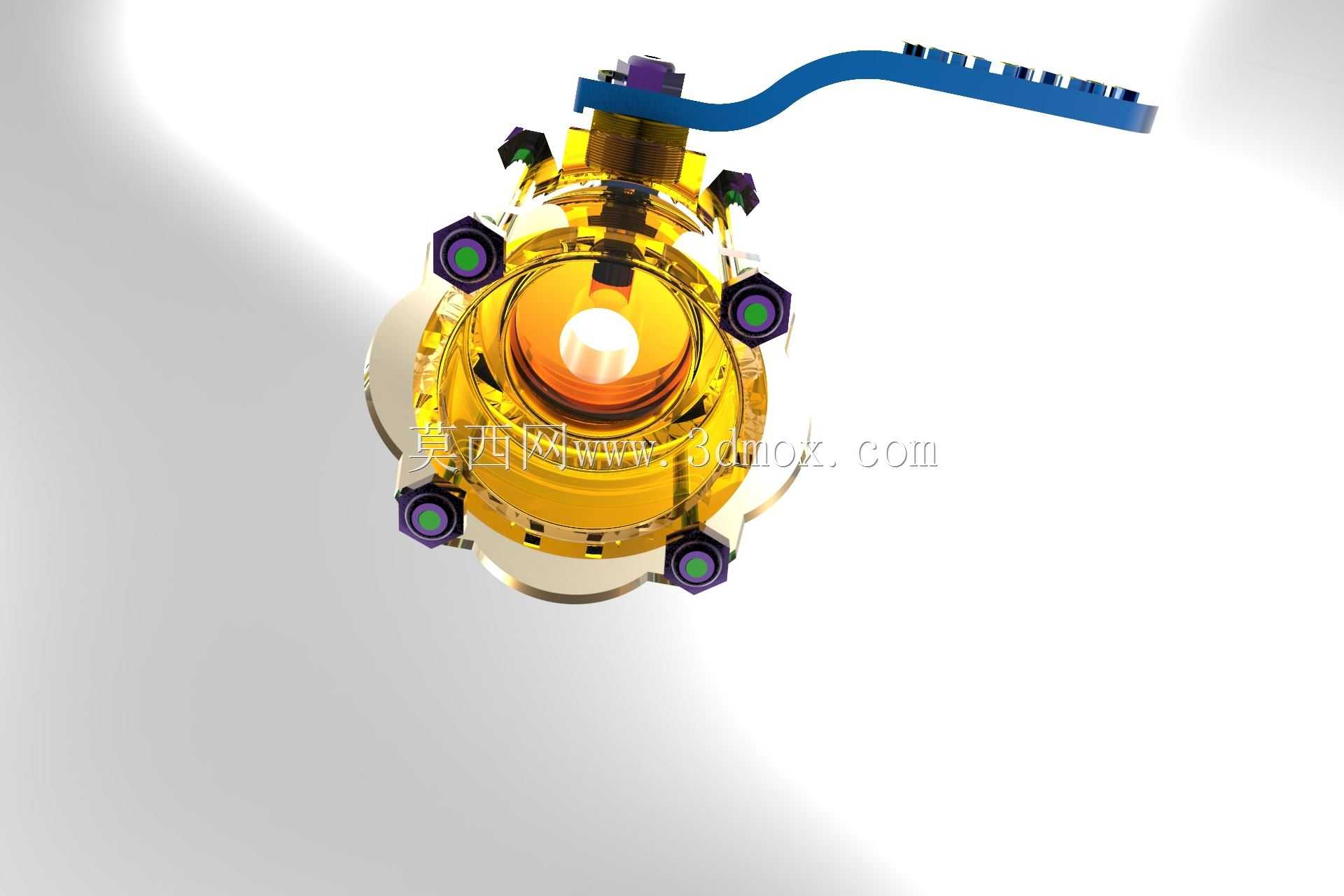

这款手动球阀是工业流体管路系统中应用极为广泛的截断类控制部件，主要承担管路内流体介质的通断切换功能，可适配净水处理、化工输送、暖通循环、民用给排水、轻工生产等多场景的管路布设需求，能够在常温常压的常规工况下，对水、轻质油品、低腐蚀性流体等介质实现可靠的通断控制，相比闸阀、截止阀等同类截断阀件，它的流阻更小、启闭速度更快，操作时仅需扳动手柄旋转90度即可完成全开或全关动作，日常运维操作十分便捷。从功能特性来看，这款球阀采用浮动式球芯结构，球芯与上下游的密封阀座紧密贴合，在全开工况下阀体内的流道与管路通径完全对齐，介质流经时不会出现明显的流向折转与截面突变，能有效降低管路系统的压力损失，减少流体输送过程中的能耗；全关状态下球芯的密封面与阀座形成整圈的线性密封，可有效截断介质流通，避免出现内漏问题，同时阀体的中法兰连接处、阀杆穿出位置都设置了对应的密封结构，能杜绝介质外漏的风险，保障管路运行的安全性。在设计思路上，这款球阀优先考虑了现场操作的实用性与安装适配性，整体采用侧装式的结构布局，将操作手柄设置在阀体顶部的侧方位置，操作时不会与相邻布设的管路、其他阀件产生空间干涉，手柄采用加长的杠杆式设计，操作人员无需借助额外工具，仅靠手部施力即可完成带压工况下的启闭操作，有效降低现场操作的劳动强度；阀体采用对称式的结构设计，两端的连接接口尺寸符合通用管路连接标准，安装时无需额外调整方向，可直接适配同通径的工业管路，降低现场安装的适配成本。从安装边界与尺寸设计来看，这款球阀的整体结构紧凑，阀体的轴向长度、径向轮廓尺寸都经过优化，在保证结构强度与流通能力的前提下尽可能压缩了安装所需的空间，既可以安装在空间充裕的主干管路节点，也能适配设备内部、狭小管廊等空间受限的布设场景；安装时需要预留出手柄旋转所需的操作空间，保证手柄旋转90度的行程范围内无其他部件遮挡，同时阀体两端的连接端面与管路对接时需保证同轴度，避免额外的安装应力作用在阀体上导致密封件变形失效，日常使用过程中仅需定期检查阀杆位置的密封状态、操作手柄的紧固情况，即可保证长期稳定运行，无需复杂的维护保养。
