1又1/2寸内螺纹手动球阀结构设计

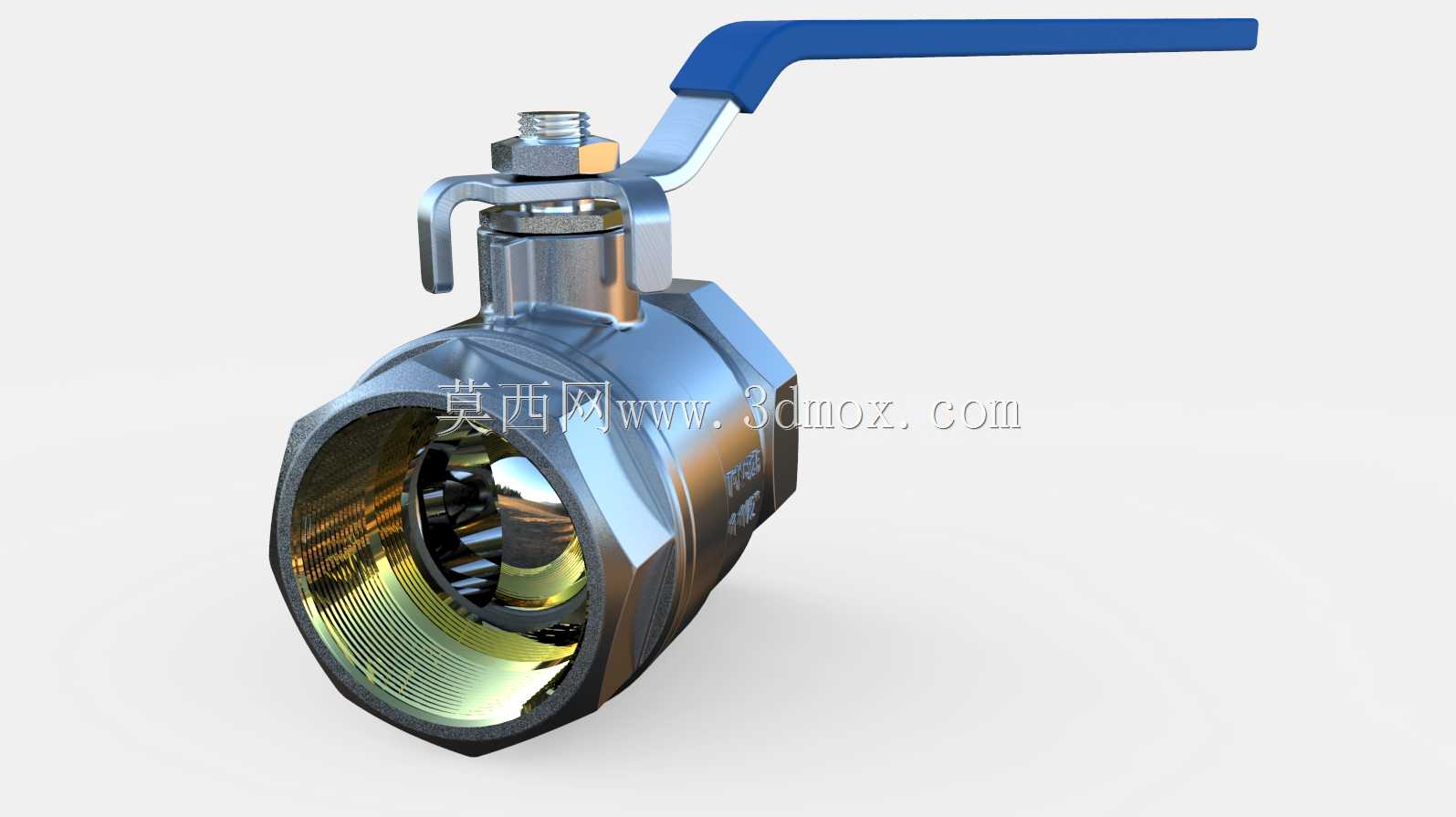

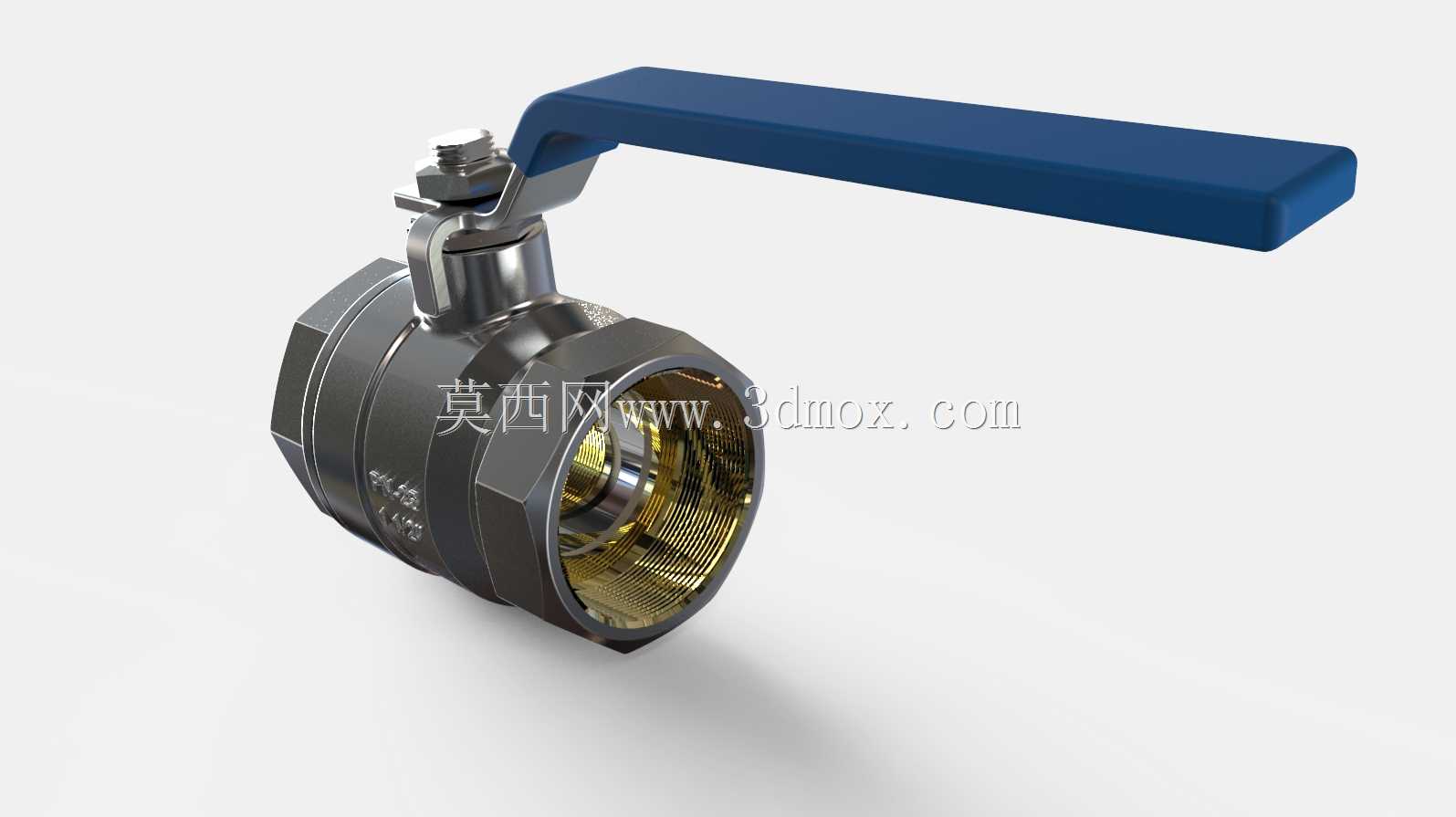

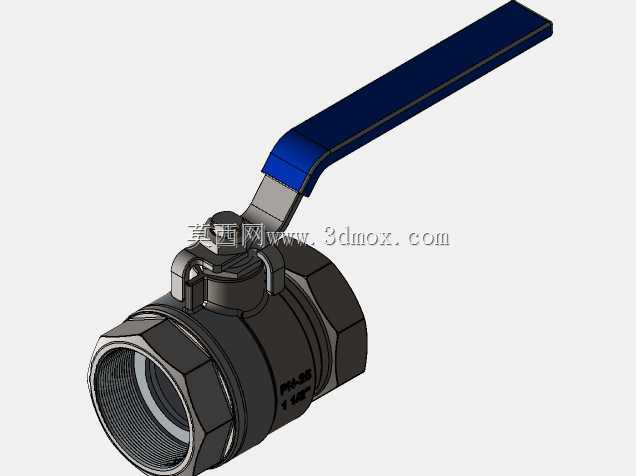

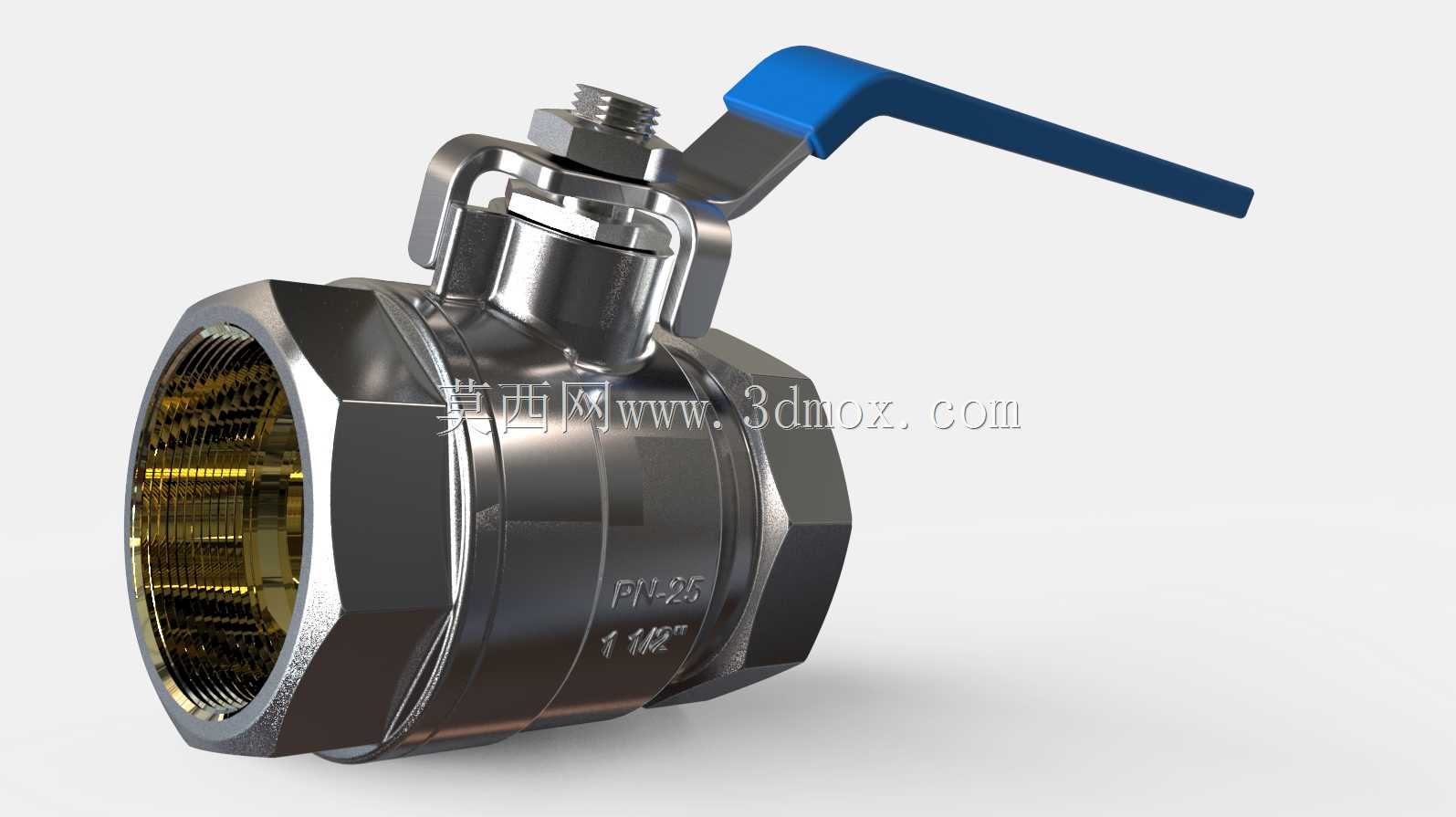

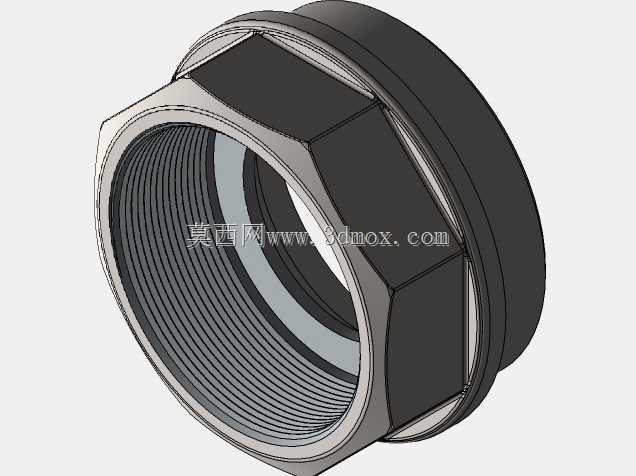

这款手动球阀主要面向民用给排水、暖通循环、低压流体输送、小型工业支路管路等场景使用，作为管路系统中的通断控制元件，核心作用是通过手柄操作快速切换管路的导通与截断状态，相比闸阀、截止阀，它的操作行程更短，仅需90度旋转即可完成全开全关动作，日常运维操作十分便捷，同时全开状态下流道完全通畅，介质流动阻力极小，不会造成明显的管路压降，非常适合对通断效率、流阻表现有要求的管路场景。产品采用两片式阀体结构设计，阀体主体为锻造黄铜材质，表面做镀镍处理，既提升了外观的金属质感，也增强了阀体的抗腐蚀、抗锈蚀能力，适配水、非腐蚀性轻质油品、压缩空气等多种常规介质的输送控制。内部密封采用增强聚四氟乙烯阀座，搭配精磨抛光的金属球芯，密封接触面贴合紧密，在额定工作压力下可以实现零泄漏截断，球芯的通孔与管路通径完全一致，属于全通径设计，不会截留管路中的杂质，也方便后期对管路进行通球清扫作业。操作端采用加长蓝色浸塑手柄，杠杆力臂设计合理，操作人员无需借助额外工具，徒手即可完成带压状态下的开关操作，手柄与阀杆的连接采用扁方定位结构，配合防松锁母，长期反复操作也不会出现打滑、松脱的问题，阀杆部位设置了双重O型圈密封，从结构上避免了阀杆处的外泄漏风险。连接方式采用两端内螺纹设计，公称通径为1又1/2英寸，也就是DN40规格，螺纹为标准管螺纹，安装时直接与同规格的外螺纹管路端头旋合即可，无需额外焊接法兰，安装边界紧凑，阀体整体轴向长度较短，适合安装在空间局促的管路节点处，安装时仅需预留出手柄旋转的操作空间，即可满足后期操作维护的空间需求。设计过程中充分考虑了民用与小型工业场景的使用痛点，阀体外部压制了清晰的规格标识与压力等级标识，方便现场施工人员快速识别选型，阀体的六角结构也适配标准管钳的夹持需求，安装施力时不会损伤阀体表面镀层，整体结构兼顾了耐用性、易操作性与安装便捷性，能够长期稳定适配各类低压流体管路的通断控制需求。
