共轴反转式多叶旋翼直升机结构设计

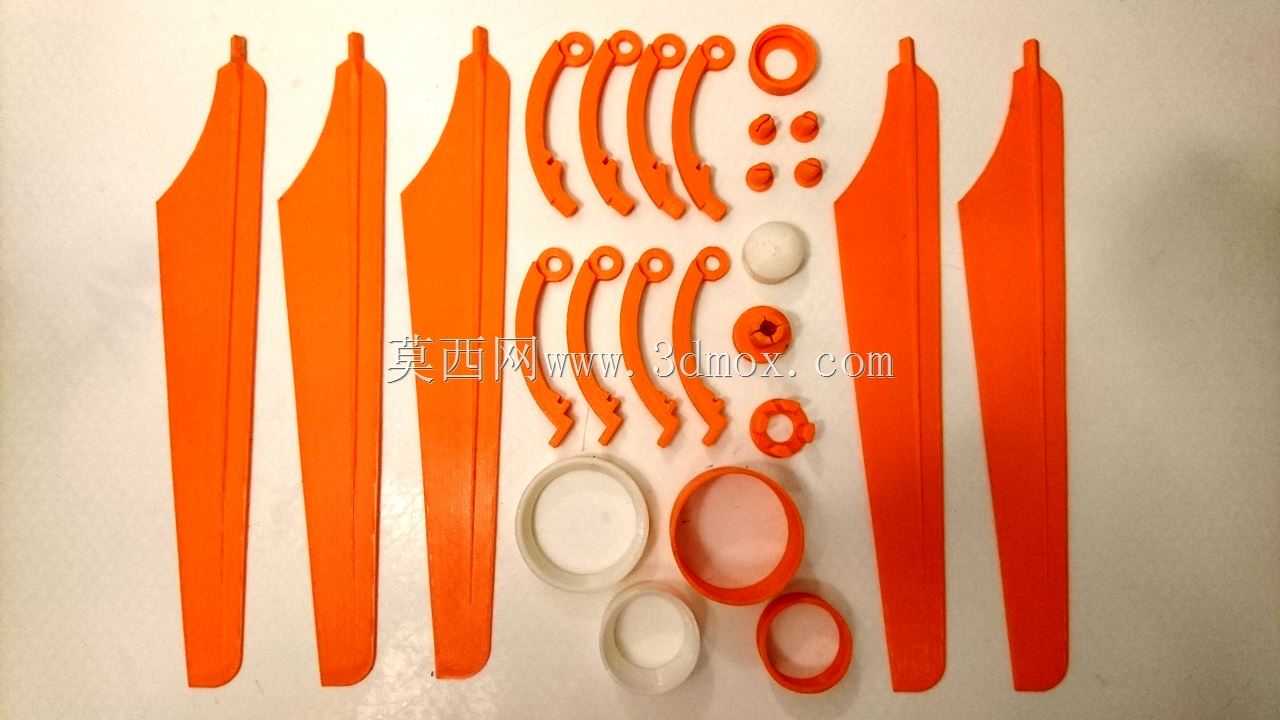

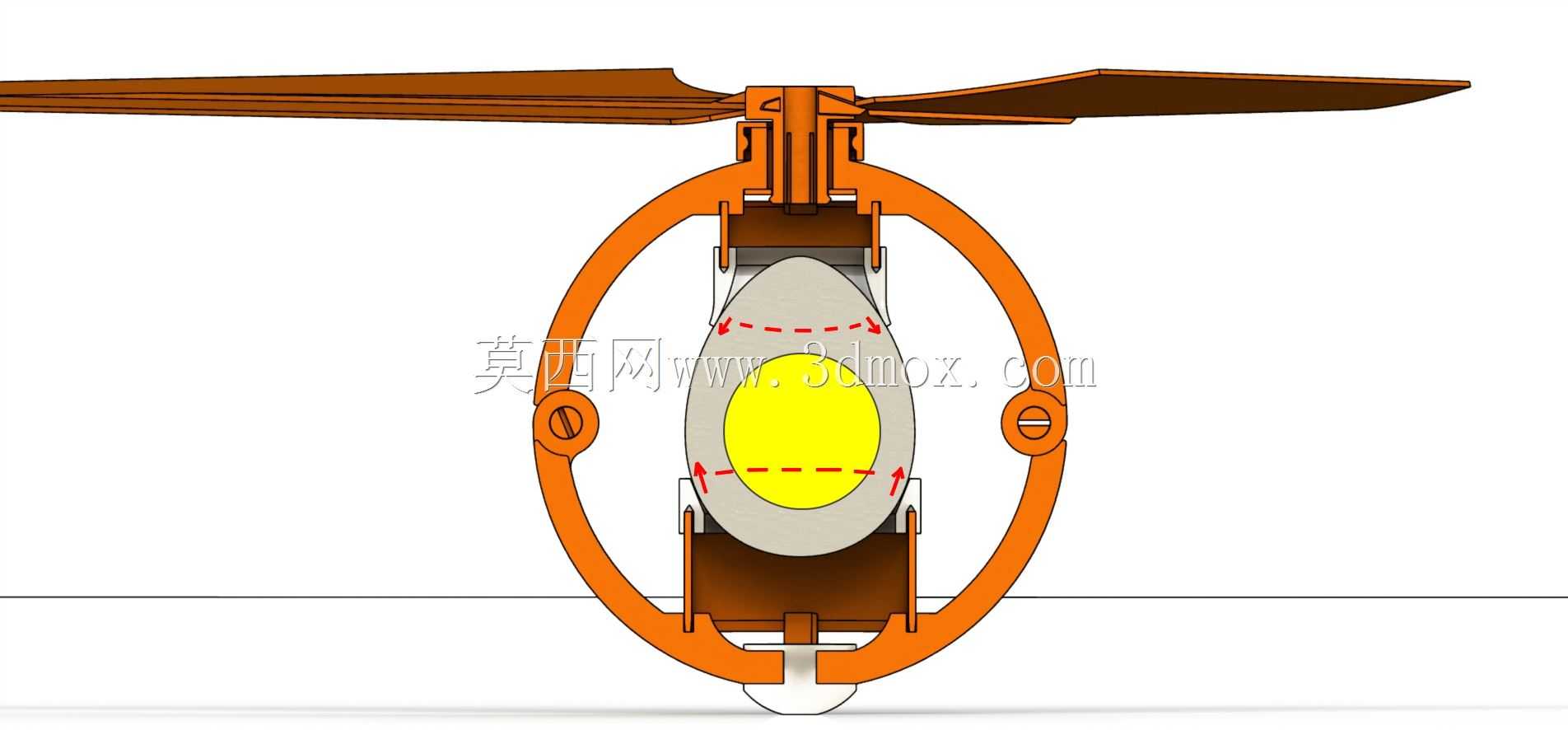

该旋翼结构属于小型共轴式无人直升机的核心升力部件，主要面向低空低速作业场景设计，可适配农林植保、短途轻载物资投送、低空航拍巡检、复杂地形环境侦查等应用场景，能够在狭小起降空间内完成垂直起降、空中悬停、低速机动飞行动作，无需长距离跑道支持，适配山地、楼宇间、农田林网等常规固定翼飞行器无法作业的空域环境。整套旋翼机构采用共轴反转布局设计，上下两层旋翼沿同一轴心反向旋转，可抵消单旋翼旋转产生的反扭矩，无需额外配置尾桨结构，既缩减了整机的横向尺寸边界，也避免了尾桨传动带来的额外功率损耗，能够在相同动力输出下提升有效升力上限，同时降低尾桨剐蹭障碍物带来的飞行风险。旋翼桨叶采用宽弦大扭转角设计，五叶布局的配置能够让旋翼在较低转速下获得充足升力，降低旋翼旋转产生的气动噪音，同时提升悬停状态下的升力稳定性，减少气流扰动带来的机身晃动，适配对飞行稳定性要求较高的航拍、精准植保作业需求。桨叶与桨毂的连接部位采用铰接式结构设计，可在飞行过程中根据气动载荷自动调整桨叶角度，缓冲突风带来的载荷冲击，降低旋翼运转过程中的振动传导，提升整机飞行的平顺性。设计过程中重点考量了降落冲击的载荷耐受能力，桨毂核心承力部位做了加厚结构处理，可承受硬着陆状态下的瞬时冲击载荷，避免降落过程中结构失效。整套旋翼的安装基准为中心轴心轴，所有传动部件、桨叶安装位均围绕轴心做同轴度公差约束，安装时仅需将中心轴与机身动力输出轴对接锁紧，即可完成旋翼组件的装配，无需复杂的调试校准流程。桨叶外形做了流线型修型，可降低旋翼旋转过程中的空气阻力，提升气动效率，同时桨叶前缘做了耐磨强化设计，能够抵御低空飞行时沙尘、植物茎叶的剐蹭，延长部件的实际使用寿命。
