汤普森等速万向节传动结构设计

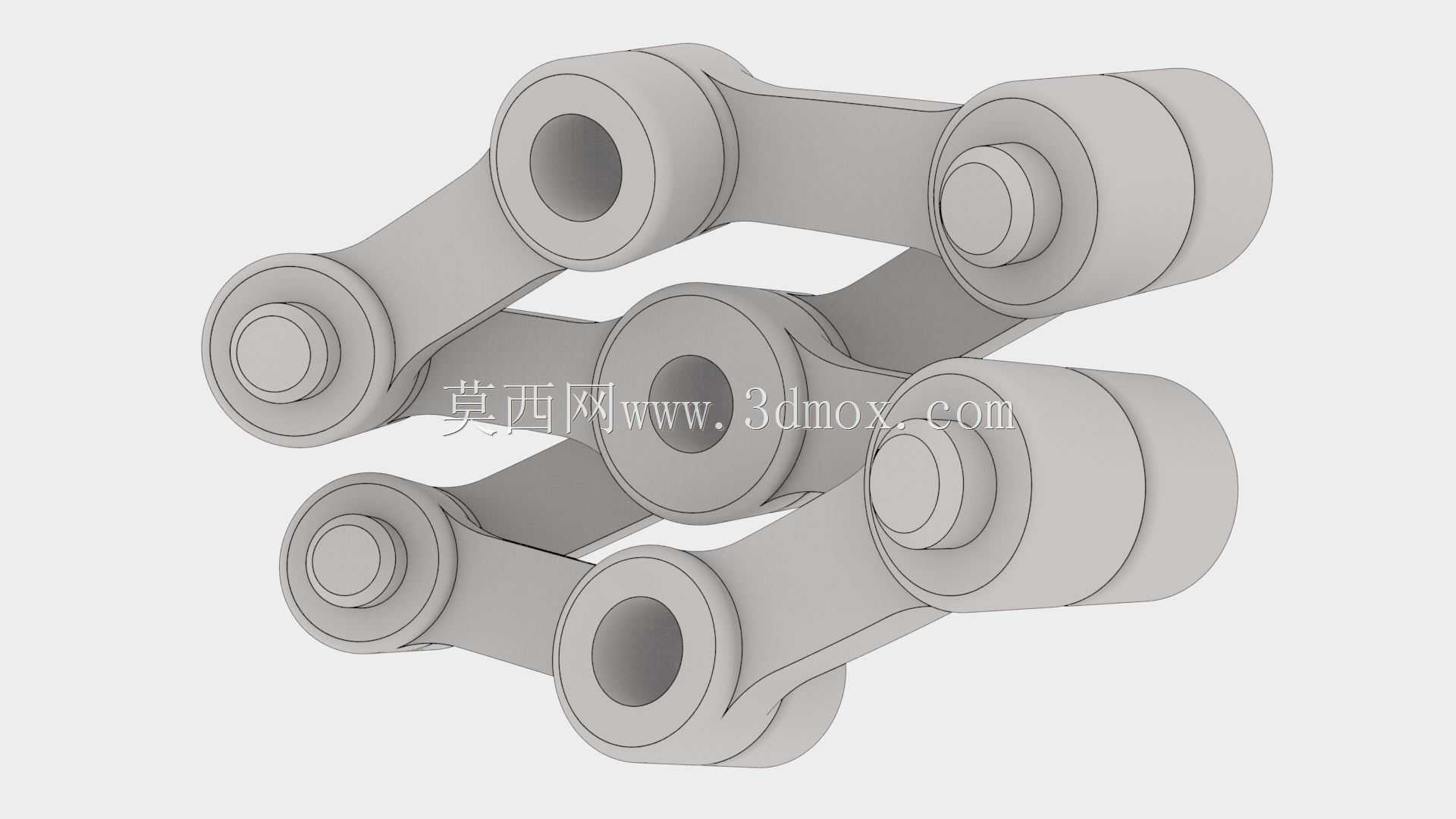

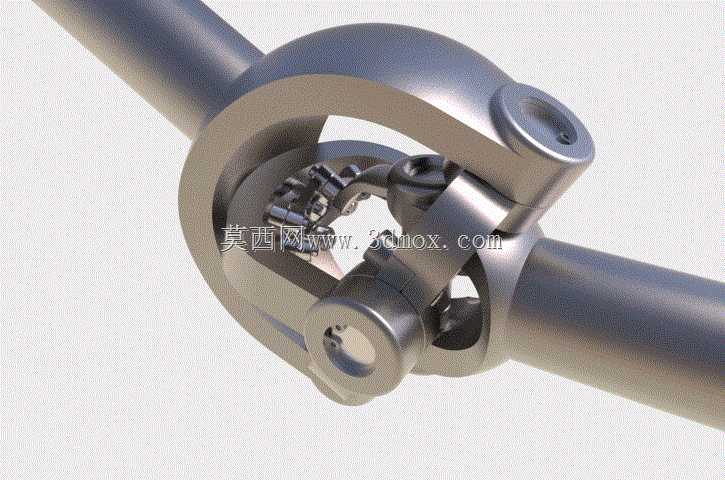

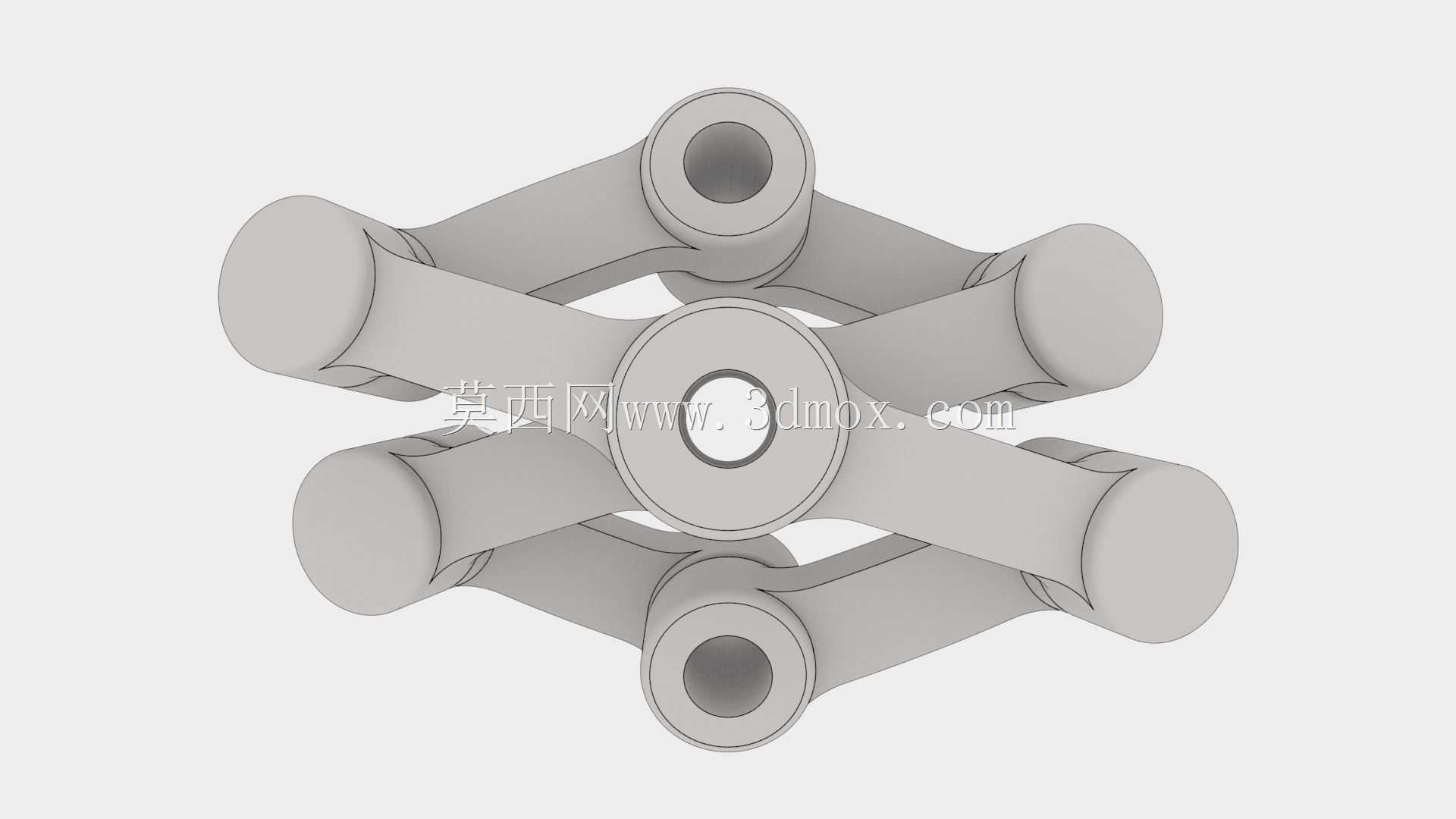

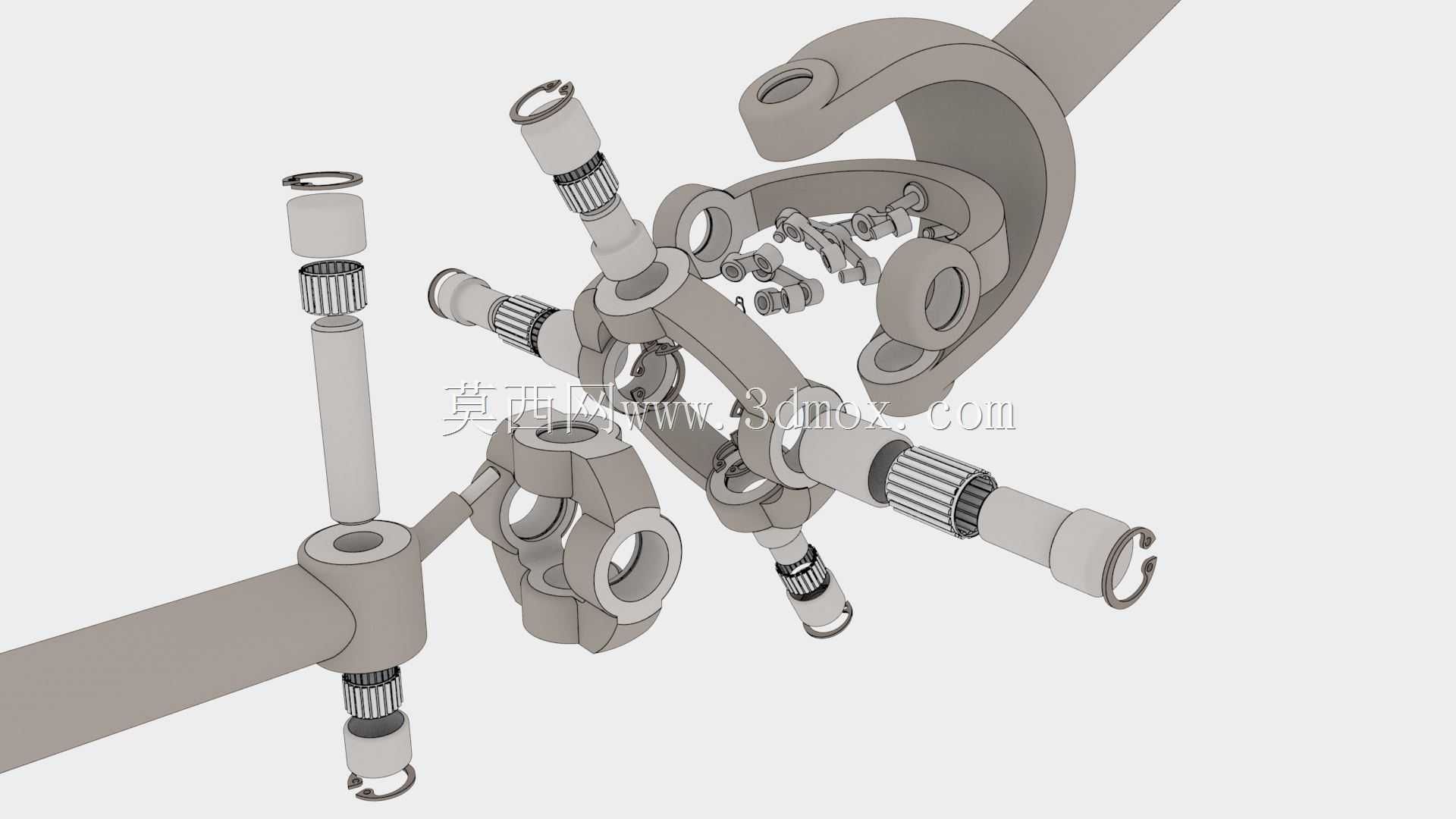

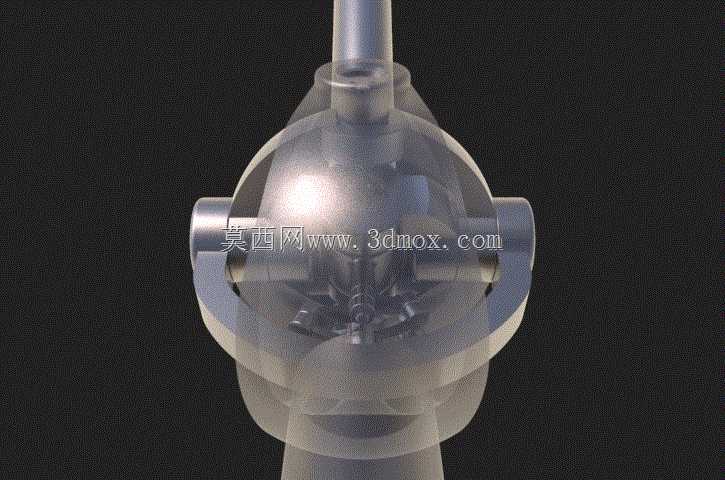

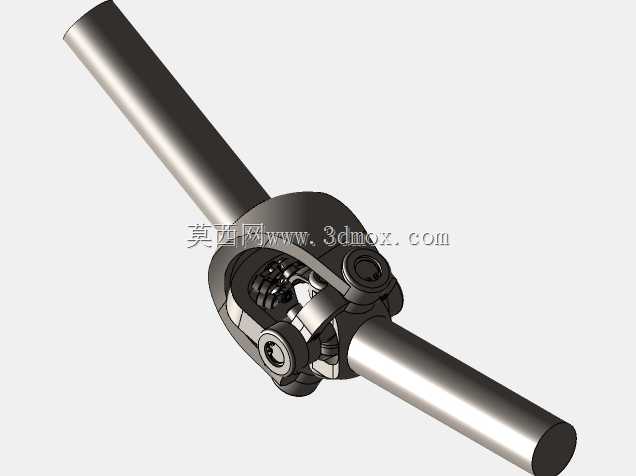

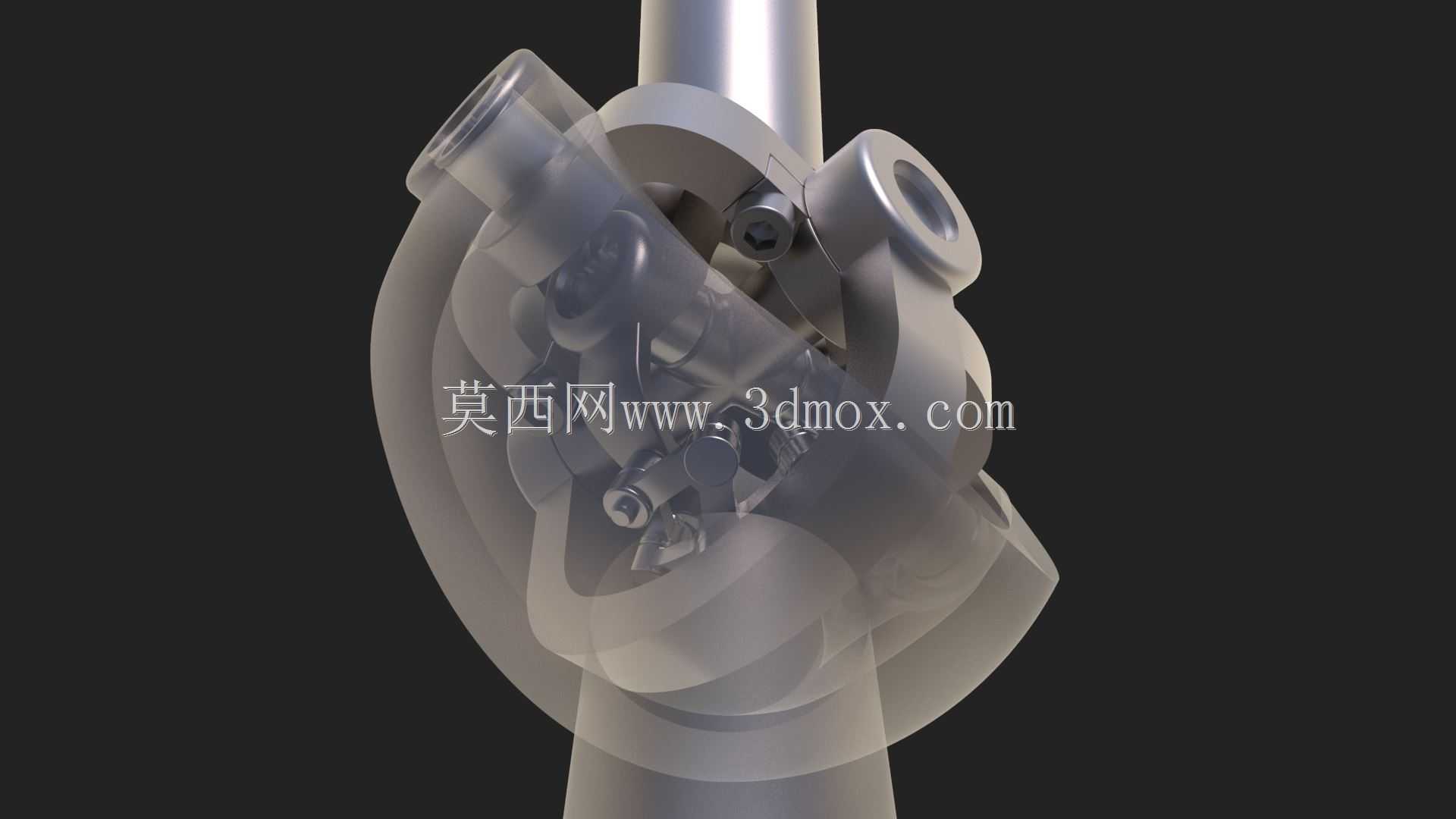

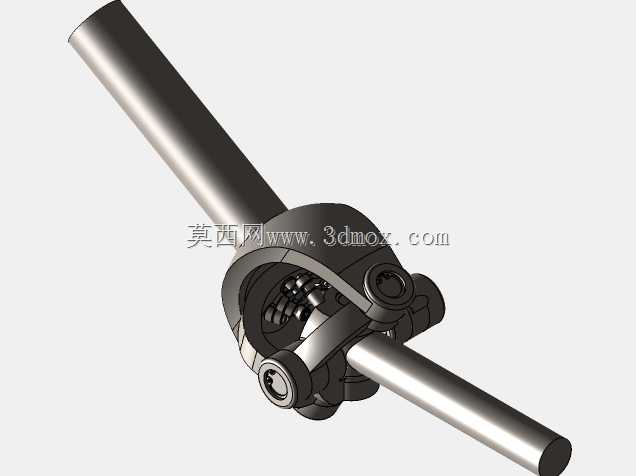

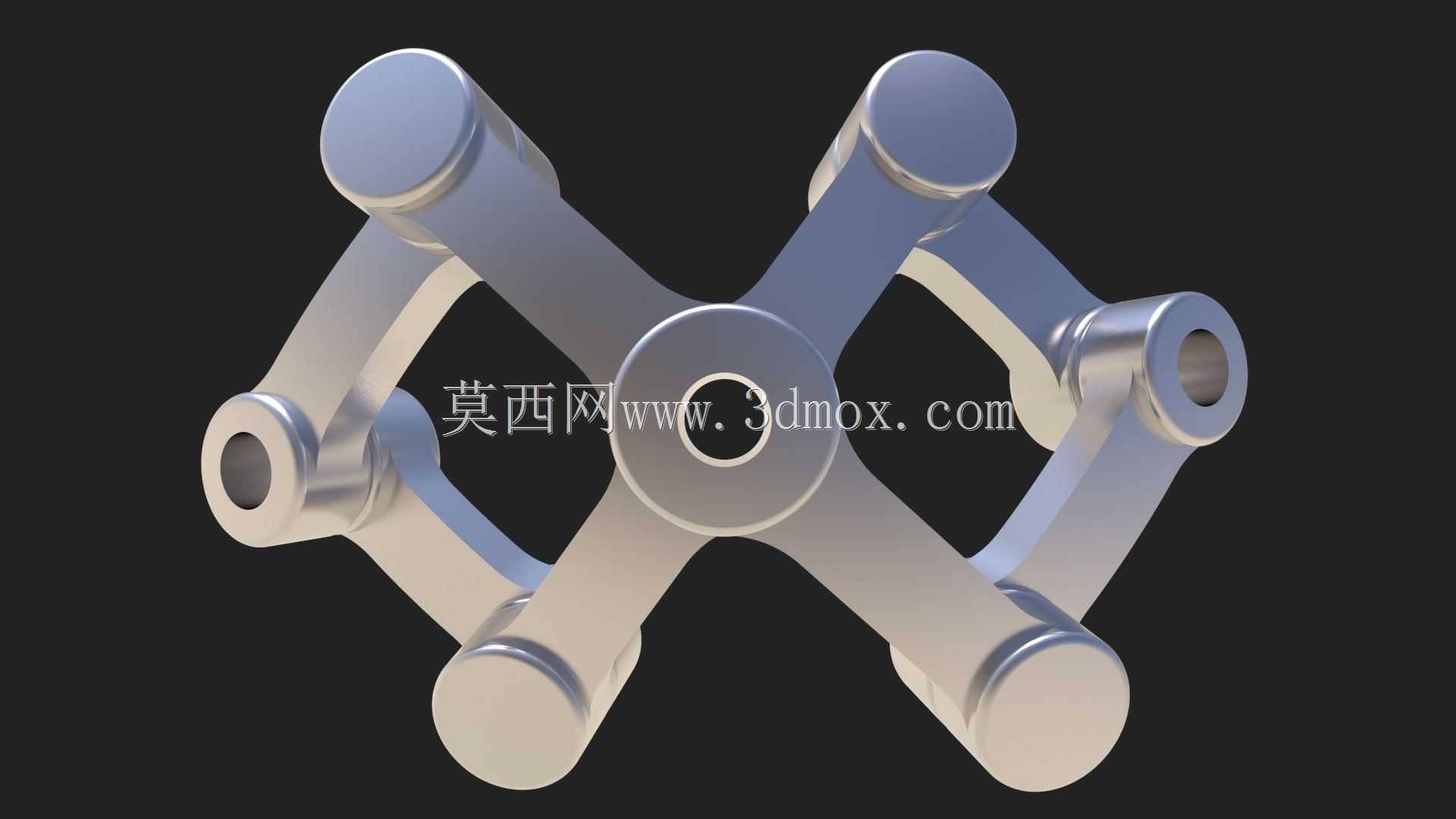

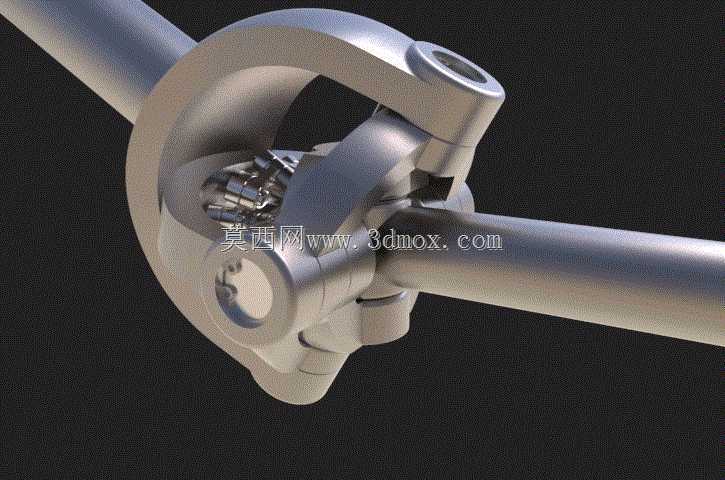

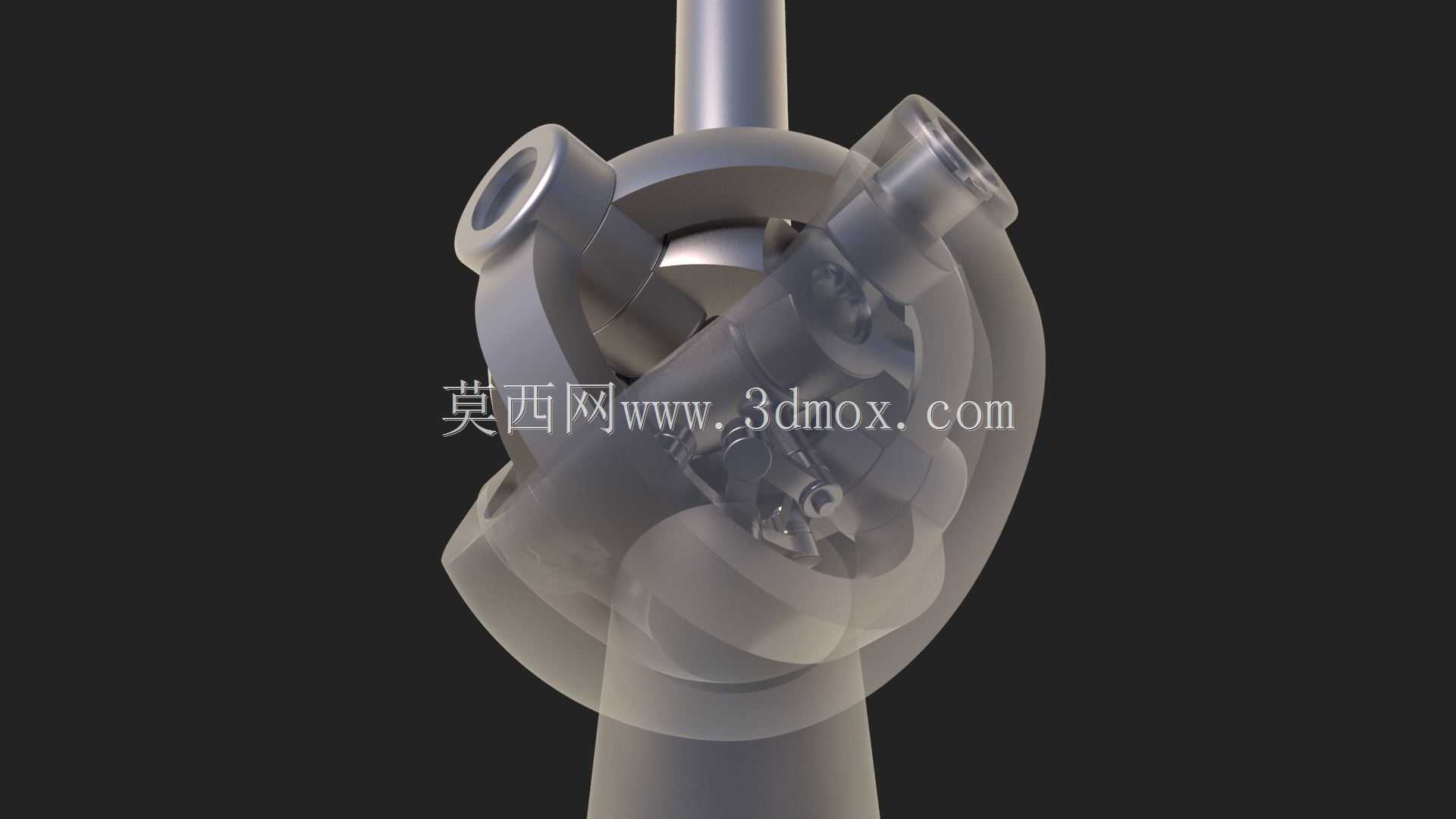

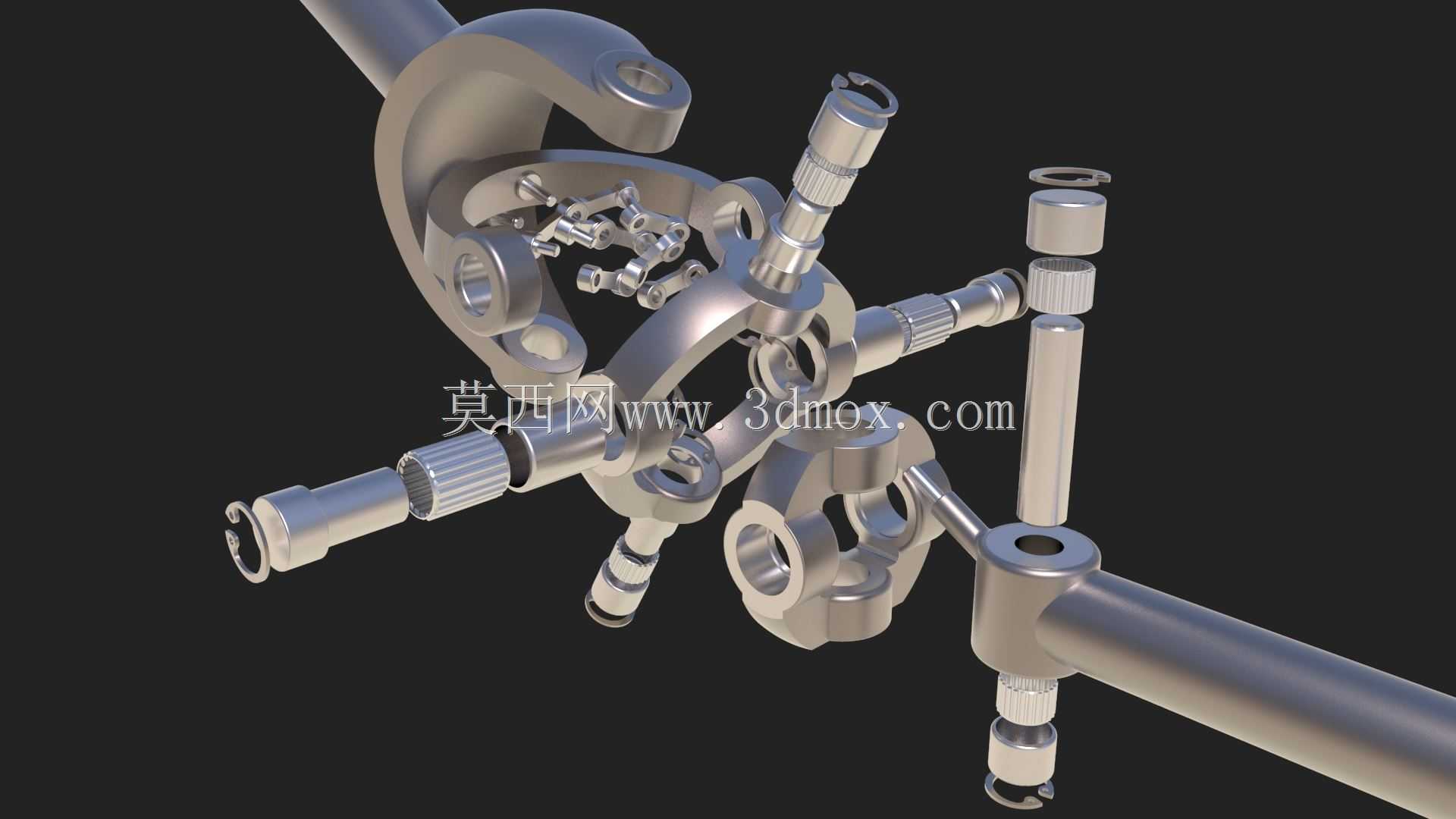

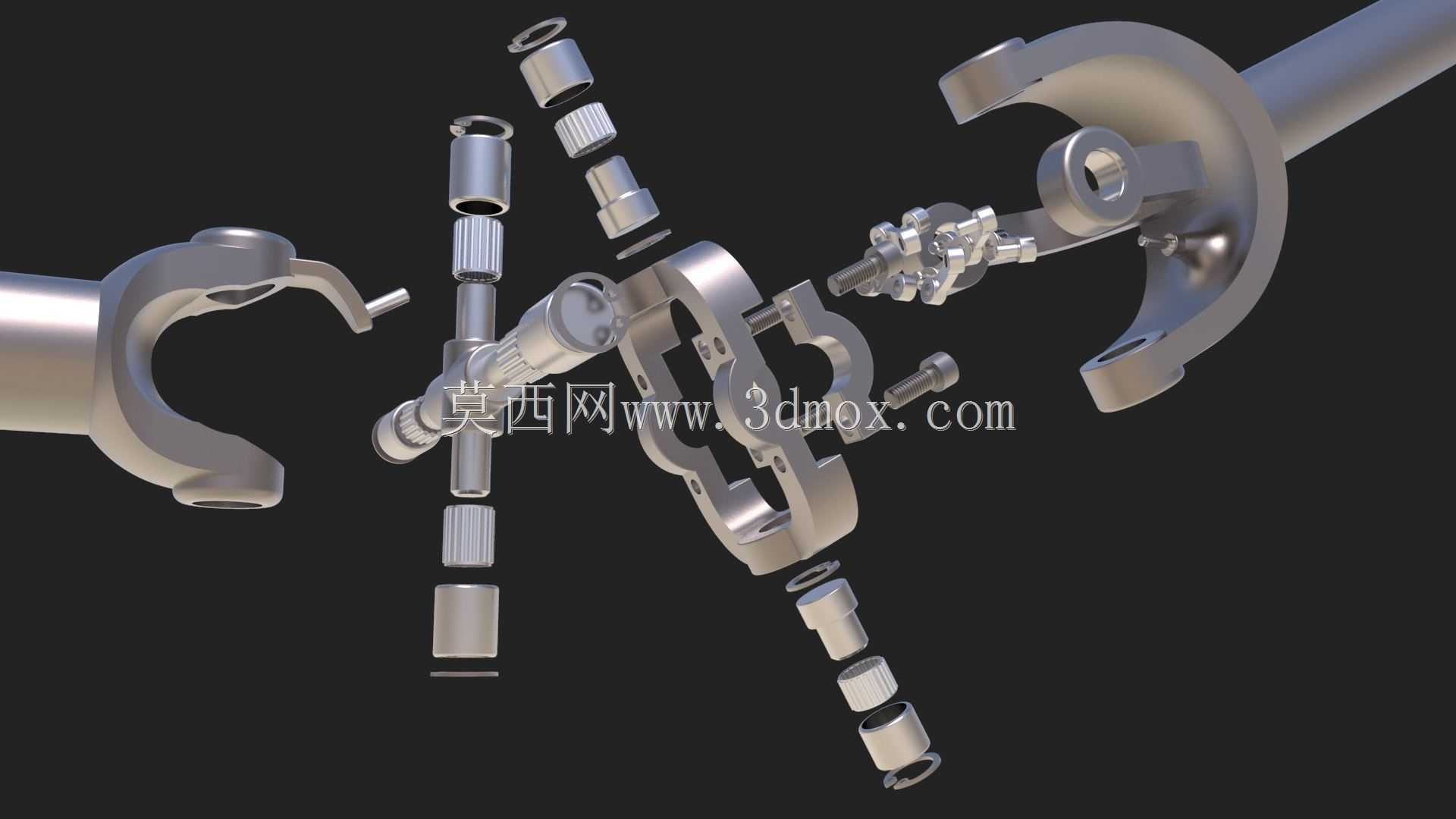

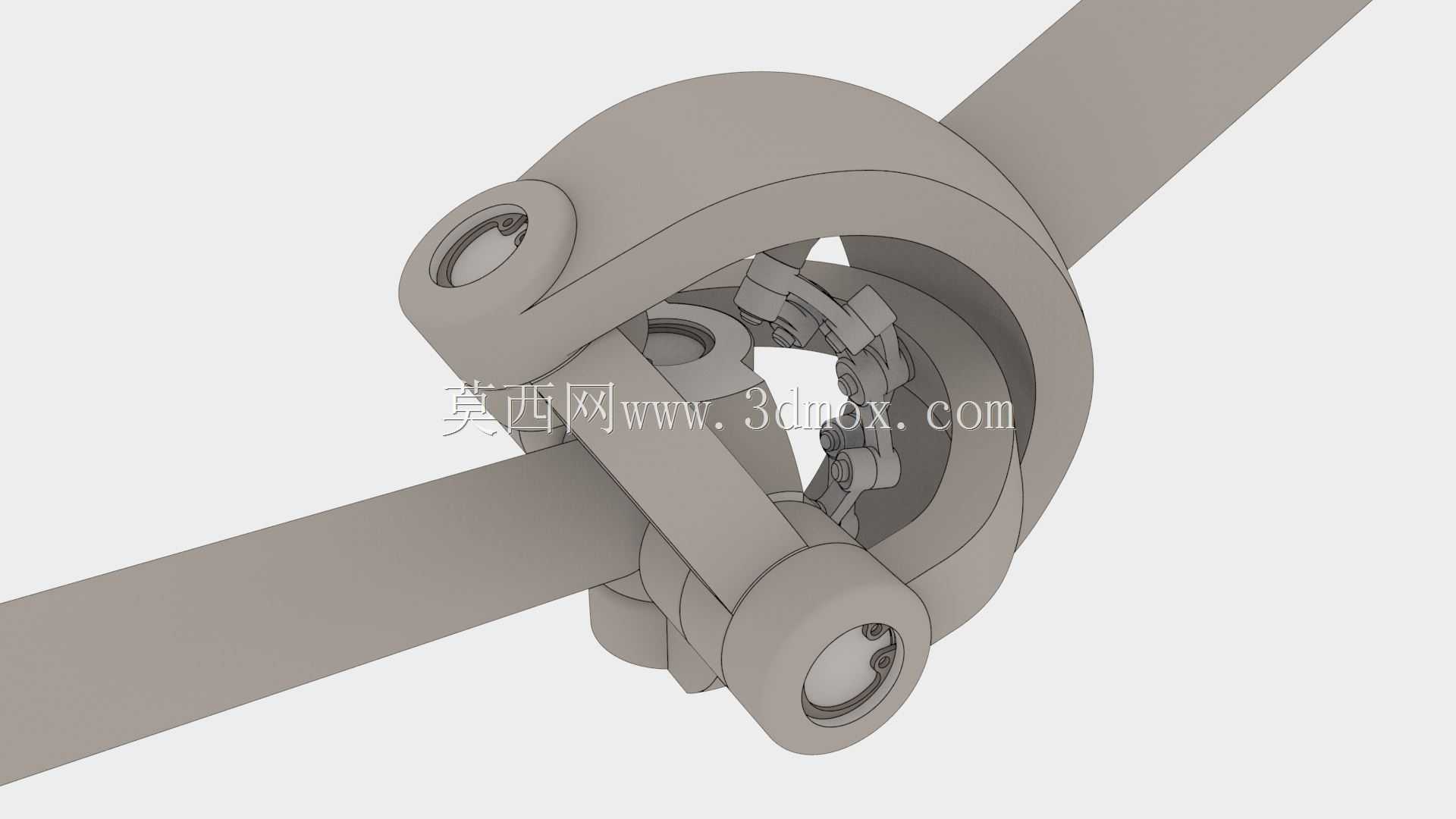

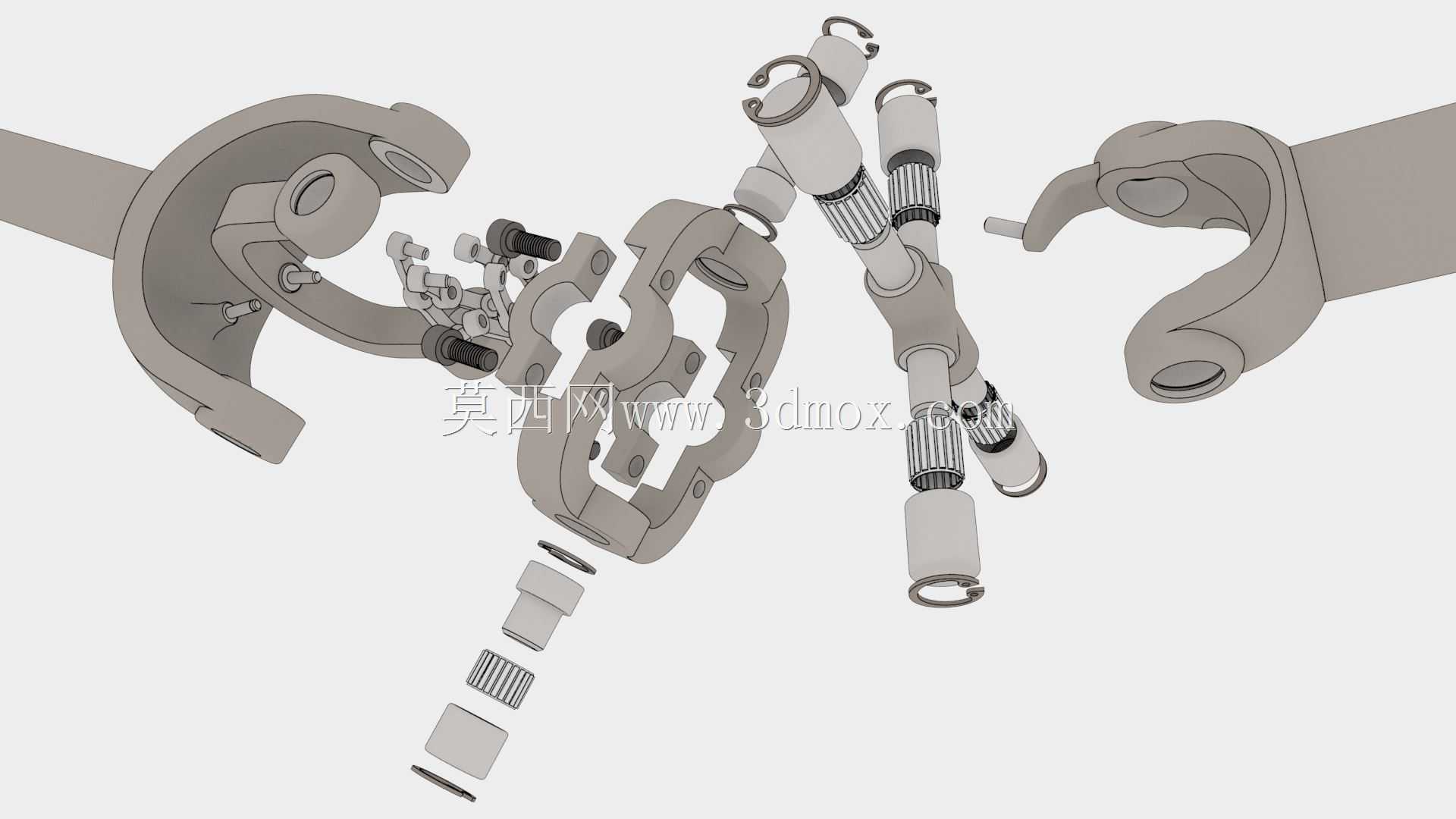

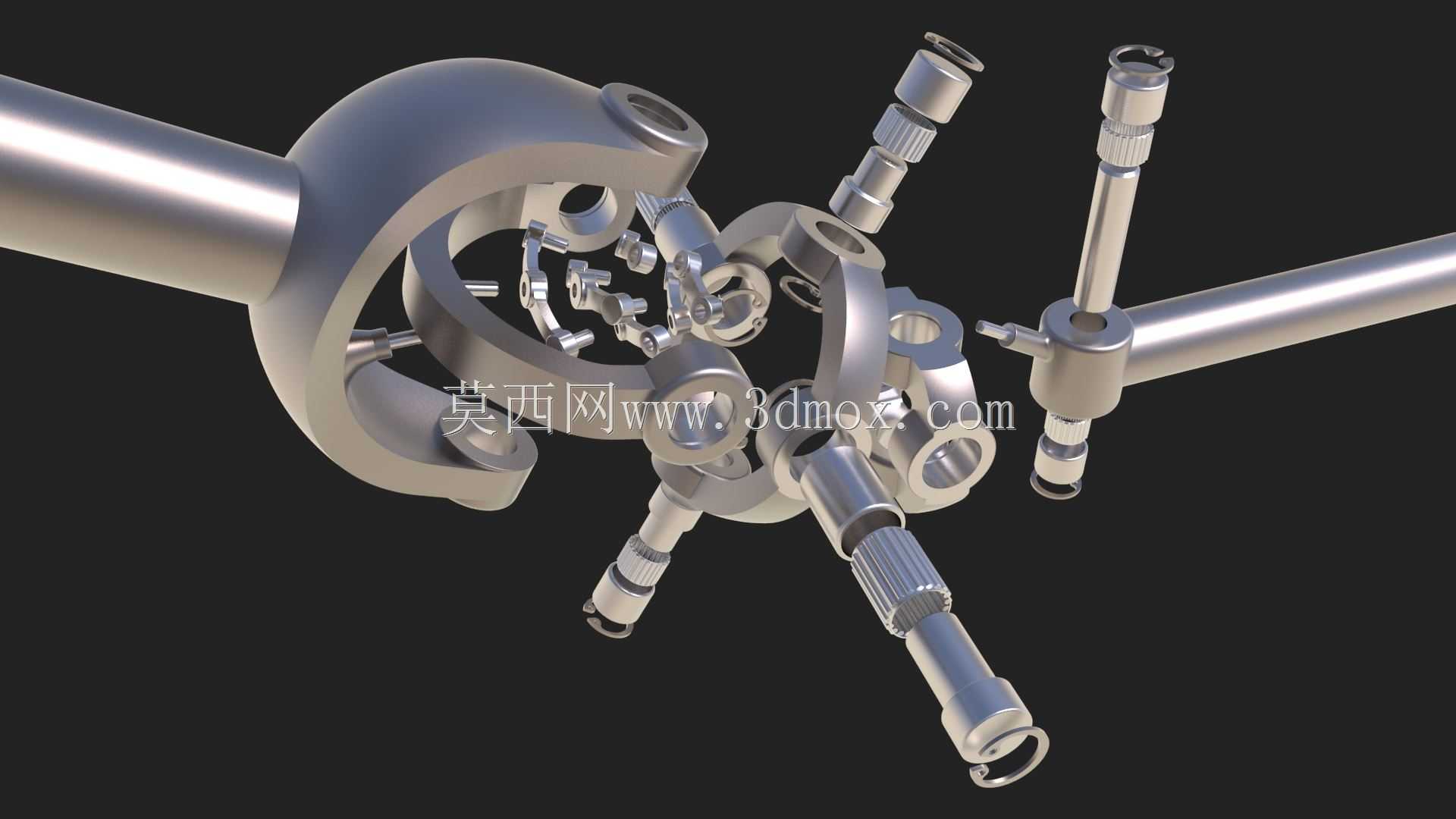

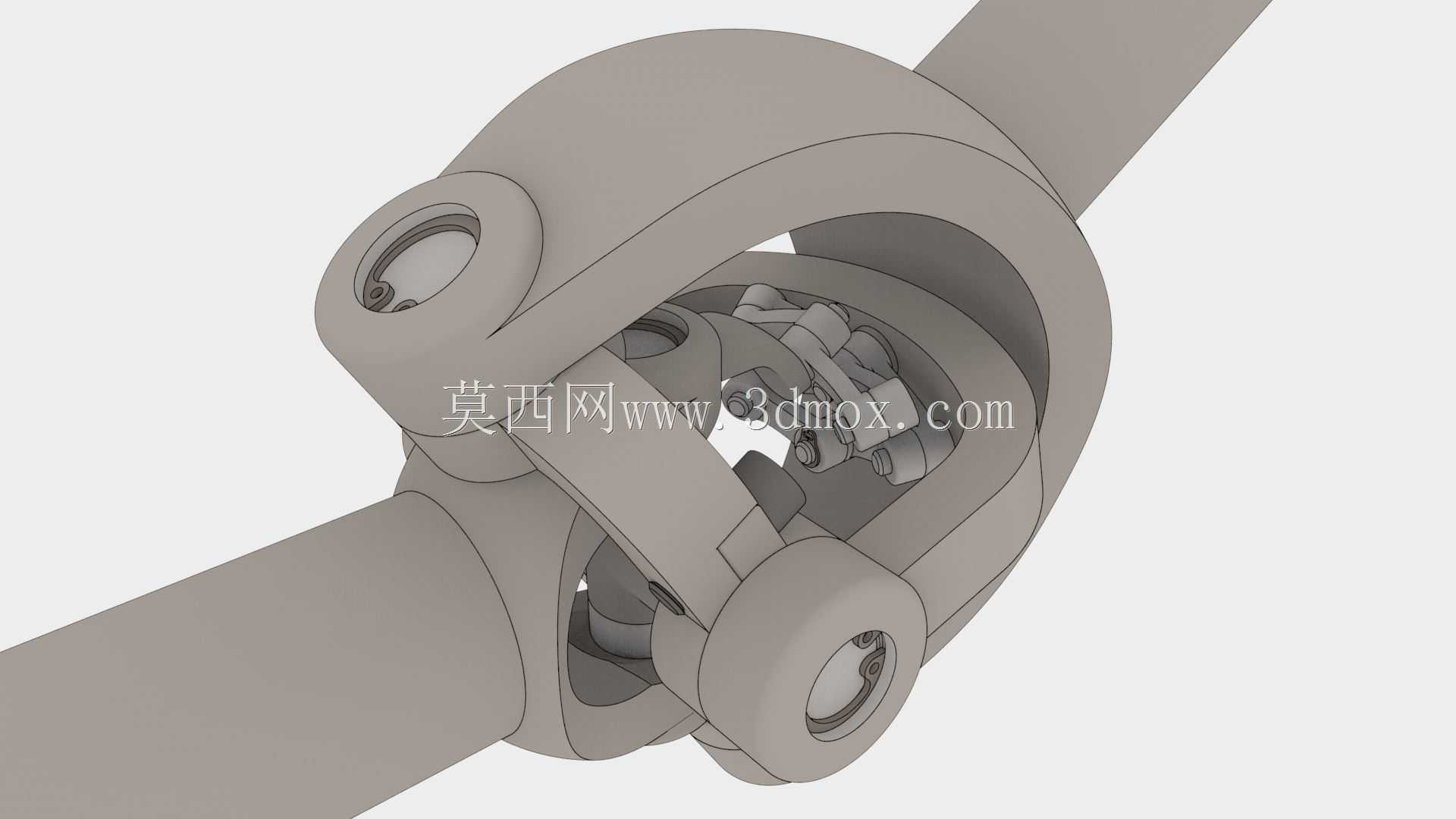

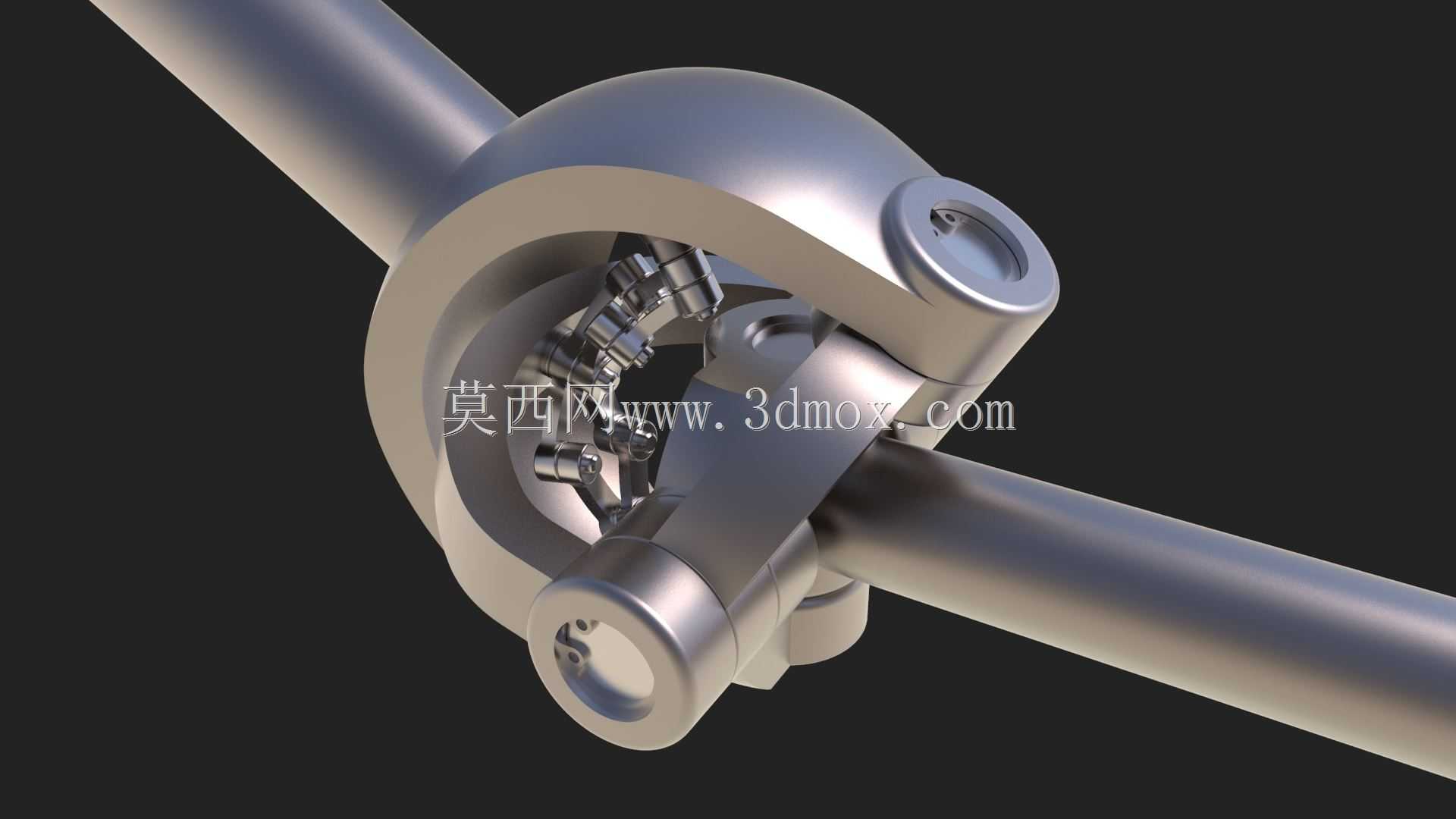

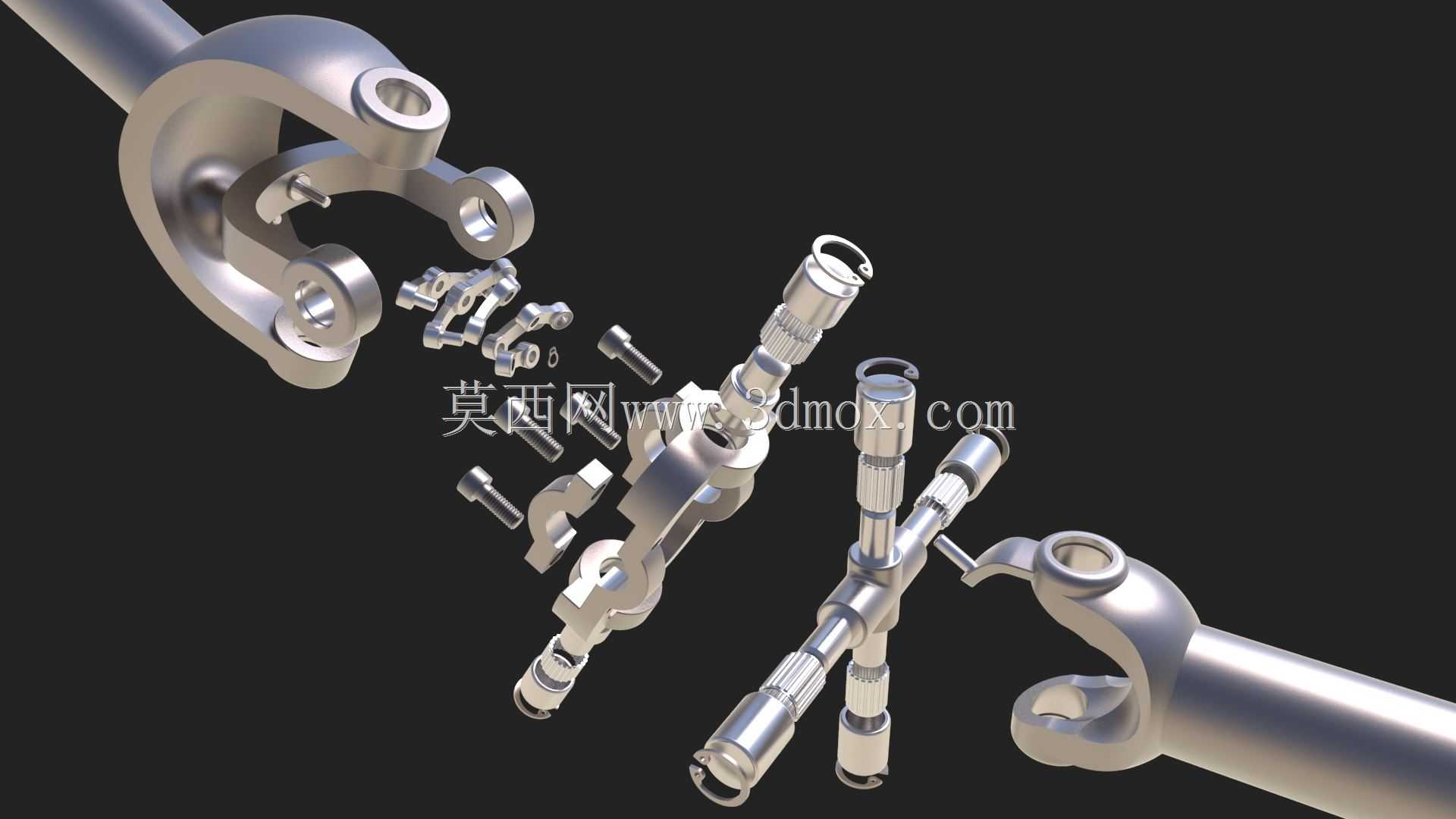

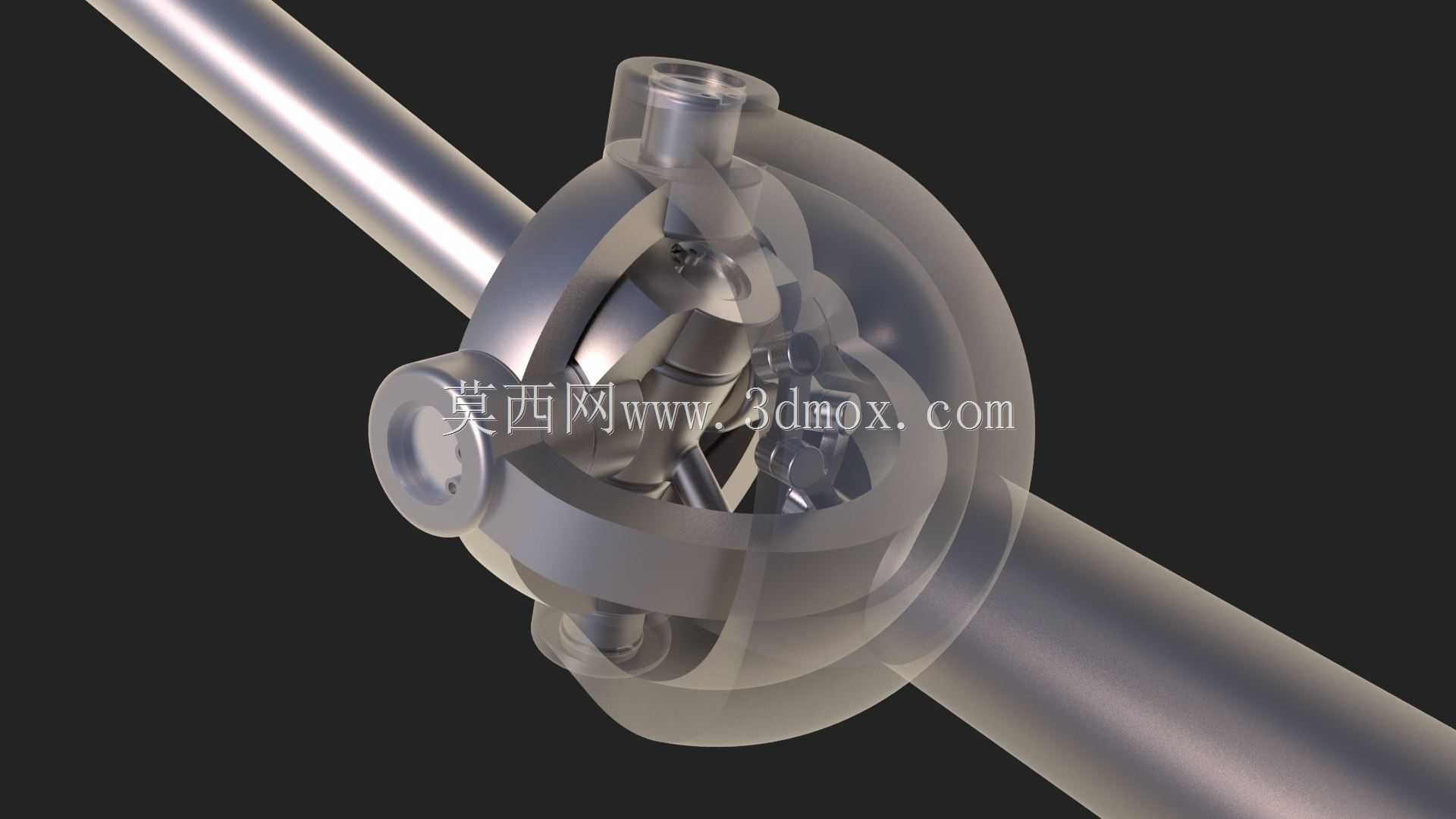

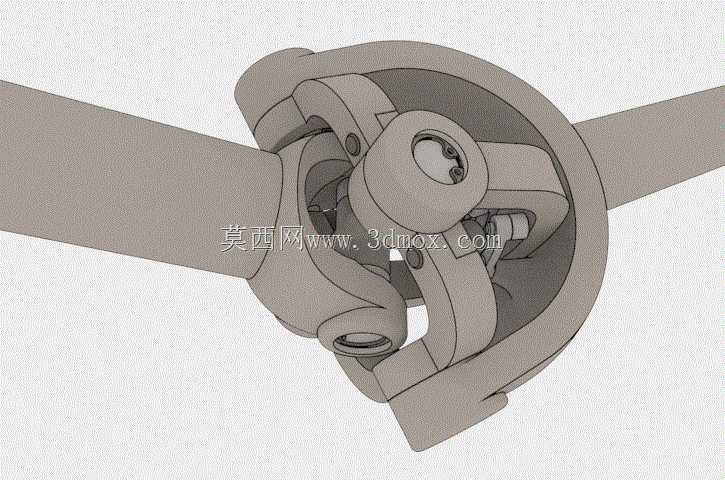

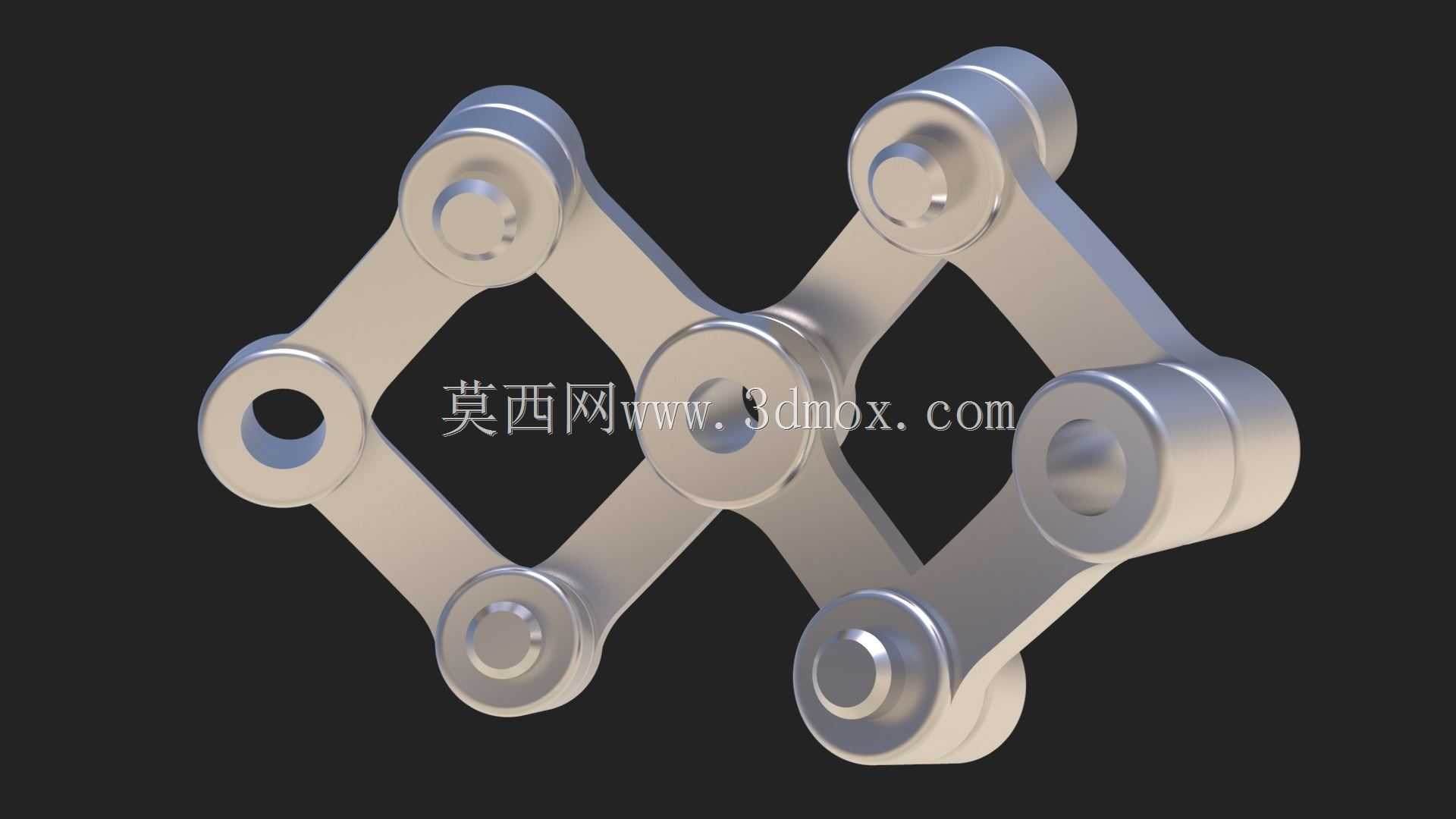

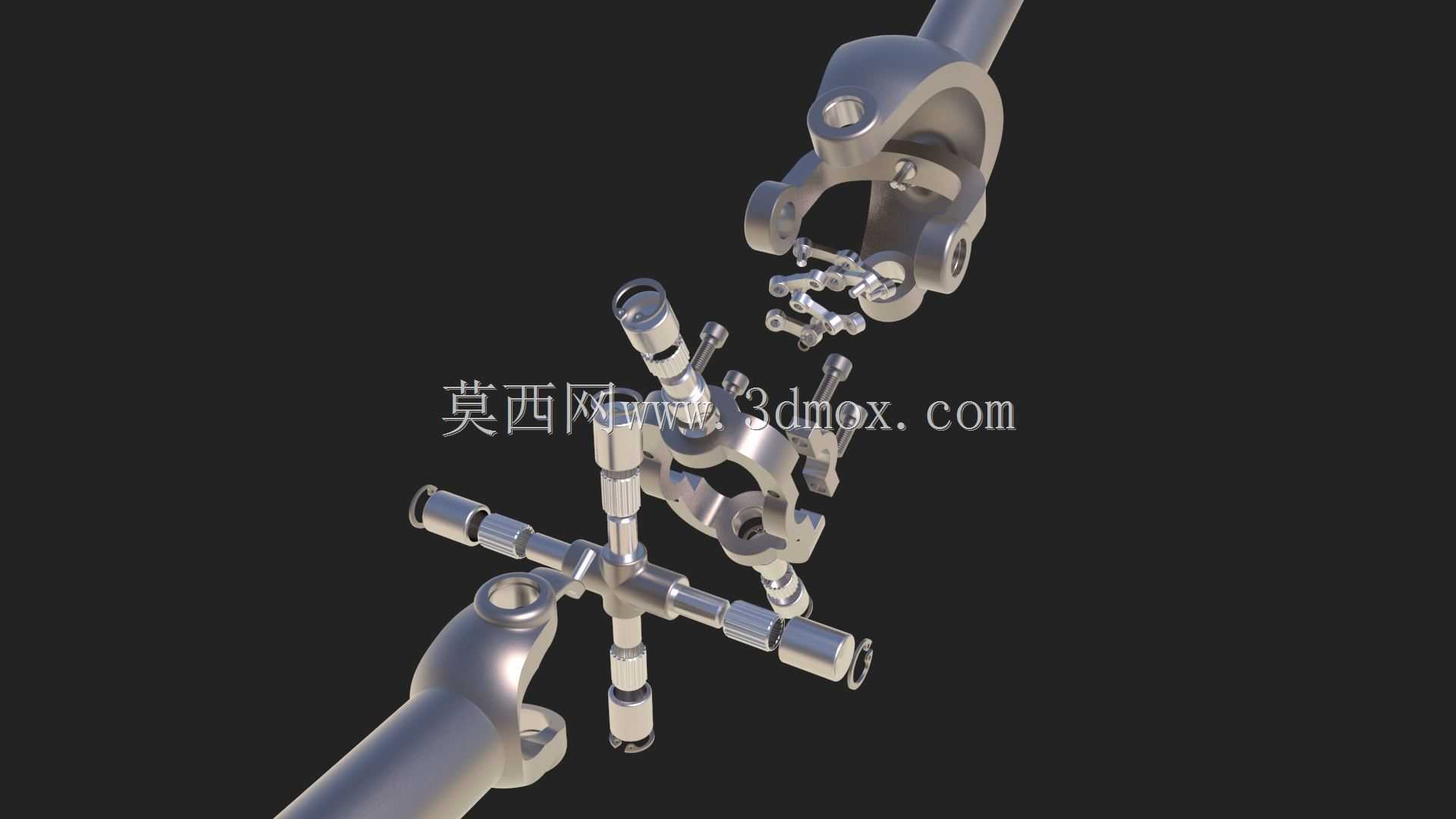

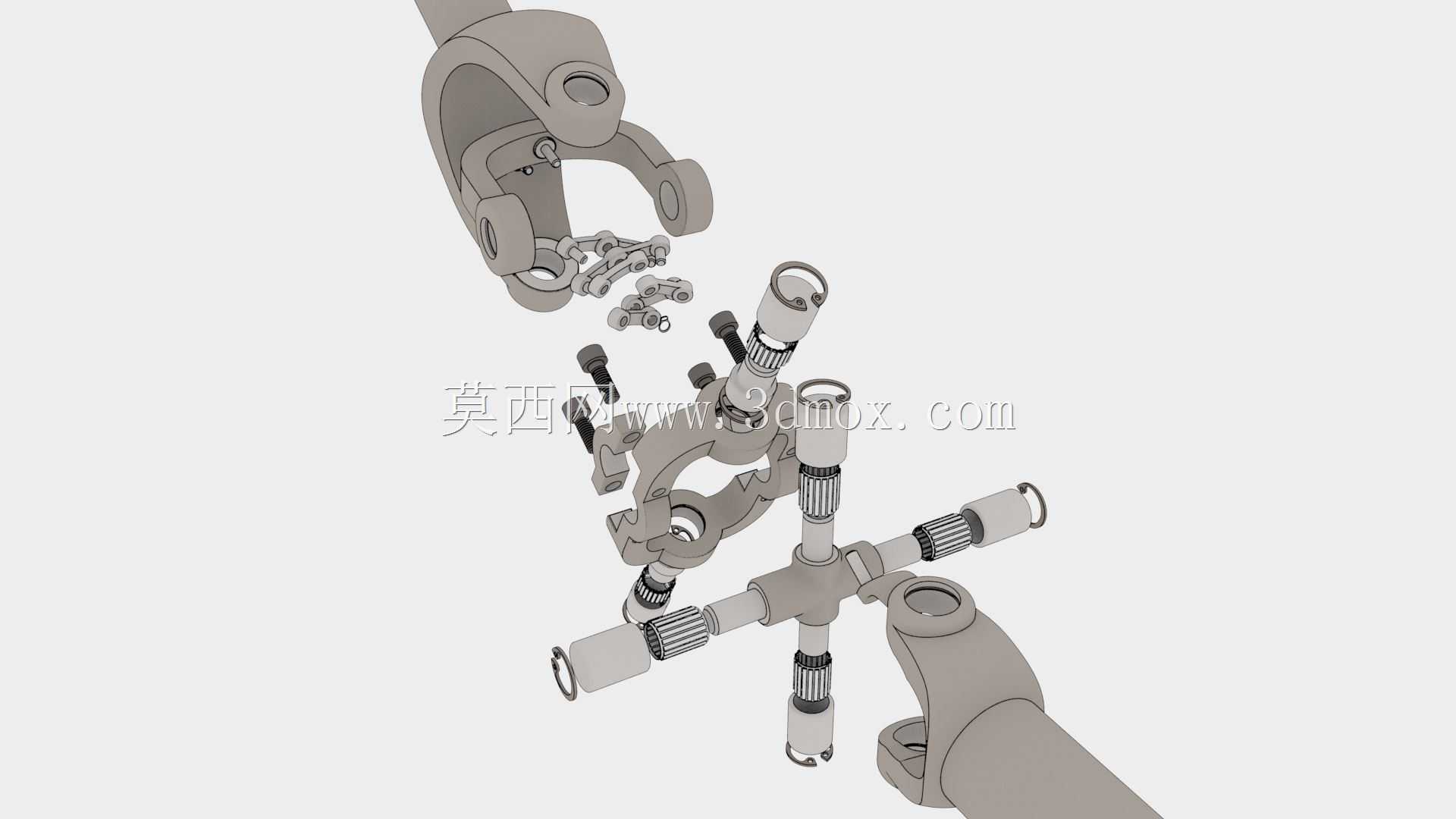

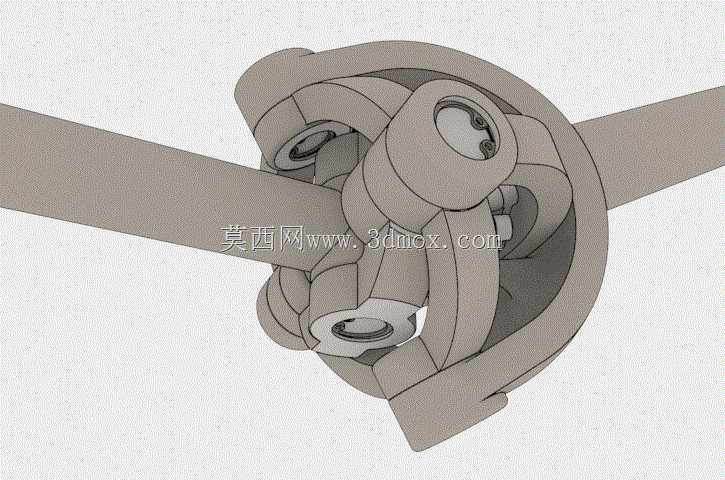

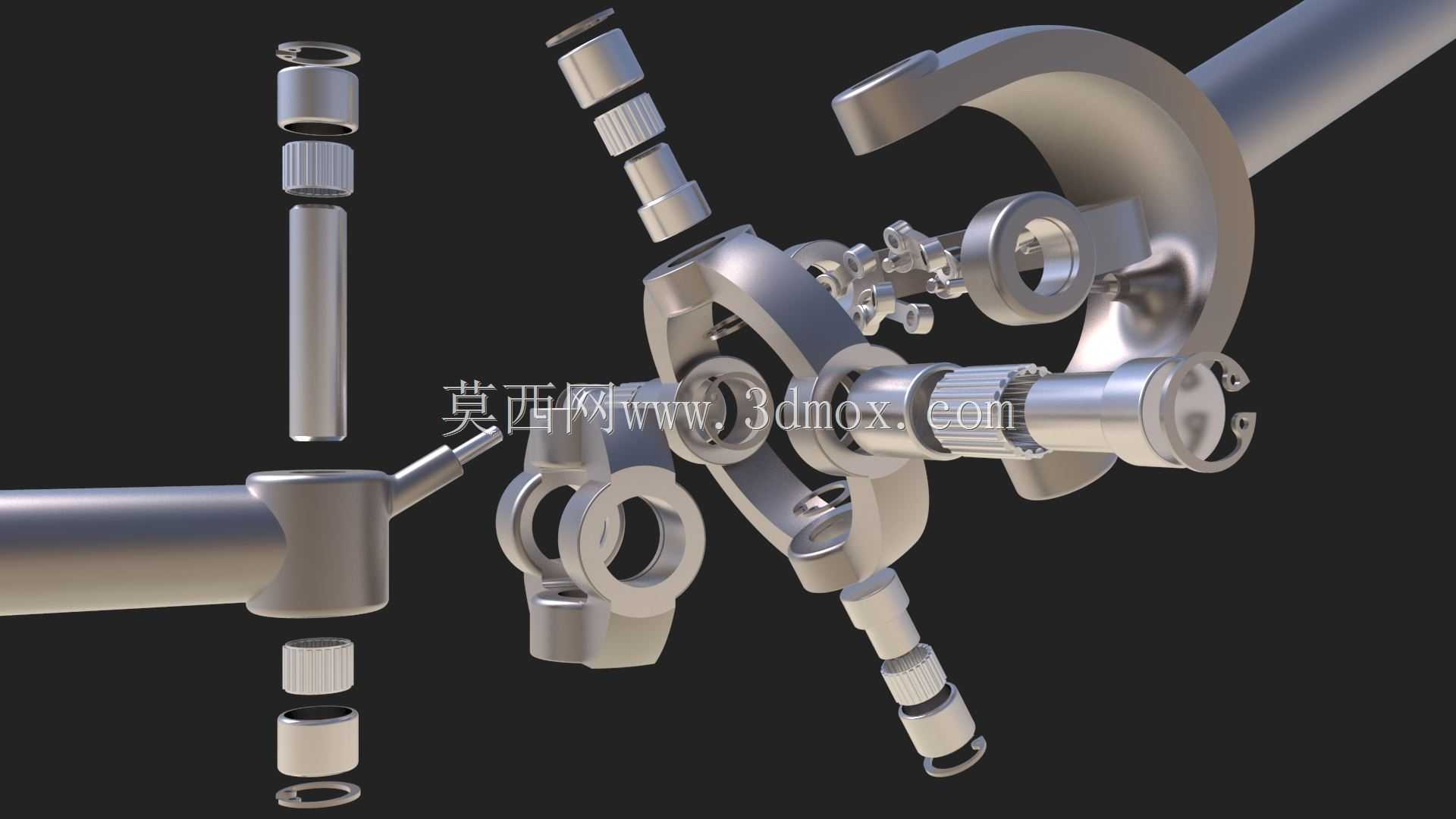

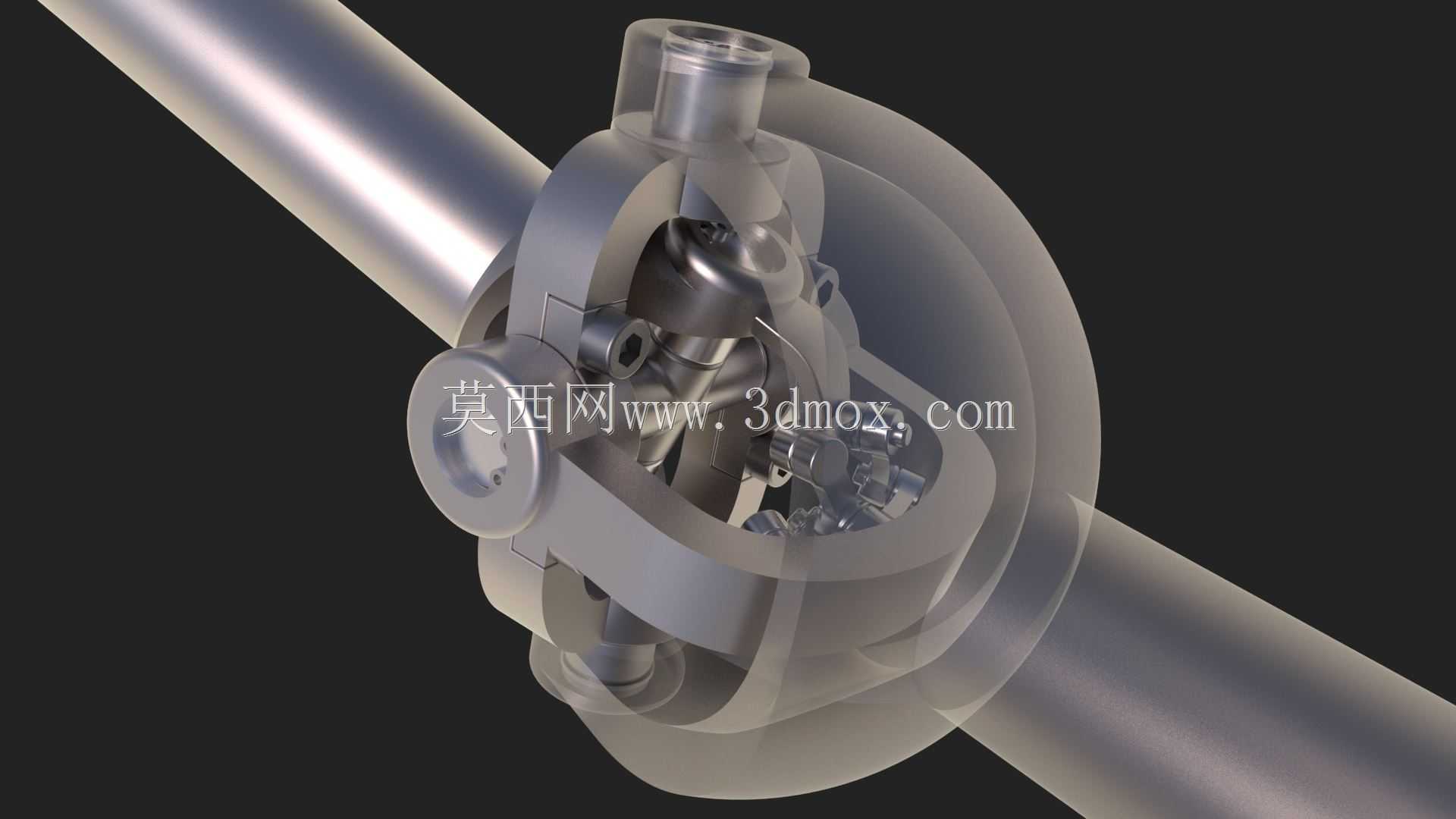

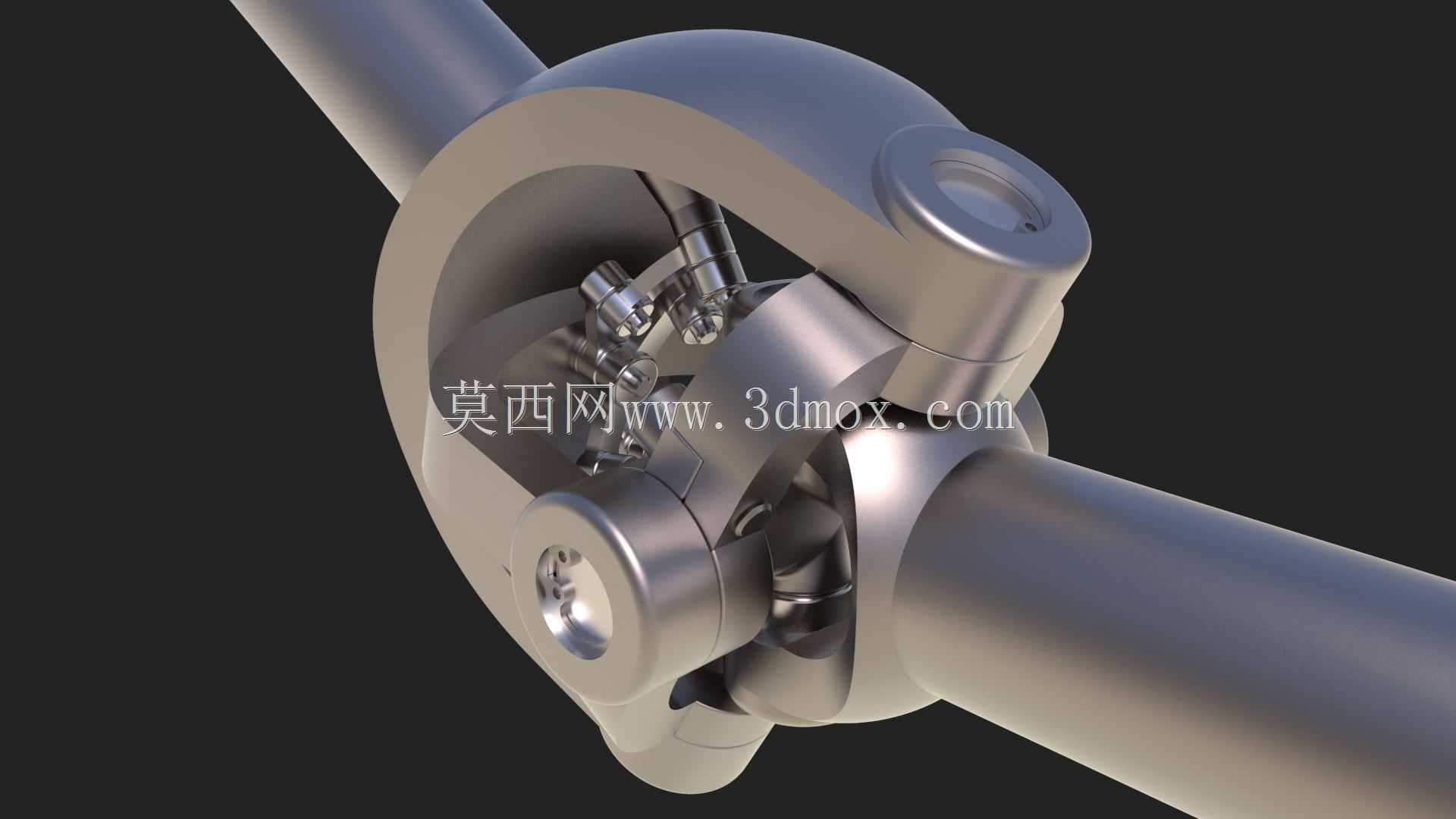

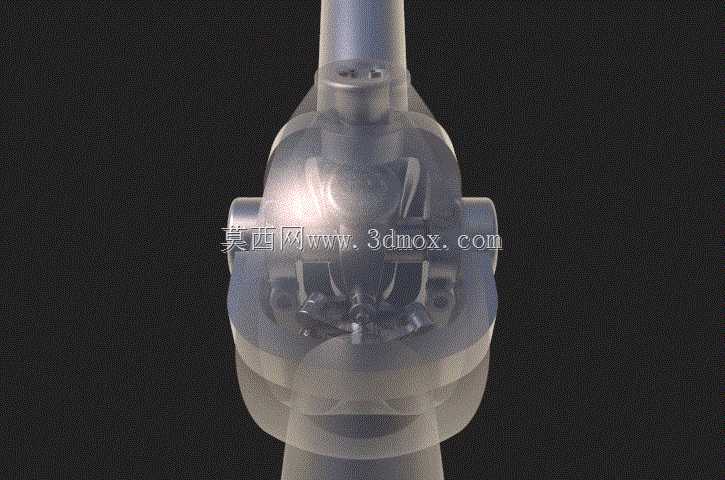

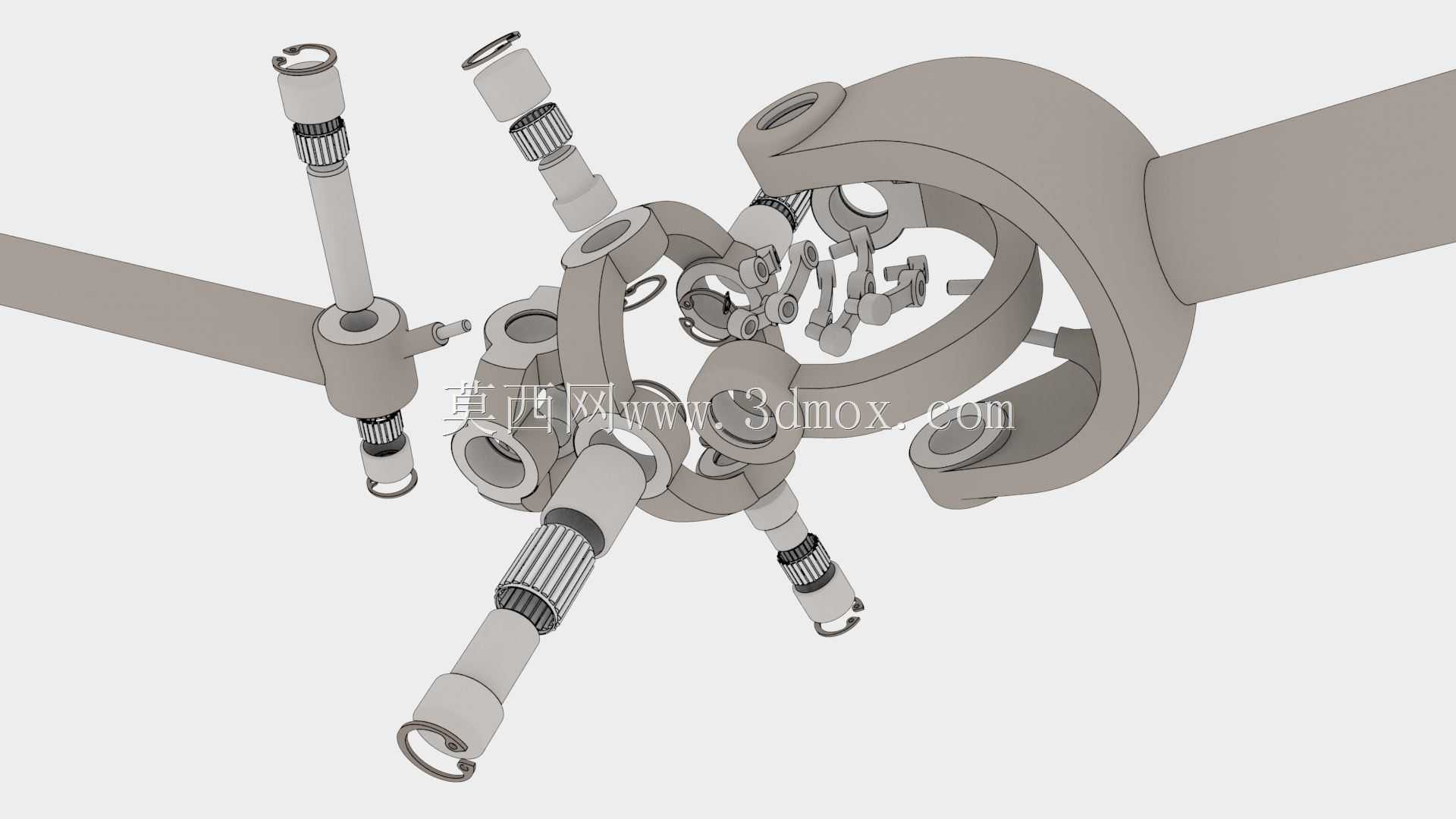

这款汤普森等速万向节属于传动系统核心连接部件，主要应用在需要跨轴夹角传递恒定转速扭矩的工业传动场景中，常见于精密机床进给轴传动、特种车辆转向驱动桥、工业机器人关节传动、长距离多拐点动力传输轴系等工况，能够解决普通十字万向节在存在轴间夹角时输出转速周期性波动、带来附加动载荷与振动的问题，保障传动链路的转速稳定性。该结构采用双万向节组合集成的设计思路，取消了传统双万向节布置所需的中间长轴，通过内置的球形共轭凸轮控制机构，实时平分输入轴与输出轴之间的传动夹角，让两个万向节的工作偏角始终保持对称相等，从原理上实现输入输出轴的等速传动，避免单万向节传动时的速度波动，大幅降低轴系运转过程中的诱导剪应力，减少传动过程中的振动冲击与零部件磨损，提升整套传动系统的运转平稳性与使用寿命。从结构设计来看，该万向节两端采用标准轴伸连接结构，可适配常规的轴孔配合、键连接或法兰对接安装形式，整体外形为对称回转结构，核心铰接部位采用环形包覆式壳体，将内部的铰接球头、传动销、共轭凸轮控制组件完全容纳在壳体内部，既可以对内部精密传动副形成防护，避免外界粉尘、杂质进入铰接摩擦面，也能让整体结构更加紧凑，减少安装所需的空间边界。在安装适配层面，该结构的径向最大尺寸集中在中间铰接壳体区域，两端轴伸的直径可根据实际传递扭矩的需求做适配调整，安装时仅需要保障输入轴与输出轴的交点落在万向节的中心铰接点位置，即可实现稳定的等速传动，不需要额外布置中间支撑结构，能够大幅简化复杂轴系的传动布局，尤其适合安装空间受限、轴系存在动态偏角变化的传动场景。内部的铰接接触部位采用球面配合形式，接触应力分布均匀，能够承受较大的传动扭矩，同时在偏角调整过程中运动顺滑无卡滞，可适应轴系工作过程中出现的动态角度偏移，补偿安装过程中带来的轴系对中误差，降低轴系两端支撑部件的附加载荷。
