分动箱传动小齿轮工程设计方案

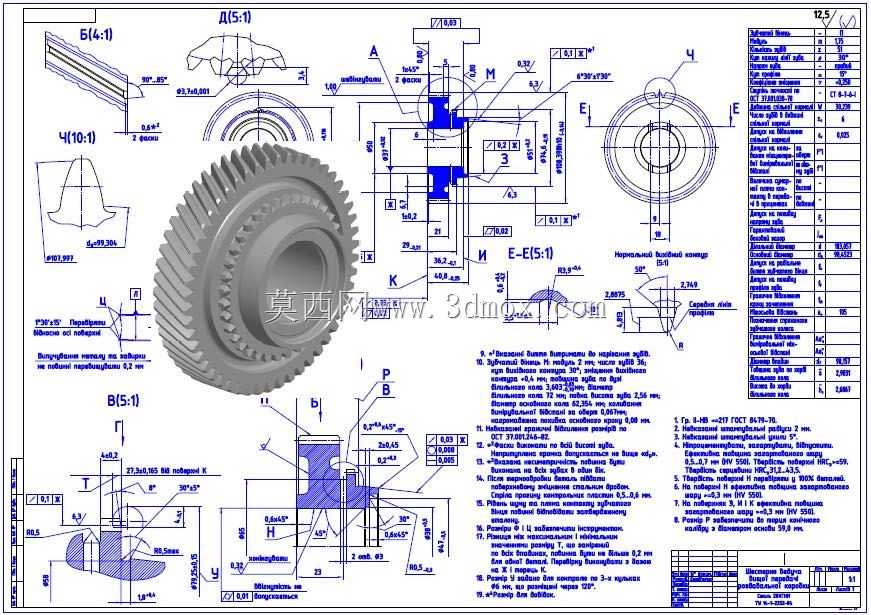

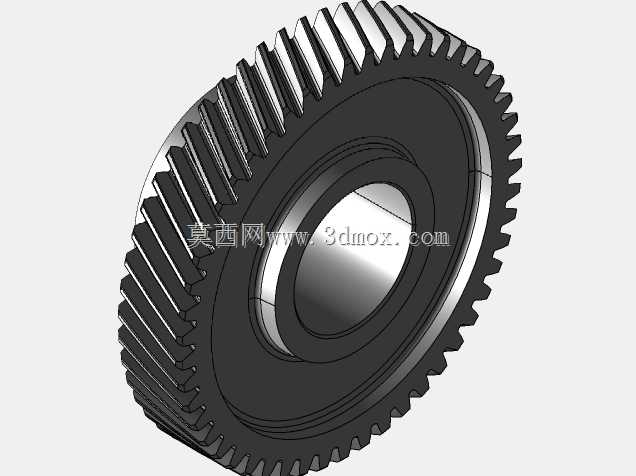

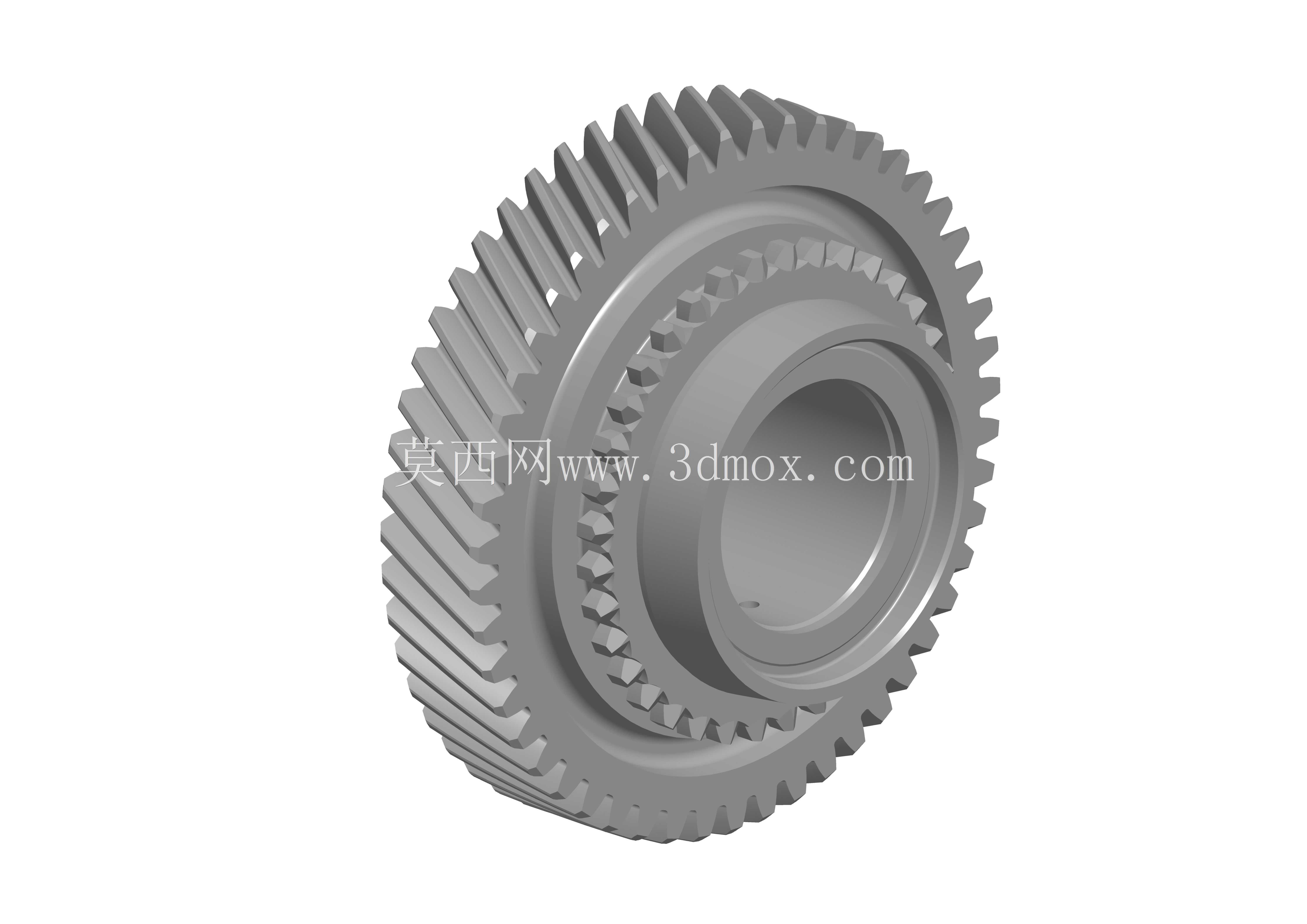

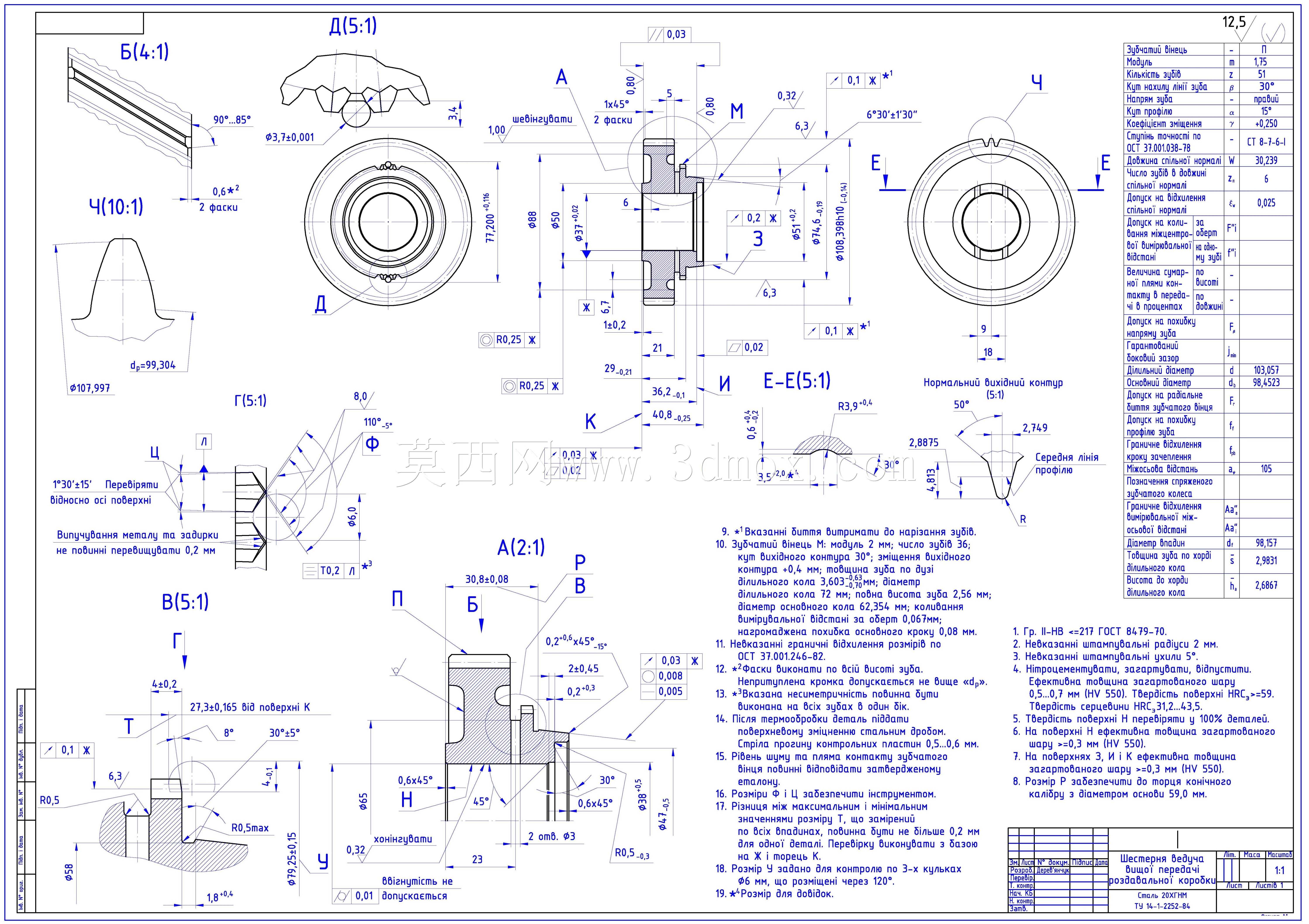

分动箱作为多轴驱动车辆传动系统的核心部件，承担着将变速器输出动力分配至各驱动桥的关键作用，而小齿轮是分动箱内部动力传递路径上的核心啮合元件，直接决定动力分流过程的传动效率、承载能力与运行平顺性，广泛适配硬派越野车辆、特种工程作业车辆、农用四驱作业机械等需要多轮输出动力的装备场景，在非铺装路面行驶、重载作业、复杂地形通行等工况下，能够配合分动箱完成高低速档位切换、前后桥动力分配的核心动作，保障车辆在极端工况下的动力输出稳定性与通过性能。这款小齿轮在功能设计上，采用斜齿啮合结构设计，相比传统直齿齿轮拥有更大的啮合重合度，传动过程中轮齿交替啮合的冲击更小，运行噪音更低，单位齿面承载能力更强，能够适配大扭矩输入下的持续传动需求；齿轮内孔集成花键连接结构，可与传动半轴实现无滑差的周向固定，保障扭矩传递过程的同轴度与连接可靠性，轮体侧面设计有同步器结合齿圈结构，可配合分动箱内部同步机构完成档位切换时的转速同步，减少换挡冲击与打齿风险。设计过程中，工程师首先根据分动箱整体传动比要求确定齿轮的模数、齿数、压力角、螺旋角等核心齿形参数，通过齿廓修形设计补偿加工误差与载荷作用下的轮齿变形，避免轮齿啮合过程中出现偏载、应力集中等问题；针对轮体不同部位的受力特性，对齿根部位进行圆角过渡优化，降低齿根弯曲应力集中系数，提升齿轮的抗疲劳寿命，对花键连接部位采用渐开线花键设计，保障花键齿面的受力均匀性，同时在轮体上设计有对应的限位台阶与安装定位面，确保齿轮装配到分动箱轴系上时的轴向定位精度，避免运行过程中出现轴向窜动影响啮合精度。在外形尺寸与安装边界设计上，这款小齿轮的齿顶圆、齿宽、内花键参数、轴向定位尺寸均严格匹配对应分动箱的内部安装空间，齿轮装配后与啮合大齿轮的中心距符合分动箱壳体的轴系安装孔位要求，轴向安装位置不会与箱体内壁、相邻档位齿轮、同步器组件产生运动干涉，轮体的动平衡精度满足分动箱最高输入转速下的运行要求，避免高速转动时产生额外振动影响分动箱整体运行稳定性；齿轮的润滑通道设计适配分动箱的飞溅润滑路径，轮齿啮合部位能够在箱体润滑油的飞溅作用下得到充分润滑，带走啮合过程产生的热量与磨屑，延长齿轮的使用寿命。
