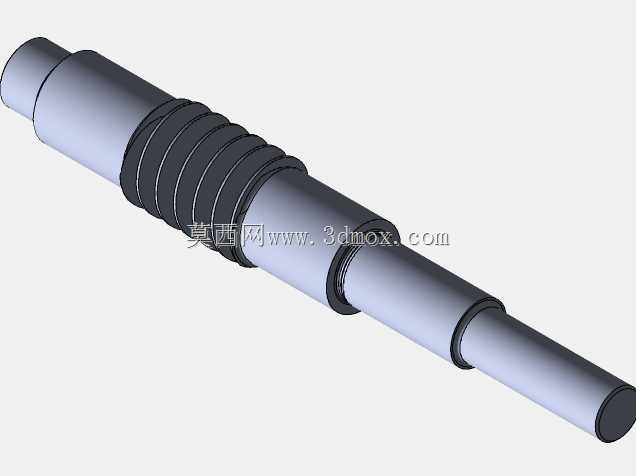

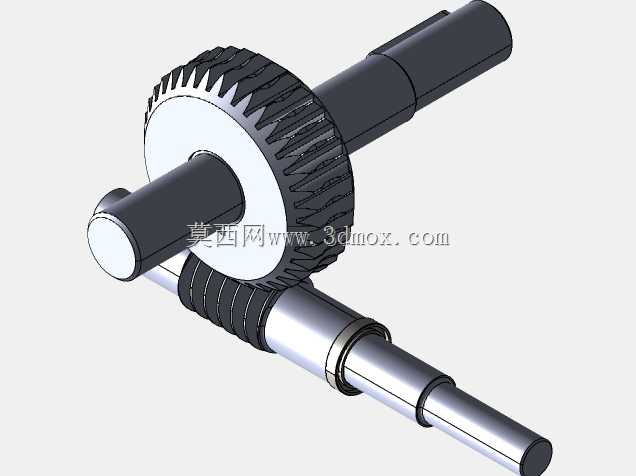

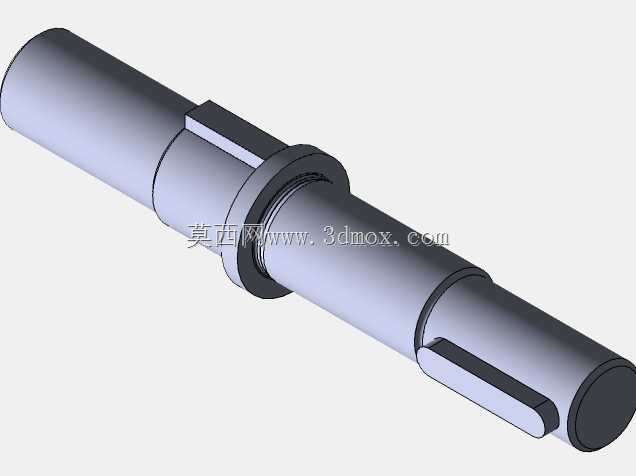

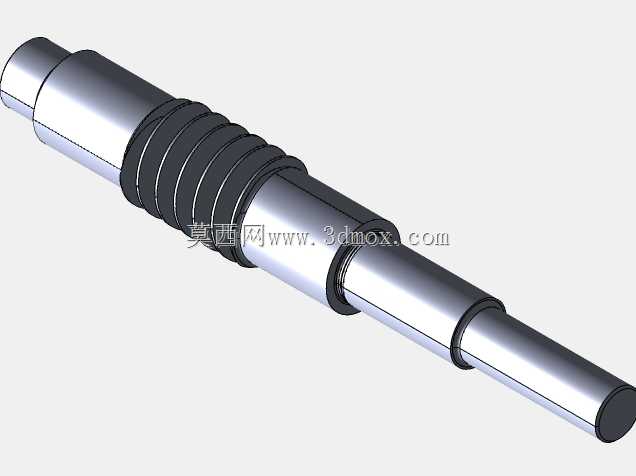

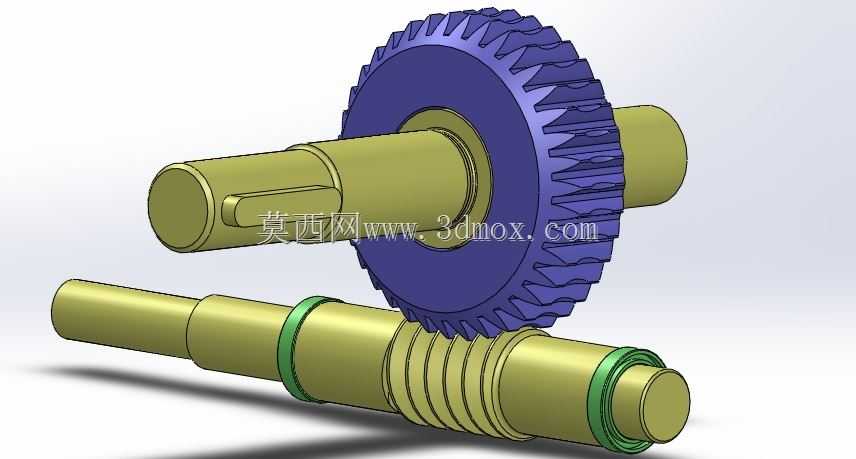

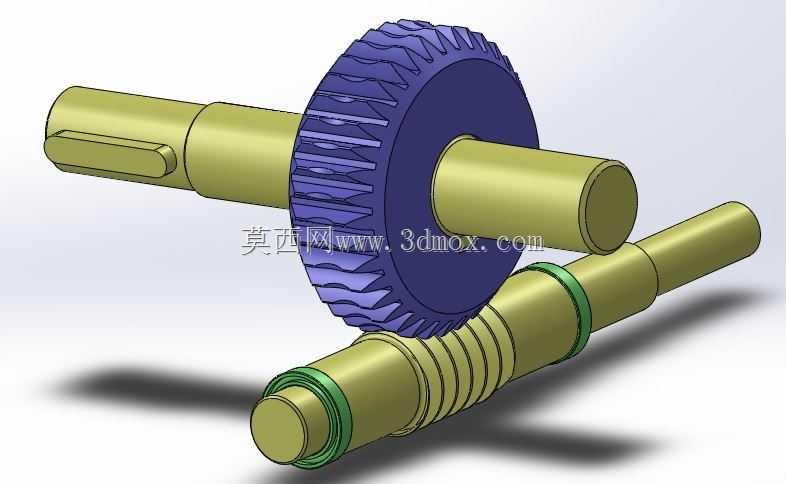

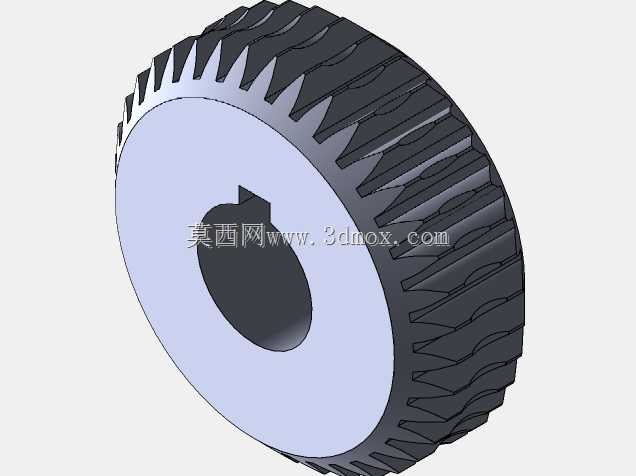

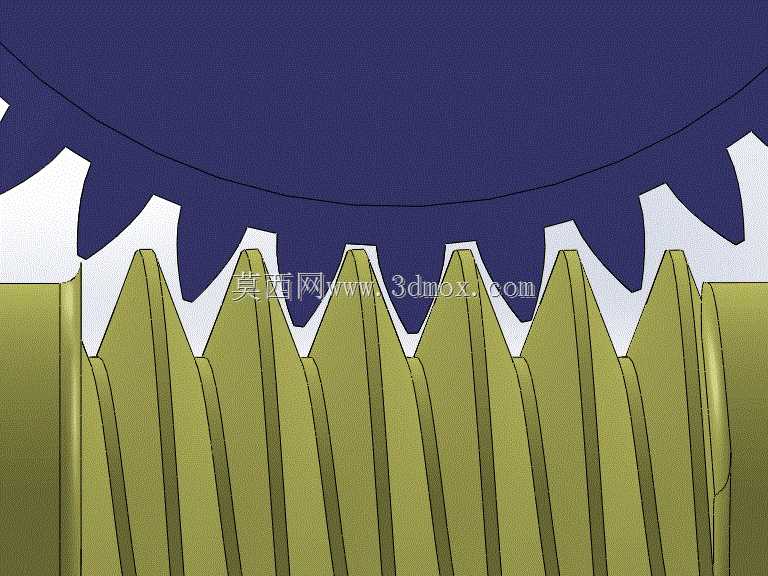

这套蜗轮蜗杆啮合组件是交错轴传动场景下的核心动力传递部件,主要应用在需要大传动比、低运行噪音、反向自锁需求的传动链路中,常见于轻工输送设备的减速单元、小型自动化生产线的进给机构、舞台升降装置的驱动端、食品包装机械的分度传动部位,能够在空间交错的两轴之间完成动力与运动的换向传递,适配输入轴与输出轴垂直交错的安装布局,解决平行轴齿轮无法适配的空间传动需求。从功能特性来看,该组件通过蜗杆与蜗轮的连续啮合实现动力传递,单级即可实现较大的传动比,相比同传动比的多级圆柱齿轮组结构更紧凑,啮合过程中轮齿为渐进式线接触,传动平稳性更强,冲击、振动与运行噪音远低于直齿圆柱齿轮传动,同时当蜗杆导程角小于啮合轮齿间的当量摩擦角时,机构可实现反向自锁,即仅能由蜗杆带动蜗轮转动,无法由蜗轮反向驱动蜗杆,这一特性可在起重、升降类应用场景中省去额外的制动结构,避免负载下坠引发的安全风险。设计过程中,工程师首先根据目标传动功率、输入转速、额定输出扭矩确定了蜗杆的头数与蜗轮的齿数匹配关系,选用阿基米德蜗杆型线降低加工难度,适配普通车削、铣削设备的加工工艺;轴类零件设计时在啮合段两侧预留了轴承安装位与密封件卡槽,轴端设置平键安装槽用于连接动力输入、输出端的联轴器或带轮,轴肩台阶结构用于轴承、传动件的轴向定位,避免运行过程中出现轴向窜动影响啮合精度;蜗轮采用齿圈与轮毂分体的设计思路预留加工余量空间,可根据实际载荷需求匹配不同的齿圈材质,兼顾耐磨性与结构强度。安装边界方面,蜗杆轴与蜗轮轴的中心距严格按照啮合参数设定,两轴轴线的空间垂直度公差控制在机械设计手册对应精度等级的允许范围内,安装时需保证蜗杆轴线与蜗轮中间平面重合,避免出现偏载导致轮齿局部磨损加剧;组件整体径向尺寸围绕蜗轮齿顶圆设定,轴向尺寸覆盖两根轴的轴承安装外端面,可直接适配标准规格的轴承座与减速箱壳体安装孔位,装配时仅需调整轴承游隙与啮合侧隙即可投入使用,无需额外定制复杂的安装基座。
