在Solidworks中建立渐开线斜齿轮模型的方法

栏目分类:3D模型 发布时间:2021-04-23 ID:144364
  • 在Solidworks中建立渐开线斜齿轮模型的方法
  • 在Solidworks中建立渐开线斜齿轮模型的方法
  • 在Solidworks中建立渐开线斜齿轮模型的方法
  • 在Solidworks中建立渐开线斜齿轮模型的方法
  • 在Solidworks中建立渐开线斜齿轮模型的方法

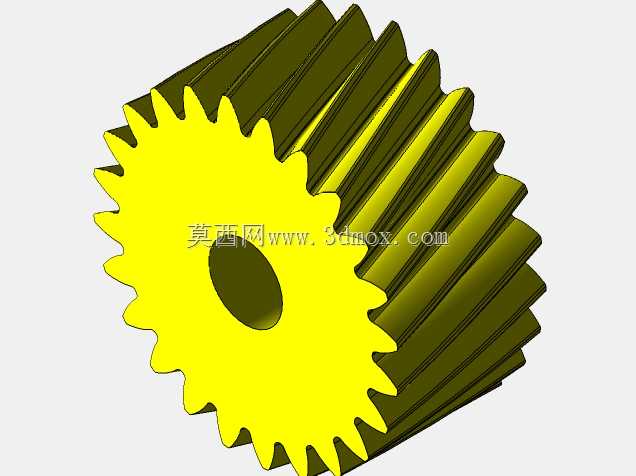

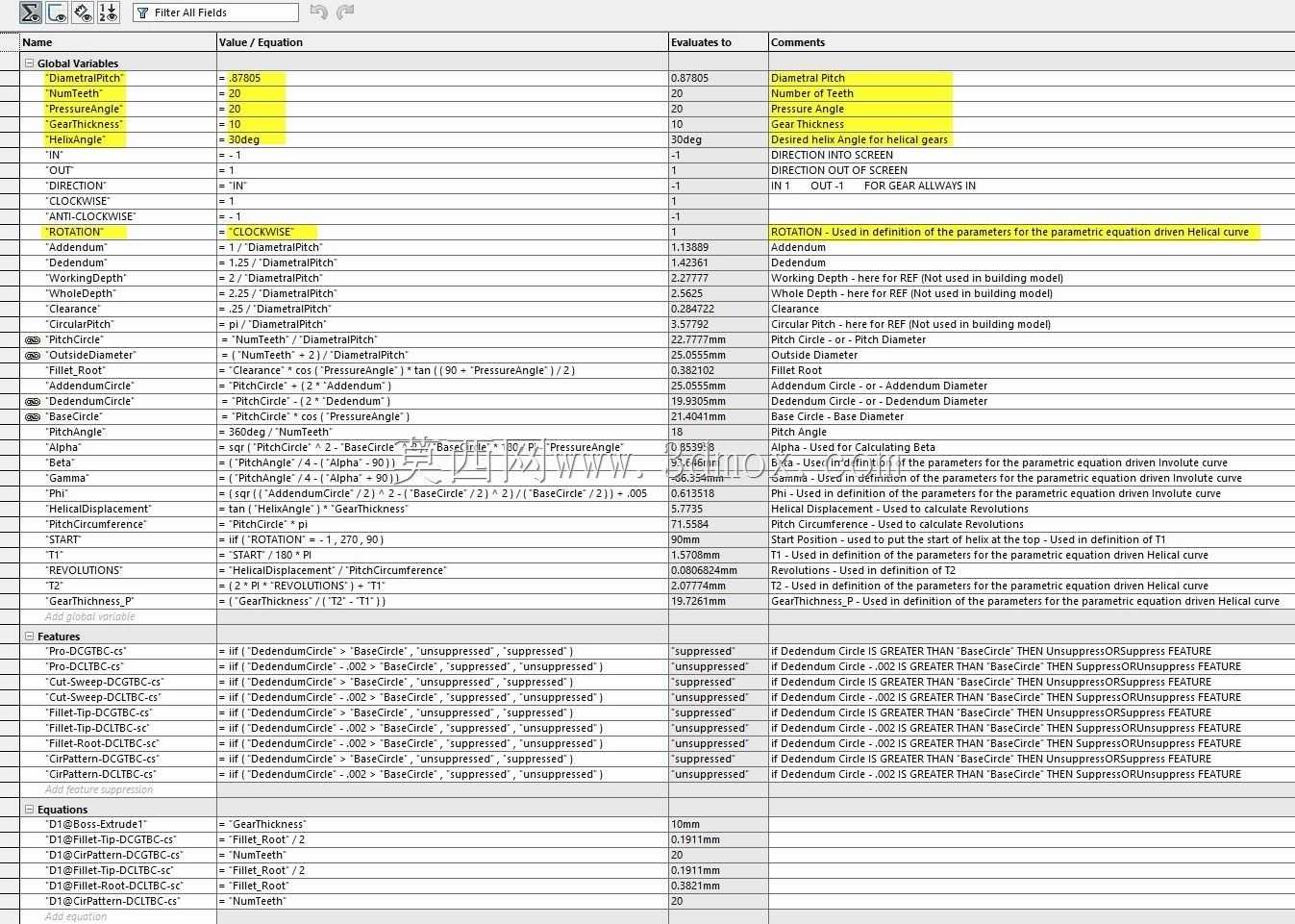

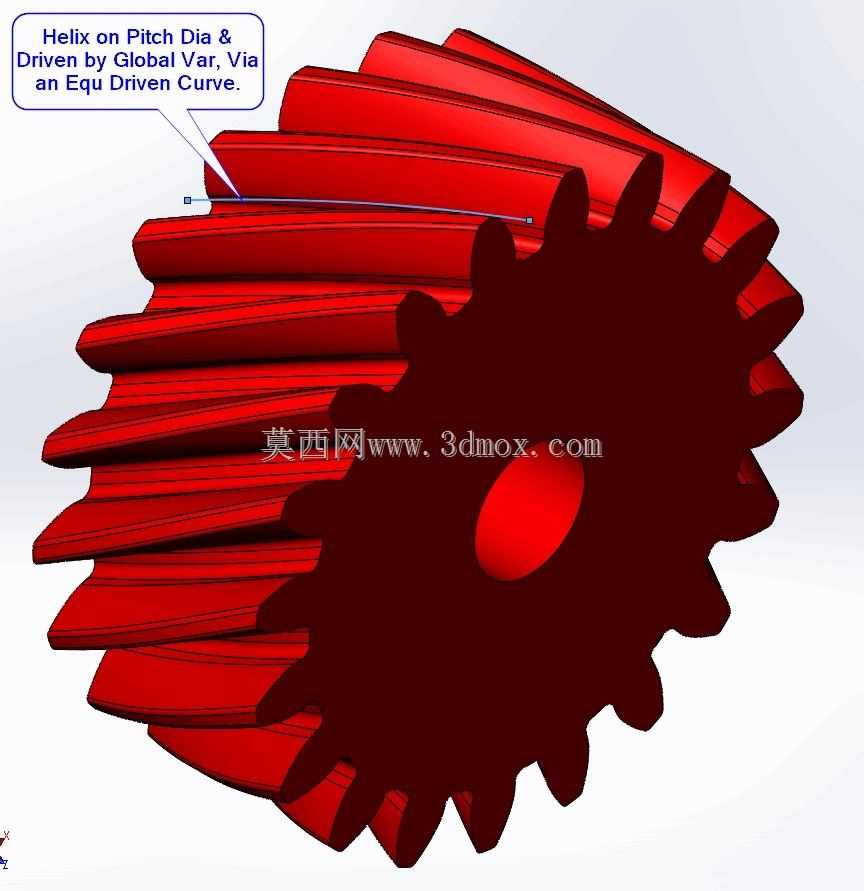

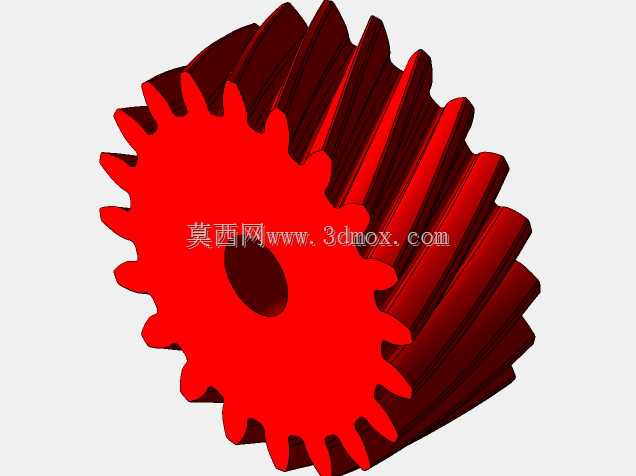

所以我想我已经完善了一个模型:“渐开线斜齿轮发电机-xxxxxxxxxx.SLDPRT“或者,如附件所示,并已设置全局变量:顺时针旋转,20齿,30度螺旋角,20度压力角“渐开线斜齿轮发电机-CW 20T 30度20PA.SLDPRT公司“DiametralPitch”=.87805“NumTeeth”=20“PressureAngle”=20“GearThickness”=10mm“HelixAngle”=30度<;-将上述值更改为方程式中的所需值并执行至少两个控制“Q”在模型。模型模型应该重建和显示新的齿数等…我已经设置了一个螺旋形的“方程驱动曲线”设置为螺距直径和螺旋角设置为一个全球性的路径变量。While这种模型将有一个良好的渐开线曲线齿形。它不是真正的螺旋齿轮的齿形。如果螺旋角为“零”,那就是“好的形式”,但是离“零”越远,它就越偏离。我发现螺旋角越大,斜齿轮的渐开线齿形就应该改变。如何在软件模型中做到这一点,目前我还不清楚现在。但是附件是我在一个斜齿轮发电机的尝试。我将感谢任何反馈
