直联式水离心泵与驱动电机集成结构

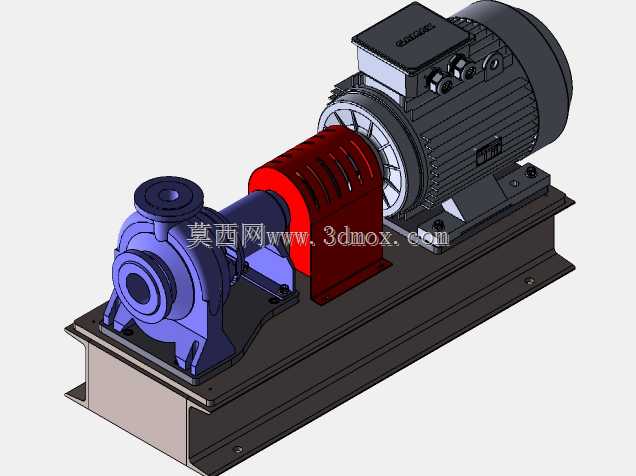

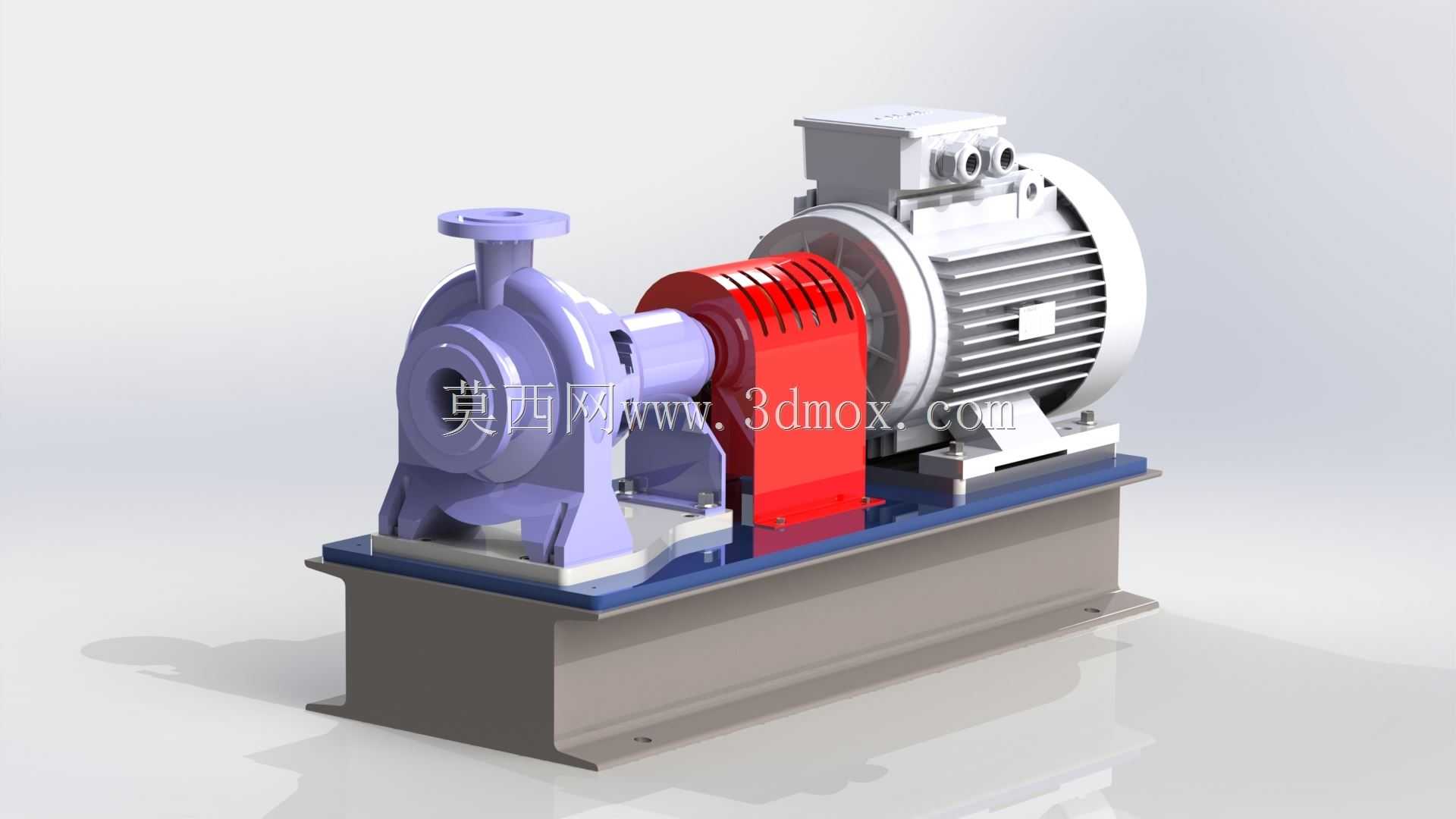

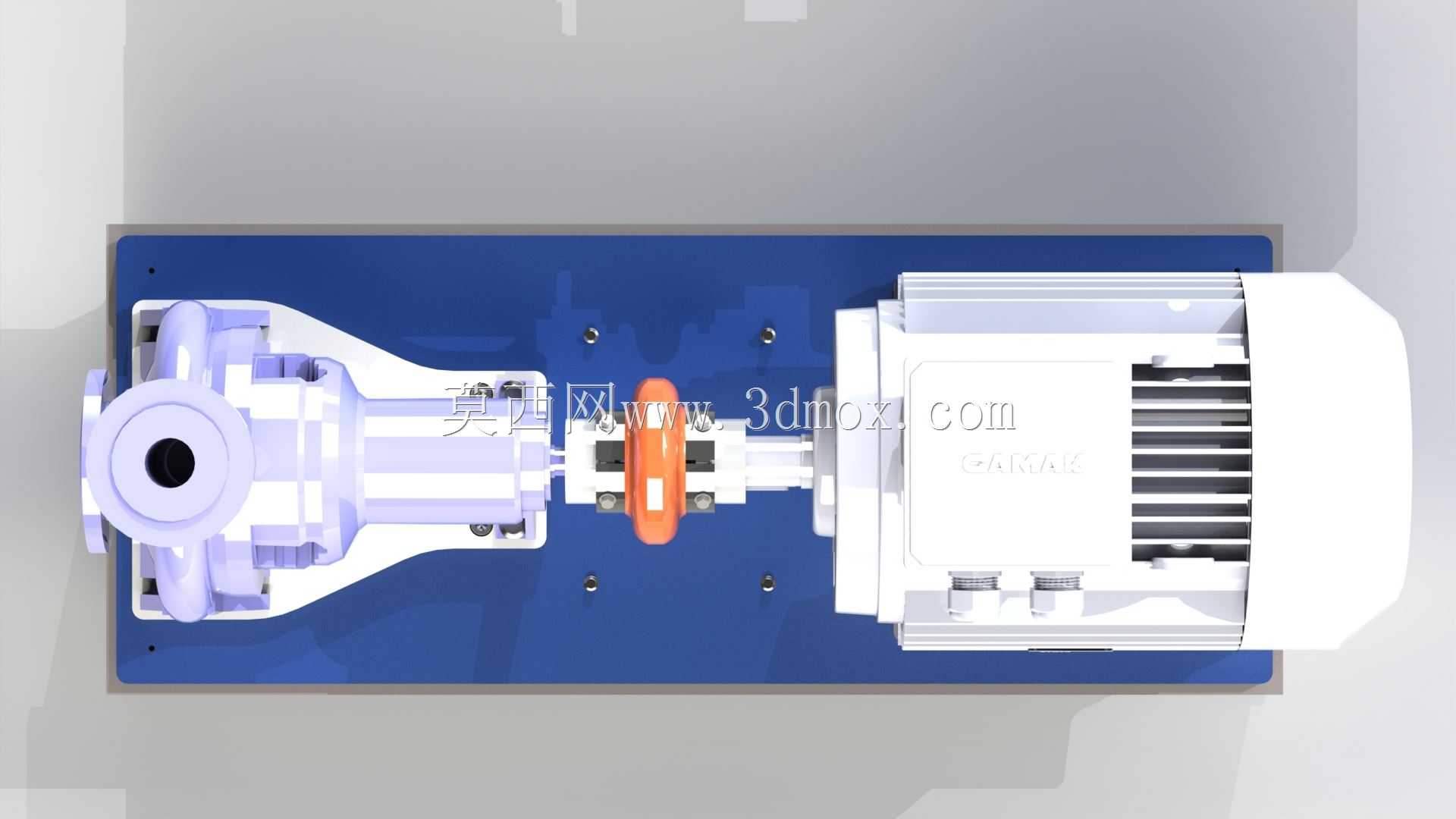

这款直联式水离心泵机组，是民用供水、工业循环水系统、暖通空调水系统、给排水工程中极为常用的流体输送核心设备，主要承担清水类介质的增压输送任务，可适配建筑小区供水、工厂生产循环冷却水输送、暖通系统冷热水循环、农田小型灌溉等多类场景，能够稳定实现低压到中压区间的流体加压输送，满足常规工况下连续运行的使用需求。整套机组采用泵头与驱动电机直联的结构设计，摒弃了传统带传动所需的皮带、皮带轮等冗余部件，通过中间的红色联轴器护罩内置的挠性联轴器，直接将电机输出轴与泵轴进行刚性连接，这种设计大幅压缩了机组的整体轴向尺寸，减少了传动环节的能量损耗，相比传统分体式泵组传动效率提升明显，同时也降低了后续运维过程中皮带张紧调整、皮带更换的维护工作量。泵头部分采用经典的单级单吸离心泵水力结构，泵壳为螺旋形压水室设计，进水口沿轴向布置、出水口沿垂直向上方向设置，能够适配常规管路的走向布局，泵体过流部分的流道经过顺滑过渡设计，可减少流体在泵腔内的湍流损失，提升水力运行效率。驱动电机采用标准卧式三相异步电机结构，外壳带有均匀分布的散热筋，可在连续运行过程中通过自带的风叶将电机运行产生的热量及时散出，保障电机长时间运行的温升处于合理区间，电机接线盒设置在机身上方，方便现场进行电源接线操作。整套机组共用一体化钢制焊接底座，底座采用加厚型钢焊接成型，底部预留有标准的安装固定孔位，可直接通过膨胀螺栓固定在混凝土设备基础上，安装时无需额外对泵和电机进行同轴度找正，出厂前已经完成精准的同轴度校准，大幅降低了现场安装的调试难度。联轴器外部设置的红色防护罩，可完全覆盖旋转的联轴器部件，避免运行过程中人员误触旋转部件引发安全事故，同时也能阻挡外界灰尘、杂物落入联轴器位置，保障传动部件的运行环境。在实际应用中，该泵组可根据管路系统的压力需求匹配对应功率的电机，能够稳定输送温度在0到80摄氏度区间的清水类介质，运行过程中振动小、噪声低，适合布置在室内机房、户外泵房等多种安装环境，整体结构紧凑，占用安装空间小，日常维护仅需定期检查机械密封的泄漏情况、轴承的润滑状态即可，运维成本较低。
