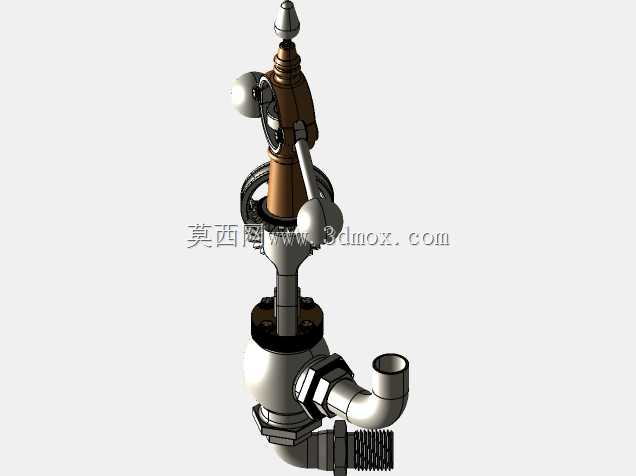

蒸汽机配套离心式飞球调速装置

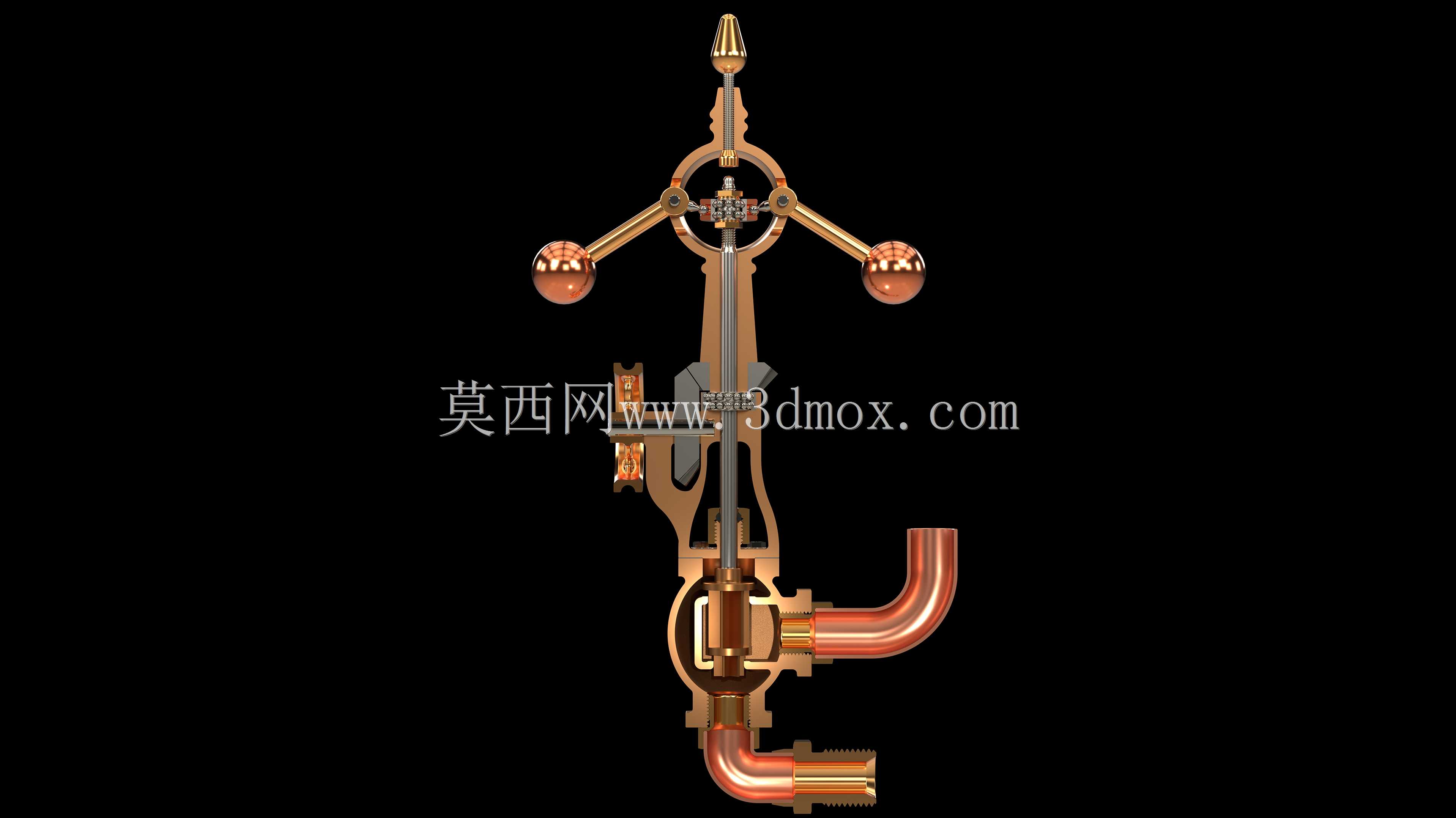

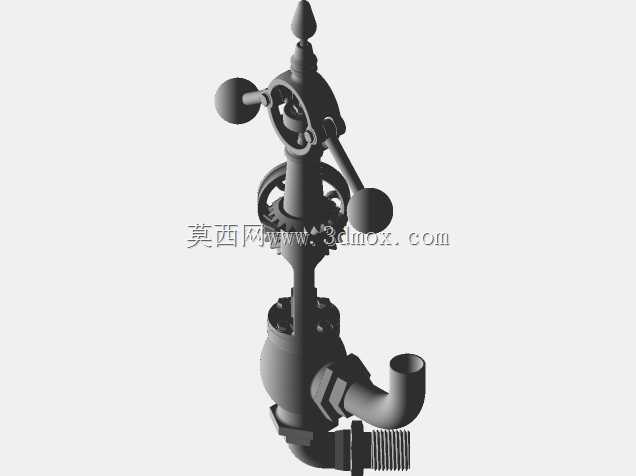

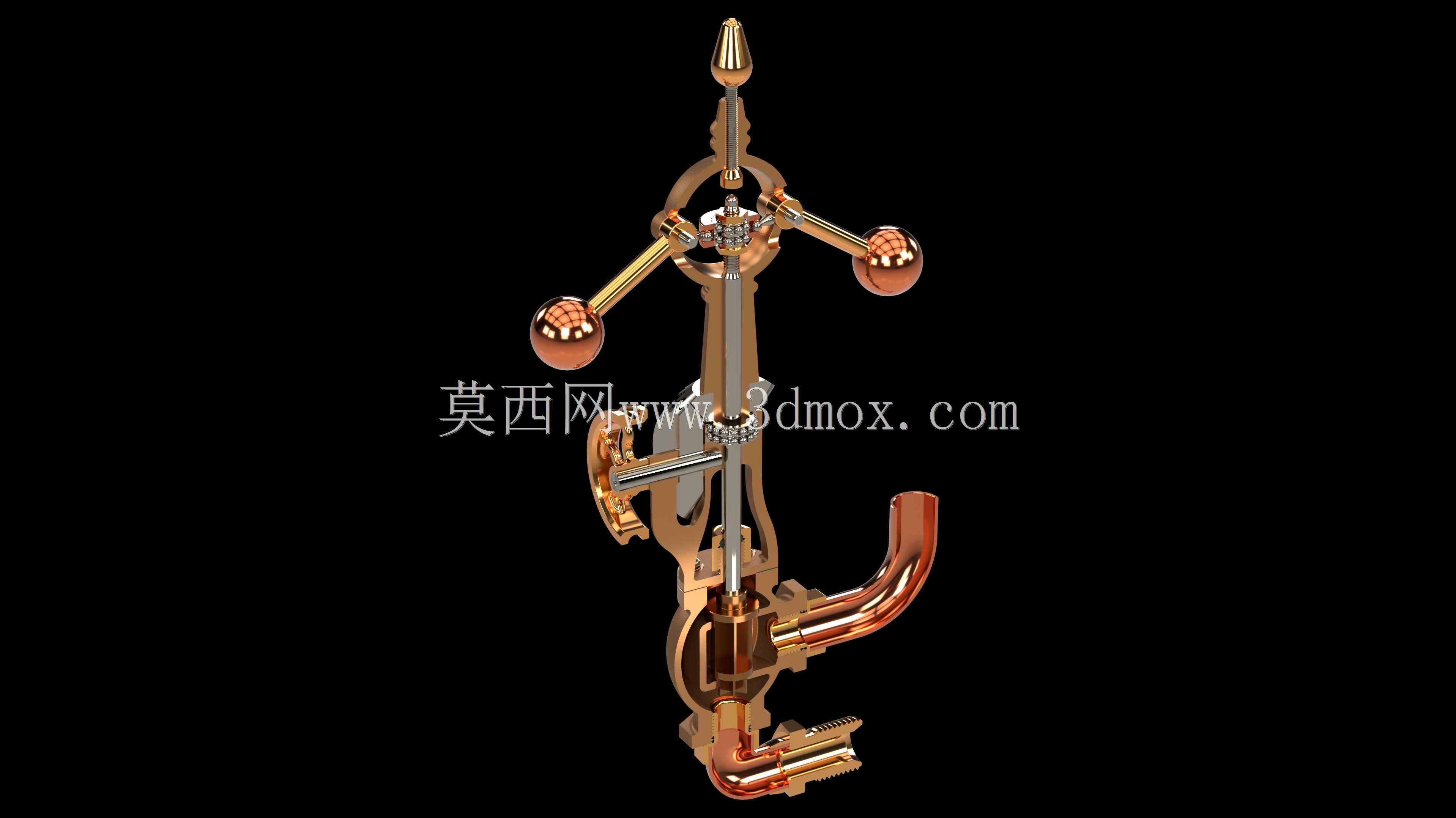

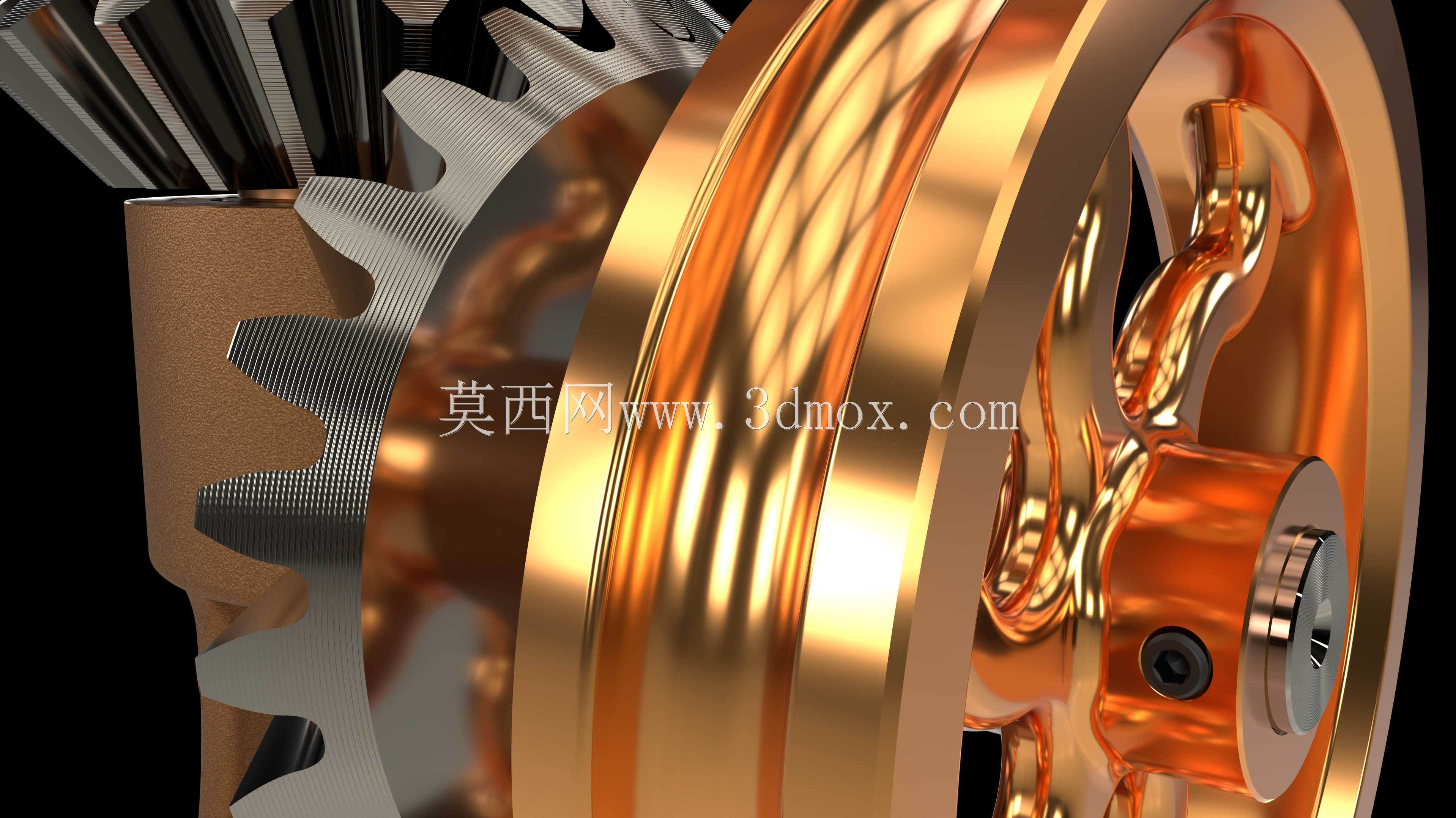

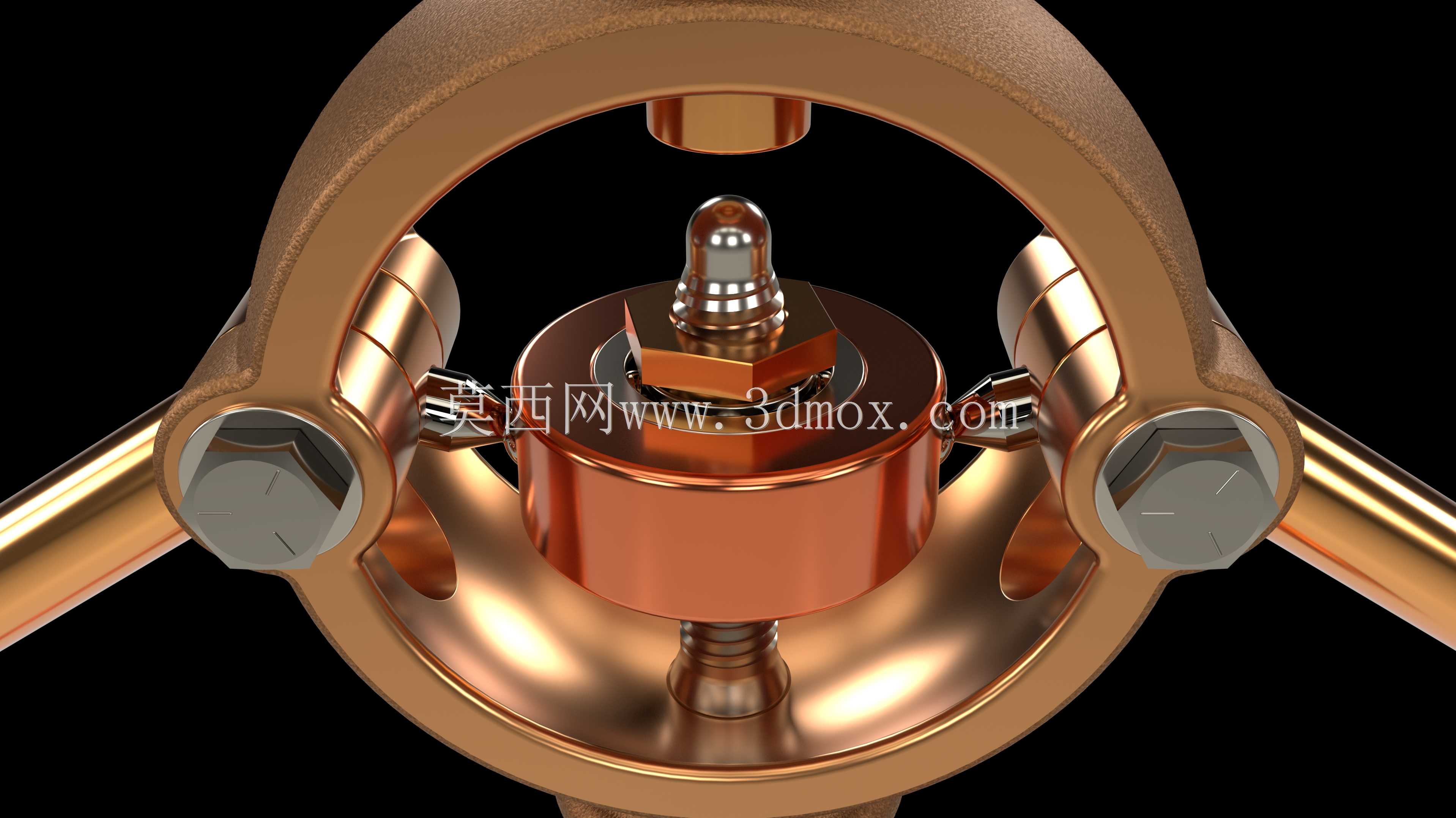

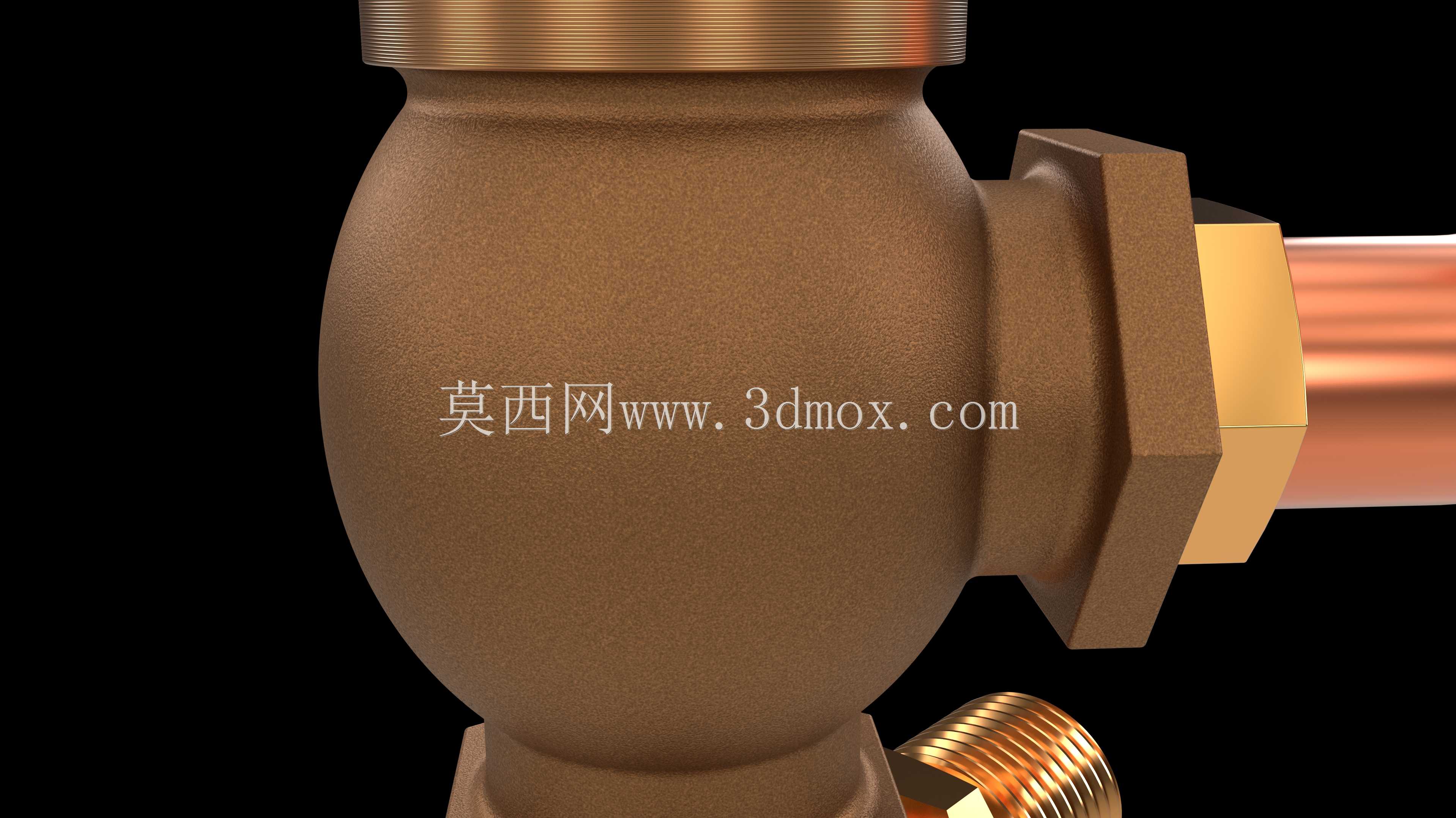

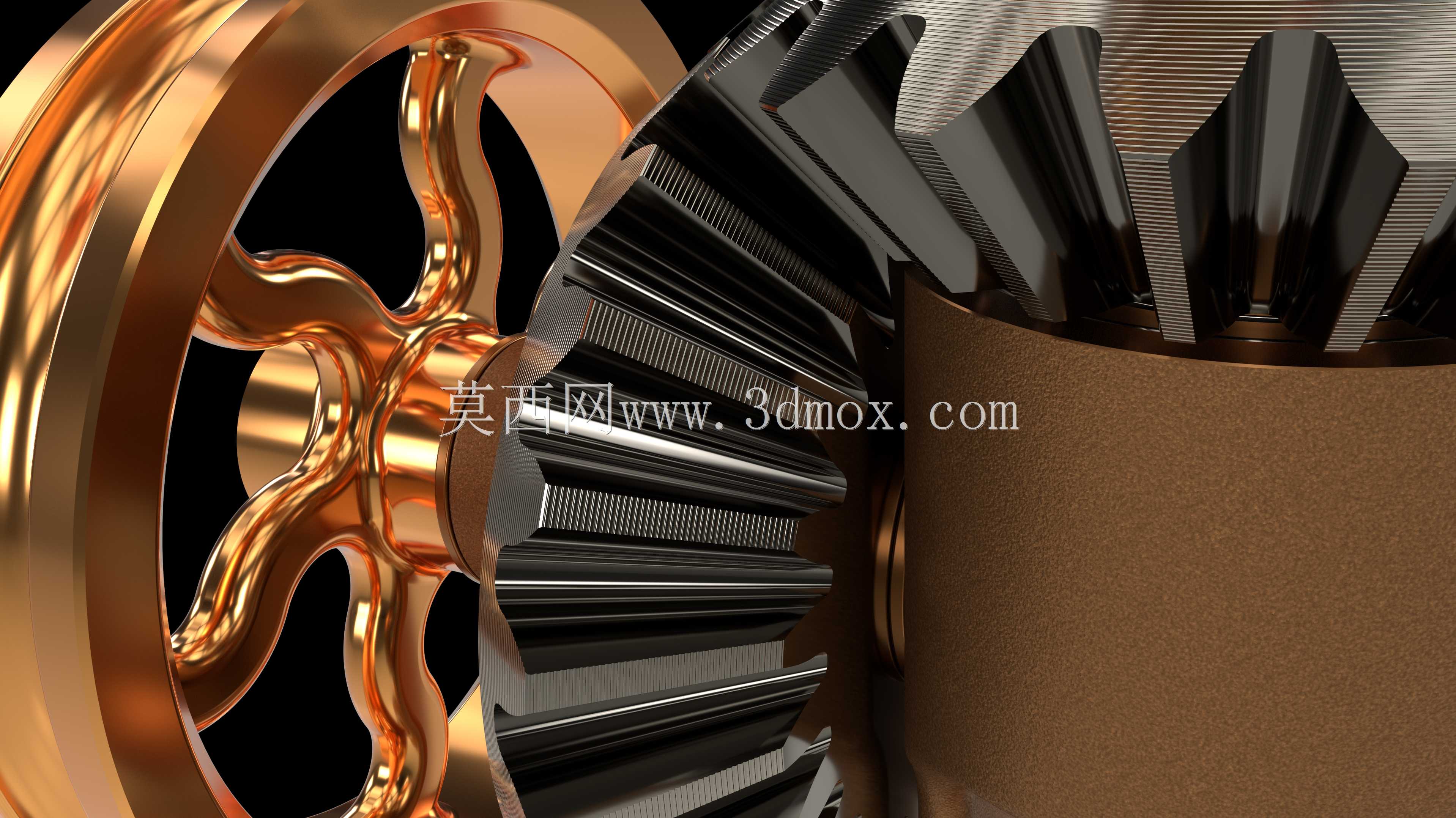

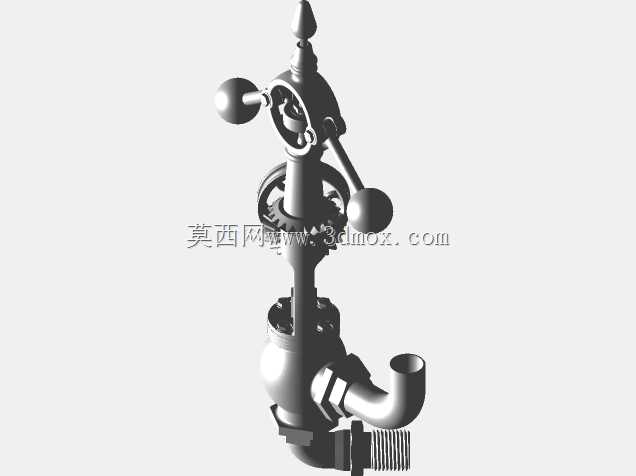

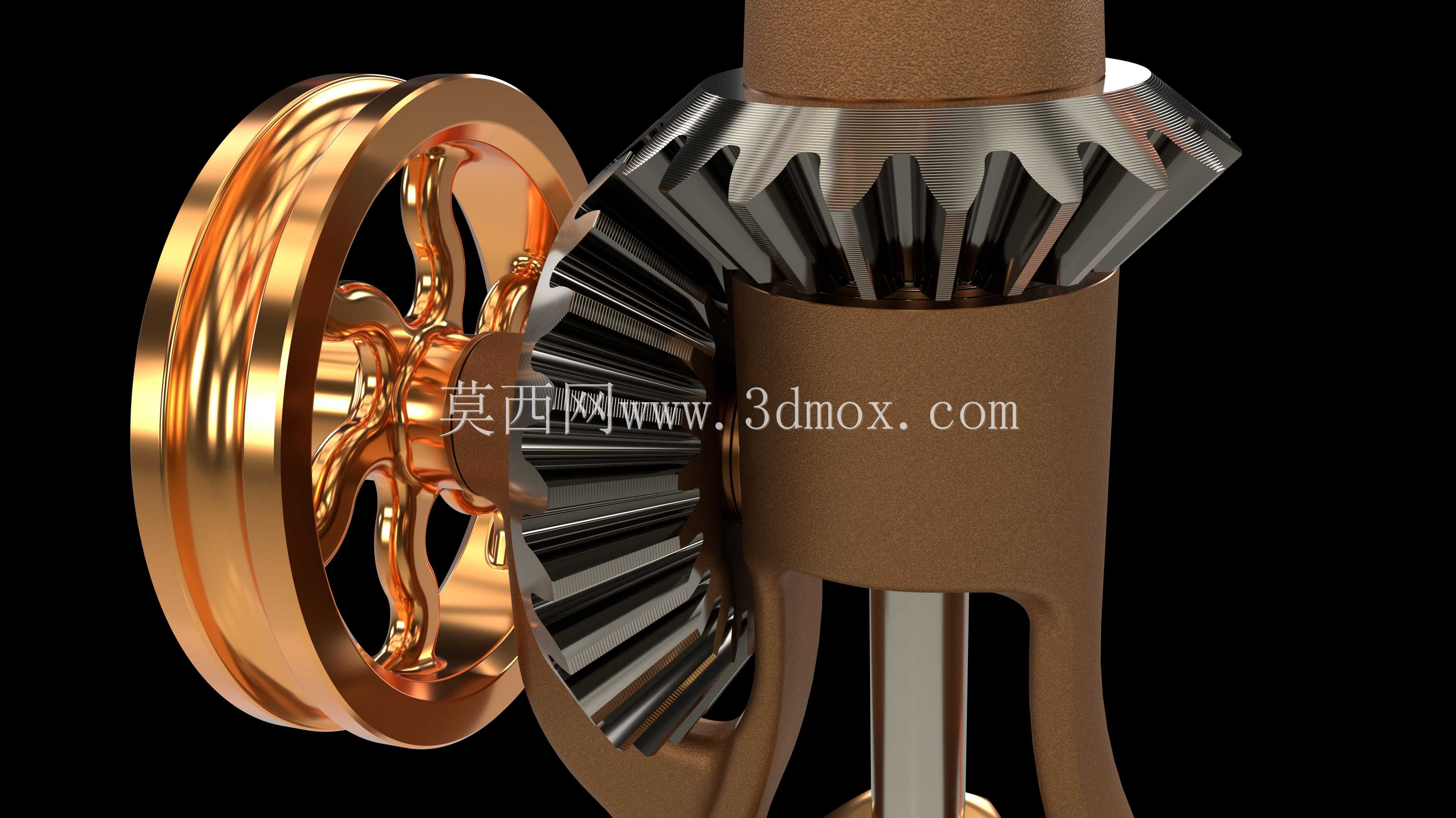

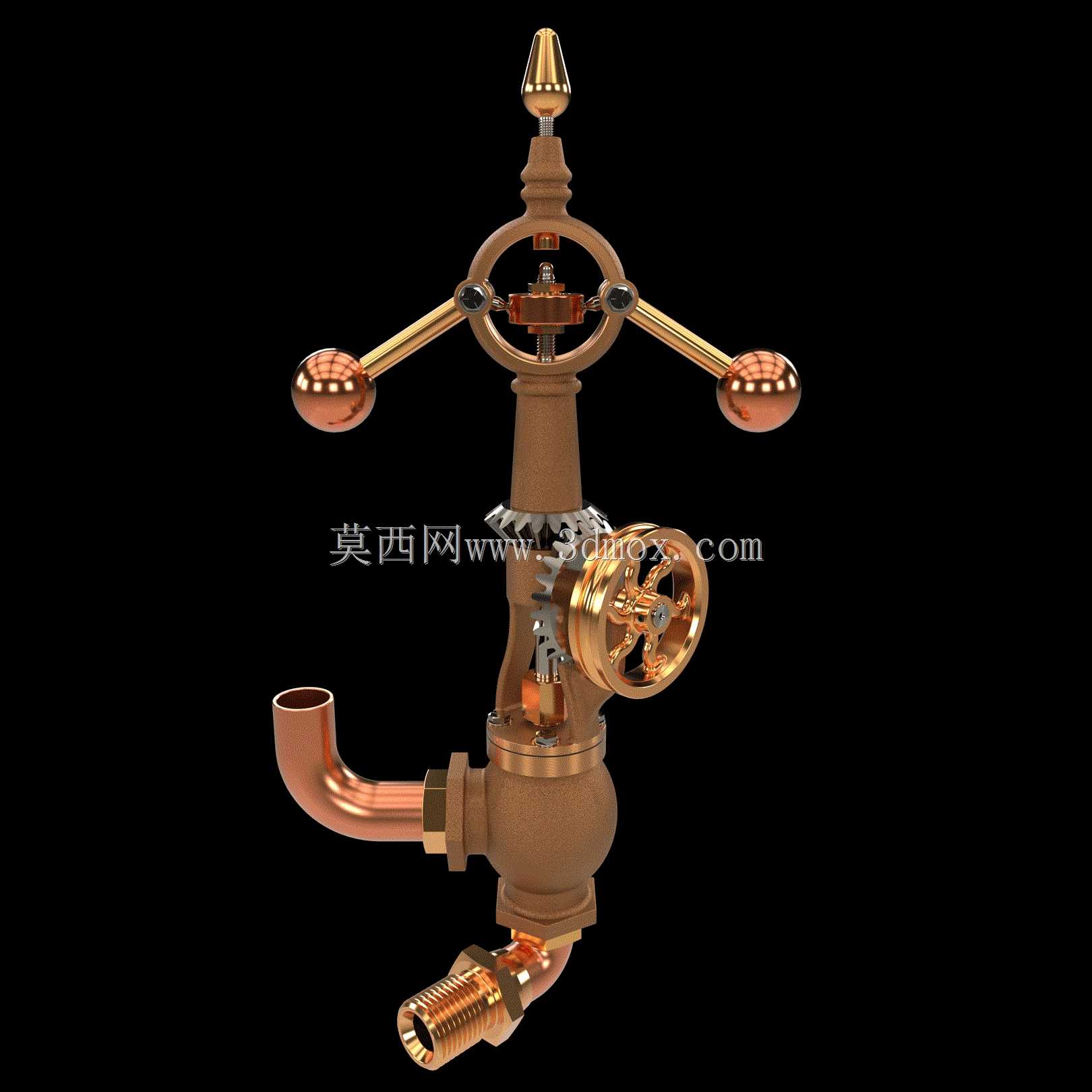

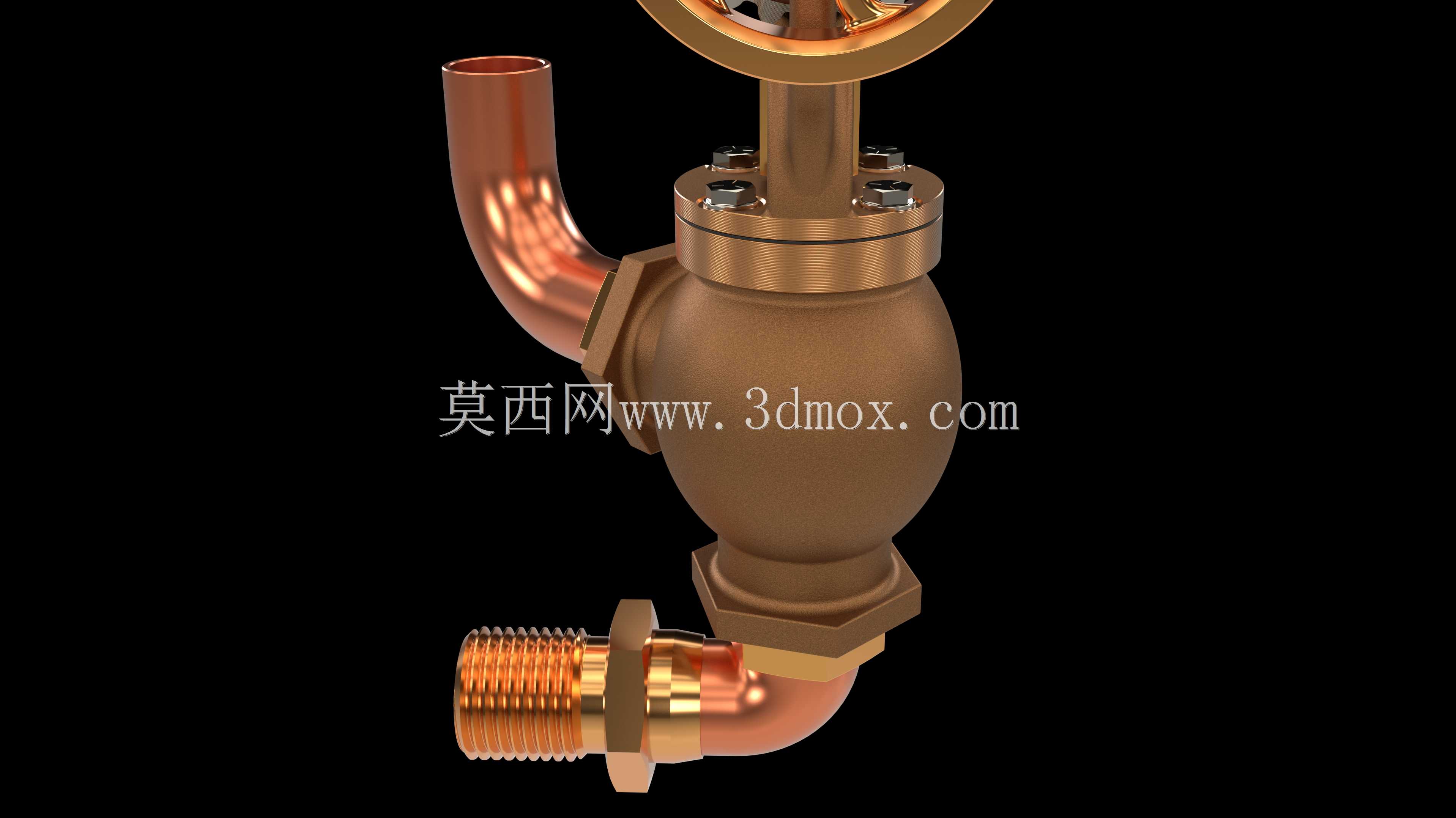

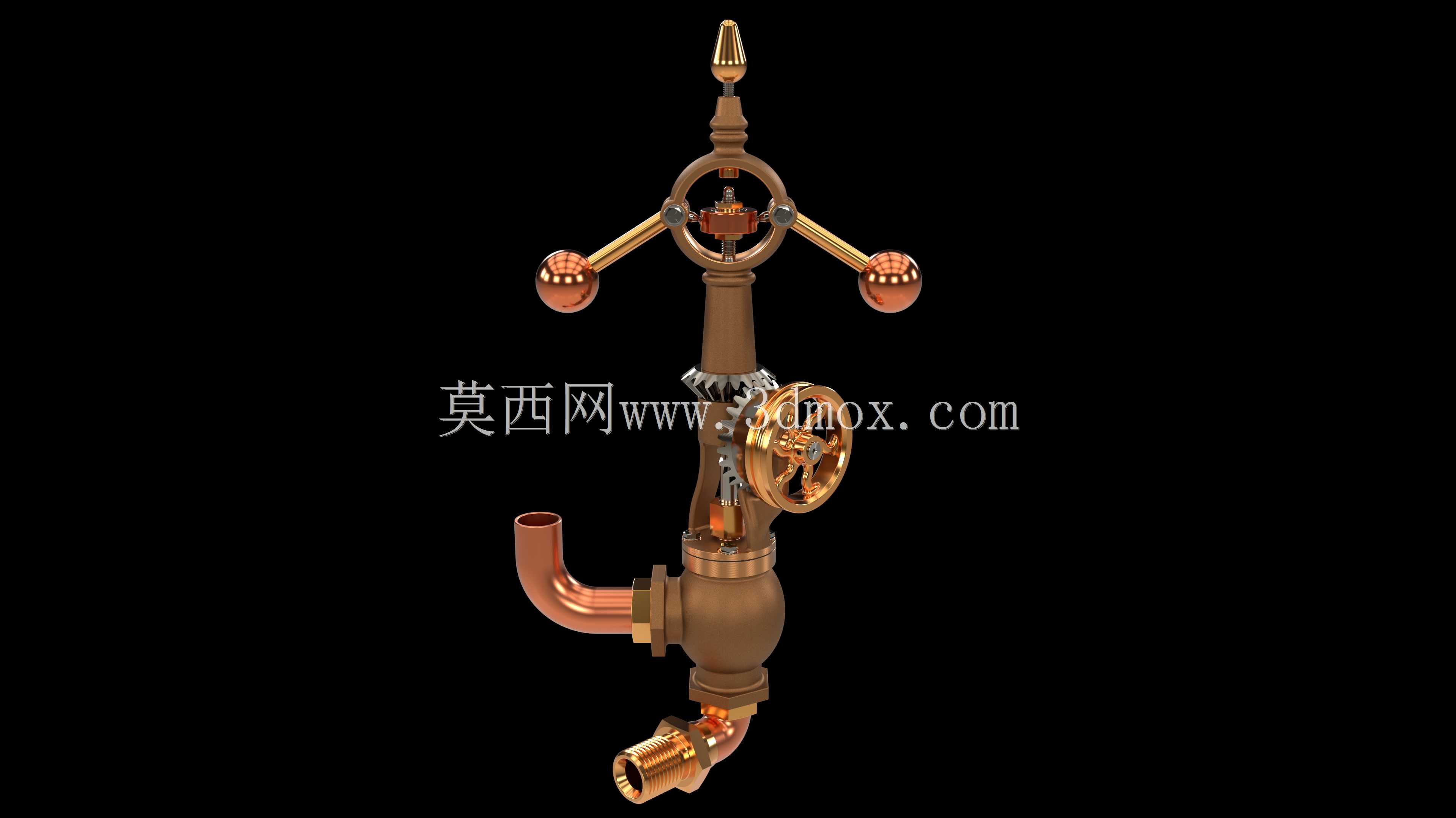

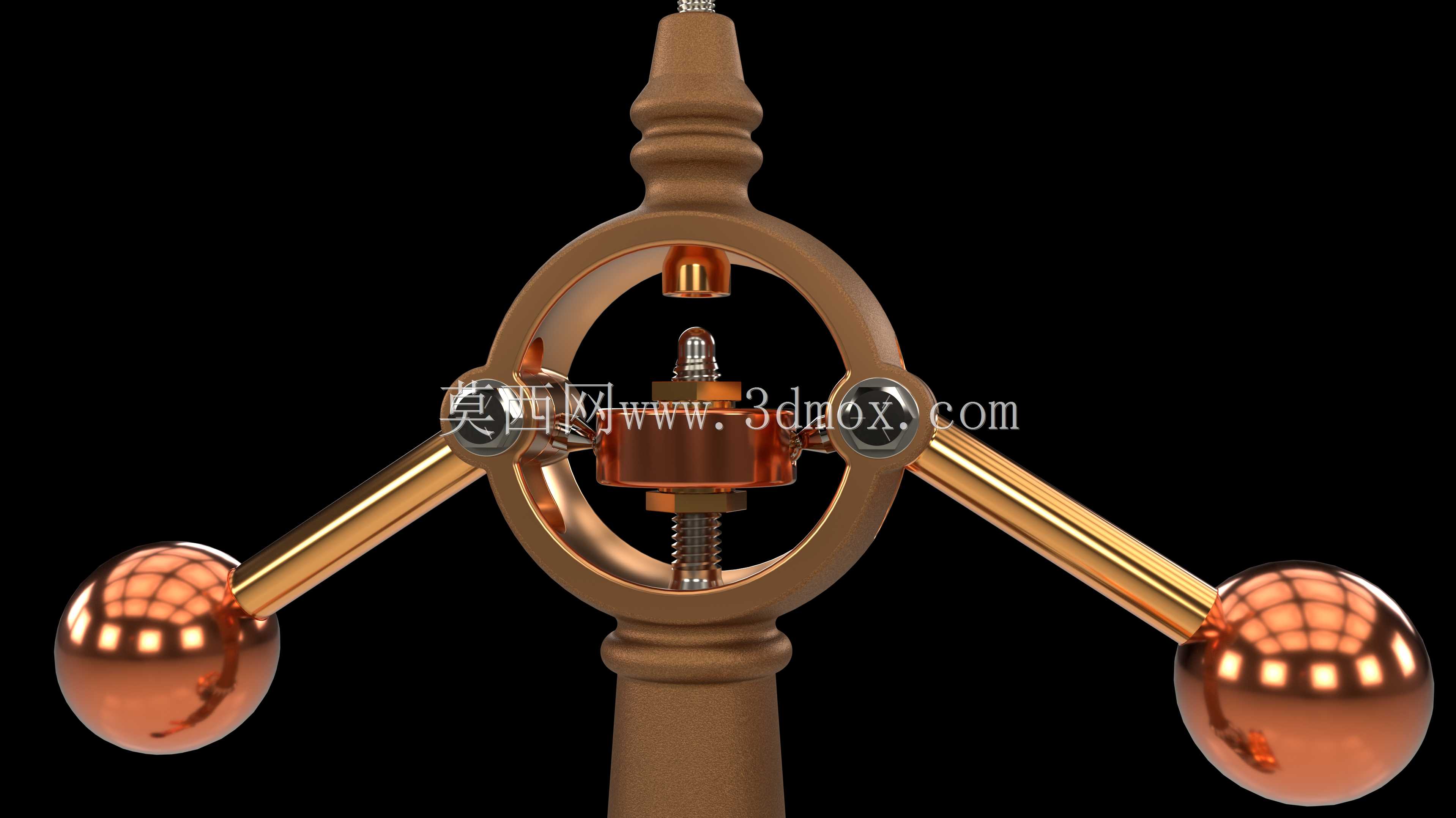

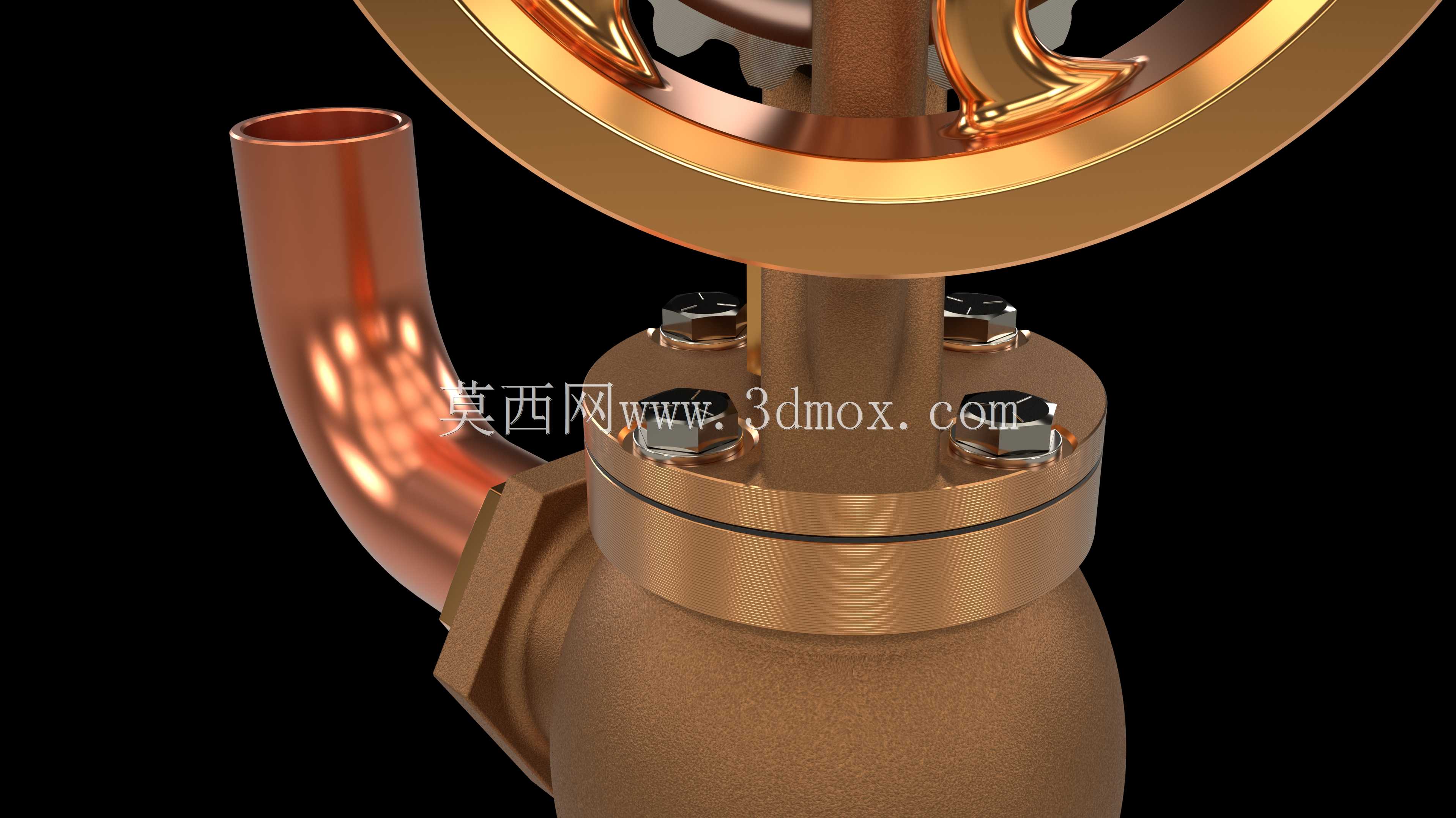

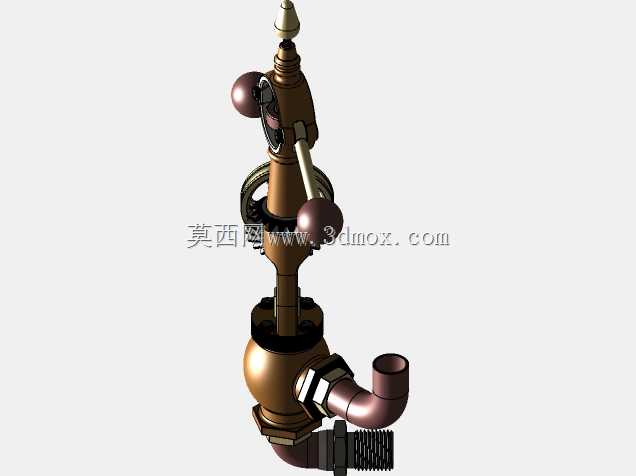

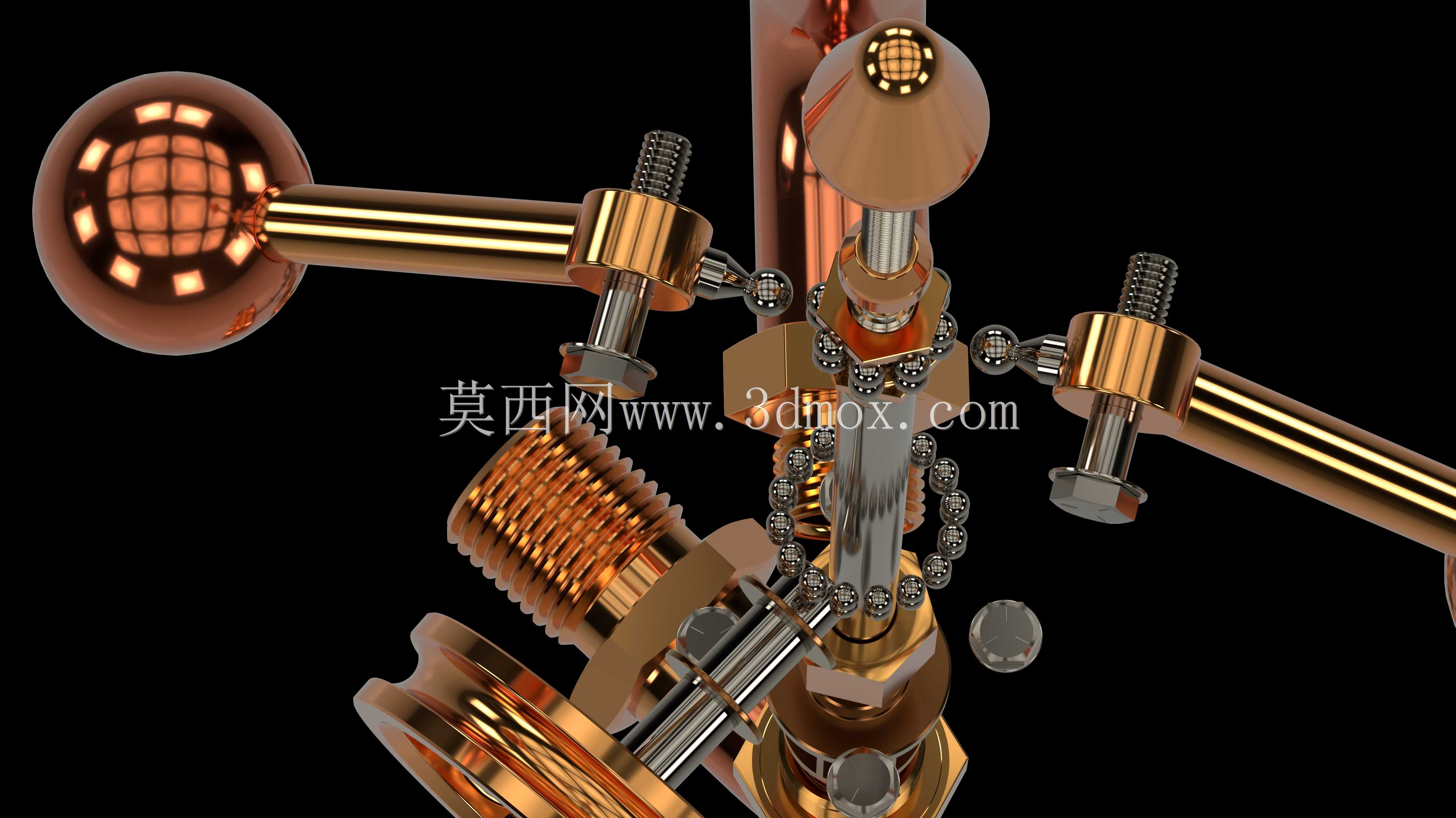

这款离心式飞球调速装置，是为小型固定式蒸汽机配套设计的核心转速控制部件，主要应用在工业早期蒸汽动力驱动的生产线、小型蒸汽发电机组、蒸汽牵引设备的动力输出端，承担着稳定动力输出转速、避免负载波动引发的飞车或动力不足问题的关键作用，是蒸汽动力系统中保障运行安全与工况稳定的核心调节组件。在实际运行场景中，当蒸汽机输出转速因负载降低升高时，装置顶部的两个对称飞球会在离心力作用下向外张开，通过联动的摆臂结构带动中心滑杆轴向位移，进而通过连杆机构驱动下方的蒸汽阀门开度收小，减少进入气缸的蒸汽流量，迫使转速回落至设定区间；当负载升高导致转速下降时，飞球在弹簧力与重力作用下向内收拢，反向带动阀门开大提升蒸汽进气量，让转速回升至额定值，整套调节过程完全依靠机械结构自动完成，无需额外电控或人工干预，适配无电力配套的早期工业作业场景。从设计思路来看，整套结构采用对称式布局，顶部飞球组件做了等重配平处理，避免高速转动时出现偏心振动；中部的传动齿轮组采用小模数渐开线齿形，保证传动过程顺滑无卡滞，同时预留了润滑脂加注空间，降低长期运行的磨损；下方的阀体部分采用锥面密封结构，保证蒸汽调节过程的密封性，避免高压蒸汽泄漏损耗。安装边界上，装置整体采用立式安装结构，底部的弯管接口为标准管螺纹规格，可直接与蒸汽机的蒸汽主管道对接，侧面的手轮结构可用于手动设定额定转速阈值，整体安装时需保证顶部飞球转动区域无周边构件干涉，预留足够的飞球张开活动空间，同时中心轴线需与蒸汽机输出转轴保持同轴，避免联动部件出现偏磨。整套结构的所有运动部件都做了运动间隙校核，保证在额定转速区间内所有动作顺畅无死点，金属材质的构件也适配蒸汽系统的高温工作环境，可长期在蒸汽动力工况下稳定运行。
