医用夹精密注塑成型模具结构设计

这套模具面向医用夹类一次性医疗耗材的批量注射成型需求设计，适配洁净生产车间的注塑机安装场景，主要用于生产临床场景中使用的医用塑料夹件，这类夹件广泛应用于输液管路固定、手术敷料夹持、医用耗材临时固定等医疗环节，对成型件的尺寸精度、表面光洁度、材料洁净度都有较高要求，模具的结构设计完全匹配医疗耗材生产的合规性要求，避免出现难以清洁的死角、飞边毛刺等影响产品医疗适用性的缺陷。

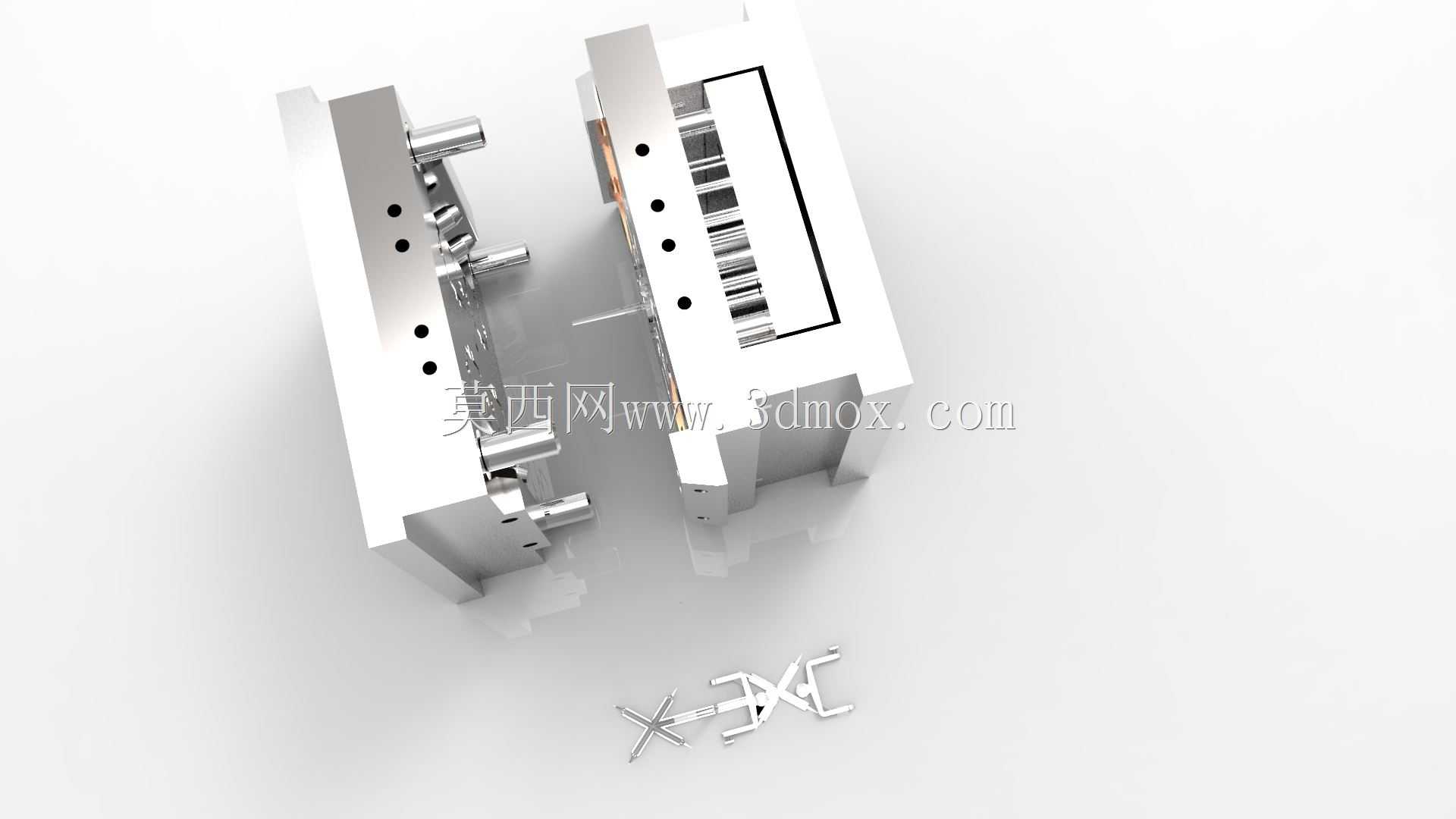

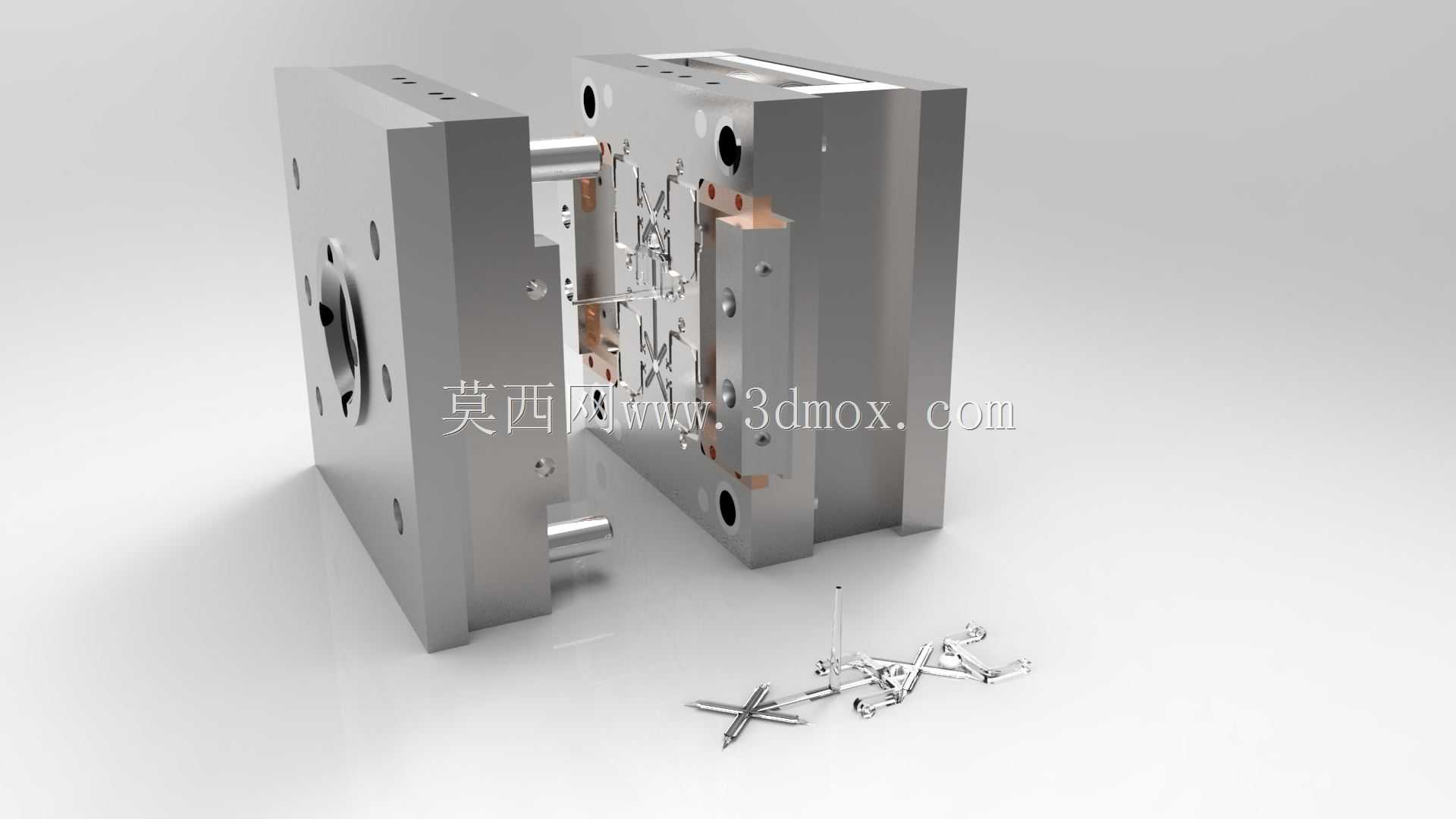

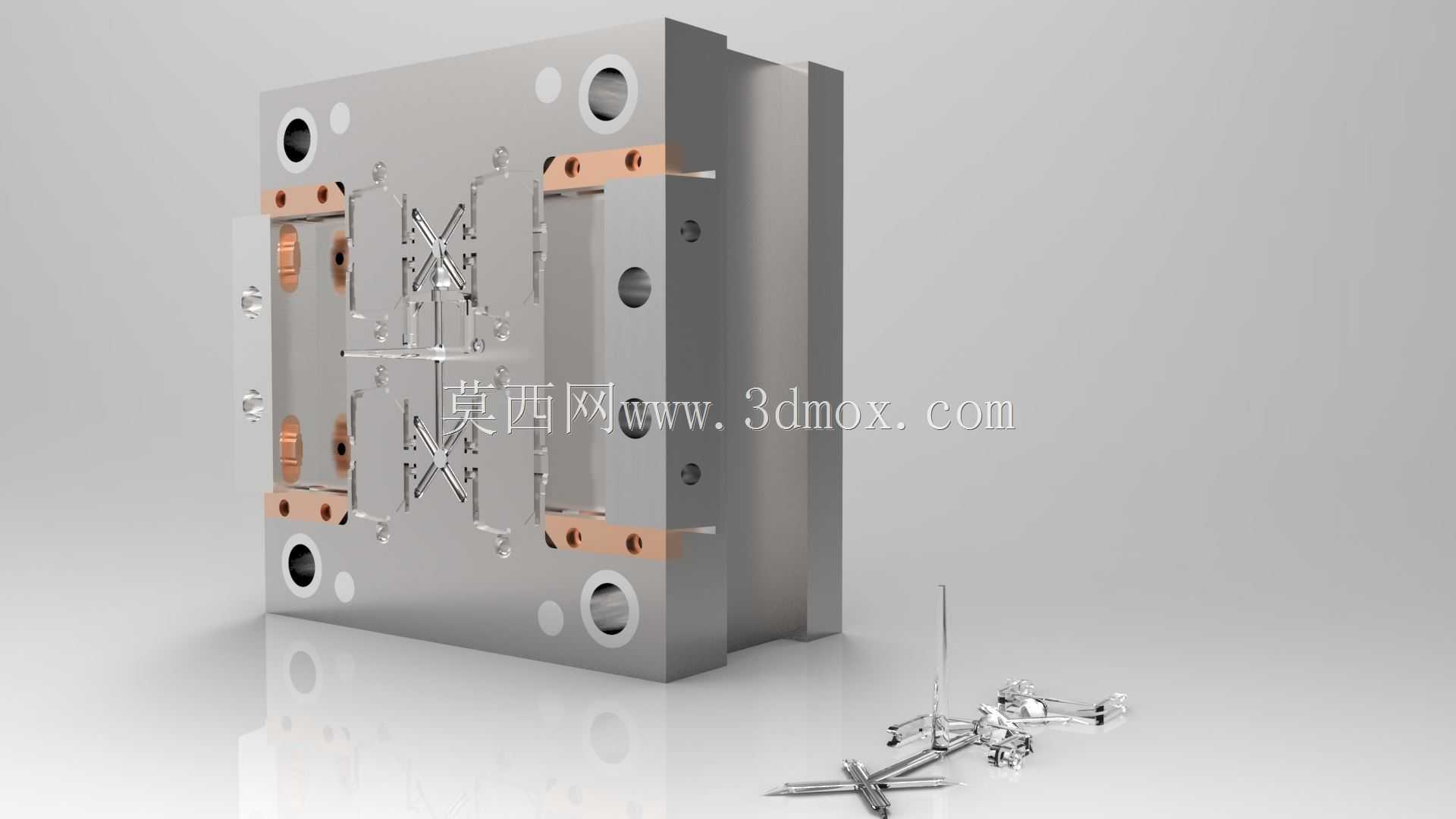

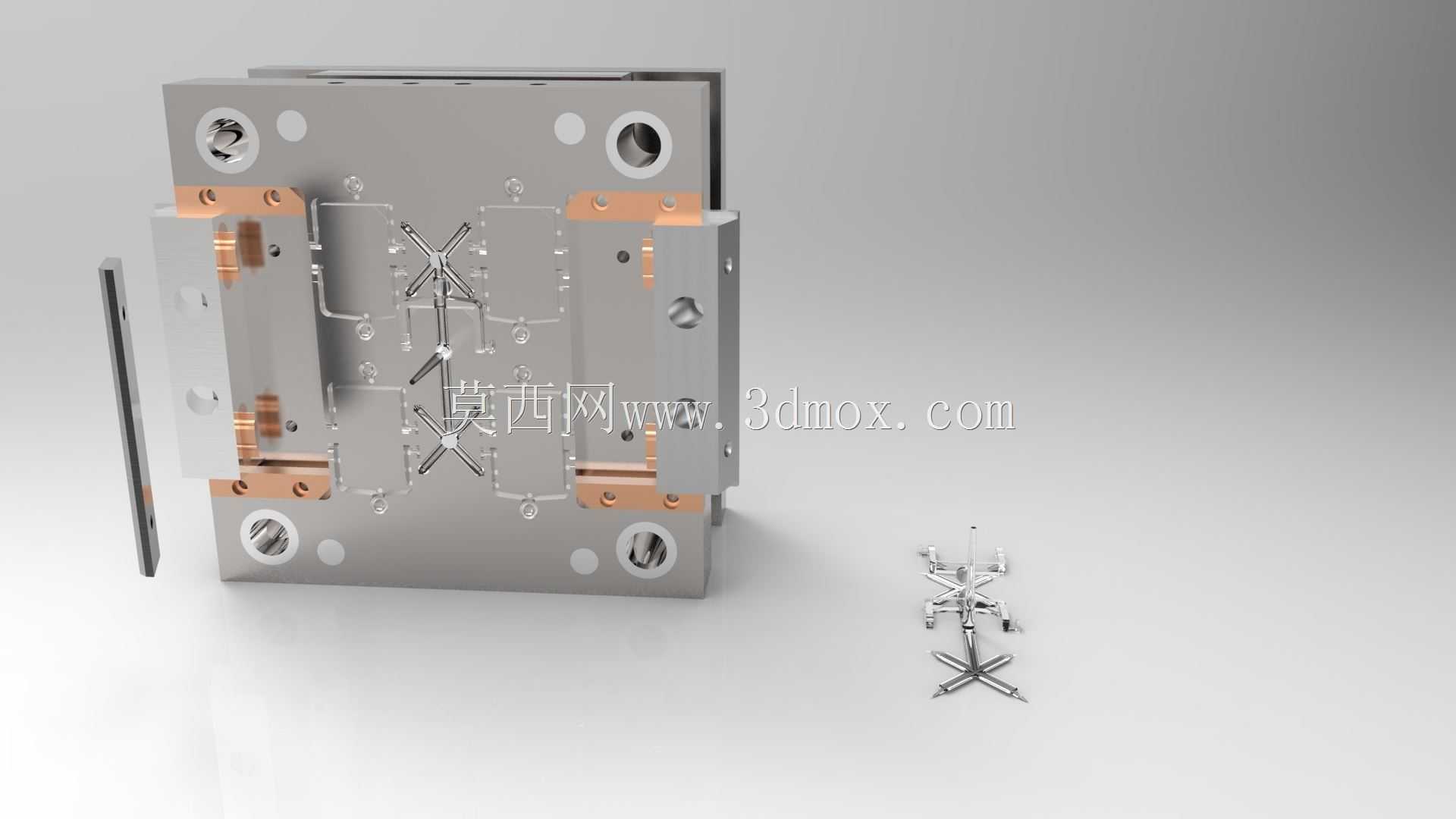

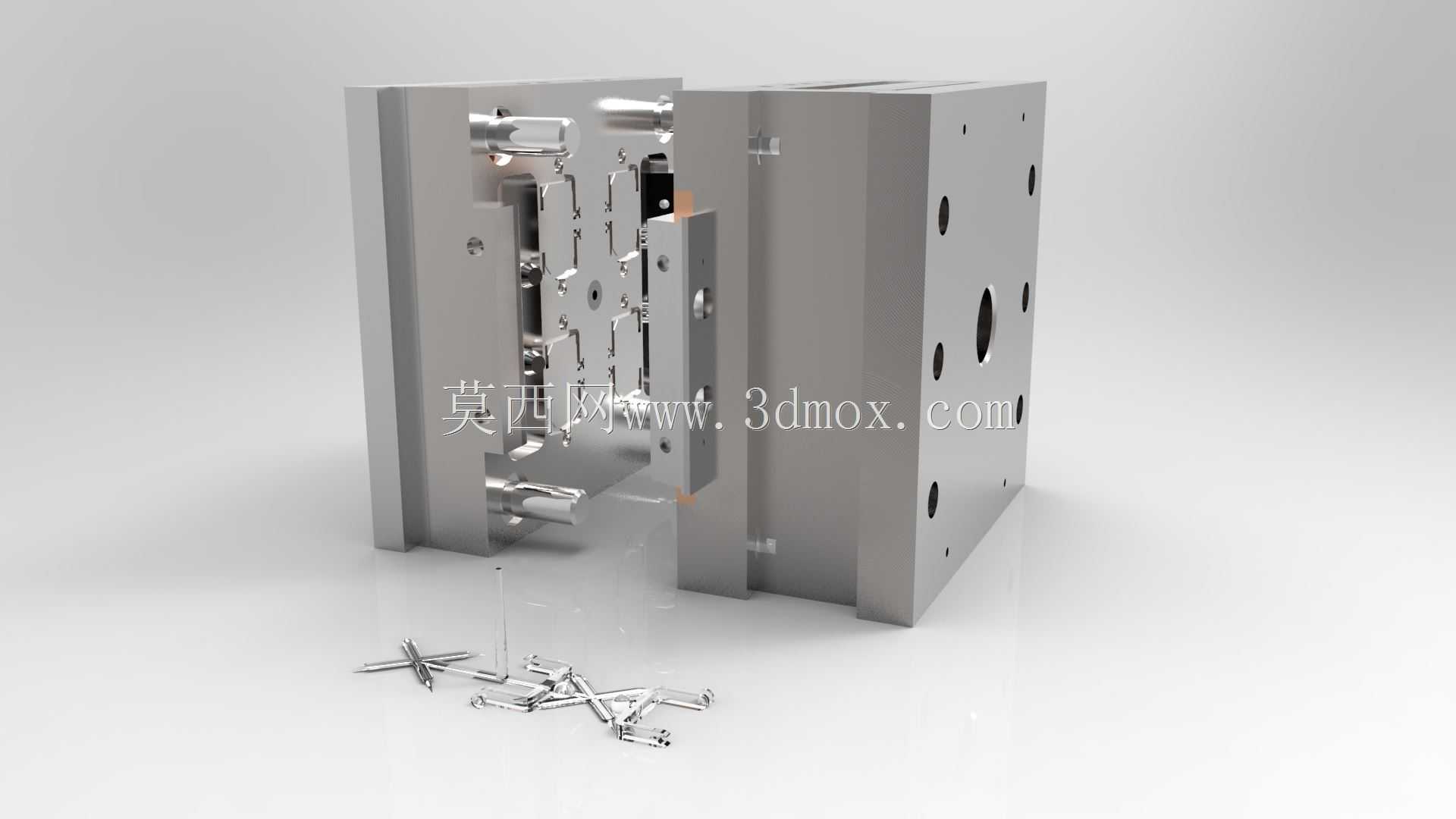

从功能特性来看，模具采用标准两板模模架结构，拆分动定模两侧成型区域，定模侧设置浇口套与流道结构，适配熔融塑料的注入路径，动模侧设置顶出机构与成型型芯，开模后可通过顶杆平稳将成型后的医用夹件顶出，避免顶出过程中出现塑件变形、断裂、表面划伤等问题。模具的型腔布局围绕医用夹的外形结构做了精准拆分，针对夹件的铰接部位、夹持齿形、弹性臂结构都做了单独的成型镶件设计，既方便后续磨损后的更换维护，也能保证细小结构的成型精度，让生产出的医用夹弹性符合使用要求，夹持力稳定，不会出现松脱、断裂的问题。

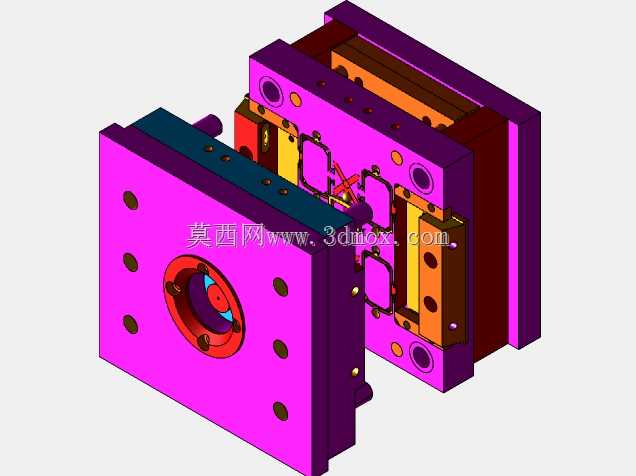

设计思路上优先考虑医疗耗材生产的稳定性与量产效率，模架整体采用方正的整体式结构，四周设置多组精准导柱导套，保证合模时的定位精度，避免合模错位导致的塑件壁厚不均、飞边过大问题；模具侧面设置多组冷却水路接口，可接入恒温冷却水，保证成型过程中型腔温度均匀，让塑料冷却收缩率保持一致，提升塑件尺寸的一致性，适配大批量连续生产的需求。冷却水路的排布避开了顶针、螺丝、成型镶件的安装位置，不会出现漏水、干涉等问题。

从安装边界来看，模具整体外形为规整长方体结构，模架四周的安装槽、压板固定位符合标准卧式注塑机的安装尺寸要求，无需额外改装即可直接上机安装；模具的开模行程、顶出行程都经过核算，适配常用规格注塑机的开模参数，生产时可直接对接注塑机的顶出系统，完成自动脱模流程。模具的浇注系统采用侧浇口设计，浇口位置设置在医用夹的非外观非功能面，成型后浇口残留小，后续修剪工序简单，不会影响夹件的使用性能与外观质量。针对医用夹的弹性臂薄壁结构，模具在对应位置做了排气镶件设计，避免注射时出现困气、填充不足、烧焦等缺陷，保证薄壁结构的成型完整性，让夹件的弹性部位强度符合使用要求，反复弯折也不会出现断裂问题。
