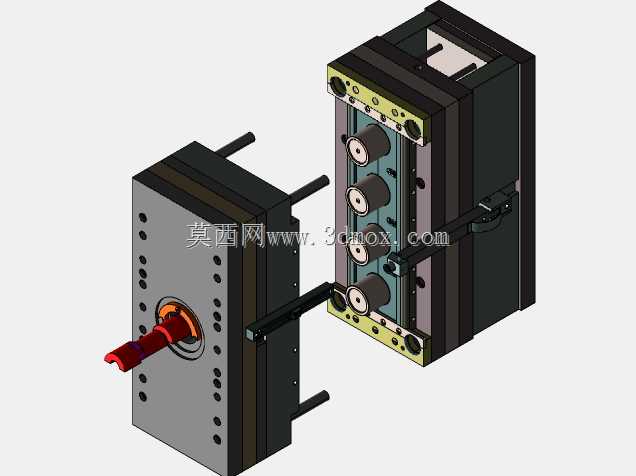

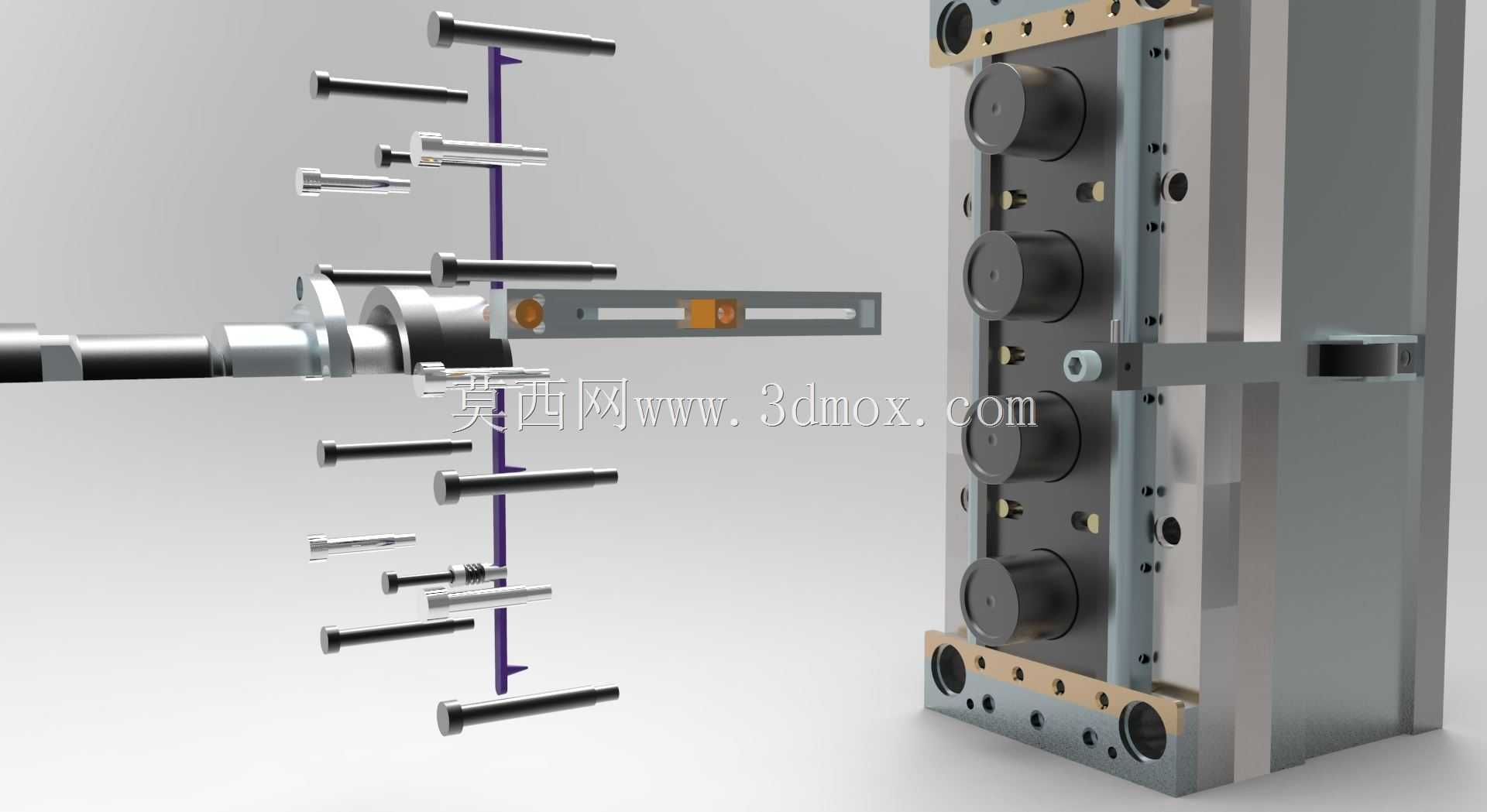

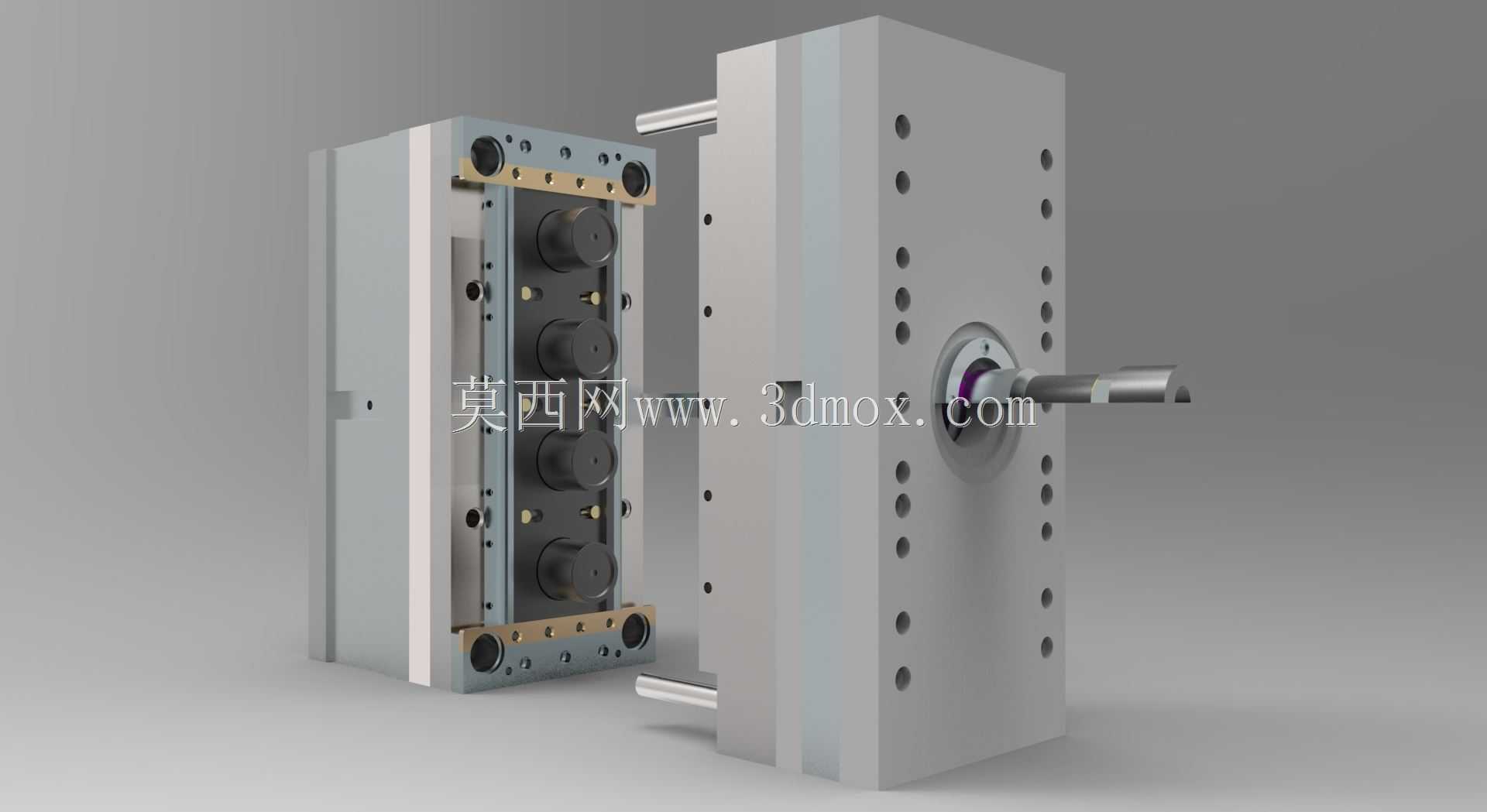

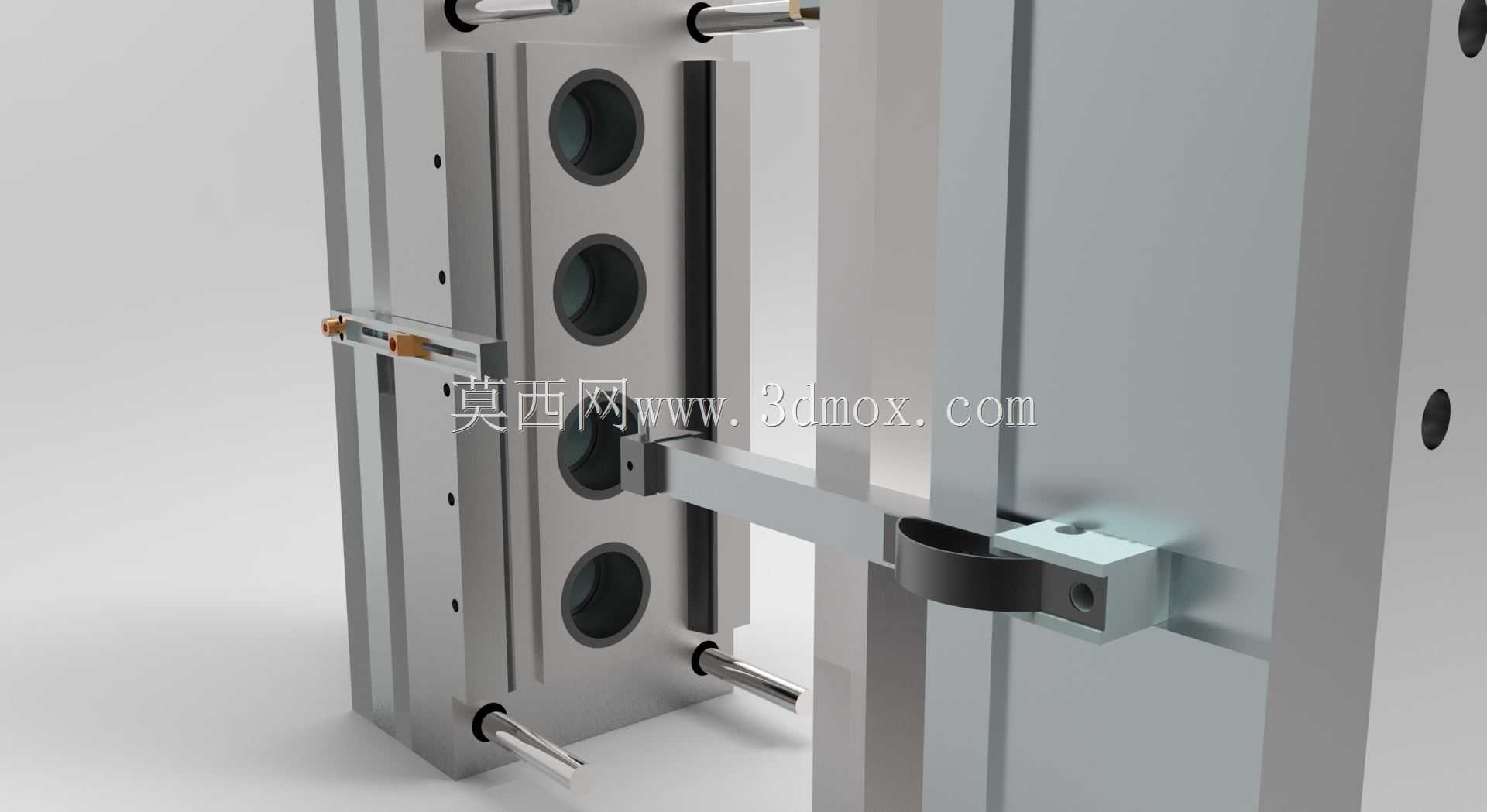

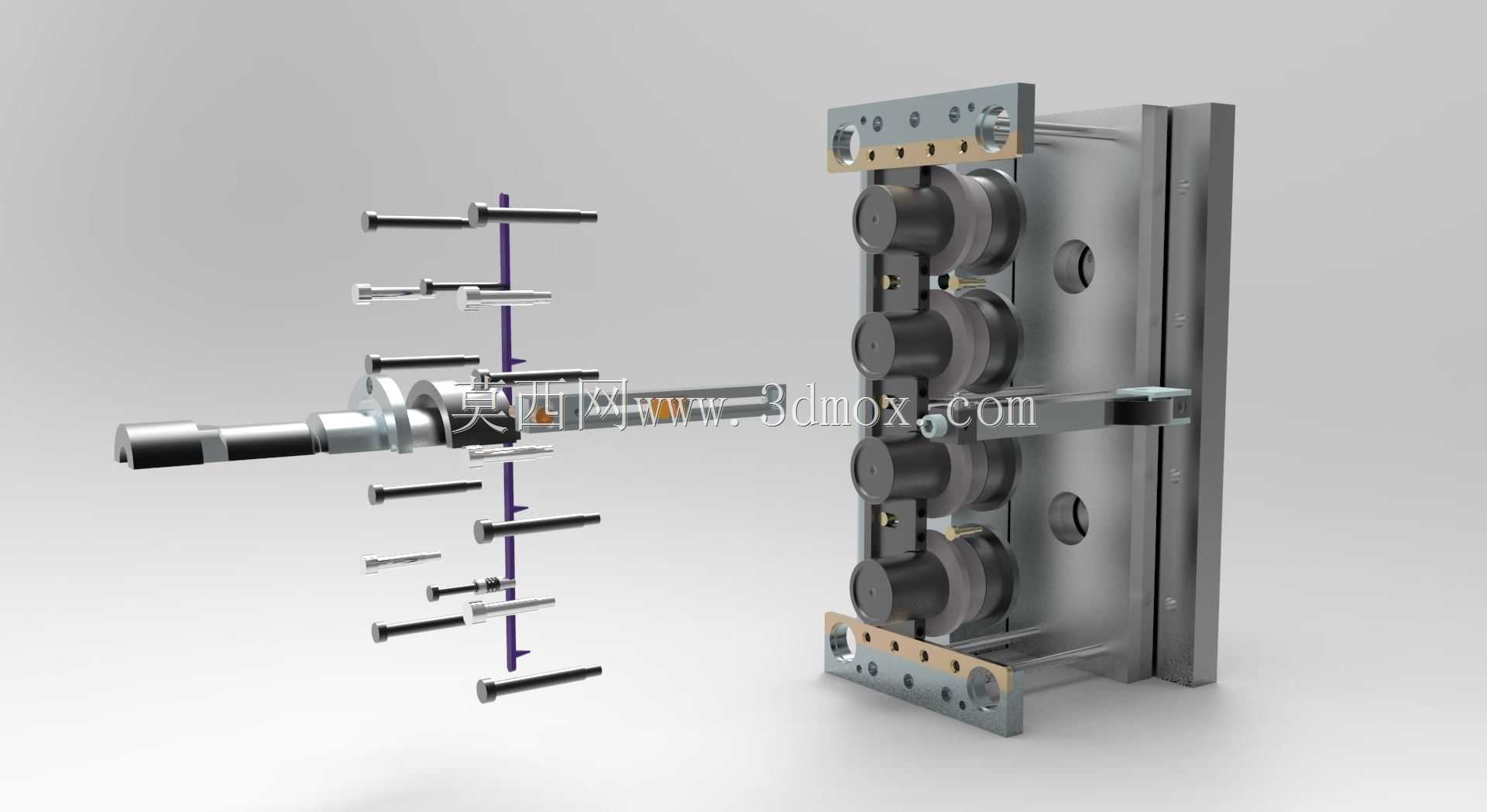

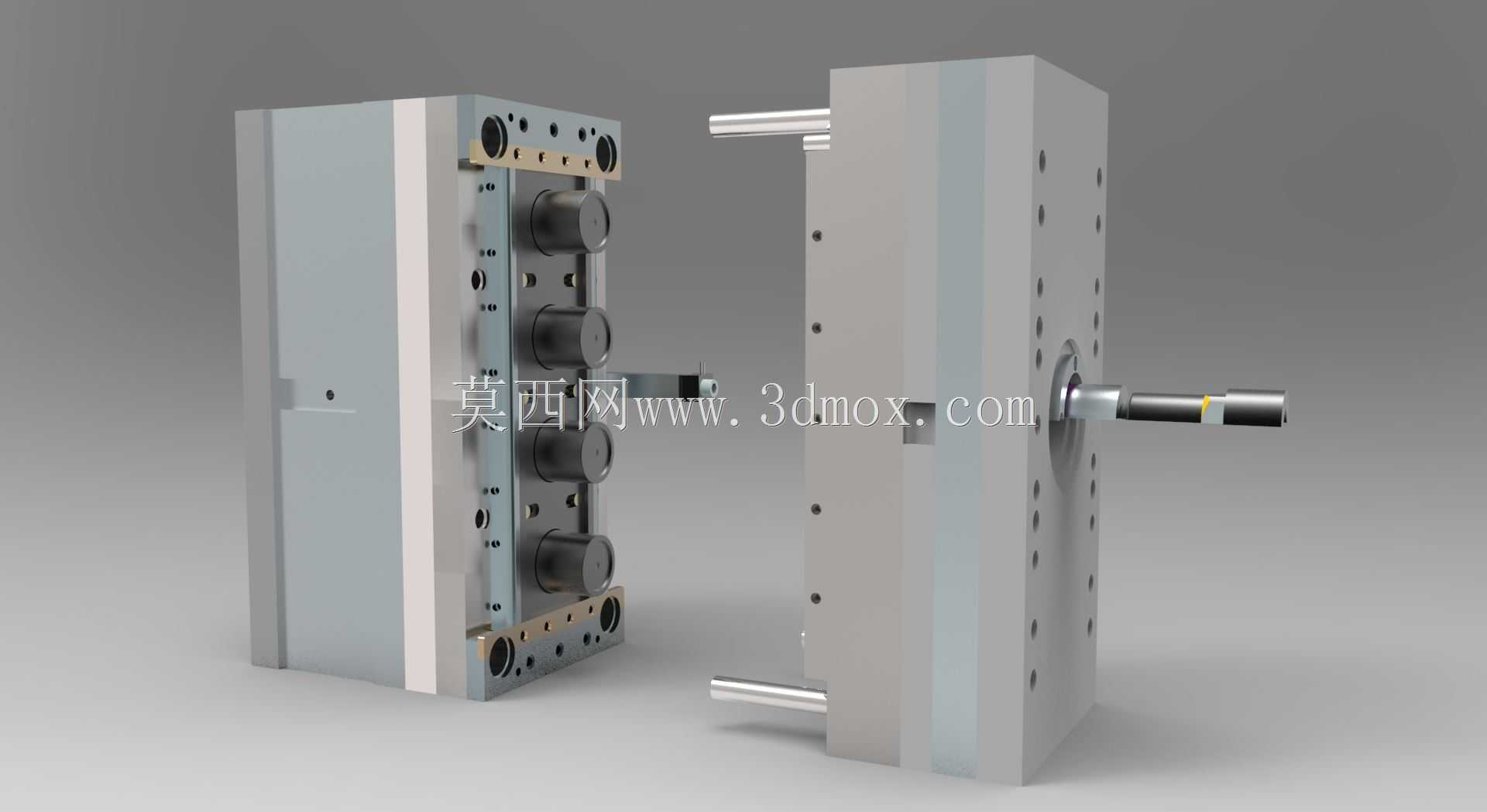

带侧向抽芯结构的滑块式注塑成型模具

这款滑块式注射模主要应用于批量注塑生产场景，针对带有侧向凹凸结构、侧孔特征的塑料制件成型需求设计，广泛适配日用塑料制品、工业塑料结构件、家电塑料配件等产品的注塑加工环节，是注塑生产环节中完成塑料熔体填充、冷却定型、制件脱模的核心工艺装备。在实际生产中，该模具安装于对应吨位的卧式注塑机上，通过注塑机的锁模机构完成动定模的合模锁紧，注塑机料筒将熔融状态的塑料原料高压注入模具型腔，待型腔内熔体冷却固化后，开模过程中模具自带的滑块抽芯机构先完成侧向型芯的抽拔动作，避开制件的侧凹倒扣结构，随后顶出机构将成型完成的塑料制件从型芯上平稳顶出，完成一个完整的注塑成型循环。从功能特性来看，该模具采用多腔排布结构，单次合模可完成多件同规格制件的同步成型，有效提升单批次生产效率；模具的滑块组件采用导向销与耐磨板配合的滑动结构，抽芯动作运行平稳，重复定位精度高，可长期承受注塑过程中的高压熔体冲击，避免长期生产出现滑块错位、飞边超标等生产问题；模具的冷却回路沿型腔、型芯周边均匀排布，可保证型腔内各区域温度均匀一致，减少制件冷却不均导致的翘曲、缩痕缺陷，提升成型制件的尺寸稳定性与外观质量。设计过程中，这款模具优先遵循注塑模具的结构可靠性与生产便捷性原则，将侧向抽芯的动作行程与开模行程做匹配设计，无需额外配置独立抽芯驱动装置，依靠注塑机的开模动力即可完成滑块的抽芯与复位动作，降低模具的制造成本与后期维护难度；浇注系统采用平衡式流道设计，保证注入各型腔的熔体压力、流速保持一致，避免多腔成型出现各腔制件填充不均、质量差异大的问题；排气结构开设在型腔末端与滑块结合面位置，可在熔体填充过程中快速排出型腔内的空气，避免制件出现烧焦、缺胶、气泡等成型缺陷。在安装边界与外形尺寸方面，该模具的动定模板采用标准模架规格设计，模板上的安装槽、定位环、浇口套尺寸均适配对应吨位注塑机的安装参数，模具整体厚度、开模行程预留量符合注塑机的最大开模距离要求，滑块的抽芯行程预留足够安全余量，既保证侧向型芯完全脱离制件倒扣区域，又避免滑块抽出行程过大导致的结构干涉问题；模具的导向导柱、导套采用对称排布结构，合模过程中可起到精准导向定位作用，避免动定模合模错位导致的型腔碰损问题，适配规模化注塑生产的长期连续作业需求。
