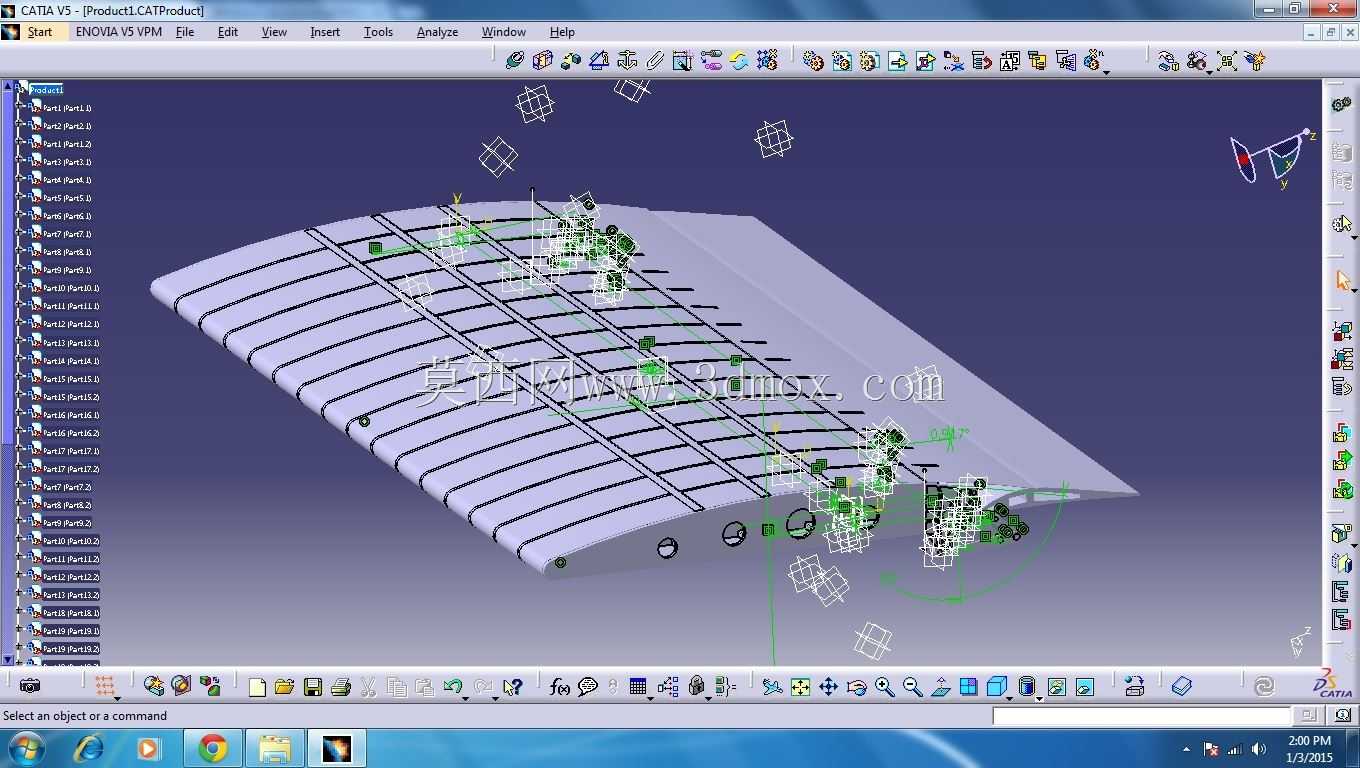

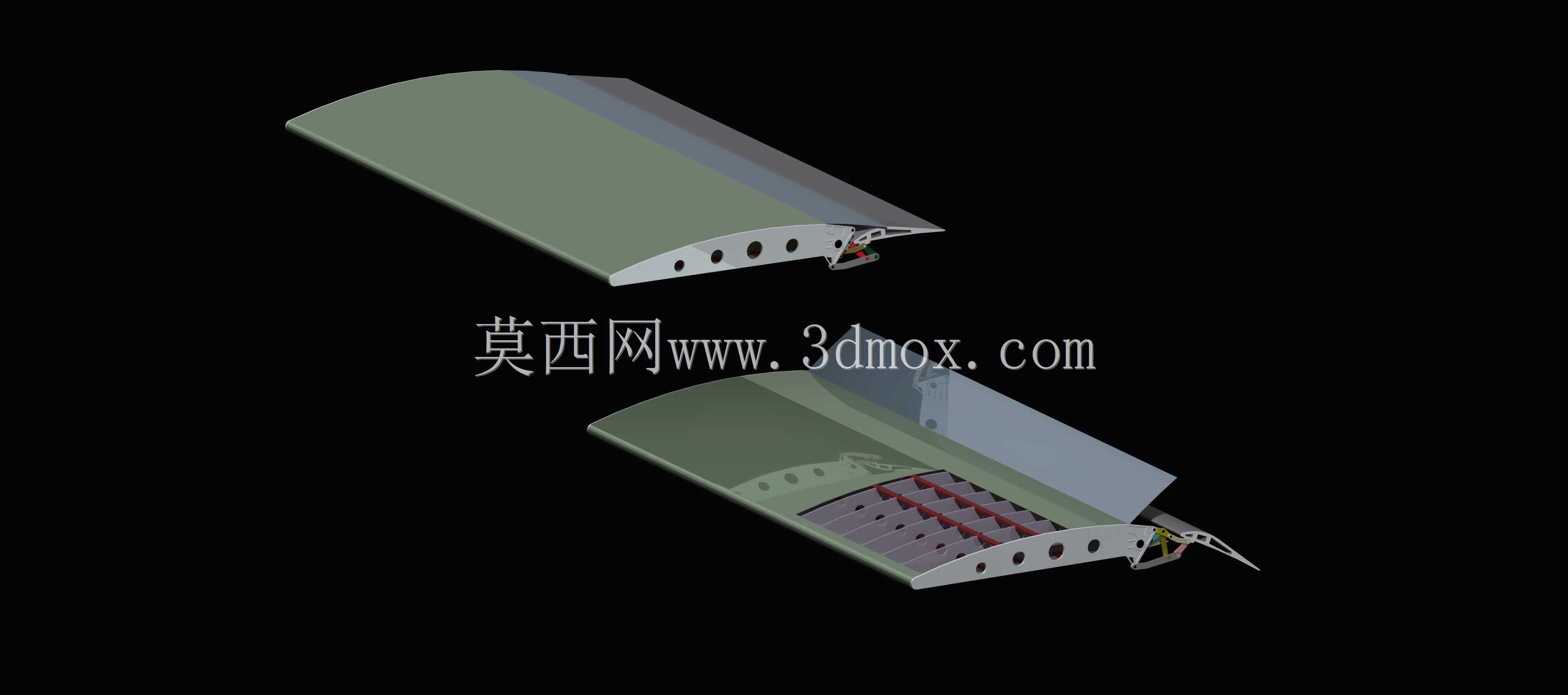

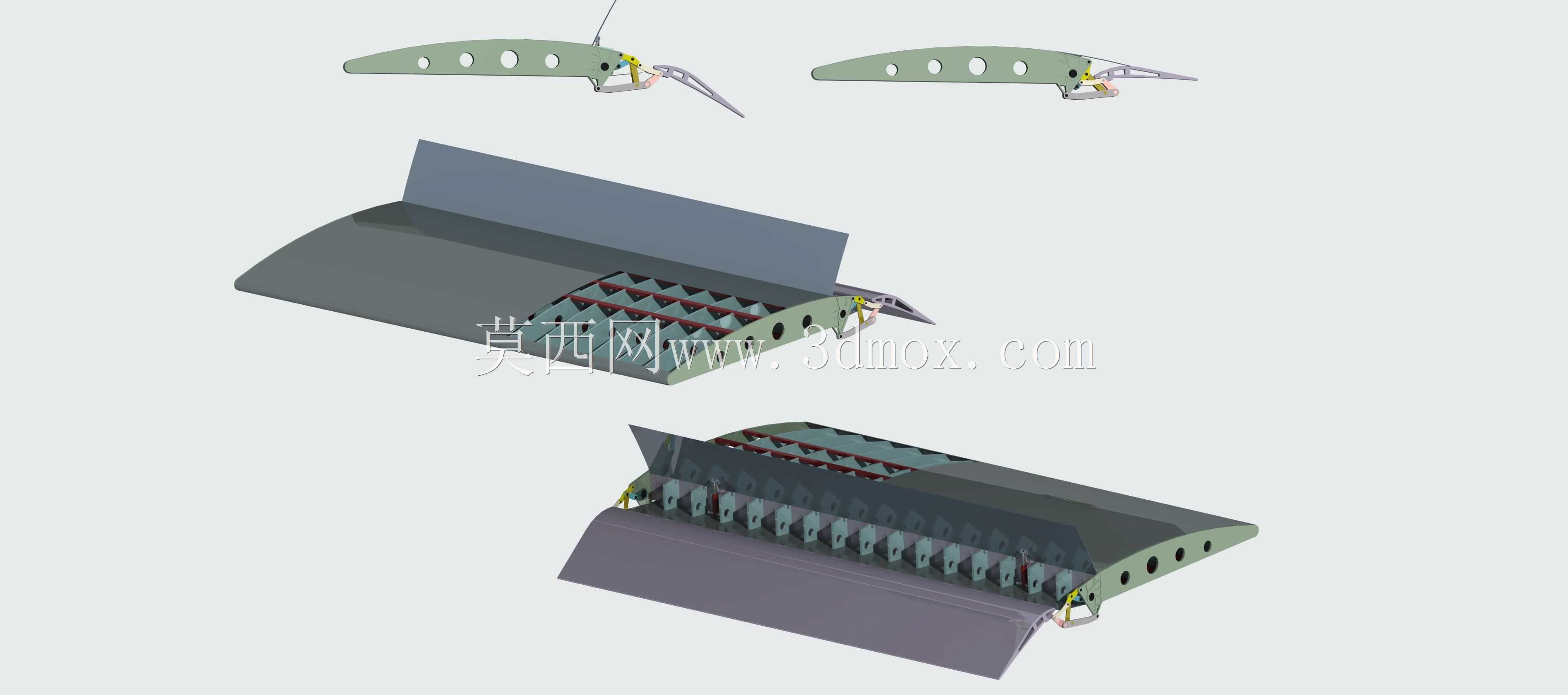

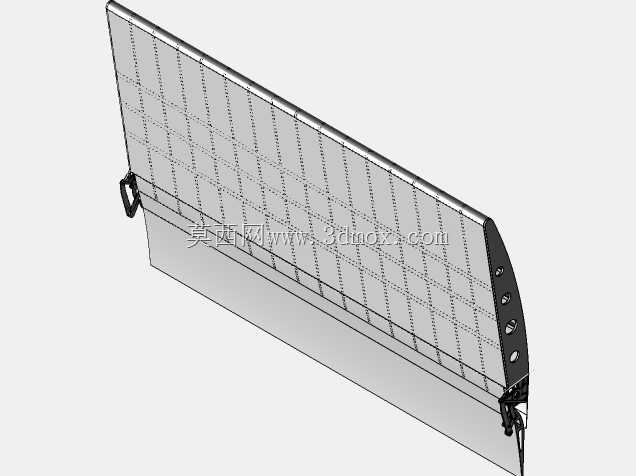

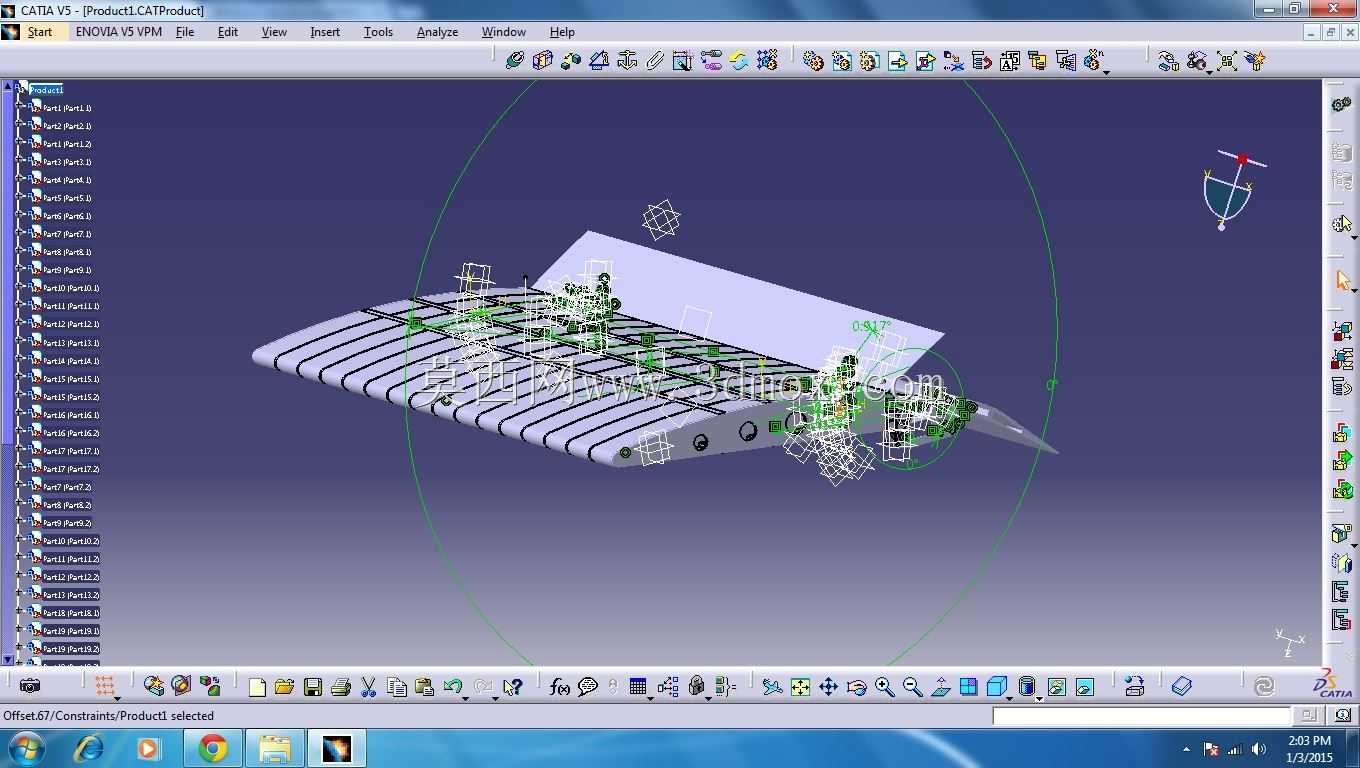

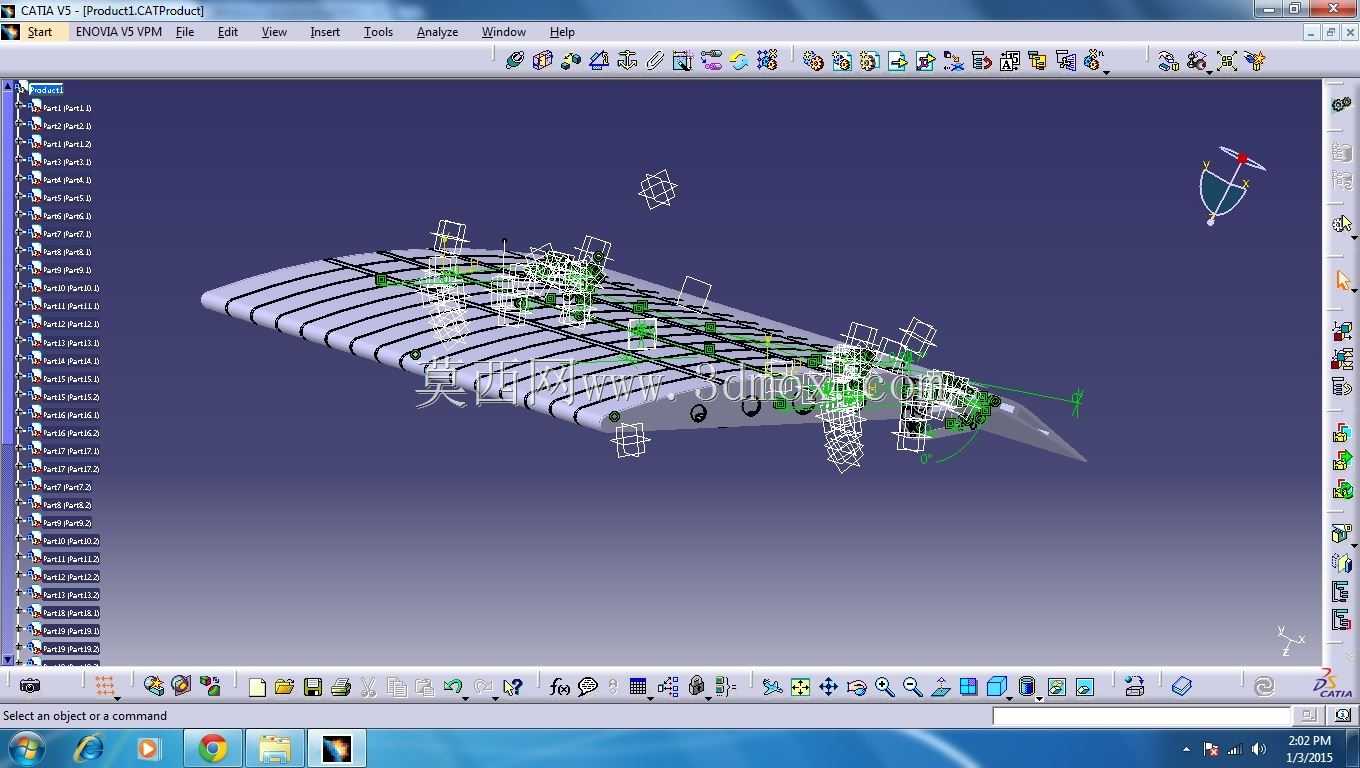

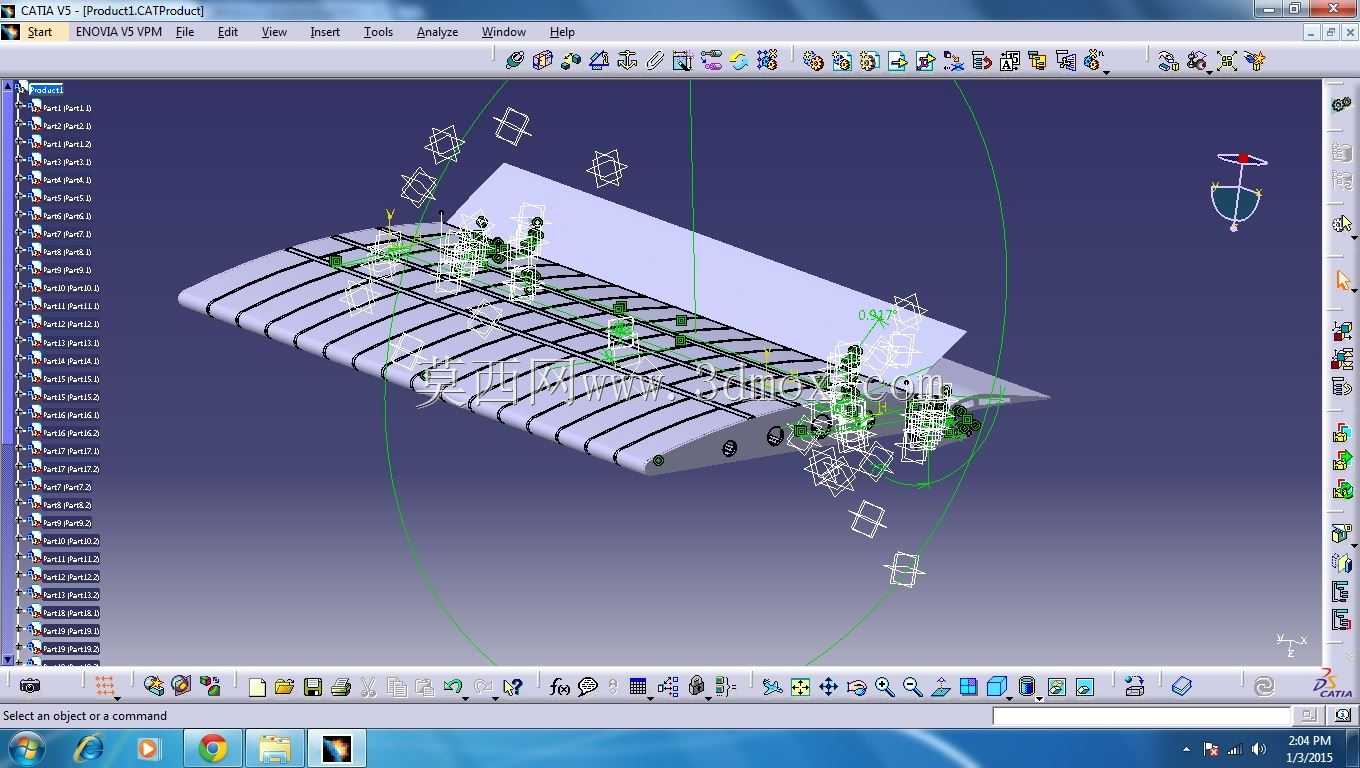

带开槽襟翼与扰流板连杆机构的机翼结构

该结构为固定翼飞行器的核心升力面组件，主要应用于低速通用飞机、轻型通勤飞机的机翼设计场景，承担飞行过程中升力生成、姿态调控、起降阶段增升减速的核心功能，是兼顾巡航效率与低速操控性能的关键航空结构。整套结构以主翼体为承载基体，主翼采用流线型翼型剖面，前缘做圆弧钝化处理以降低巡航阶段的压差阻力，翼面内部设置多组横向加强肋与纵向承力梁，预留的安装孔位可直接对接机翼主梁与机身连接接头，安装边界完全匹配轻型上单翼飞机的机翼装配公差要求，无需额外改制即可完成与机身结构的对接。襟翼部分采用多段开槽式结构设计，襟翼与主翼后缘之间预留均匀的气流通道，当襟翼通过连杆机构向下偏转时，机翼下侧的高压气流可通过槽道流向上翼面襟翼前缘，有效吹除上翼面的低速附面层，延缓大迎角状态下的气流分离，相较于普通开裂式襟翼，可将低速状态下的最大升力系数提升近八成，大幅缩短飞机起降阶段的滑跑距离，适配小型机场、野外临时起降点的使用需求。配套的扰流板布置于主翼上表面中弦区域，通过独立的连杆驱动机构实现收放，完全收起时与主翼上表面齐平，不会额外增加巡航阻力；开启时可快速破坏上翼面的顺压气流，快速降低机翼升力同时增大飞行阻力，既可以在着陆阶段配合刹车系统快速减速，也可在飞行过程中辅助实现单侧机翼的升力调控，辅助飞机完成滚转姿态调整。整套连杆机构采用铰接式多连杆设计，所有转动副均设置耐磨衬套安装位，可通过舵机驱动实现襟翼、扰流板的多档位偏转调节，偏转角度范围覆盖0至40度区间，可适配巡航、起飞、着陆、空中减速等不同飞行阶段的操控需求，结构运动过程无干涉，各活动面与主翼的间隙均匀，满足航空结构的运动精度要求。
