带机架径向发动机刚性动力学仿真结构

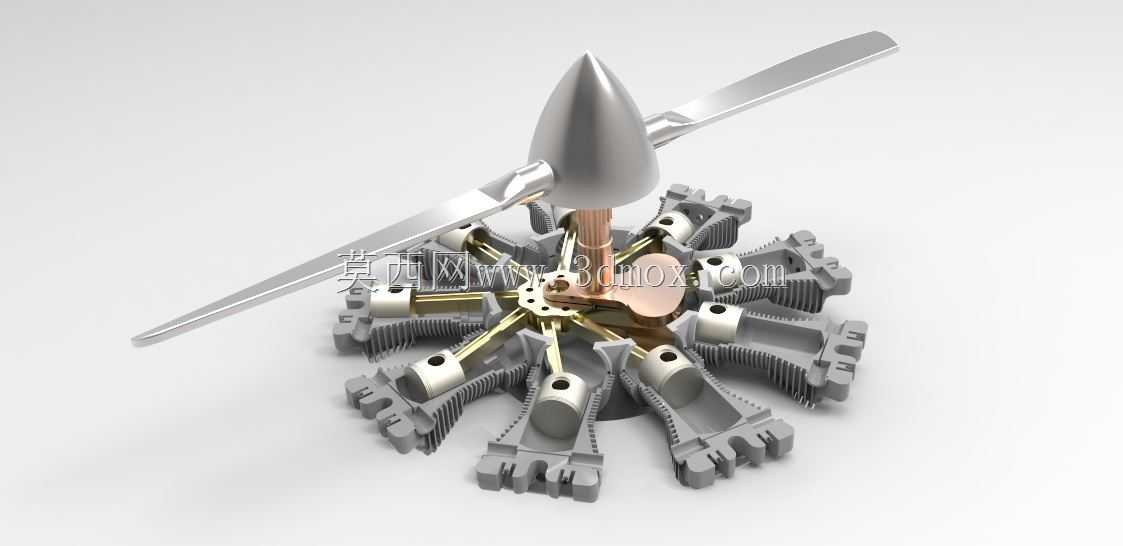

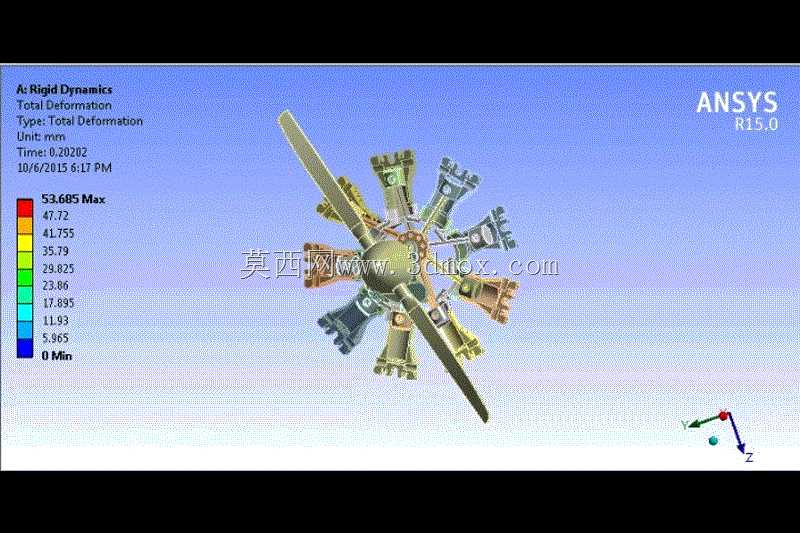

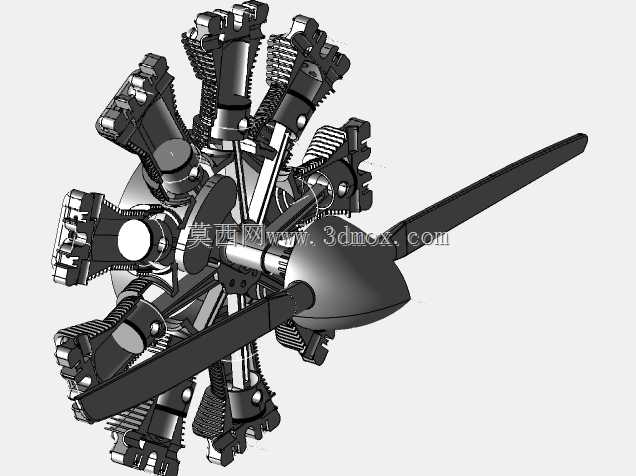

该径向发动机结构主要应用于轻型通航飞行器、小型航空动力装置以及早期航空活塞动力场景，这类星型布局的动力单元凭借紧凑的径向排布特性，能够在有限的机头安装空间内实现更大的排量输出，相比直列或V型动力布局，径向结构的曲轴长度更短，整机转动惯量分布更均匀，运转时的曲轴受力平衡性更优，能够适配航空动力场景下高可靠性、高功率密度的实际使用需求。整套结构集成了专用安装机架，机架作为整台动力单元的承载基体，设计时充分考虑了多缸径向排布的载荷传递路径，七个气缸沿曲轴中心呈等角度星型分布，每个气缸的安装定位面与机架承力结构精准对接，能够将活塞往复运动产生的交变冲击力、曲轴旋转的离心载荷均匀分散到机架的各个承力节点上，避免局部应力集中导致的结构变形或疲劳失效。从功能特性来看，该结构完整还原了径向发动机的刚性运动逻辑，活塞在气缸内做往复直线运动，通过连杆组件将动力传递到中心曲轴，将往复运动转换为旋转扭矩输出，配套的螺旋桨安装位直接与曲轴输出端对接，能够直观展现动力从燃烧做功到扭矩输出的完整传递路径。设计过程中针对刚性动力学特性做了匹配优化，各运动副之间预留了合理的运动间隙，既保证了运动过程中无卡滞干涉，又能精准模拟实际工况下各部件的受力变形趋势，从仿真云图可以看到，最大变形区域集中在螺旋桨桨叶末端，符合高速旋转工况下的载荷分布规律。外形尺寸方面，整台动力单元以曲轴中心为对称点呈圆形辐射布局，最大外径由气缸外端安装边界决定，轴向尺寸从机架后端安装面到螺旋桨前端保持紧凑比例，安装边界预留了与飞行器机身承力框架对接的安装孔位，能够直接适配小型通航飞机的机头安装空间，不需要额外做复杂的转接结构设计。整套结构的运动逻辑清晰，各部件连接关系完全匹配实际径向发动机的装配要求，能够直观展现星型活塞发动机的工作原理，也可作为动力系统刚性动力学分析的基础结构参考，帮助理解多缸往复式动力单元的载荷传递与运动特性。
