塑料机油壶吹塑成型模具结构设计

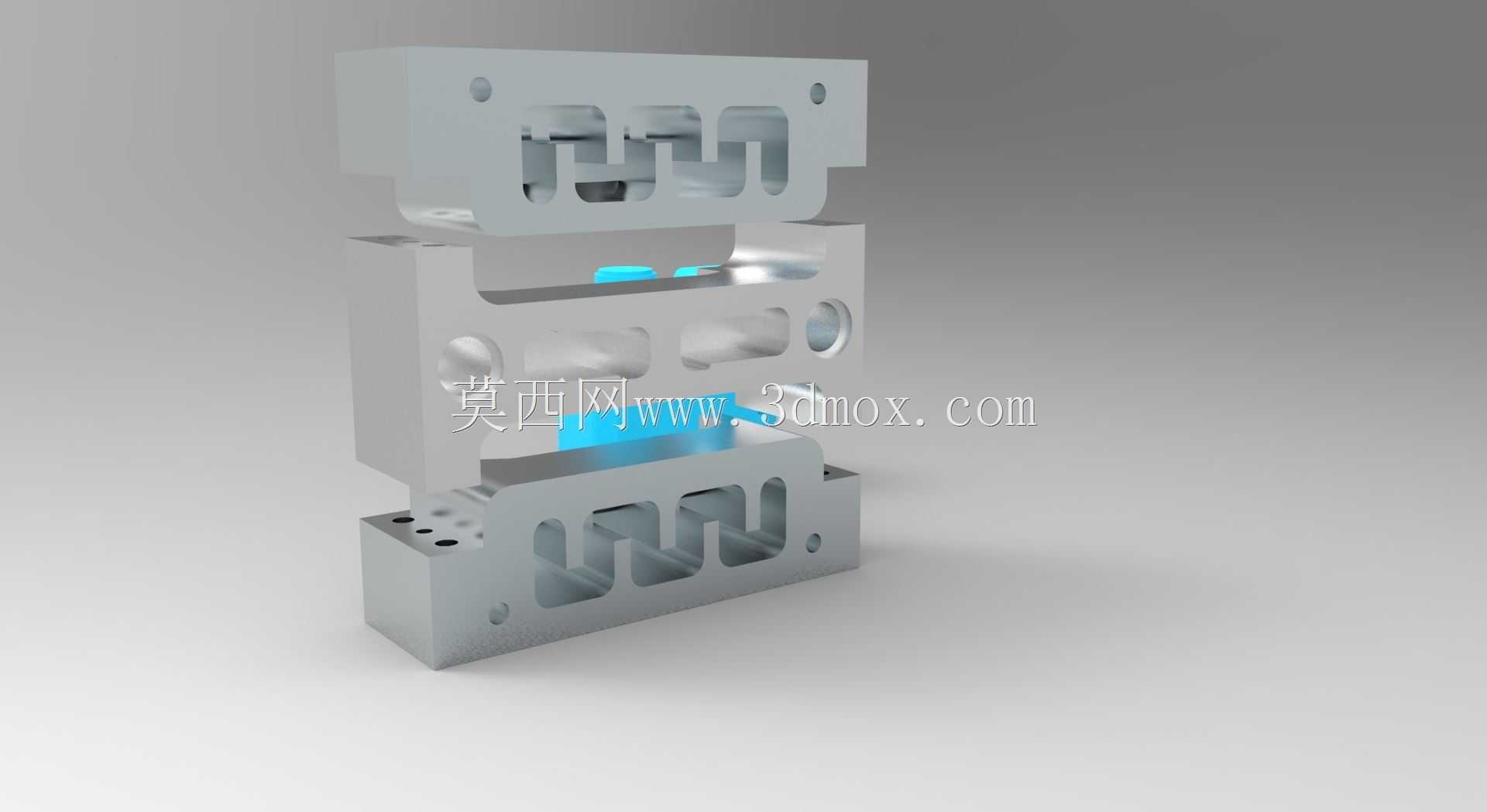

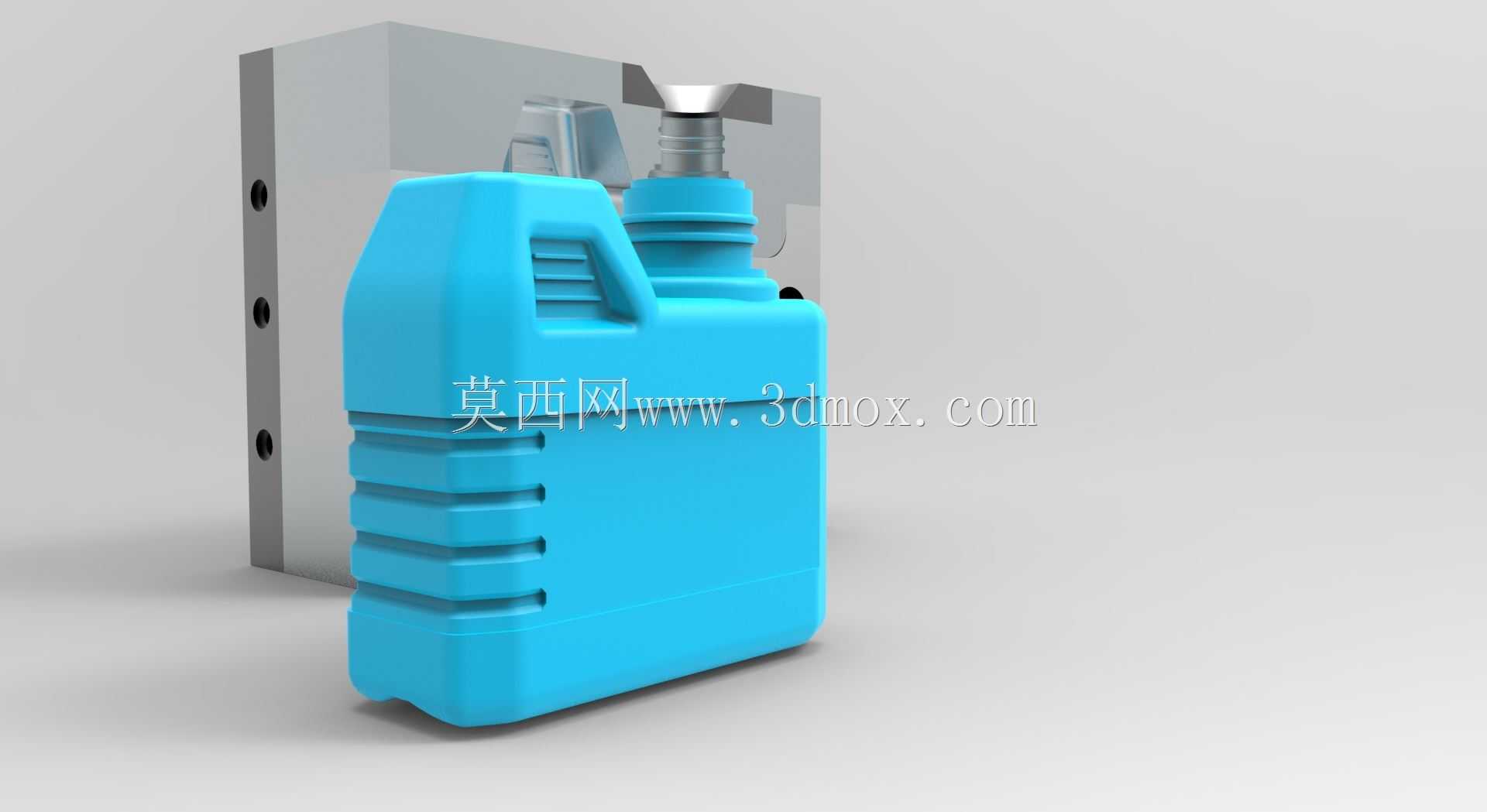

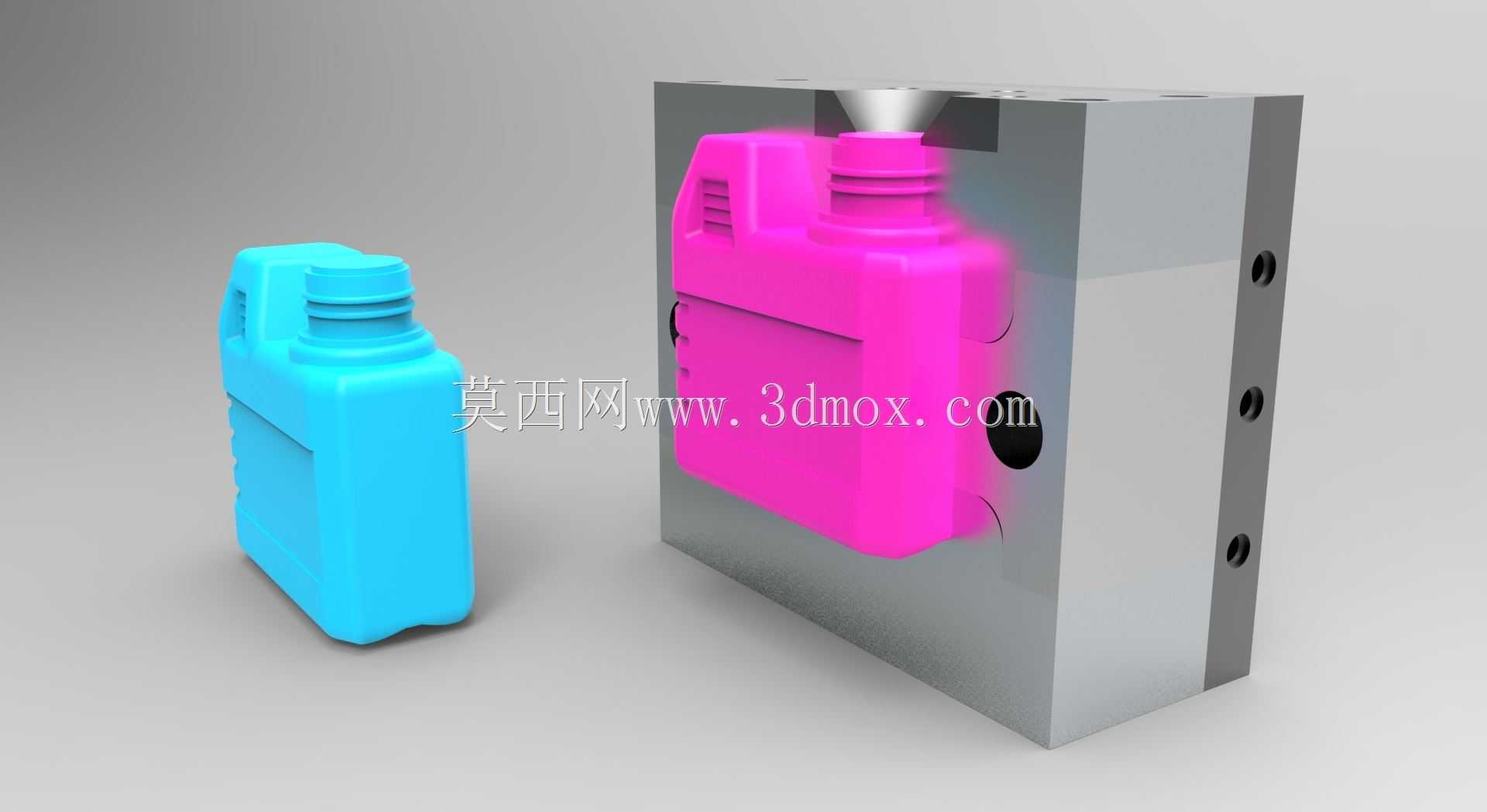

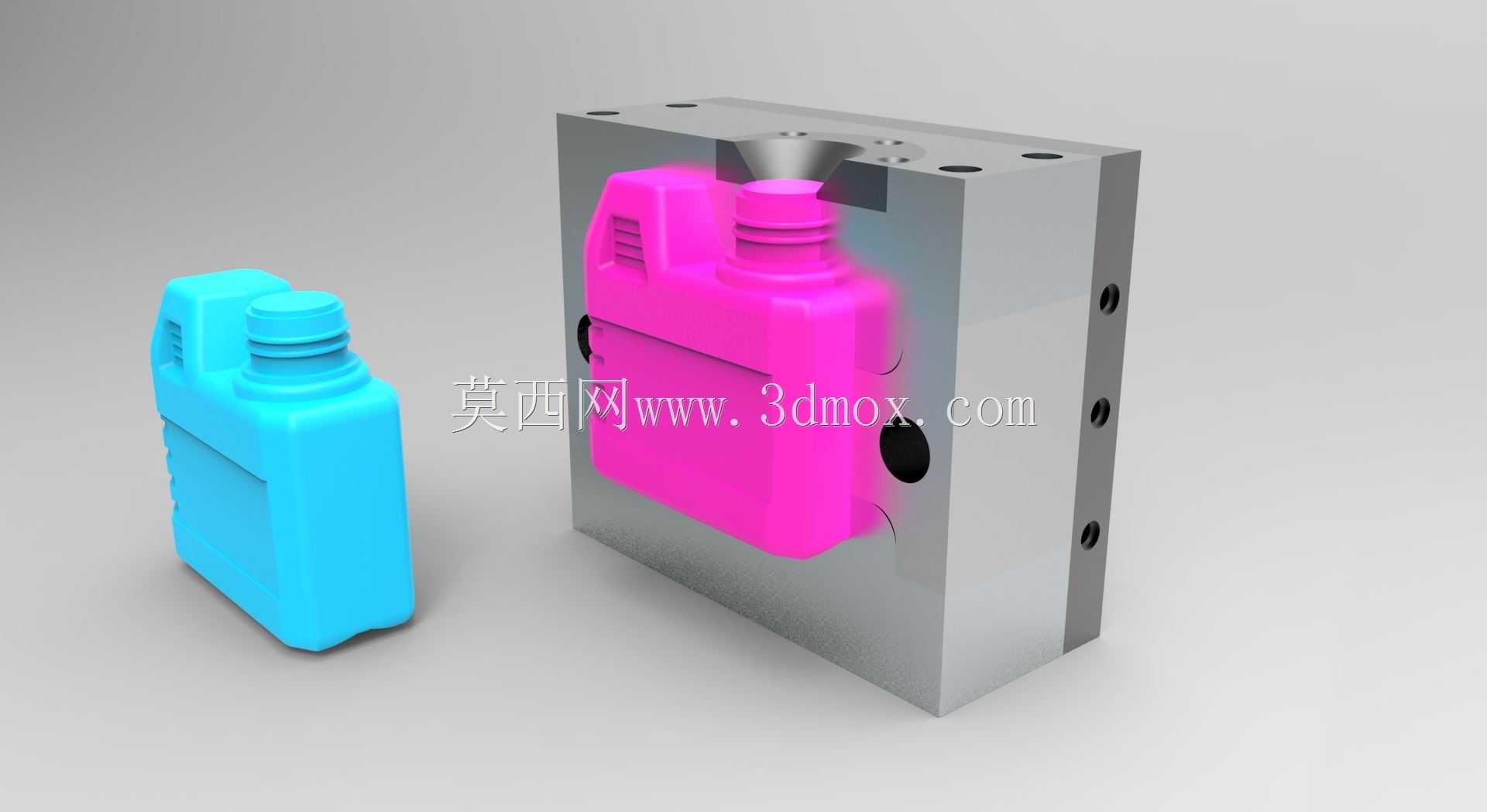

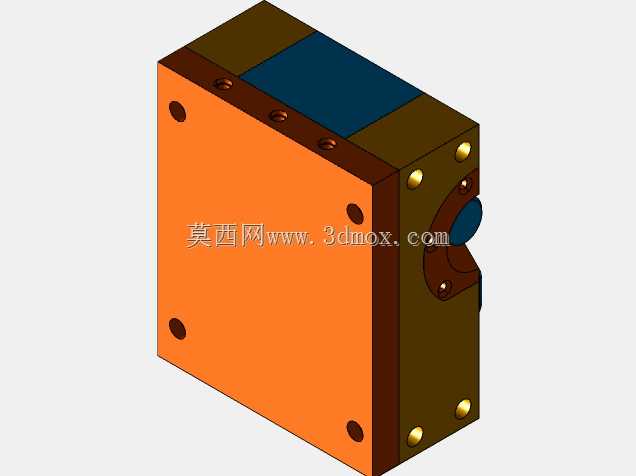

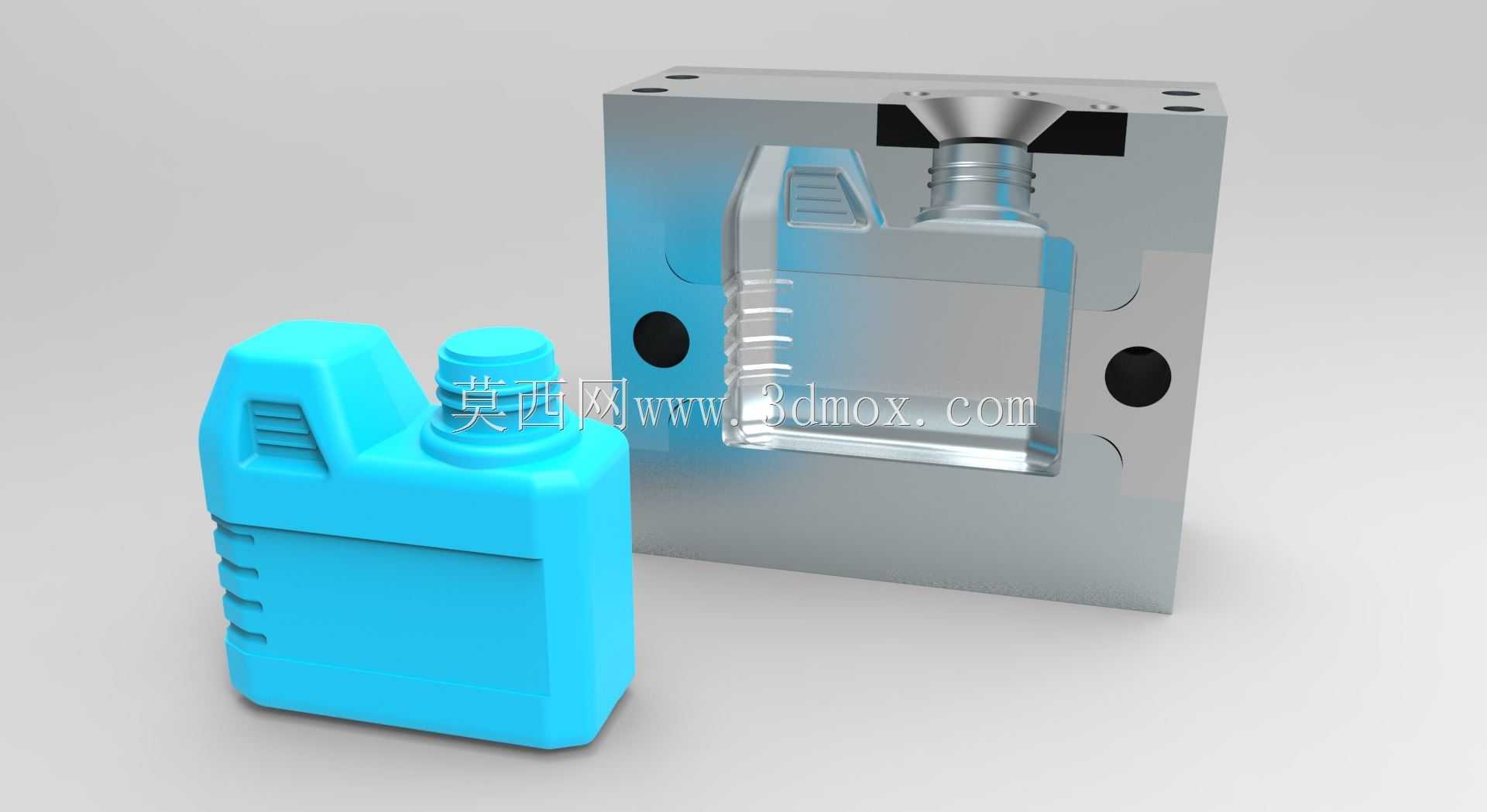

这套模具针对小容量塑料润滑液包装壶的吹塑成型工序开发，主要应用于车用养护品、工业润滑油类塑料包装容器的批量生产场景，适配常规挤出吹塑成型设备的安装接口，可直接搭载在对应吨位的吹塑机台完成连续生产作业。模具整体采用模架一体式结构设计，分型面沿壶身对称中线设置，合模时可精准贴合形成封闭的成型型腔，型腔轮廓完全复刻目标机油壶的外部形态，包含壶身防滑纹理、颈部螺纹成型区、顶部提手凹陷结构、侧面液位标识槽等细节特征，无需后续二次加工即可直接得到外观完整的成型坯件。模具进料口设置在模架顶部中心位置，采用锥度收敛的流道设计，可将挤出的熔融型坯精准导入型腔中心，避免型坯偏移导致的壁厚不均问题；模架两侧设置有圆形导柱定位孔，合模时可通过配套导套实现精准对位，合模精度控制在0.02mm以内，可有效避免合模错位产生的飞边缺陷。模架内部预留有冷却水道排布空间，可通过循环冷却水快速带走型坯热量，缩短成型冷却周期，提升生产效率；模具的安装边界完全适配常规吹塑设备的模头行程与锁模尺寸，安装时无需额外改装模架连接结构，可直接通过压板固定在设备动定模安装板上。在设计过程中，针对壶身转角位置做了圆弧过渡处理，避免成型后应力集中导致的壶身开裂问题，同时在颈部螺纹成型区做了脱模斜度优化，开模时可顺利脱出螺纹部位，不会刮伤成型后的壶口螺纹，保证后续旋盖装配的密封性。整套模具兼顾了成型精度与生产效率，可满足中小容量塑料包装壶的规模化生产需求，成型后的壶体壁厚均匀，外观细节清晰，可直接进入后续的灌装、封盖工序。
