KSB卧式单级离心泵结构设计方案

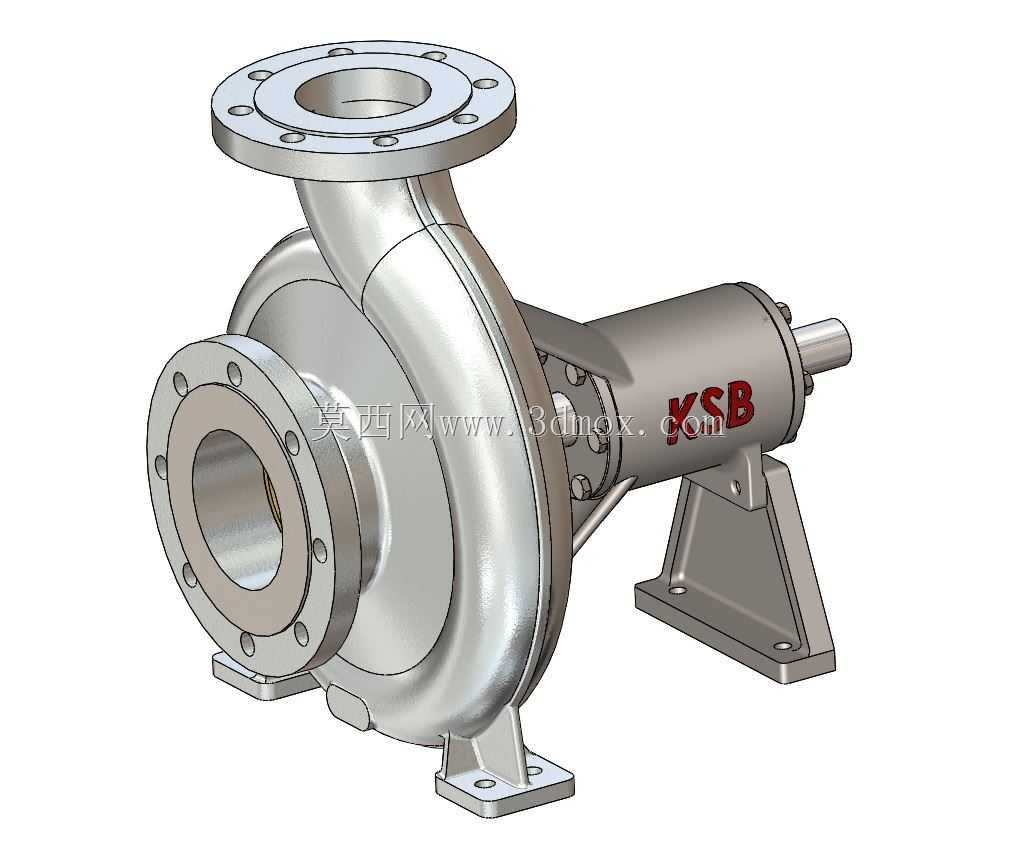

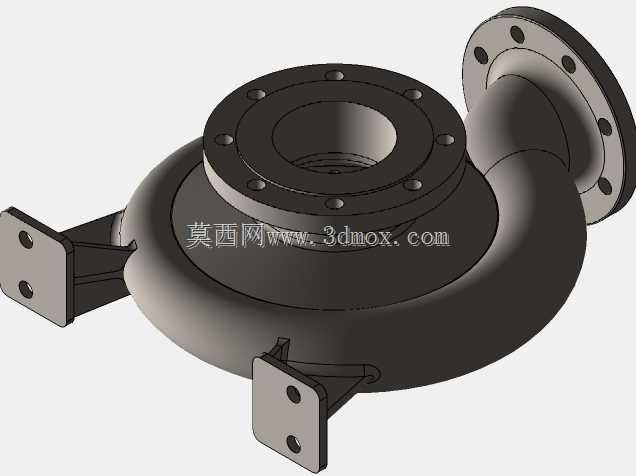

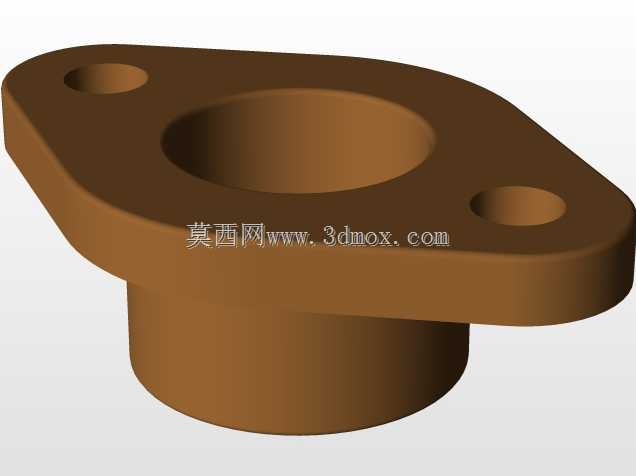

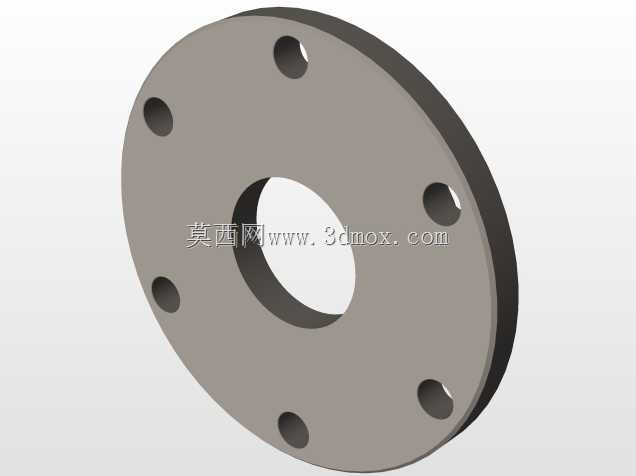

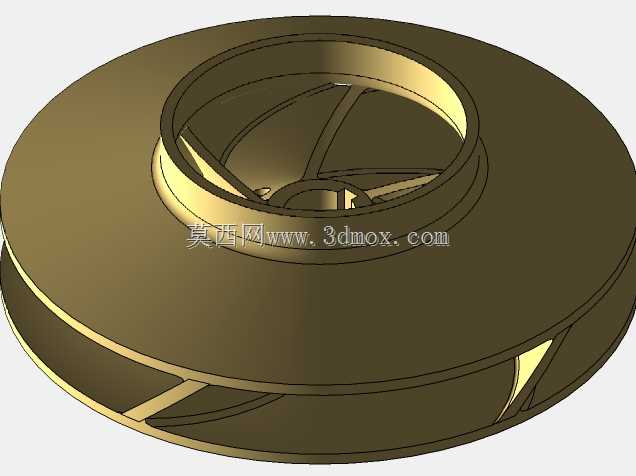

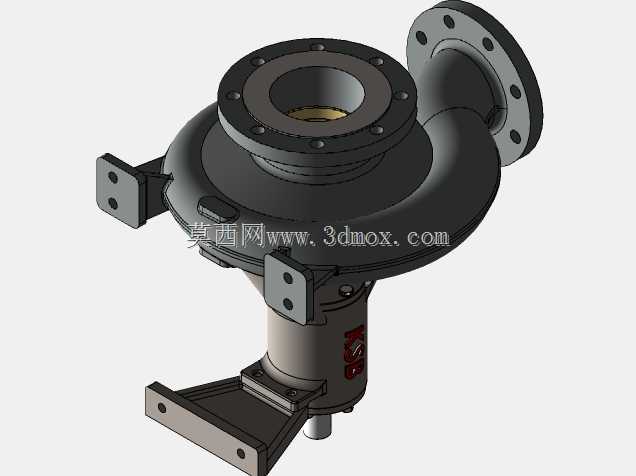

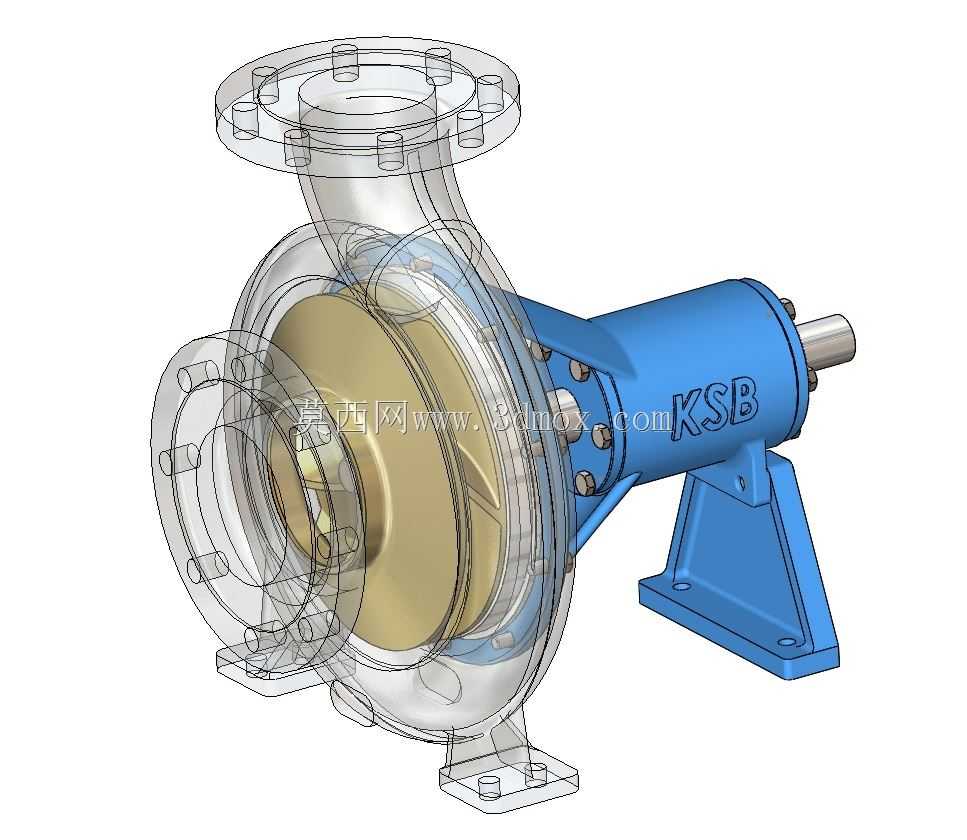

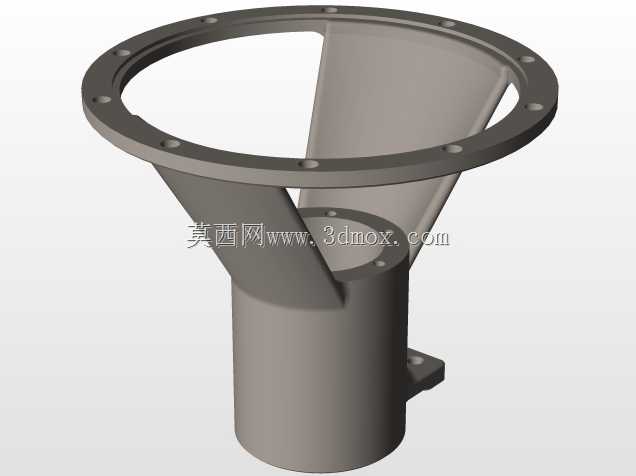

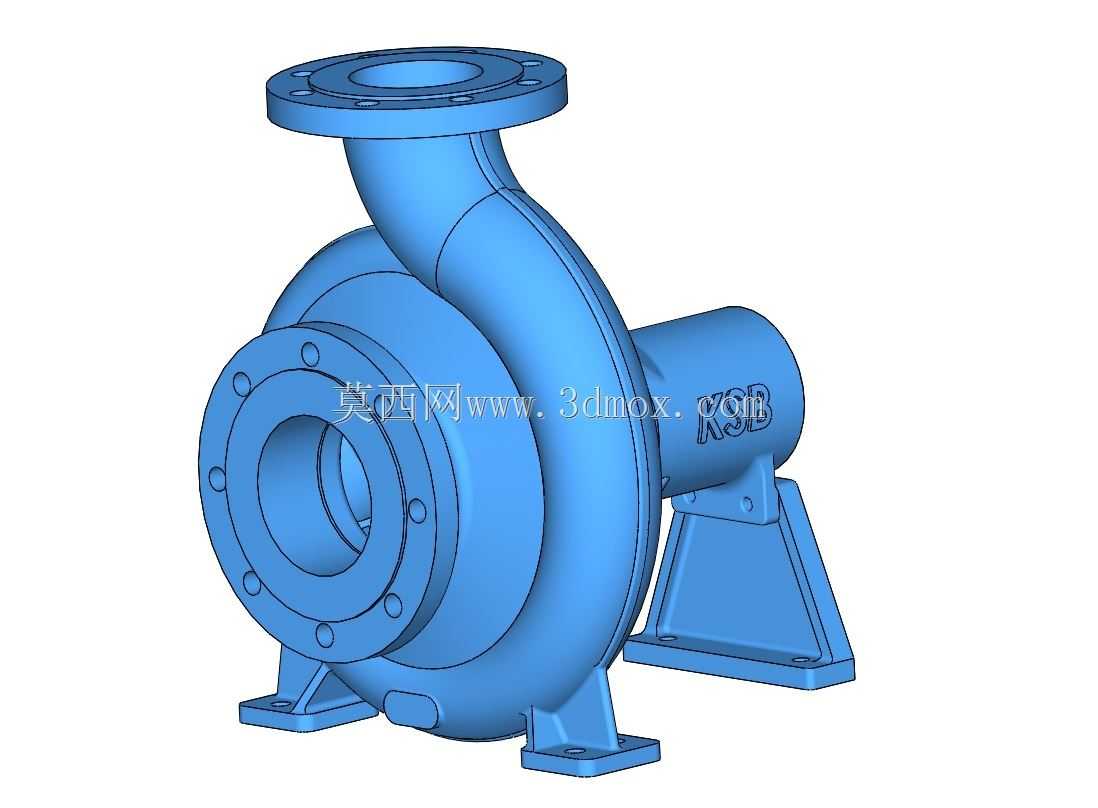

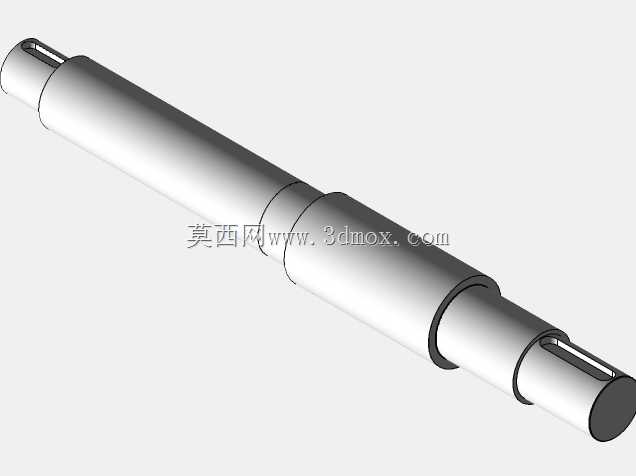

这款卧式离心泵主要面向民用给排水、工业循环水输送、暖通空调水循环、轻度腐蚀性流体输送等场景，在市政供水增压、工厂生产工艺流体输送、楼宇消防供水、农业排灌等领域都有广泛适配空间，能够稳定完成清水或理化性质接近清水的介质的加压输送作业，为流体管路系统提供稳定的扬程与流量输出。设备采用后开门式结构设计，日常检修维护时无需拆卸进出管路与电机，即可完成叶轮、机械密封等易损件的更换，大幅降低运维的时间成本与人工成本。泵体采用经典的蜗壳式流道设计，流道过渡平滑，能够有效降低流体在泵腔内的湍流损失，提升水力效率，同时减少流体对泵体内壁的冲刷磨损，延长设备整体使用寿命。进出水口均采用标准法兰连接结构，法兰端面的密封槽、螺栓孔位均匹配通用工业管路标准，能够直接对接同公称通径的工业管路，无需额外制作转接件，降低现场安装的适配难度。泵体底部设置一体式铸造安装脚，安装脚带有螺栓固定孔，安装时可通过地脚螺栓将泵体牢固固定在混凝土基础或钢制机架上，有效抵消泵运行时产生的径向振动，避免管路因振动出现接口渗漏问题。轴承支架部分采用加强筋结构设计，能够承载叶轮高速旋转时产生的径向力与轴向力，保证泵轴运行的同轴度，降低机械密封的偏磨概率，延长密封件的无故障运行时长。设计过程中充分考虑了安装边界的适配性，泵体的轴向长度、进出水口的中心高度、安装脚的孔位间距均参考行业通用安装尺寸进行匹配，能够直接替换同参数规格的老旧同类型泵组，无需对现场管路、基础进行改造，适配存量设备的升级替换需求。泵体过流部件的曲面过渡经过反复优化，既保证了流体输送的效率，也兼顾了铸造工艺的可行性，铸件壁厚均匀，避免出现局部壁厚差过大导致的铸造缺陷，提升成品率。轴封位置预留了充足的操作空间，方便现场更换密封件时的工具操作，无需额外拆解周边部件即可完成密封更换作业。整体结构紧凑，占地面积小，适合安装空间局促的泵房、设备间等场景，同时泵体的重心落在安装脚支撑范围内，运行时稳定性更强，振动与噪音控制表现优异，能够满足对环境噪音有要求的民用建筑配套泵房的使用需求。
