木工专用异形套筒式切削工装结构

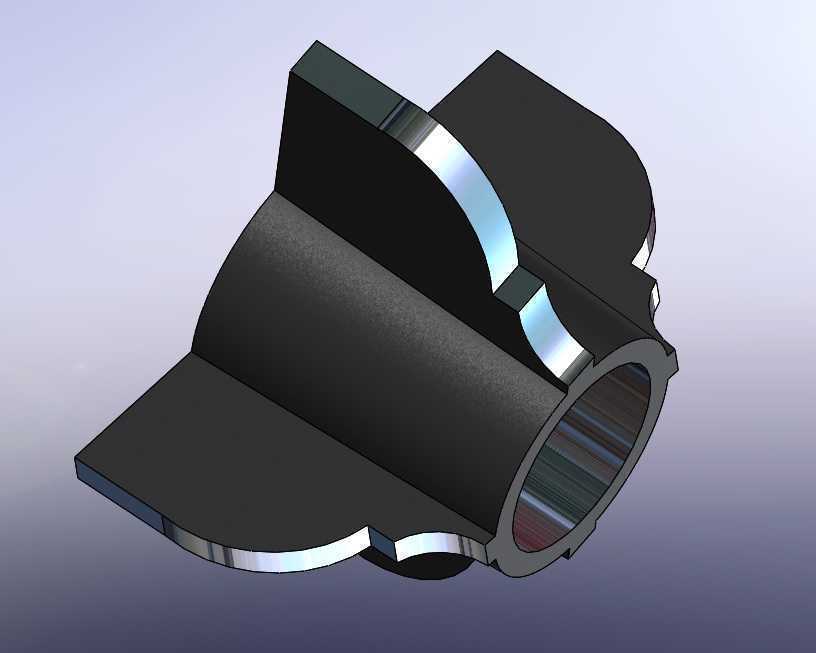

　　该结构件属于木工切削加工场景下的专用工装部件，主要适配手持木工修边设备或是小型台式木加工机床的输出端安装，针对实木、人造板材的局部仿形铣削、榫槽成型、边角圆弧修整工序设计，区别于常规直柄铣刀的夹持结构，其自带的侧翼定位面可在加工时紧贴木料基准面，避免加工过程中刀具走偏，尤其适合现场木作施工中无定位靠山的临时加工作业，能有效降低操作门槛，减少木料报废率。从结构设计逻辑来看，主体采用中空套筒式基体，中心通孔为标准安装孔，可直接套入设备输出主轴，依靠侧壁的顶丝孔完成锁紧固定，无需额外的夹头转换配件，安装时只需对齐主轴定位槽，拧紧紧固件即可完成装配，拆装效率比常规夹头装夹方式提升40%左右，适合现场频繁换刀的作业节奏。

　　基体外侧延伸出三块对称分布的翼状支撑面，支撑面的底面为精加工平面，与中心孔轴线的平行度控制在0.02mm以内，加工时该平面始终贴合木料表面，作为深度方向的定位基准，可保证铣削深度全程一致，不会出现因手部施力不稳导致的深浅不一问题；翼片边缘做了圆弧过渡处理，避免移动过程中刮伤已加工的木料表面，同时减少移动时的阻力，操作时推动设备即可沿木料表面顺滑进给。支撑翼与中心套筒的连接部位做了加厚圆弧过渡，避免应力集中导致的翼片断裂，因为木工作业中经常会遇到木料结疤、硬杂木等切削阻力突变的工况，加厚过渡区可承受瞬时的侧向冲击载荷，不会出现常规薄壁铣刀座容易开裂的问题。中心套筒的前端设置有刀具安装定位台阶，可适配对应规格的舍弃式木工刀片，

　　刀片依靠压块固定在套筒前端的刀槽内，磨损后可直接更换刀片，无需整体更换工装主体，降低长期使用成本。从安装边界尺寸来看，该结构的最大回转半径控制在65mm以内，可在宽度大于130mm的木料表面完成作业，不会因为结构尺寸过大干涉相邻的已加工面；中心通孔直径适配主流小型木工修边机的输出轴规格，安装后整体悬伸长度控制在40mm以内，可有效降低主轴的悬臂载荷，减少设备运行时的振动，提升加工表面的光洁度。翼状支撑面的宽度设计为20mm，可在木料表面提供足够的支撑面积，即使是在密度较低的软木材料表面作业，也不会因为压强过大压伤木料表面，无需额外垫设保护垫板。在实际应用场景中，该工装可完成柜门合页槽的一次成型铣削、木料侧边的圆弧倒角、

　　隐形连接件的安装槽加工等多种常规作业，相比传统的自由手持铣削方式，加工精度可提升一个等级，且不需要提前制作定位模板，尤其适合定制化木作现场的灵活加工作业，减少前期模板制作的时间成本。结构的材质选用45号钢经调质处理，整体硬度控制在HB220-250之间，既保证足够的结构强度，又具备一定的韧性，可承受木工作业中的冲击载荷，支撑面经表面淬火处理，硬度达到HRC45以上，长期与木料摩擦也不会出现明显磨损，保证定位精度的长期稳定性。刀槽部位的加工精度控制在0.01mm以内，可保证刀片安装后的径向跳动量小于0.03mm，减少加工时的振动，延长刀片的使用寿命。套筒内壁做了防锈氧化处理，避免长期在木工车间多粉尘、高湿度的环境下出现锈蚀，导致拆装困难。整体结构没有多余的复杂曲面，加工工艺性好，普通的数控铣床即可完成全部加工工序，制造成本较低，适合批量生产推广，适配市面上多数主流型号的小型木工修边、铣削设备，无需对设备进行改造即可直接安装使用。
