石油渔业用管式量规切割工具结构

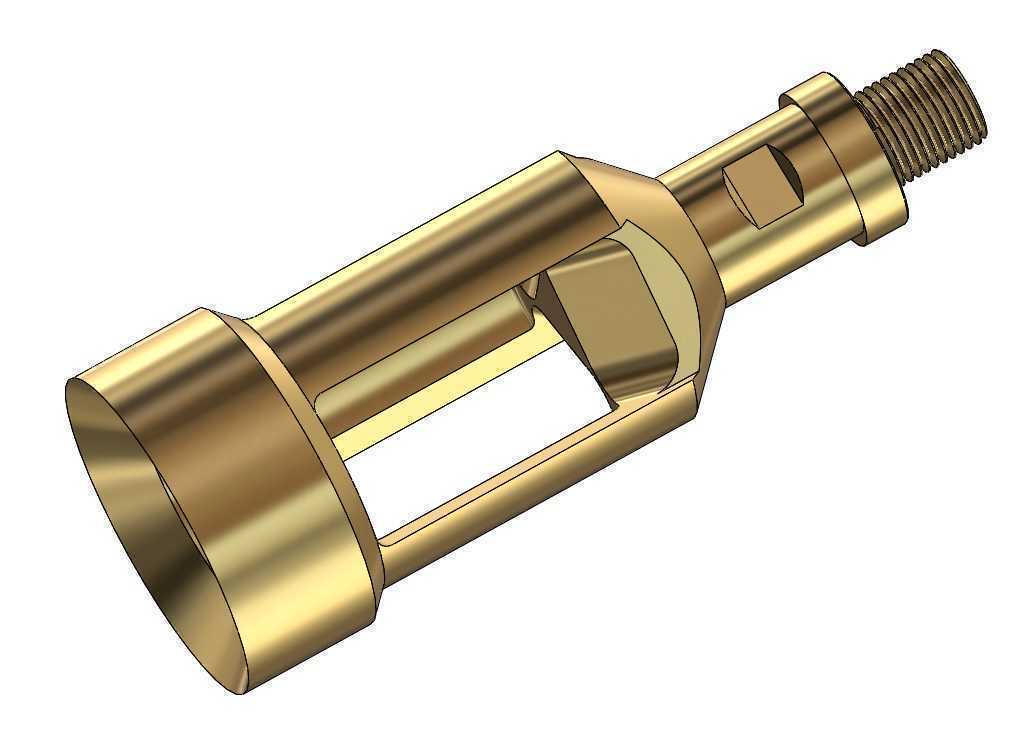

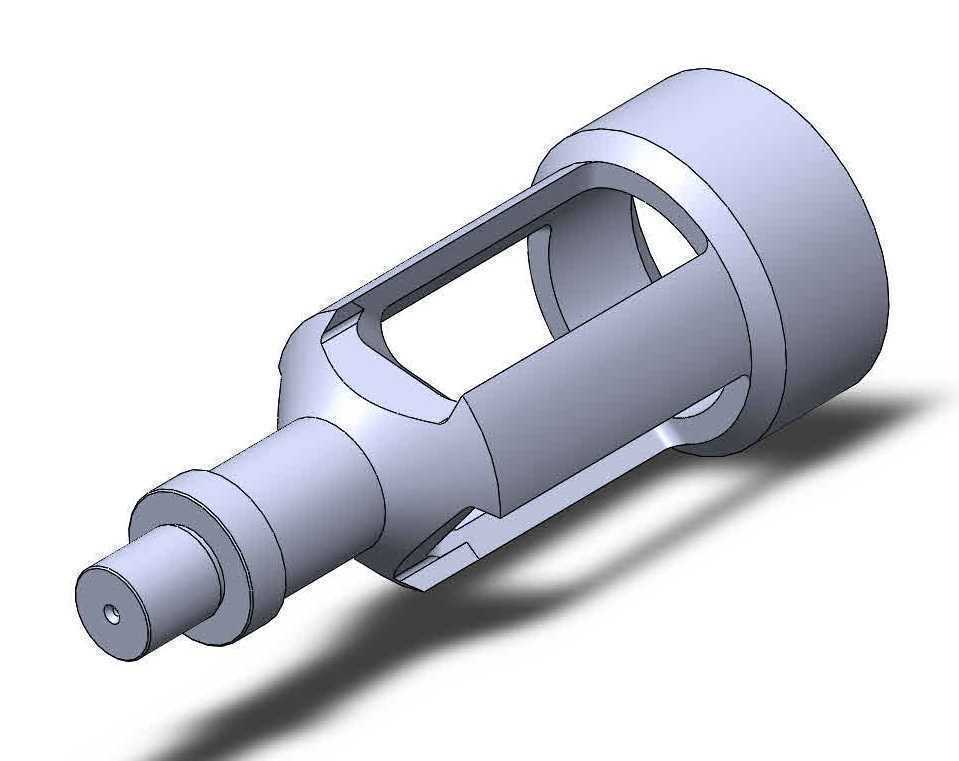

　　这款管式切割工具的设计，最初是针对井下小直径管柱切割、渔业绳缆配套金属构件裁切这类狭窄空间作业场景开发的，整体采用一体化长轴式布局，没有多余的外置连接件，能直接适配常规作业杆的螺纹连接端，不需要额外制作转换接头。从结构上看，主体采用镂空笼式框架设计，前端是大直径导向开口，作业时可以直接套在待切割的管件外侧，不需要复杂的对中调整，框架两侧的纵向支撑筋在保证整体结构刚性的同时，大幅降低了工具自身重量，也能让作业过程中的切屑、杂物直接从镂空区域排出，避免卡滞。后端的外螺纹连接段采用标准管螺纹规格，能和绝大多数常规作业驱动杆直接匹配，螺纹段前方设计了两个对称的扁方结构，方便现场用管钳、扳手进行上紧拆卸，不需要定制专用工装。

　　靠近连接段的位置预留了刀具安装槽，槽位做了限位台阶，切割刀片装入后可以通过侧面的紧定螺钉固定，刀片的伸出量可以根据待切割管件的壁厚进行调整，避免进刀量过大造成刀片崩损或者管件变形。设计过程中重点考虑了作业时的受力分布，前端导向环的壁厚做了加厚处理，因为套入管件时导向环会直接和管壁接触，承受径向的挤压力，加厚处理后能避免长时间作业导致导向口变形，保证切割时的同轴度。两侧支撑筋的截面采用矩形带圆角的结构，相比平板式筋条抗扭强度提升40%以上，在驱动杆带动工具旋转切割时，不会因为扭矩过大出现筋条扭曲变形的情况。整体外形的最大直径控制在常规作业通道的允许尺寸范围内，长度方向的安装边界从螺纹末端到前端导向面的距离经过反复校核，

　　既保证了足够的切割行程，也不会因为长度过大导致在狭窄管柱内出现卡阻。实际作业时，工具顺着管柱内壁下放到待切割位置后，前端导向环会先套住待切割段，给旋转切割提供稳定的支撑，驱动杆带动整个工具旋转的过程中，刀片逐步进给切入管壁，镂空的框架结构可以让操作人员通过作业手感判断切割进度，不需要额外的观测装置。这款工具除了石油井下管柱切割场景，在渔业养殖的金属网箱构件维护、水下绳缆固定金属套裁切场景也能适用，因为整体没有易损的外置部件，长时间在水下、带腐蚀介质的环境中作业也不容易出现故障。建模过程中对所有配合面做了公差匹配，刀具安装槽的位置度控制在0.02mm以内，保证刀片安装后和工具轴线的垂直度，避免切割时出现斜口、毛刺过大的问题。

　　连接螺纹的精度采用6g级公差，和驱动杆连接后不会出现松脱、晃量的情况，扁方结构的尺寸适配常规扳手的开口尺寸，现场维护更换刀片不需要特殊工具。导向环的内孔做了倒角处理，套入管件时能自动导正，即使管件存在轻微变形也能顺利套入，不需要提前对管口进行修整。
