25mm定长圆棒钢筋剪切设备结构

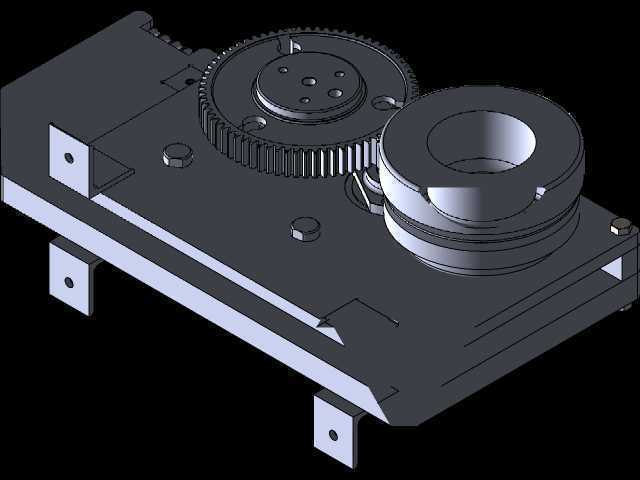

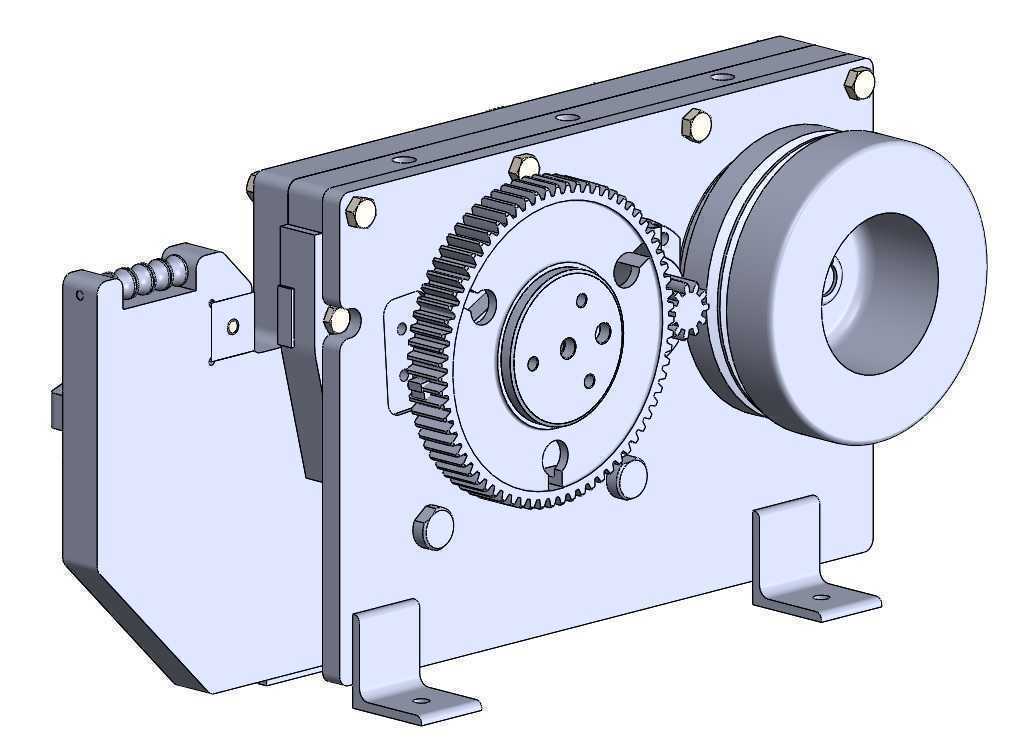

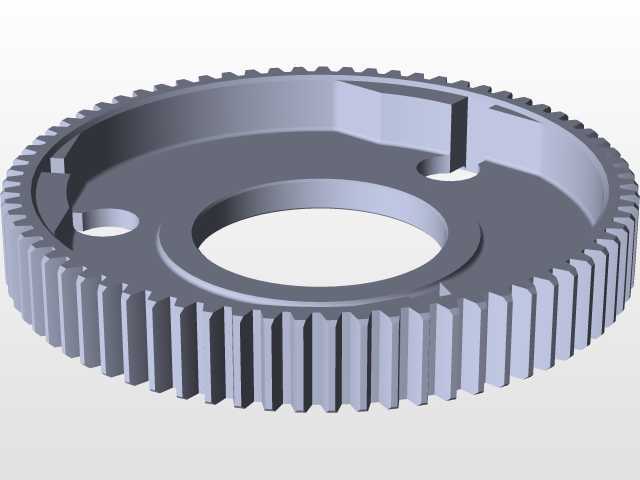

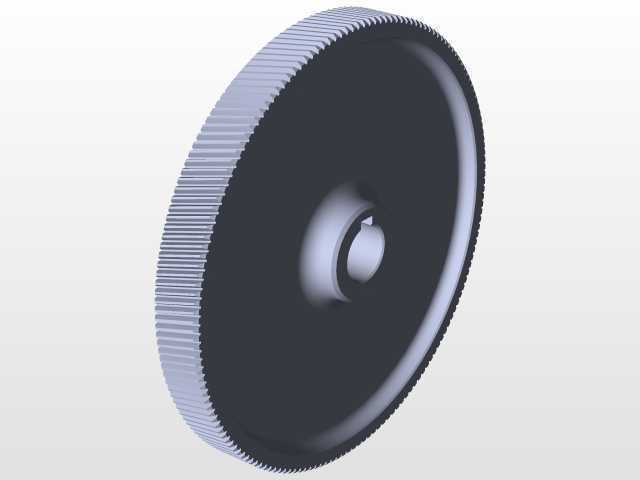

　　在建筑钢筋预处理、五金棒料下料、标准件毛坯制备的生产场景中，棒料定长剪切是批量加工前的核心前置工序，相比砂轮切割、锯切等工艺，机械式剪切具备无耗材、切口变形小、加工节拍快的显著优势，这套剪切结构正是针对直径适配范围内的圆棒类金属料，实现25mm定长切断作业的专用机械结构。整套结构采用卧式箱体布局，核心传动依托齿轮副完成动力传递与扭矩放大，输入端的带轮结构可适配常规电机的动力输入，通过大小齿轮的啮合传动，将电机的高转速低扭矩输出转换为剪切执行端所需的低转速大剪切力，满足金属棒料剪切瞬间的大载荷需求。剪切执行端设置在箱体侧方的开口位置，配套的弹簧复位结构可在单次剪切动作完成后，带动动刀座自动回位，为下一次送料与剪切动作留出操作空间，

　　定长挡料结构集成在进料侧，可稳定将待切棒料的裁切长度控制在25mm，适配批量生产中统一长度毛坯的下料需求。从安装边界来看，整套结构通过底部两个L型安装支脚实现与设备机架的固定，支脚预留的安装孔可适配常规螺栓紧固，箱体整体为板式拼接结构，各连接位置通过内六角螺栓完成锁紧，既保证了传动过程中的箱体刚性，也便于后期内部齿轮、轴承等易损件的拆解维护。设计过程中，齿轮传动副的参数匹配经过载荷校核，可承受剪切瞬间的冲击载荷，避免传动部件在频繁冲击作业下出现断齿、变形等失效问题；刀座的滑动间隙经过合理设计，既保证动刀往复运动的顺畅性，也能减少剪切过程中的刀座窜动，保证切口的平整度，减少棒料切口的马蹄形变形量。在实际生产线适配中，

　　这套结构可直接集成到连续送料的棒料加工生产线中，配合滚轮送料机构可实现连续自动化下料，也可单独作为 standalone 的下料设备，配合人工送料完成小批量的定长剪切作业，相比传统的冲剪式下料设备，这套齿轮传动的剪切结构传动效率更高，整体结构更紧凑，不需要额外配置液压站、气动管路等辅助动力设施，仅需匹配对应功率的电机即可完成作业，设备整体占用空间更小，适合中小型五金加工、建筑钢筋加工场地的布设需求。结构的箱体外壳同时作为传动部件的安全防护壳，可避免齿轮传动过程中异物卷入、操作人员误触传动部件的安全风险，所有传动部件均封闭在箱体内部，仅留出进料、出料的开口位置，兼顾了作业安全性与结构紧凑性。进料侧的导向结构可对送入的圆棒起到径向约束作用，避免棒料送进过程中出现偏斜，保证剪切位置的准确性，减少因棒料歪斜导致的切口倾斜、长度超差等质量问题。
