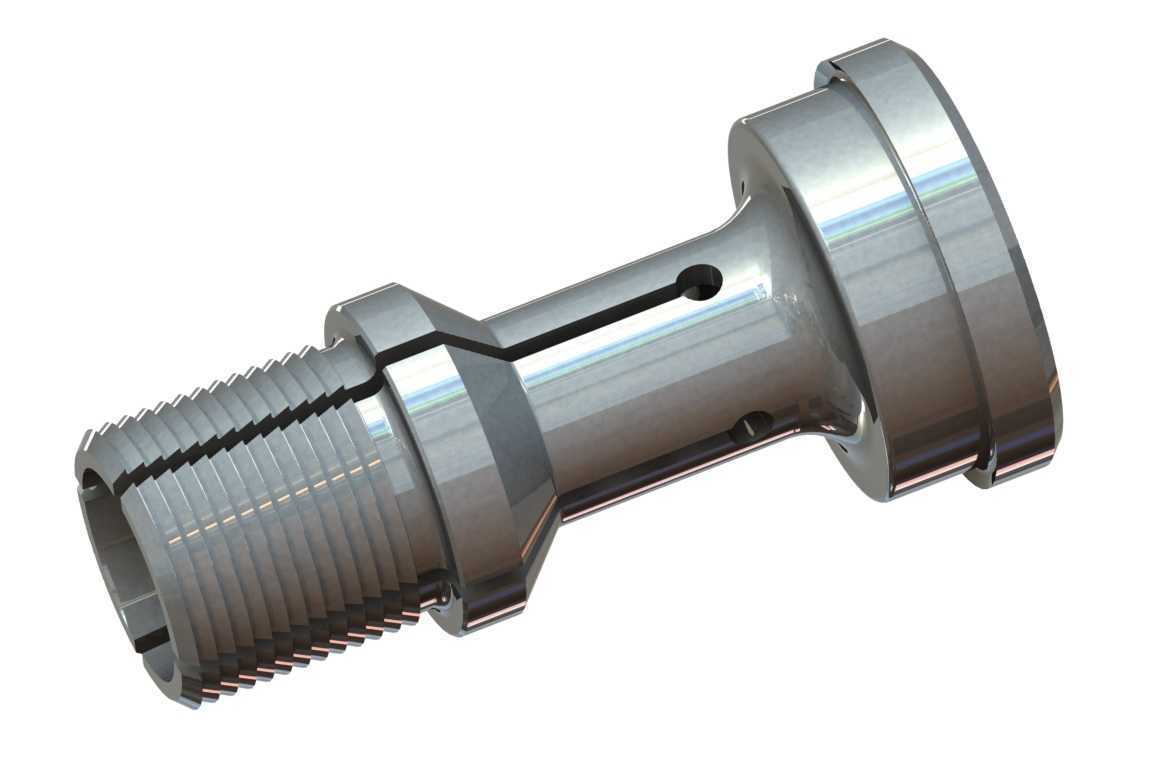

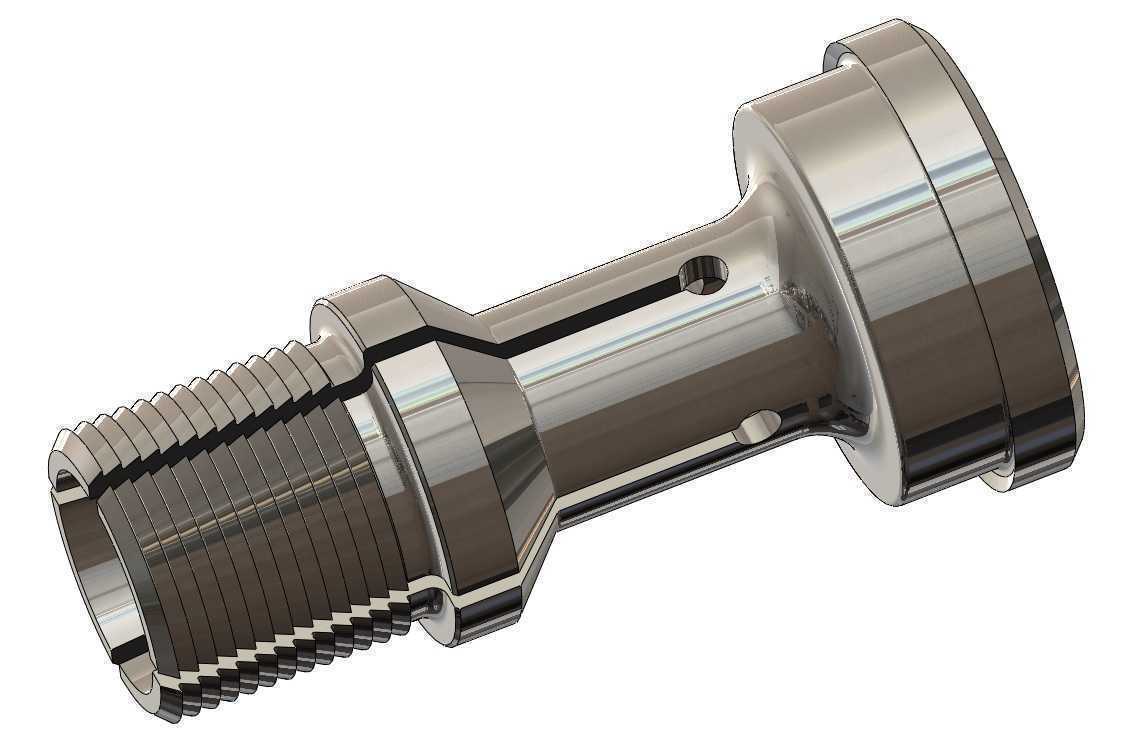

石油修井作业用打捞接头结构设计

　　在油气田修井、井下作业场景中，管柱落井、工具脱落是常见的井下故障，这类故障若不能及时处置，会直接导致油井停产，甚至造成井眼报废的严重后果，打捞接头作为打捞作业中连接上部作业管柱与下部打捞工具的核心传力构件，其结构可靠性直接决定打捞作业的成功率。这款打捞接头的设计完全围绕井下复杂工况展开，首先从受力层面考虑，井下作业时管柱需要承受上提拉力、旋转扭矩，同时还要应对井内流体的腐蚀、冲蚀，因此主体结构采用一体式锻件加工思路，避免拼接结构带来的应力集中隐患。接头一端采用标准油管外螺纹设计，螺纹牙型经过优化，牙侧角调整后能更好地承受轴向拉力与周向扭矩的复合载荷，螺纹根部做了圆弧过渡处理，消除加工应力集中点，避免在大吨位上提时出现螺纹断裂的问题。

　　接头中部设计有对称的径向销孔，这一结构是用于作业过程中投入钢球后，配合销钉实现管柱内部的通道封堵，或是在需要脱手时，通过投球打压剪断销钉实现安全脱手，避免打捞遇卡后上部管柱无法起出的次生故障。接头的台肩面经过精密磨削加工，与对接工具的台肩贴合度控制在0.02mm以内，保证上扣后端面完全贴合，既可以传递足够的轴向顶紧力，也能防止井内高压流体从连接缝隙处刺漏，避免长期冲蚀导致的连接失效。从安装边界来看，接头的最大外径严格匹配对应井眼的套管通径，预留了足够的环空间隙，保证下井过程中不会出现刮碰套管壁的问题，同时接头内部的通径保持与上部管柱一致，不会因为接头缩径影响后续的洗井、测井等作业工序开展。接头的外表面做了镀硬铬处理，

　　镀层厚度控制在0.05-0.08mm，既可以提升表面硬度，抵抗井内含砂流体的冲蚀，也能降低表面粗糙度，减少下井过程中与套管壁的摩擦阻力。在结构细节上，螺纹与主体过渡区域设计了应力分散槽，当管柱承受交变载荷时，应力分散槽可以将集中在螺纹根部的应力逐步释放，避免长期交变载荷下出现疲劳裂纹。这款接头在实际使用中，既可以单独作为打捞管柱的连接段使用，也可以配合不同类型的打捞矛、打捞筒使用，通过更换下部连接的打捞部件，实现对油管、钻杆、井下工具等不同类型落物的打捞作业。设计过程中还考虑了井下高温工况的影响，所有尺寸公差都经过热膨胀系数校核，保证在井内120℃的环境下，各配合尺寸不会因为热胀冷缩出现卡滞或密封失效的问题。

　　接头的扳手方位置设计在中部大直径段，方棱处做了倒圆角处理，方便现场使用液压大钳上卸扣，同时避免尖锐棱边划伤操作人员或者刮碰井内管柱。从流体通道设计来看，接头内部流道做了平滑过渡，没有直角台阶，减少洗井过程中流体的沿程阻力，也避免了洗井液携带的固相颗粒在台阶处沉积，造成通道堵塞的问题。在实际作业选型时，需要根据作业井的套管尺寸、落鱼的重量、预计的上提吨位来选择对应规格的接头，保证接头的额定载荷大于作业最大载荷的1.5倍，留出足够的安全余量。这款结构的打捞接头经过多轮现场试验验证，在直井、斜井的打捞作业中都能稳定工作，即使在大扭矩旋转造扣、大吨位上提解卡的工况下，也没有出现结构变形、螺纹断裂、密封失效的问题，能够有效适配常规油气井的大部分打捞作业需求，减少作业过程中的工具故障，缩短修井作业周期，降低井下作业的综合成本。
