双轴线性数控XY运动滑台结构

这款双轴线性运动滑台是面向小型数控加工、精密点位移载场景开发的核心执行机构，可直接搭载于桌面级数控铣削设备、点胶工位、激光打标工位、视觉检测工位作为平面运动载体，也可适配小型自动化生产线完成工件的平面移位、进给动作，能够满足小尺寸工件的精密加工、物料精准对位等实际生产需求，适配轻工制造、电子配件加工、教学实验实训等多个场景的使用要求。

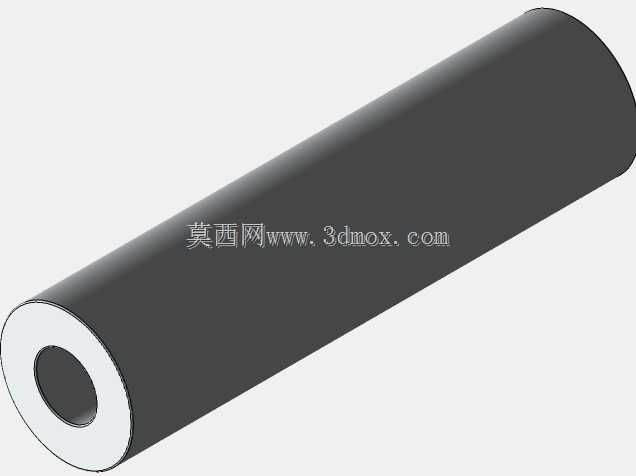

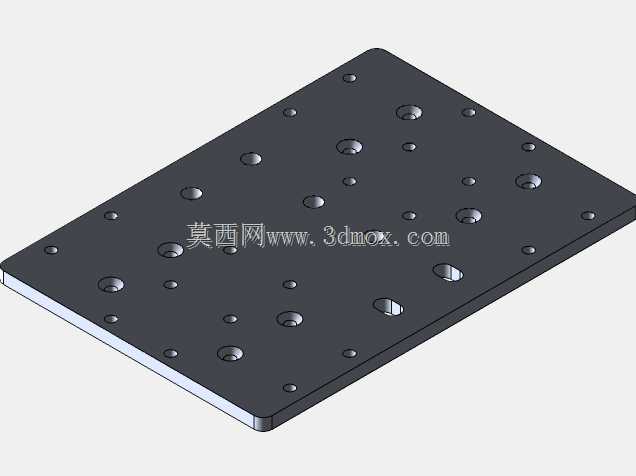

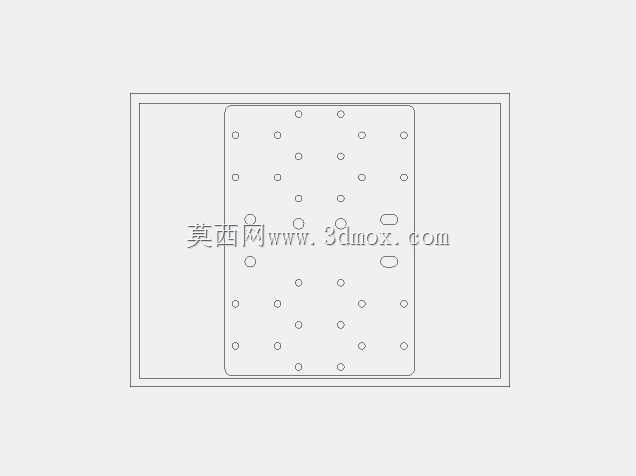

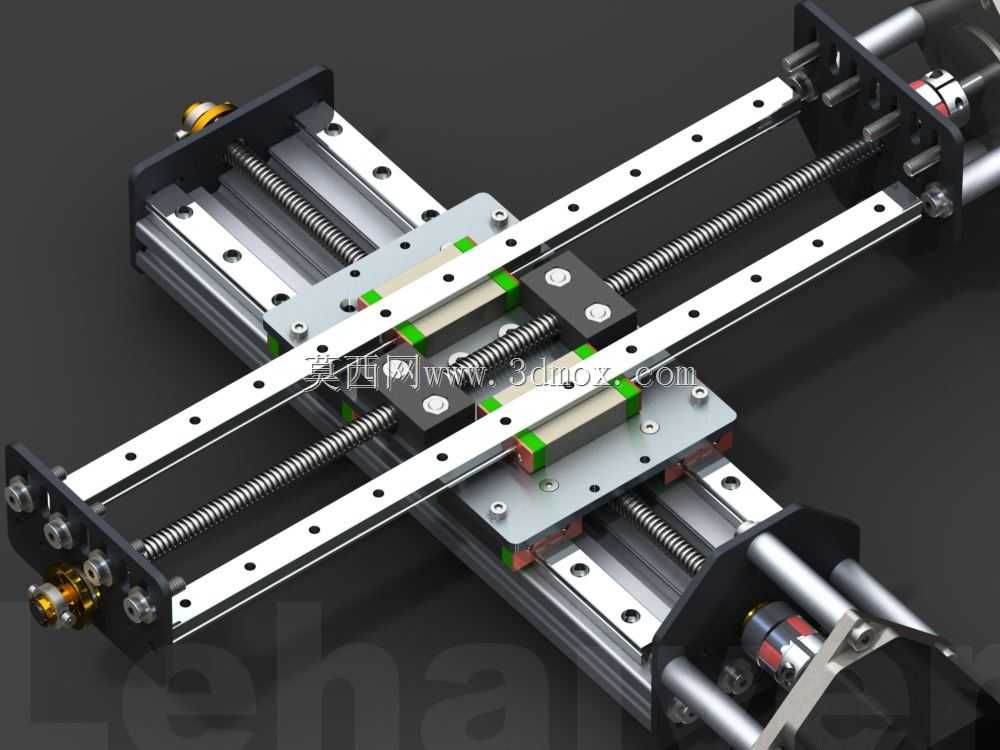

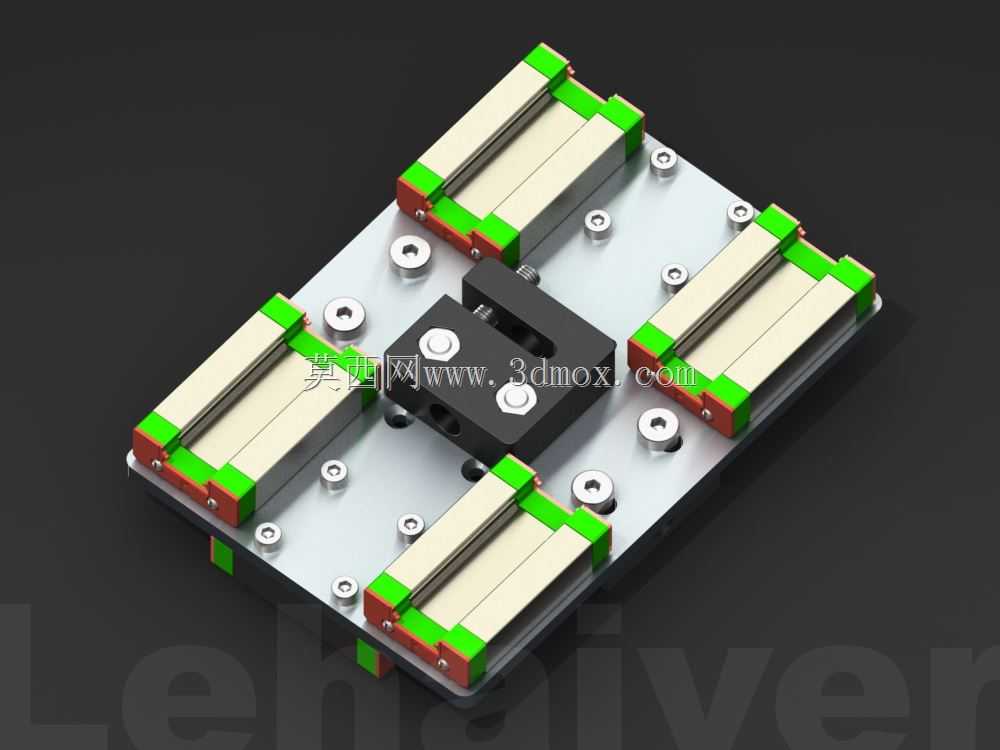

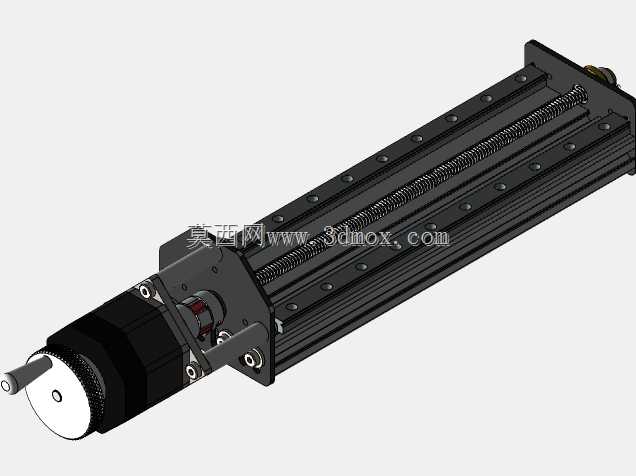

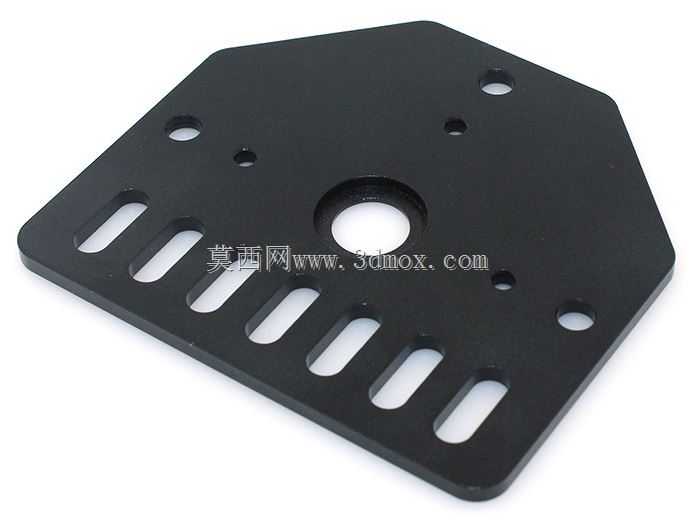

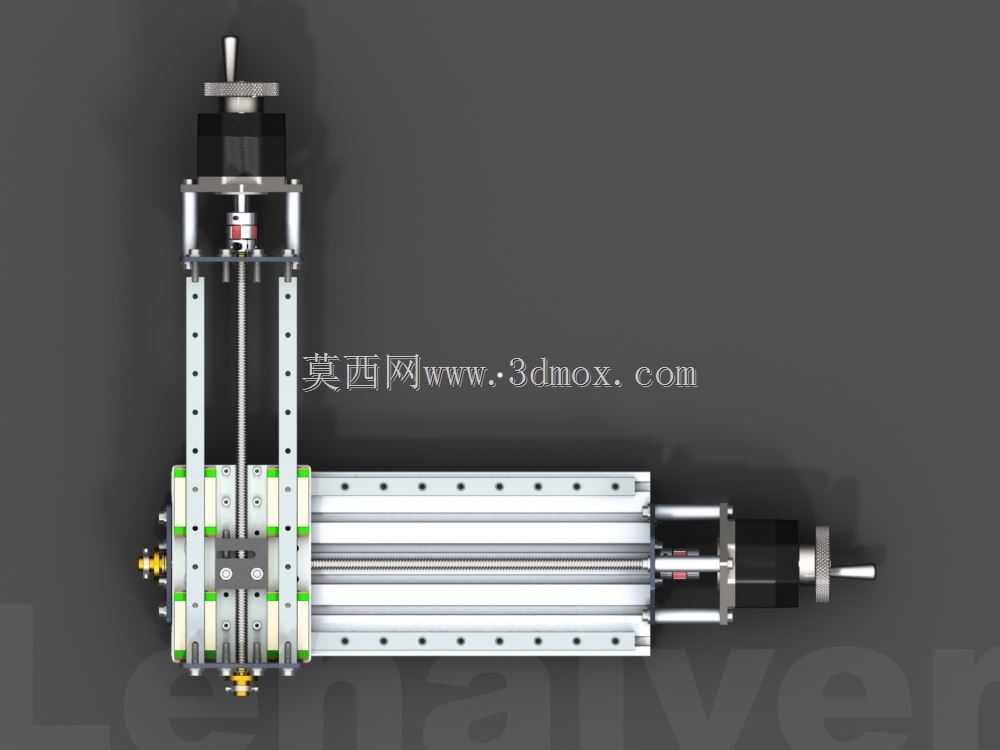

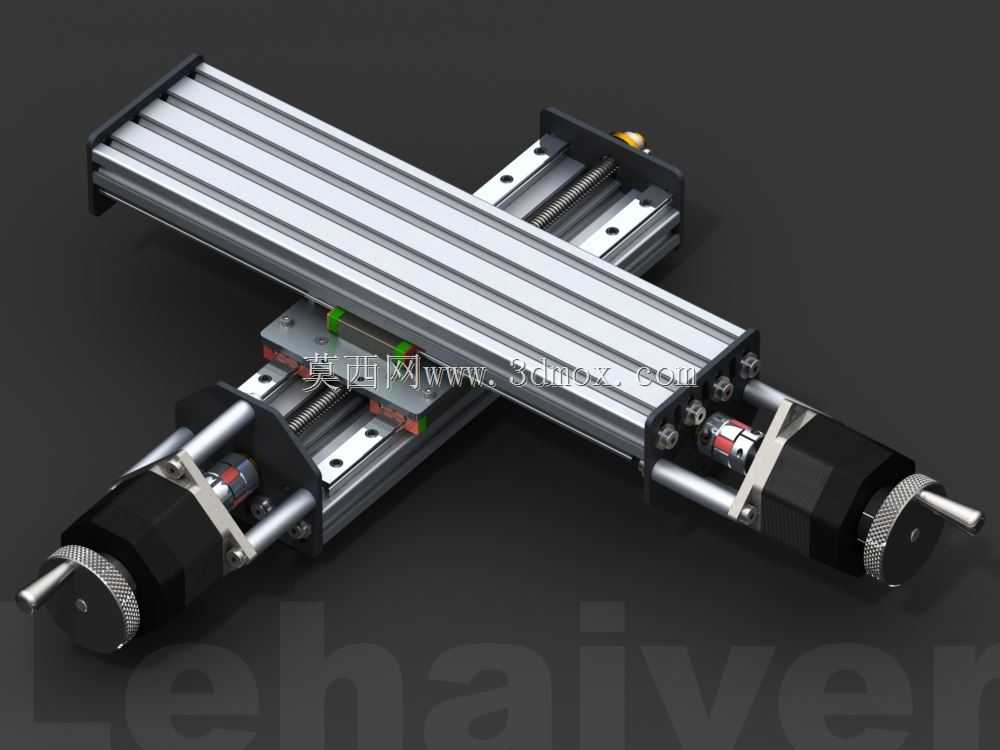

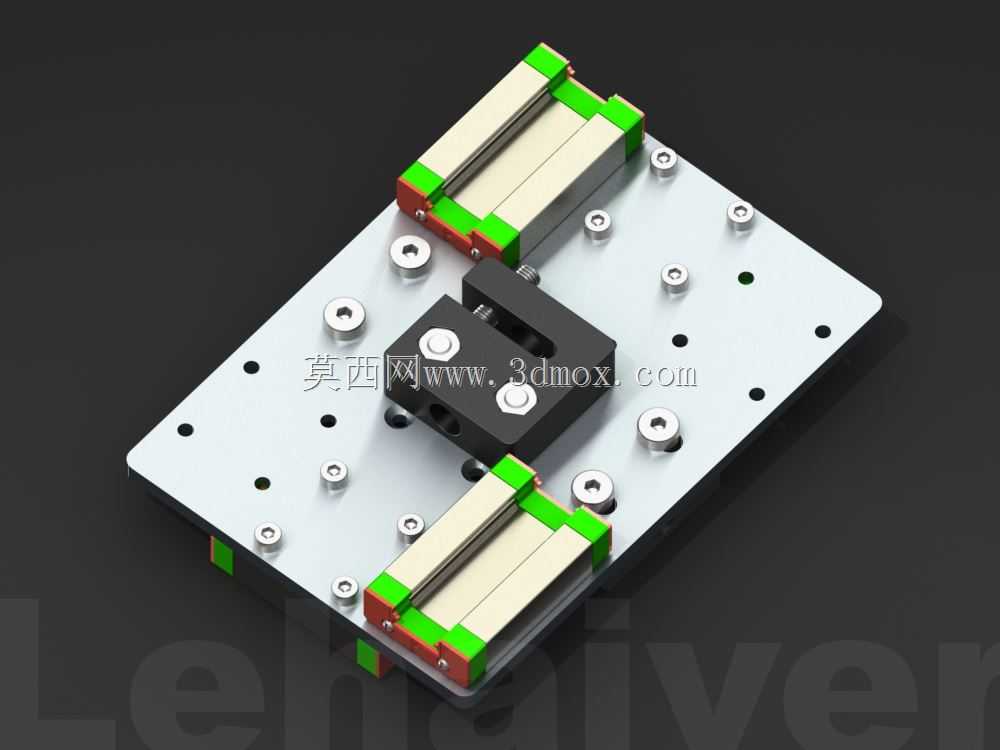

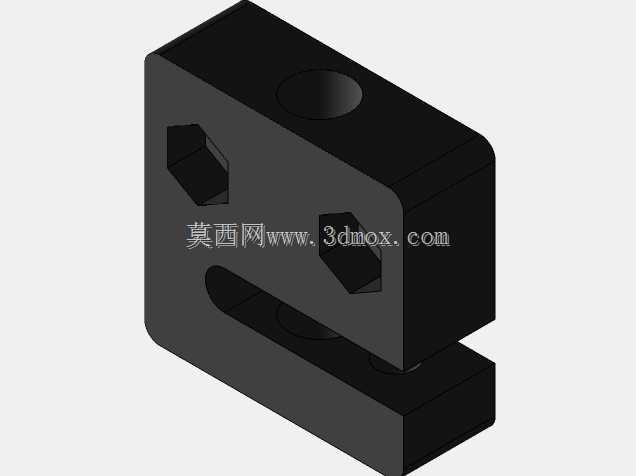

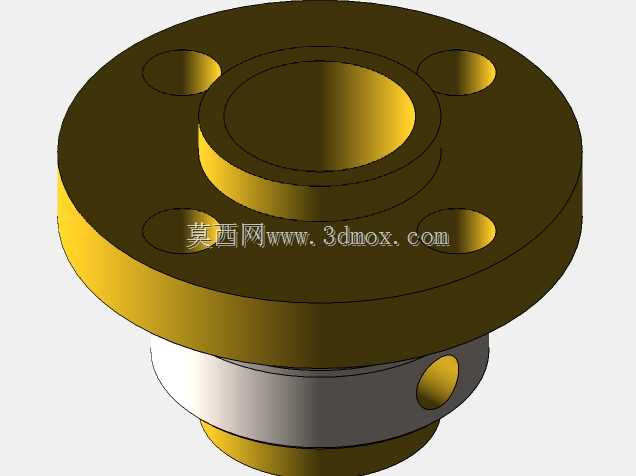

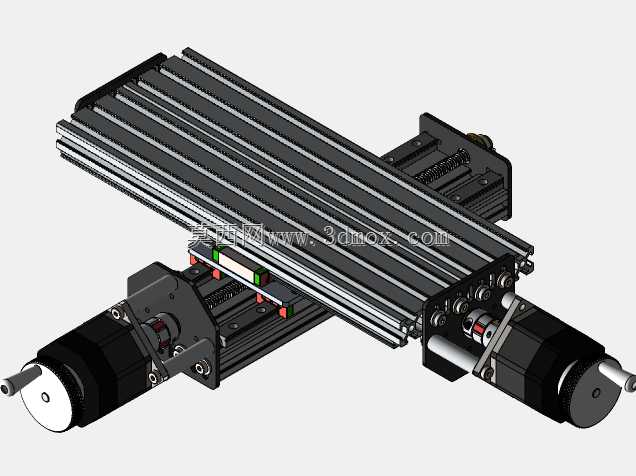

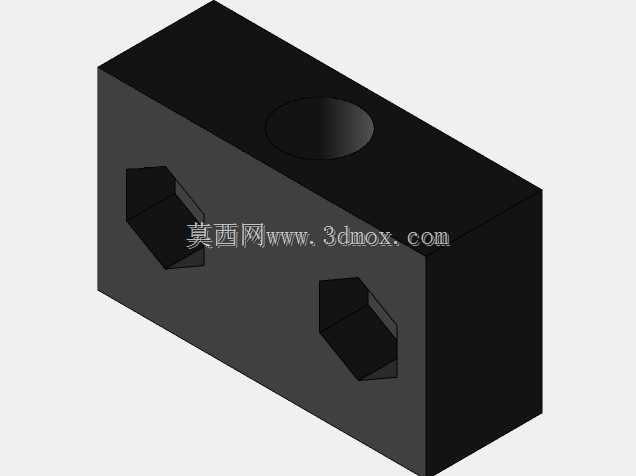

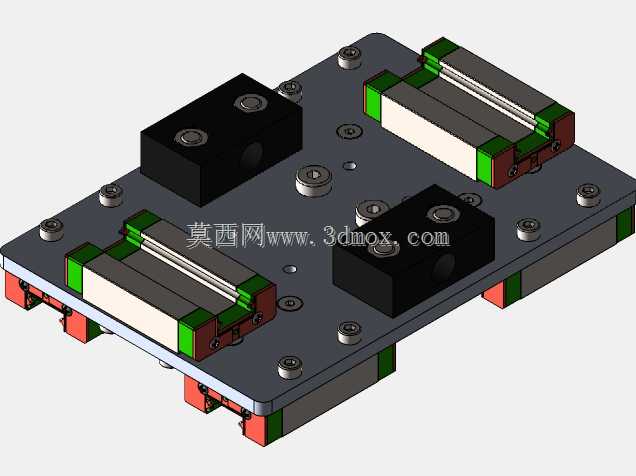

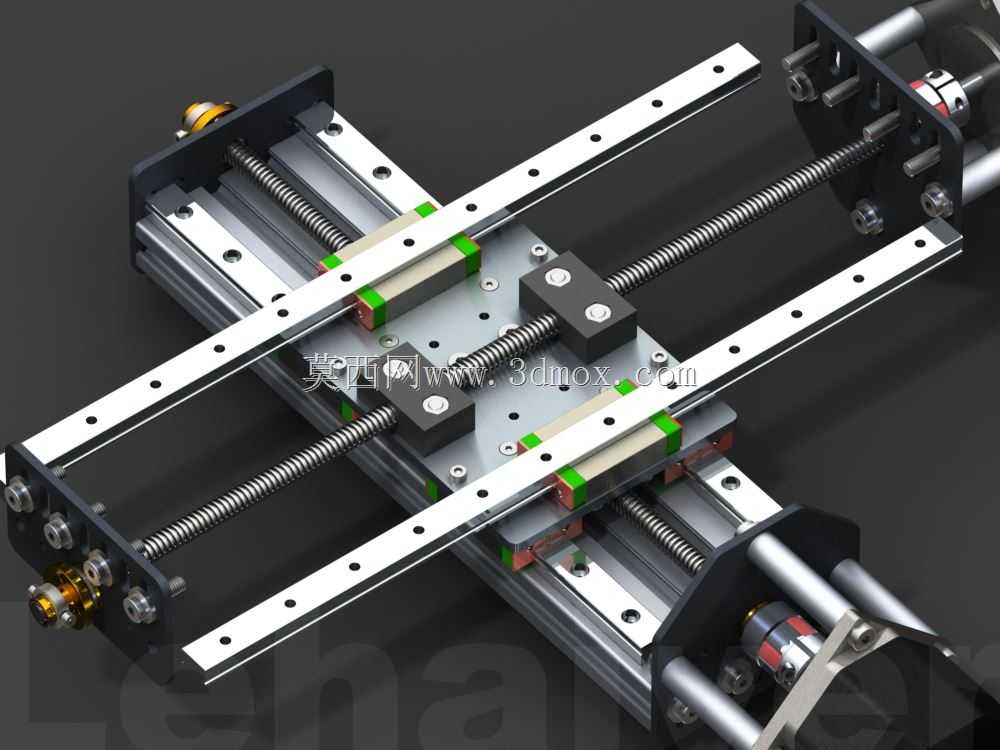

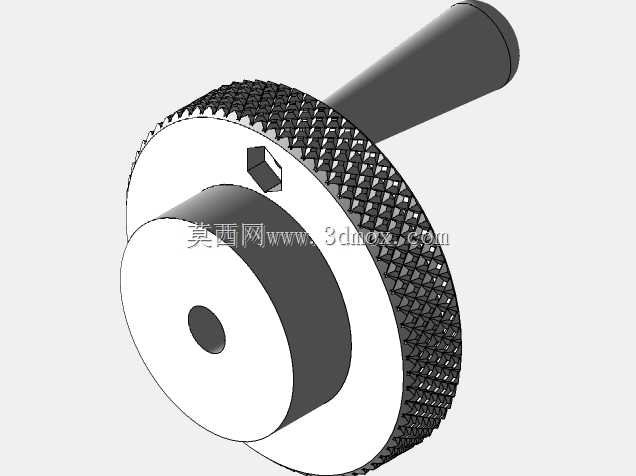

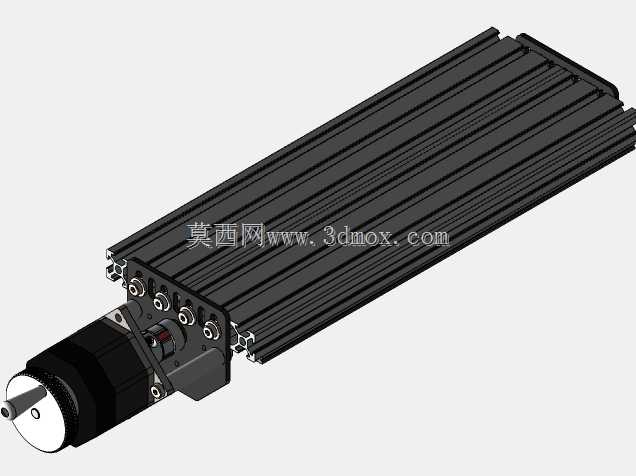

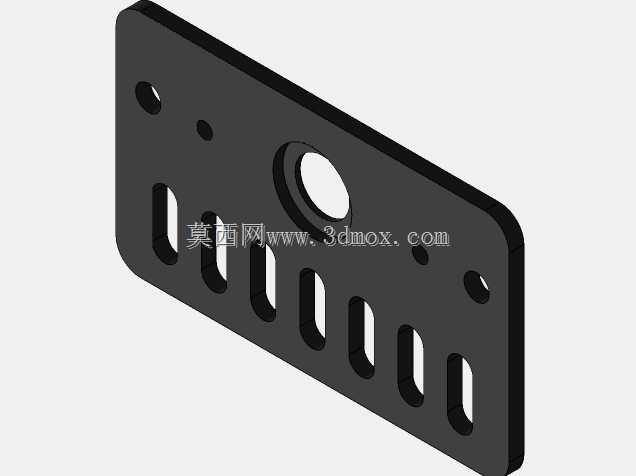

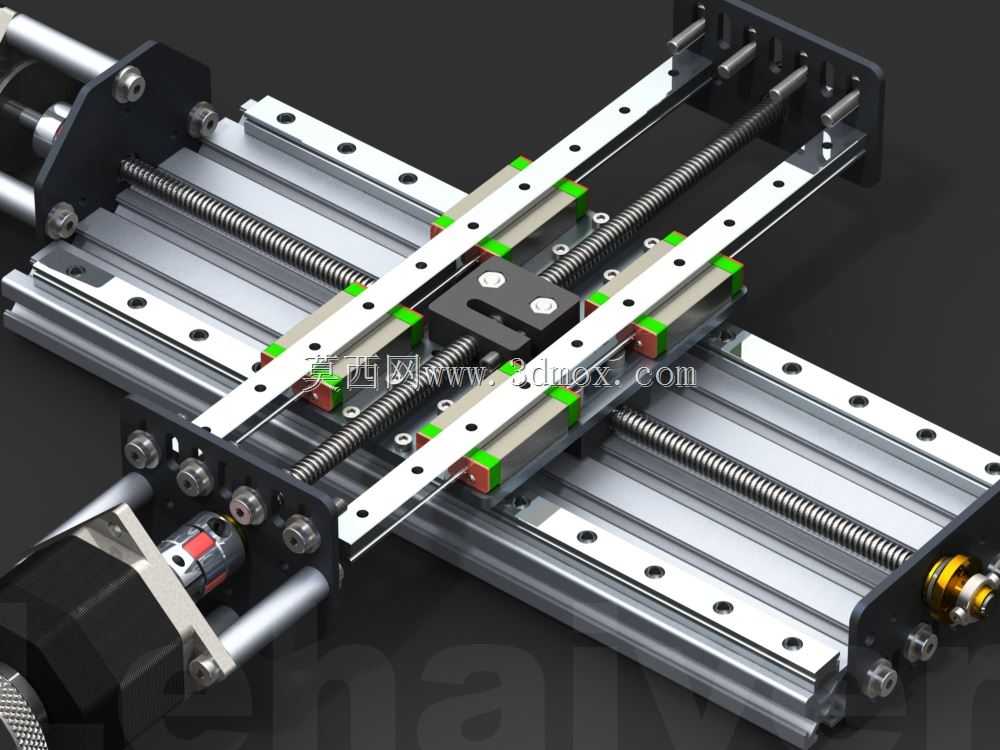

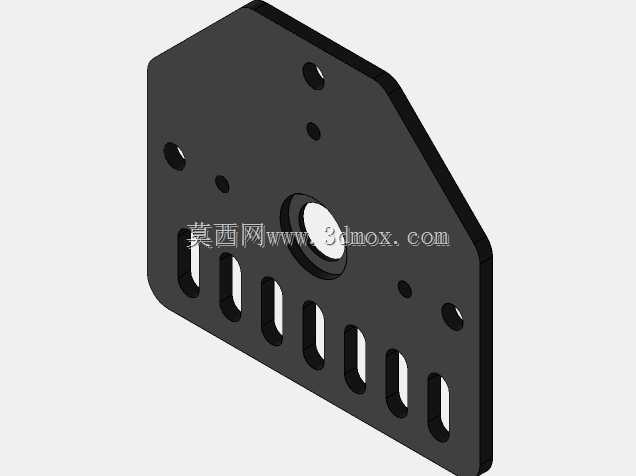

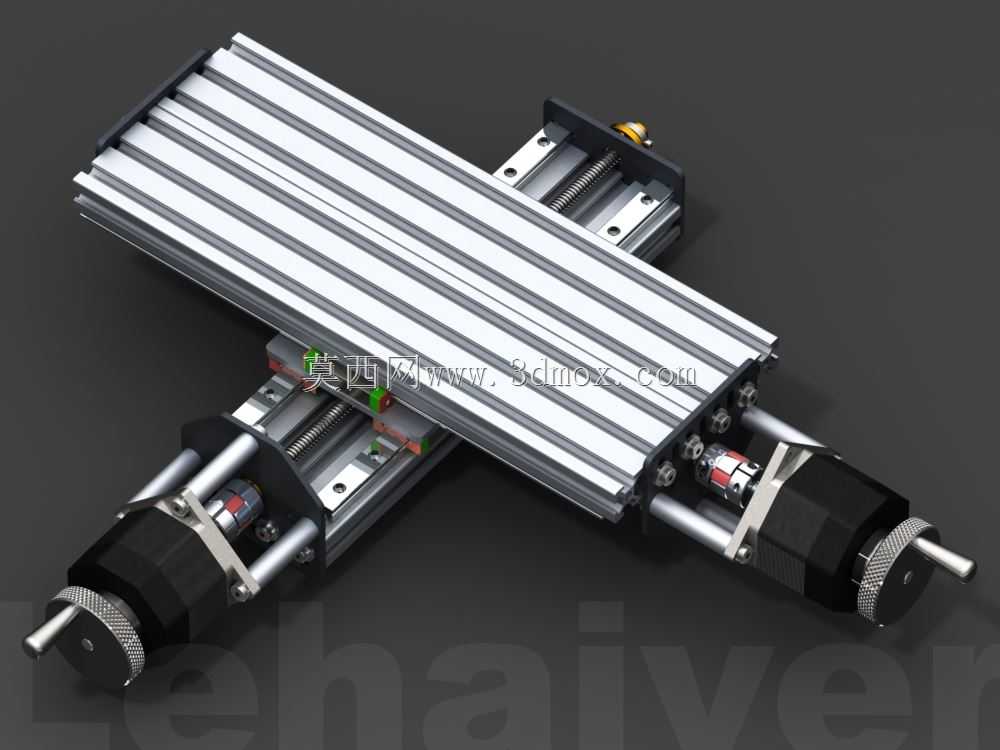

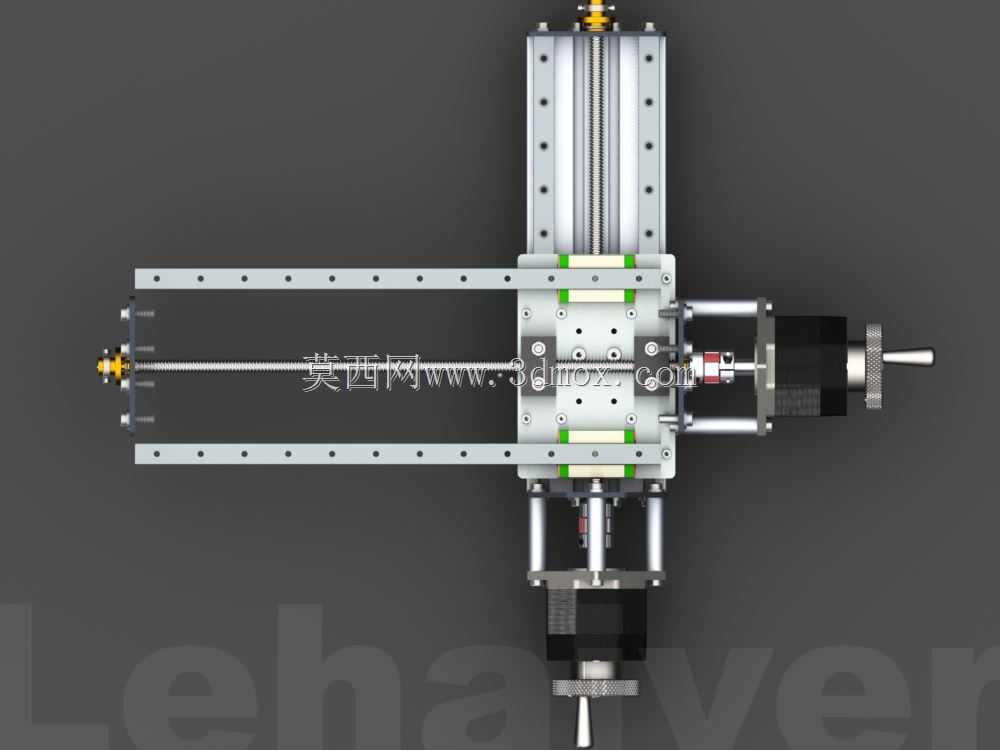

在功能特性上，该滑台采用正交十字堆叠的结构布局，X、Y两个运动轴相互垂直布置，可实现平面范围内任意点位的精准定位，单轴采用直线导轨作为运动导向元件，配合T形丝杠完成动力的传动转换，既能够保证运动过程的平顺性，也可兼顾一定的传动刚性，避免运动过程中出现偏摆、卡顿的问题。滑台的驱动端预留了标准电机安装接口，可适配不同规格的步进电机完成动力输入，同时在轴端预留了手动微调结构，在设备调试、对位校准阶段可通过手动操作完成滑台位置的精细调整，无需驱动电机即可完成初始位置校准，大幅降低现场调试的操作难度。

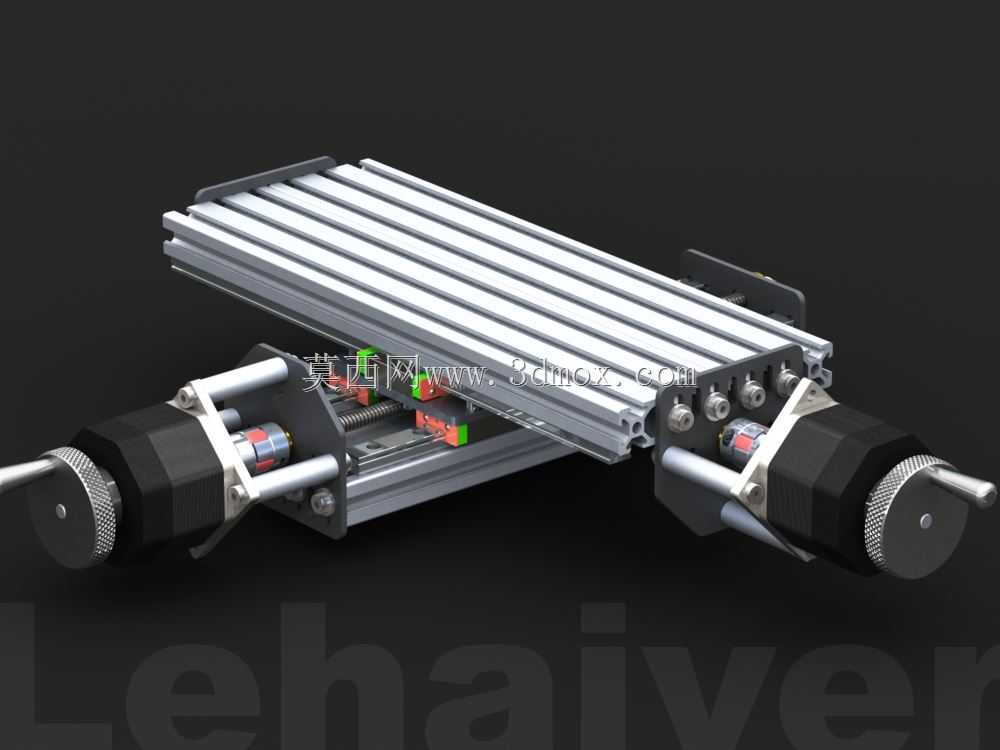

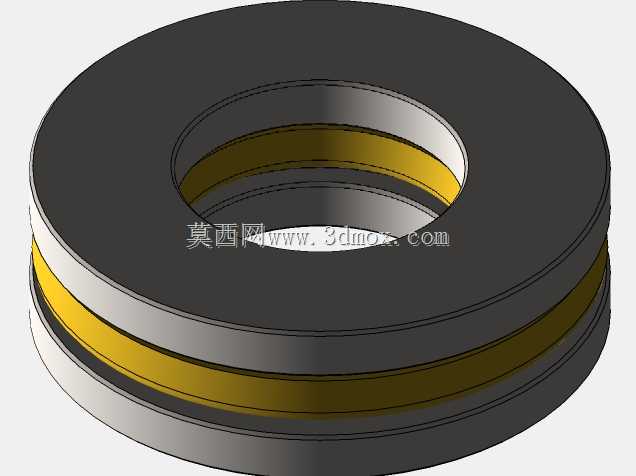

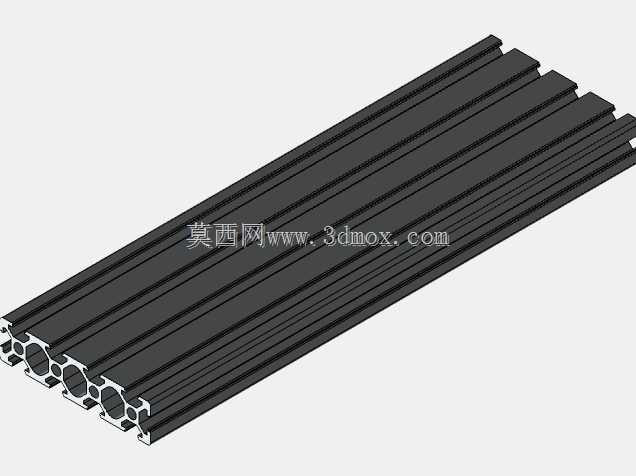

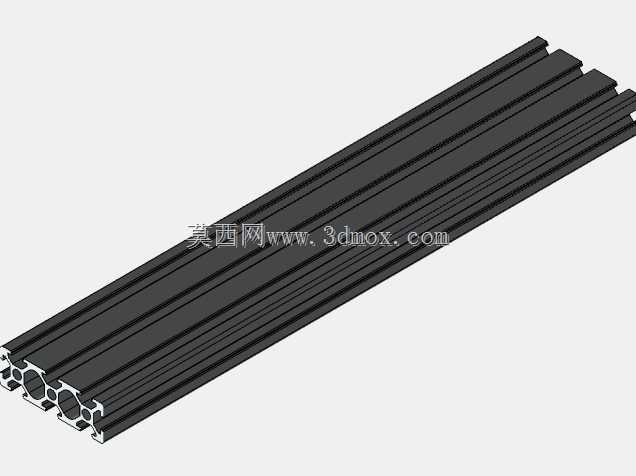

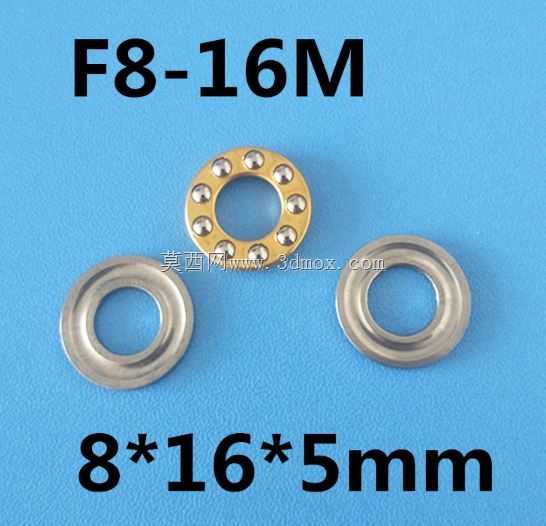

设计思路上，整体结构采用标准工业铝型材作为主体承载框架，铝型材本身自带的标准安装槽可方便使用者根据实际需求加装工件夹具、加工主轴、检测头等末端执行元件，无需额外在型材上加工复杂的安装孔位，大幅提升了结构的拓展适配性。导轨安装面与铝型材基准面贴合定位，保证导轨安装的平行度与直线度要求，丝杠支撑端采用标准推力轴承完成轴向定位，可抵消丝杠传动过程中产生的轴向窜动，保证传动精度的稳定性。所有传动部件均采用外露式布局设计，既方便日常的润滑维护，也便于使用者观察传动部件的运行状态，及时排查卡滞、磨损等潜在问题。

在安装边界与尺寸适配方面，该滑台的单轴有效行程覆盖常用的小型加工需求范围，整体安装底座的安装孔位采用标准间距设计，可直接固定在标准铝型材机架、铸铁工作台面上，无需额外制作转接安装板。滑台整体的垂直高度经过紧凑化设计，搭载末端执行元件后整体重心偏低，高速运动过程中不会产生明显的振动，可保证运动过程的稳定性。滑台的负载能力可满足小型加工主轴、点胶阀、视觉相机等常规轻型末端执行件的搭载要求，运动速度可通过驱动参数进行灵活调整，既可以满足低速大进给的铣削加工需求，也可以适配高速点位移动的移载作业需求，整体结构的零件均采用市面通用标准件，后期维护更换配件的成本更低，也方便使用者根据自身需求对行程、驱动部件进行灵活改装调整。
