旋转往复转换式多缸压缩机构结构设计

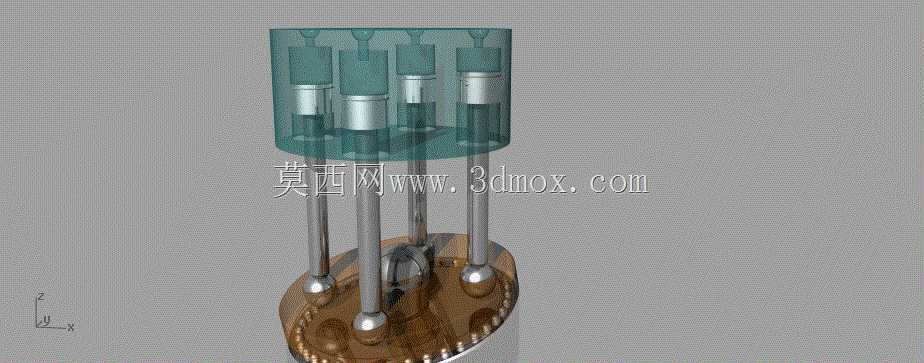

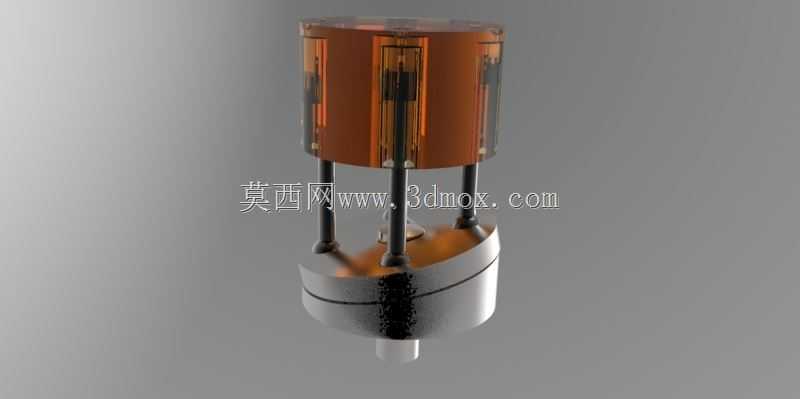

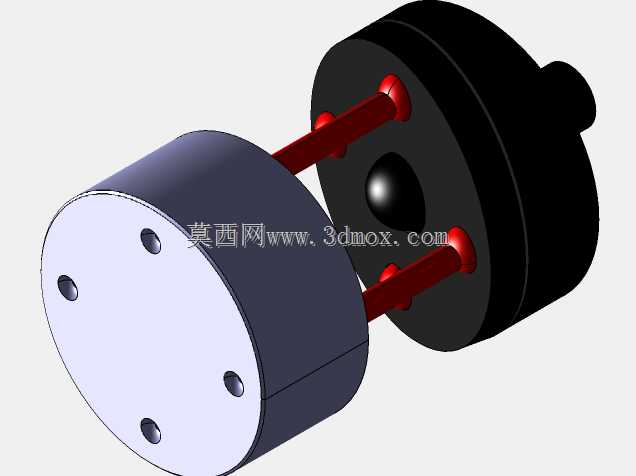

该结构核心应用于中小排量容积式压缩设备的核心运动单元设计，可适配小型空气压缩、冷媒压缩、低压工业气源供给等多类工业场景，作为压缩设备的核心做功组件，承担着将输入轴的旋转动能转化为活塞往复压缩功的核心作用，能够稳定实现气体的吸入、压缩、排出全流程做功动作，适配对输出压力稳定性、运行平顺性有一定要求的通用气源配套场景。从功能特性来看，该结构采用圆周阵列排布的多组立式缸体设计，下部的旋转驱动端通过球面铰接结构与多根竖向传动杆连接，当驱动端做整周旋转运动时，铰接点会随旋转轨迹做周期性的上下位移，进而带动每根传动杆上方的活塞在对应缸筒内做规律的往复直线运动，同步完成各缸的进排气做功循环。这种多缸错峰做功的排布方式，能够有效抵消单组活塞往复运动产生的惯性振动，相比单缸结构大幅降低运行过程中的整机抖动，同时多缸交替输出压缩介质，能够让输出端的压力波动控制在更小范围内，提升压缩介质输出的平顺性，减少后端稳压组件的配置压力。在设计思路上，该结构优先简化了传统曲柄连杆压缩结构的复杂传动链路，采用球面铰接的直连传动方式，减少了中间传动环节的摩擦损耗与结构冗余，缸体上部采用透明可视化的外罩设计，既可以直观观察内部活塞的运动状态，也能在原理验证阶段快速排查运动干涉问题；下部驱动端采用半包覆的基座结构，为铰接传动部位预留了充足的润滑空间，同时可以阻挡润滑介质向外飞溅，适配开放式的原理验证与教学演示场景。从外形与安装边界来看，整体结构采用立式圆柱排布形态，整体径向尺寸围绕多缸阵列的圆周范围设定，轴向高度覆盖下部驱动基座、中部传动杆、上部缸体组件的总高度，安装时仅需固定下部驱动基座的端面即可完成整机定位，上部缸体的进排气接口可沿圆周方向灵活布置管路，无需额外预留侧面的连杆运动避让空间，相比传统侧置曲柄的压缩结构，整体径向安装尺寸更为紧凑，能够适配安装空间局促的小型集成式气源设备配套需求。结构中所有传动铰接点均采用球面配合设计，能够自动补偿小范围的装配同轴度误差，降低零件加工的精度要求与装配调试难度，同时传动杆与缸体之间的导向段做了加长设计，能够有效承受活塞往复运动产生的侧向力，减少活塞与缸壁之间的偏磨问题，提升结构整体的运行寿命。
