带侧抽芯结构的旋转式注塑模具设计

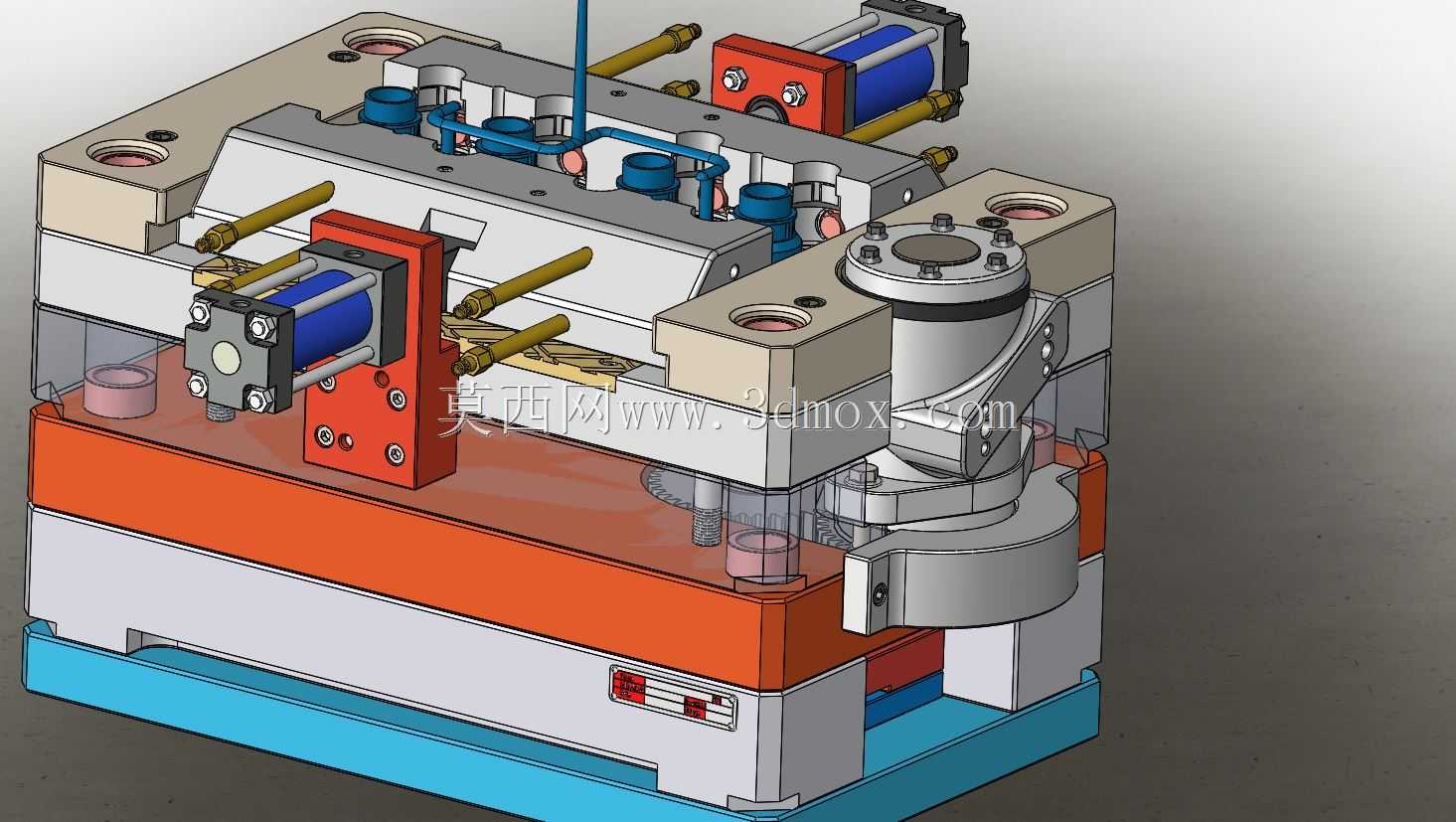

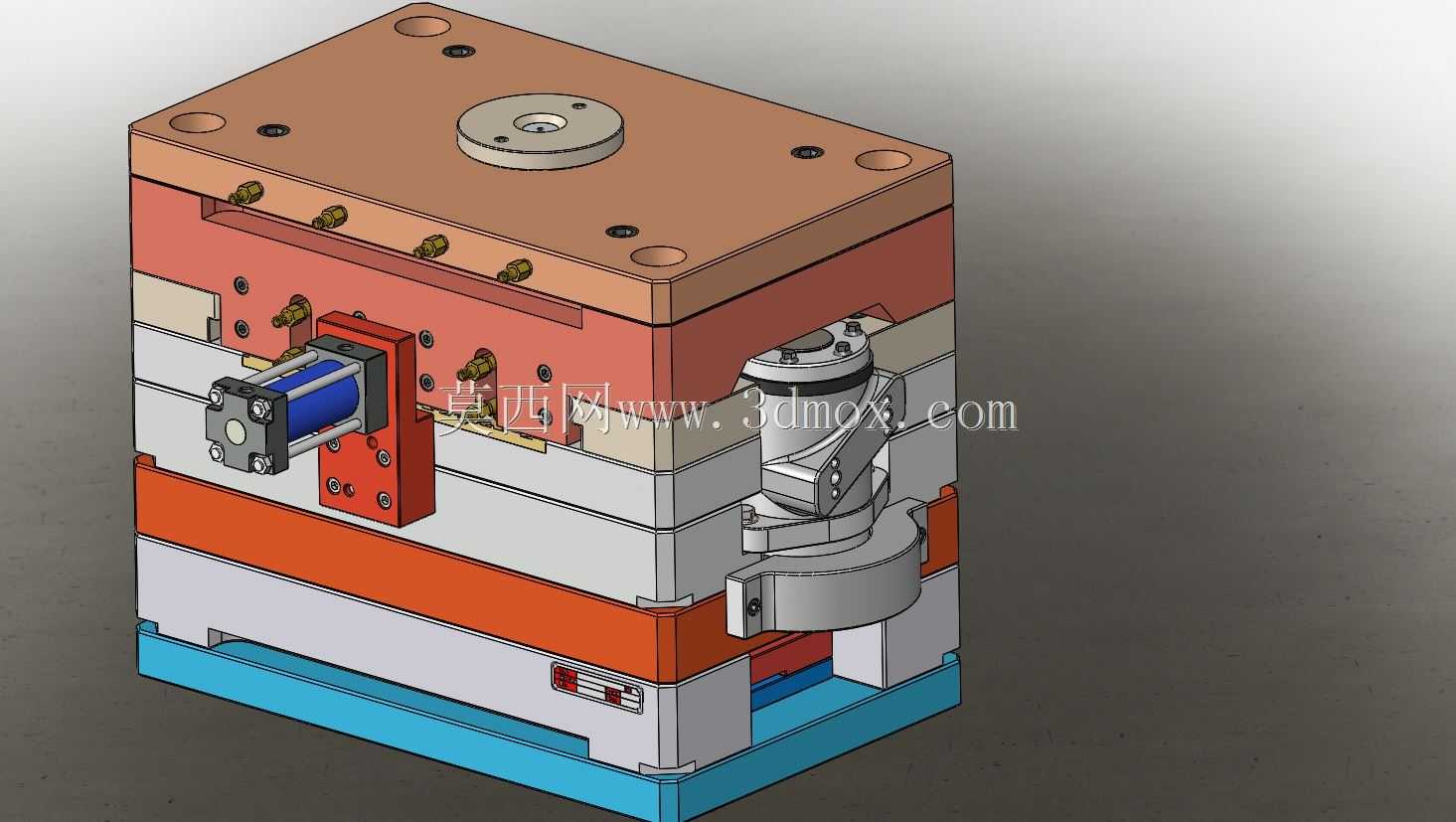

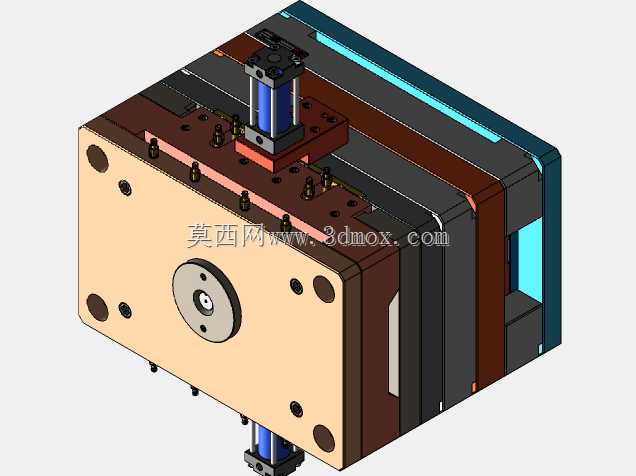

该旋转模盖结构属于注塑成型领域的专用工装，主要应用于带侧向凹凸特征、需要多方位分型脱模的塑料盖类制品批量生产场景，常见于日化包装、家电配件、小型工业塑料零部件的注塑加工环节，适配卧式注塑机的安装标准，可直接配套常规规格的注塑机料筒、锁模机构完成连续生产作业。整套模具采用标准三板模架作为基础承载结构，整体为方正叠层式布局，底部蓝色区域为模架底板，承担整套模具与注塑机工作台的定位连接功能，底板上开设的定位槽、安装螺孔完全适配行业通用的注塑机装夹尺寸，无需额外加工转接板即可完成上机固定。模具中部设置橙色承力隔板，将动模侧的成型区域与顶出机构区域做功能分隔，保证注塑过程中锁模力均匀传递，避免局部应力集中导致模腔变形。侧向设置的蓝色油缸组件为侧抽芯机构提供动力输出，针对制品侧壁的倒扣、侧孔特征，在开模过程中先通过油缸驱动侧型芯完成横向抽离动作，避免制品脱模时被侧向结构拉伤，油缸的安装支架采用红色定位块与模架做刚性连接，保证抽芯动作的重复定位精度，长期生产也不会出现型芯偏移导致的制品飞边问题。模具上部的旋转脱模组件是整套结构的核心功能单元，针对带内螺纹或者周向倒扣的盖类制品，通过旋转机构带动型芯做定角度回转动作，配合顶出机构完成制品的自动脱模，无需人工手动取件操作，可大幅提升单批次生产的作业效率。整套模具的冷却水路沿模腔周向均匀排布，可在注塑保压完成后快速带走模腔热量，缩短制品冷却定型周期，同时保证制品各区域冷却速率一致，避免出现翘曲、缩痕等成型缺陷。模架各层板之间通过精密导柱导套做定位导向，合模时可保证动定模的同轴度误差控制在微米级，避免合模错位导致的制品壁厚不均问题。顶部的浇口套采用标准规格设计，可直接对接注塑机射嘴，进料口位置设置在模腔中心，保证熔融塑料充模时流动路径均匀，减少熔接痕、缺胶等成型问题的出现概率。
